Передача для параллельных валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1273668
Автор: Чуркин
Текст

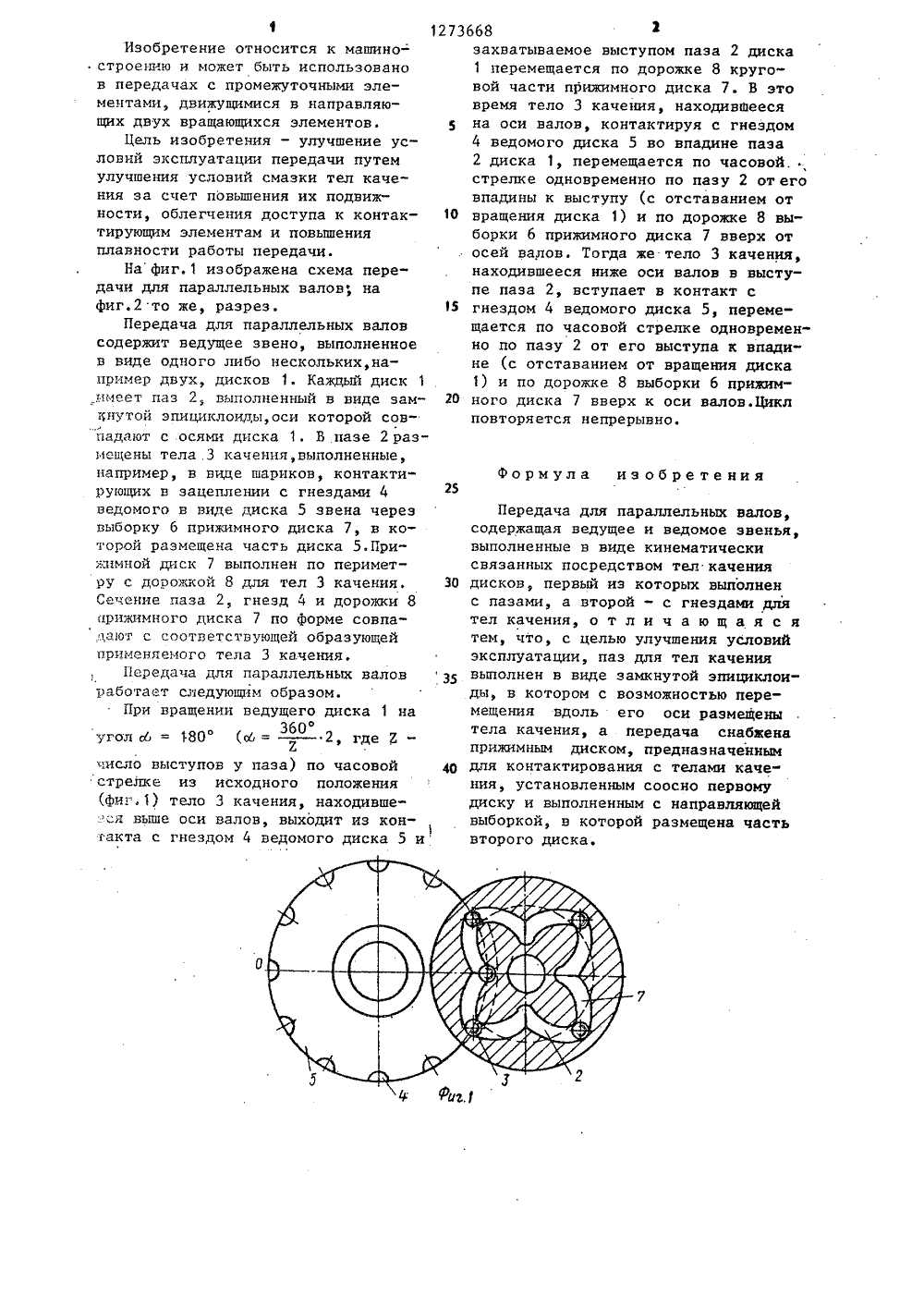

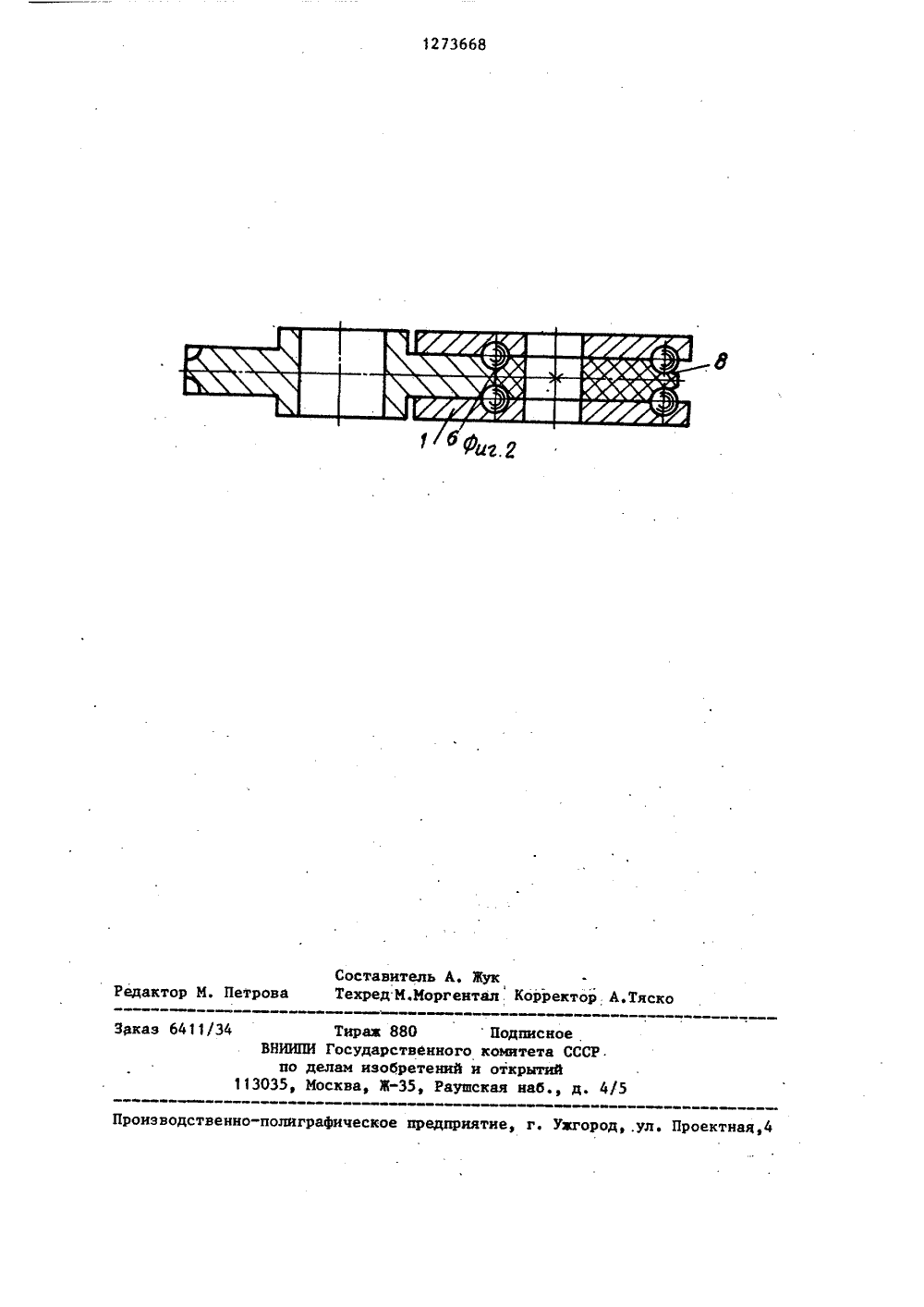

Н АВТОР УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ИСАНИЕ ИЗОБР МУ С 8 ИДЕТЕЛЬСТВ(54) ПЕРЕДАЧА ДЛЯ ПАРАЛЛЕЛЬНЫХ ВАЛОВ(57) Изобретение относится к передачам с промежуточными элементами,движущимися в направляющих двух вращающихся элементов, иулучшить условия эксплуасчет повышения подвижносточных элеиенщий замкнутыйи установленнпри вращениимым дискомкачения. Приординируемыедиском с выбочасть ведомоготносительно поэ воляет ации за и промежудиск, имеюальный паз, а качения ует с веда а для тел ачения, комежуточным орую входит ремещаются тов. Ведущий эпициклоид ые в нем тел взаимодейст имеющим гнезд этом тела к пазом и,про ркой, в кот о диска, пе всех дисковИзобретение относится к машино строению и может быть использованов передачах с промежуточными элементами, движущимися в направляющих двух вращающихся элементов.Цель изобретения - улучшение условий эксплуатации передачи путемулучшения условий смазки тел качения за счет повышения их подвижности, облегчения доступа к контактирующим элементам и повышенияплавности работы передачи.На фиг, 1 изображена схема передачи для параллельных валов; нафиг.2 то же, разрез.Передача для параллельных валовсодержит ведущее звено, выполненноев виде одного либо нескольких,например двух, дисков 1. Каждый диск 1имеет паз 2, выполненный в виде замкнутОЙ эпициклоидыу оси которой совгпадают с осями диска 1, В пазе 2 размещены тела .3 качения, выполненные,например, в ниде шариков, контактирующих в зацеплении с гнездами 4ведомого в виде диска 5 звена черезвыборку 6 прижимного диска 7, в которой размещена часть диска 5.Прижимной диск 7 выполнен по периметру с дорожкой 8 для тел 3 качения,Сечение паза 2, гнезд 4 и дорожки 8прижимного дискапо Форме совпадают с соответствующей образующейприменяемого тела 3 качения,Передача для параллельных валовработает следуюшим образом.При вращении ведущего диска 1 на3600угол сб = 80 (о 6 = 2, где Ечисло выступов у паза) по часовойстрелке из исходного положения(фиг.1) тело 3 качения, находивше"я выше оси валов, выходит из контакта с гнездом 4 ведомого диска 5 и 1273668 2захватываемое выступом паза 2 диска1 перемещается по дорожке 8 круговой части прижимного диска 7. В этовремя тело 3 качения, находившеесяна оси валов, контактируя с гнездом4 ведомого диска 5 во впадине паза2 диска 1, перемещается по часовой.стрелке одновременно по пазу 2 от еговпадины к выступу (с отставанием от 10 вращения диска 1) и по дорожке 8 выборки 6 прижимного диска 7 вверх отосей валов. Тогда же тело 3 качения,находившееся ниже оси валов в выступе паза 2, вступает в контакт с5 гнездом 4 ведомого диска 5, перемещается по часовой стрелке одновременно по пазу 2 от его выступа к впадине (с отставанием от вращения диска1) и по дорожке 8 выборки 6 прижим 20 ного диска 7 вверх к оси валов. Циклповторяется непрерывно. Формула изобретения Передача для параллельных валов,содержащая ведущее и ведомое звенья,выполненные в виде кинематическисвязанных посредством тел качения 30 дисков, первый из которых выполненс пазами, а второй - с гнездами длятел качения, о т л и ч а ю щ а я с ятем, что, с целью улучшения условийэксплуатации, паз для тел качениявыполнен в виде замкнутой эпициклоиды, в котором с возможностью перемещения вдоль его оси размещенытела качения, а передача снабженаприжимным диском, предназначенным щ для контактирования с телами качения, установленным соосно первомудиску и выполненным с направляющейвыборкой, в которой размещена частьвторого диска.1273668 Составител Техред М.М Жукитал, Корректор А.Т Петров Редак Заказ 6411/3/5 оектная,4 Производственно-полиграфическое предприятие, г од,Тираа 880 ВНИИПИ Государств по делам изобре 113035, Москва, ЖногнийРаушПодписноекомитета СССРи открытийская наб., д,
СмотретьЗаявка
3922013, 15.04.1985
ЧУРКИН ГЕННАДИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: F16H 25/06
Метки: валов, параллельных, передача
Опубликовано: 30.11.1986
