Система управления противовыбросовым оборудованием

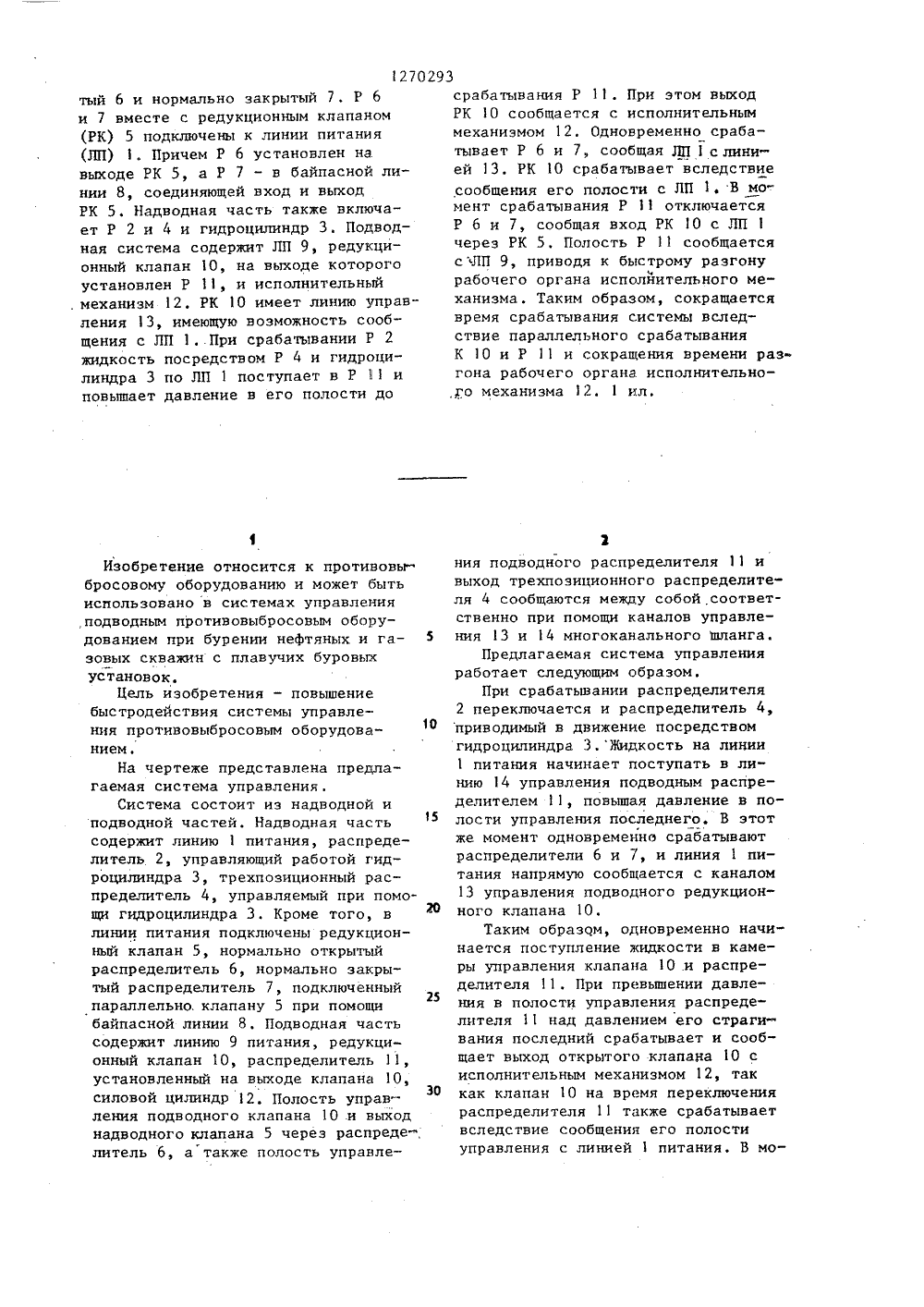

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ю (гг 1 3/О 4 Е 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАН И АВТОРСКОМ ИЗОБРЕТЕН И ДЕТЕЛЬ ПРОТИВОВ д буровой(54) СИСТЕМА УПРАВЛЕНИЯ ЫБРОСОВЫМ ОБОРУДОВАНИЕМ(57) Изобретение относится к противовыбросовому оборудованию при бурении скважин с плавучих установокЦель изобретения - повьппение быстродействия систем управления подводным противовыбросовым оборудованием. Для этого система в надводнойчасти имеет два электромагнитныхраспределителя (Р): нормально откры(ЛП) 1, Причем Р 6 установлен на.выходе РК 5, а Р 7 - в байпасной линии 8, соединяющей вход и выходРК 5. Надводная часть также включает Р 2 и 4 и гидроцилиндр 3. Подводная система содержит ЛП 9, редукционный клапан 10, на выходе которогоустановлен Р 11, и исполнительныймеханизм 12, РК 10 имеет линию управления 13, имеющую возможность сообщения с ЛП 1, При срабатывании Р 2жидкость посредством Р 4 и гидроцилиндра 3 по ЛП 1 поступает в Р 11 иповышает давление в его полости до Изобретение относится к противовыбросовому оборудованию и может быть использовано в системах управления подводным противовыбросовым оборудованием при бурении нефтяных и га зовых скважин с плавучих буровьгх установок.Цель изобретения - повышение быстродействия системы управления противовыбросовым оборудованием.На чертеже представлена предлагаемая система управления.Система состоит иэ надводной и подводной частей. Надводная часть содержит линию 1 питания, распределитель 2, управляющий работой гидроцилиндра 3, трехпозиционный распределитель 4, управляемый при помощи гидроцилиндра 3. Кроме того, в ф линии питания подключены редукционный клапан 5, нормально открытый распределитель 6, нормально закрытый распределитель 7, подключенный параллельно. клапану 5 при помощи25 байпасной линии 8. Подводная часть содержит линию 9 питания, редукционный клапан 10, распределитель 11, установленный на вьгходе клапана 10,силовои цилиндр 12. Полость управ30 ления подводного клапана 10 .и выход надводного клапана 5 через распреде-, литель 6, атакже полость управлесрабатывания Р 11. При этом выходРК 1 О сообщается с исполнительныммеханизмом 12, Одновременно срабатывает Р 6 и 7 сообщая ЛП 1 с линией 13. РК 10 срабатывает вследствиесообщения его полости с ЛП 1, В мо"мент срабатывания Р 11 отключаетсяР 6 и 7, сообщая вход РК 10 с ЛП 1через РК 5. Полость Р 11 сообщаетсяс ЛП 9, приводя к быстрому разгонурабочего органа исполйительного механизма. Таким образом, сокращаетсявремя срабатывания системы вследствие параллельного срабатыванияК 10 и Р 11 и сокращения времени разгона рабочего органа исполнительного механизма 12. 1 ил. 3ния подводного распределителя 11 и выход трехпоэиционного распределителя 4 сообщаются между собой соответственно при помощи каналов управления 3 и 14 многоканального 1 планга.Предлагаемая система управления работает следующим образом.При срабатывании распределителя 2 переключается и распределитель 4, приводимый в движение посредством гидроцилиндра 3.Жидкость на линии 1 питания начинает поступать в линию 14 управления подводным распределителем 11, повышая давление в полости управления последнего. В этот же момент одновременно срабатывают распределители 6 и 7, и линия 1 питания напрямую сообщается с каналом 13 управления подводного редукционного клапана 10.Таким образом, одновременно начинается поступление жидкости в камеры управления клапана 10 .и распределителя 11. При превьппении давления в полости управления распределителя 11 над,цавлением его страгивания последний срабатывает и сообщает выход открытого клапана 10 с исполнительным механизмом 12, так как клапан 10 на время переключения распределителя 11 также срабатывает вследствие сообщения его полости управления с линией 1 питания. В мо1270293 Сокращается время срабатывания системы вследствие параллельного срабатывания клапана 10 и распредеФ лителя 11, а также сокращения времени разгона рабочего органа исполнительного механизма 12 и жидкости, находящейся между последним и клапаном 10, В дальнейшем происходит понижение давления настройки клапаСоставитель В.ГиринРедактор С.Лисина Техред И.Ходанич Корректор А. Зимокосов Тираж 548 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 6211127 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 3мент срабатывания распределителя 11 отключаются распределители б и 7, и вход клапана 1 О с линиейпитания сообщается через надводный клапан 5. Время отключения распределителей 6 и 7 устанавливается при помощи реле времени (не показаны)В момент срабатывания распределителя 11 полость управления исполнительного механизма напрямую сообщается с линией 9 питания.Это приводит к быстрому разгону рабочего органа исполнительного механизма 12, так как давление в линии питания выше давления настройки клапана 1 О (рабочего давления). на, и система управления функционирует по известному принципу,Формула изобретенияСистема управления противовыбросовым оборудованием, содержащая подводный исполнительный механизм, надводные гидрораспределитель и редукционный клапан, соединенные линиями управления соответственно с под 1 О водными гидрораспределителем и редукционным клапаном, о т л и ч аю щ а я с я тем, что, с целью повышения быстродействия системы управления противовыбросовым оборудова 15 нием, она снабжена байпасной линией,соединяющей вход и выход надводногоредукционного клапана, и двумя установленными на линии управления подводным редукционным клапаном электро 20 магнитными распределителями, приэтом один из них нормально открыти установлен на выходе надводногоредукционного клапана, второй закрыт и размещен в байпасной линии,25 соединяющей вход и выход надводногоредукционного клапана,
