Способ изменения параметров воздуха

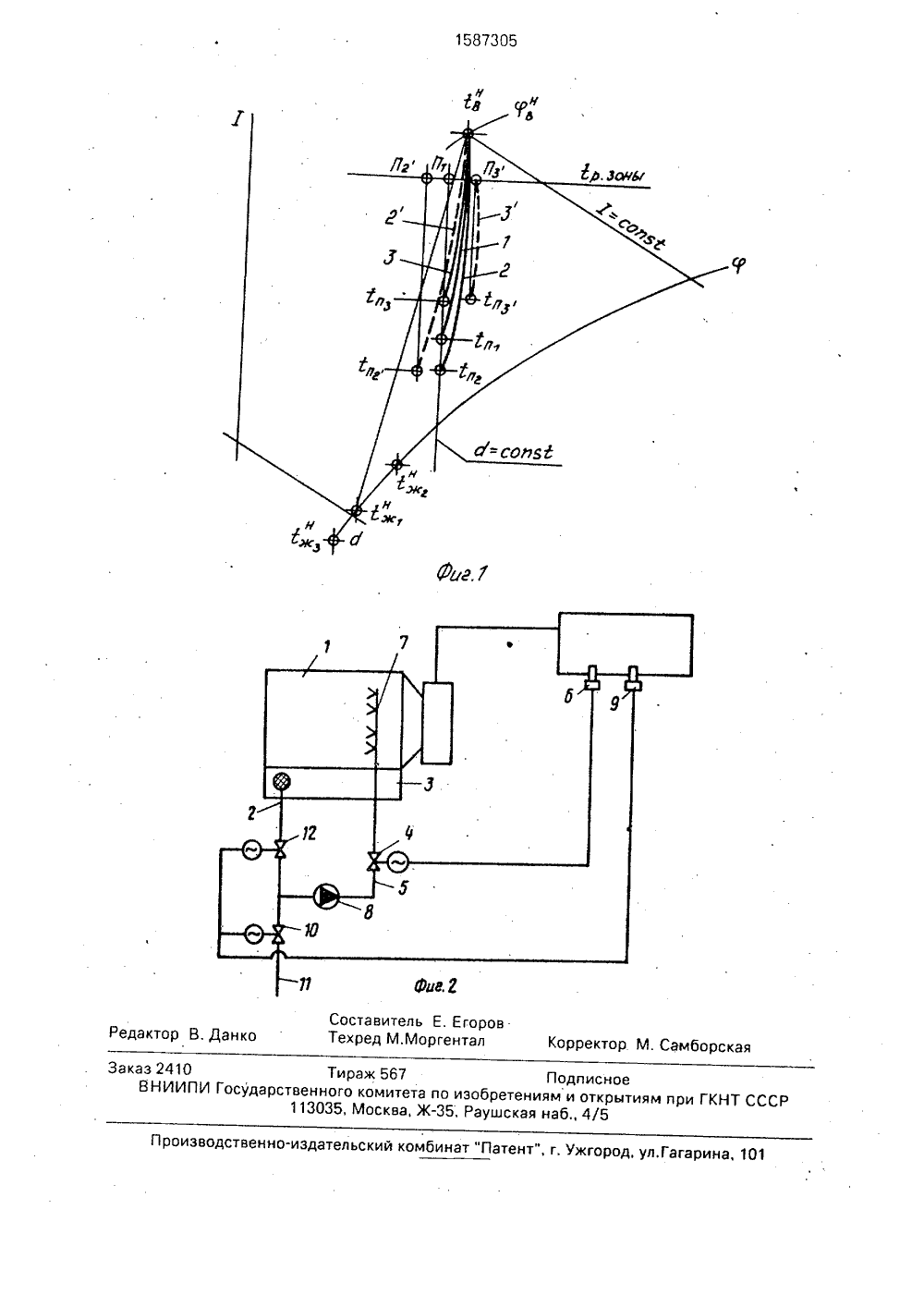

(71) В ол го градскный институт(54) СПОСОБ ИЗМЕНВОЗДУХА место отклонена по кривой.2.риточного возочке тп 2, а полу им образоием темпер коэффици ить измене держания яет повыси, пропорциатуры водынта орошние конечнприточногоь точнос ндльным по вышеннииисключвлагоспозвол ри увеличеия можно о значения воздуха, что ь поддержаГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к технике вентиляции и кондиционирования воздуха, в частности к способам обработки воздуха в центральных кондиционерах систем вентиляции и кондиционирования воздуха промышленных и гражданский зданий.Целью изобретения является повышение точности поддержания параметров воздуха в помещении,На фиг. 1 изображены в поле 1-г 1-диаграммы кривые регулирования изменения парамегров воздуха по изобретению; на фиг. 2 - схема установки, в которой реализуется способ изменения параметров воздуха.Как видно иэ фиг,1, при значении коэффициента орошения В 1 обеспечивается направление изменения параметров воздуха по кривой 1 при некоторых постоянных значениях начальных параметров воздуха тв,ф4 и воды тжПри увеличении коэффициента орошения до величины В 2 при тех же начальных параметрах контактирующих сред имеет 15 Р 24 Р 3/14//Г 24 Р 11/08(57) Изобретение относится к вентиляции и кондиционированию воздуха промышленных и гражданских зданий, Целью изобретения является повышение точности поддержания параметров воздуха в помещении. Для этого в центральном кондиционере при обработке воздуха водой одновременно с процессом регулирования давления воды перед распылителями изменяют начальную температуру воды пропорционально изменению коэффициента орошения, обеспечивая при этом постоянство конечного влагосодержания проточного воздуха. 2 ил,е направленности процес- В этих условиях параметры уха достигают значений в аемые параметры воздуха в рабочеи зоне и В конечном итоге е получаемых пара . У и П 1 П 2Если же одновременно с возрастанием коэффициента орошения (до В 2) увеличить начальную температуру воды до некоторого ЗНаЧЕНИЯ ж 2, тО В РЕЗУЛЬтатЕ ЭТОГО ИМЕЕТ место меньшее изменение направленности процесса обработки воздуха, что обеспечивает достижение требуемых параметров приточного воздуха в точке П 2, 1587305ния параметров воздуха в рабочей зонепомещения.Следовательно, при увеличении коэффициента орошения понижение начальнойтемпературы воды до тжз приводит к ещебольшему отклонению параметров приточного воздуха.Поэтому при уменьшении коэффициента орошения добиваются получения требуемых параметров приточного воздуха спзпосредством понижения начальной температуры воды до 1 жз ". Таким образом, достигается требуемая направленностьпроцесса обработки воздуха.Установка для реализации предложенного способа фиг.2) содержит камеру 1 орошения с всасывающим трубопроводом 2 иподдоном 3, регулирующий клапан 4, установленный на нагнетательном трубопроводе 5, привод которого связан сустройством 6 для измерения температурывоздуха, Нагнетательный трубопровод 5подсоединен к оросительной системе 7.Между всасывающим 2 и нагнетэтельным 7трубопроводами установлен насос 8.Для изменения начальной температуры воды установка содержит связанные сустройством 9 для измерения влажностивоздуха регулирующий клапан 10, установленный на трубопроводе 11 для подачиохлажденной воды, и регулирующий клапан12, установленный на трубопроводе 2 дляподачи воды, нагретой в камере орошения,Способ изменения параметров воздухаданной установкой осуществляется следующим образом.Наружный воздух, имеющий параметрытв, д 4 (фиг,1), охлаждается в камере 1 орошения до состояния в точке Ъ 1 и подается впомещение, где нагревается до параметроввоздуха в рабочей зоне (точка П 1), Температура в помещении поддерживается регулирующим клапаном 4 по сигналам устройстваб, а относительная влажность - клапанами10 и 12 по сигналам устройства 9,При увеличении тепловыделений в помещении и повышении температуры в рабочей зоне по сигналам устройства б дляизмерения температуры воздуха в помещении увеличивается расход распыляемой во 10 держания параметров приточного воздуха, Этим обеспечивается поддержание требуемых параметров воздуха в рабочей зоне помещения (точка П 1).При уменьшении тепловыделений в обслуживаемом помещении с помощью указанной цепи регулирования уменьшается расход распыляемой воды при одновременном понижении начальной температуры воды, Параметры воздуха в помещении (точка П 1) поддерживаются при новой, более высокой температуре приточного воздуха (точка вяз)Формула изобретения Способ изменения параметров воздуха, заключающийся в том, что понижают энтальпию приточного воздуха путем орошения его из распылителей водой с температурой ниже начальной температуры обрабатываемого.воздуха по мокрому термометру, изменяя площадь поверхности теплообмена между водой и воздухом за счет регулирования давления воды перед распылителями, о т л и ч а ю щ и й с я тем, что, с целью повышения точности поддержания параметров воздуха в помещении одновременно с процессом регулирования давления воды перед распылителями изменяют ее начальную температуру пропорционально изменению площади поверхности тепломассообмена между водой и воздухом, при этом процесс изменения температуры воды ведут в области ниже температуры точки росы начального состояния приточного воздуха. 20 25 30 35 40 45 50 ды с помощью открытия регулирующегоклапана 4,Если.при этом произойдет отклонение величины относительной влажности (второго параметра, характеризующего требуемые параметры воздуха) воздуха в рабочейзоне помещения, то по сигналу устройства9 одновременно с увеличением коэффициента орошения повышается температура воды, подаваемой на распыление, посредством увеличения расхода нагретой воды с помощью открытия регулирующего клапана 12 и уменьшения расхода охлажденной воды с помощью регулирующего клапана 10,При этом воздух после камеры 1 орошения принимает состояние в точке тп 2 при более низкой температуре, чем в точке тп 1 при сохранении постоянного влагосо1587305Составитель Е. Егоровэктор В. Данко Техред М.Моргентал Корректор М, Самборская Заказ 2410 Тираж 567 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб 4/5изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
