Формирователь импульсов

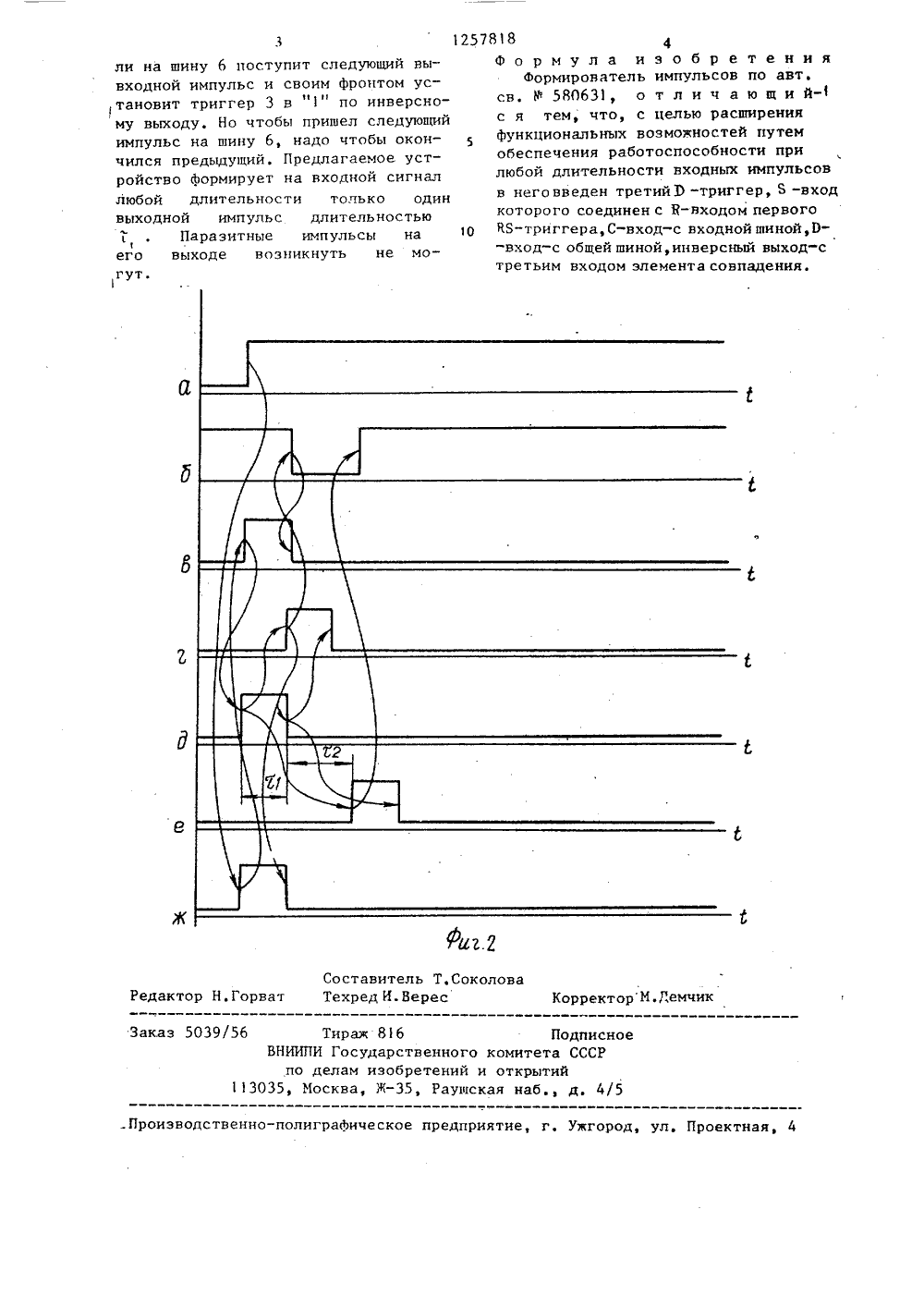

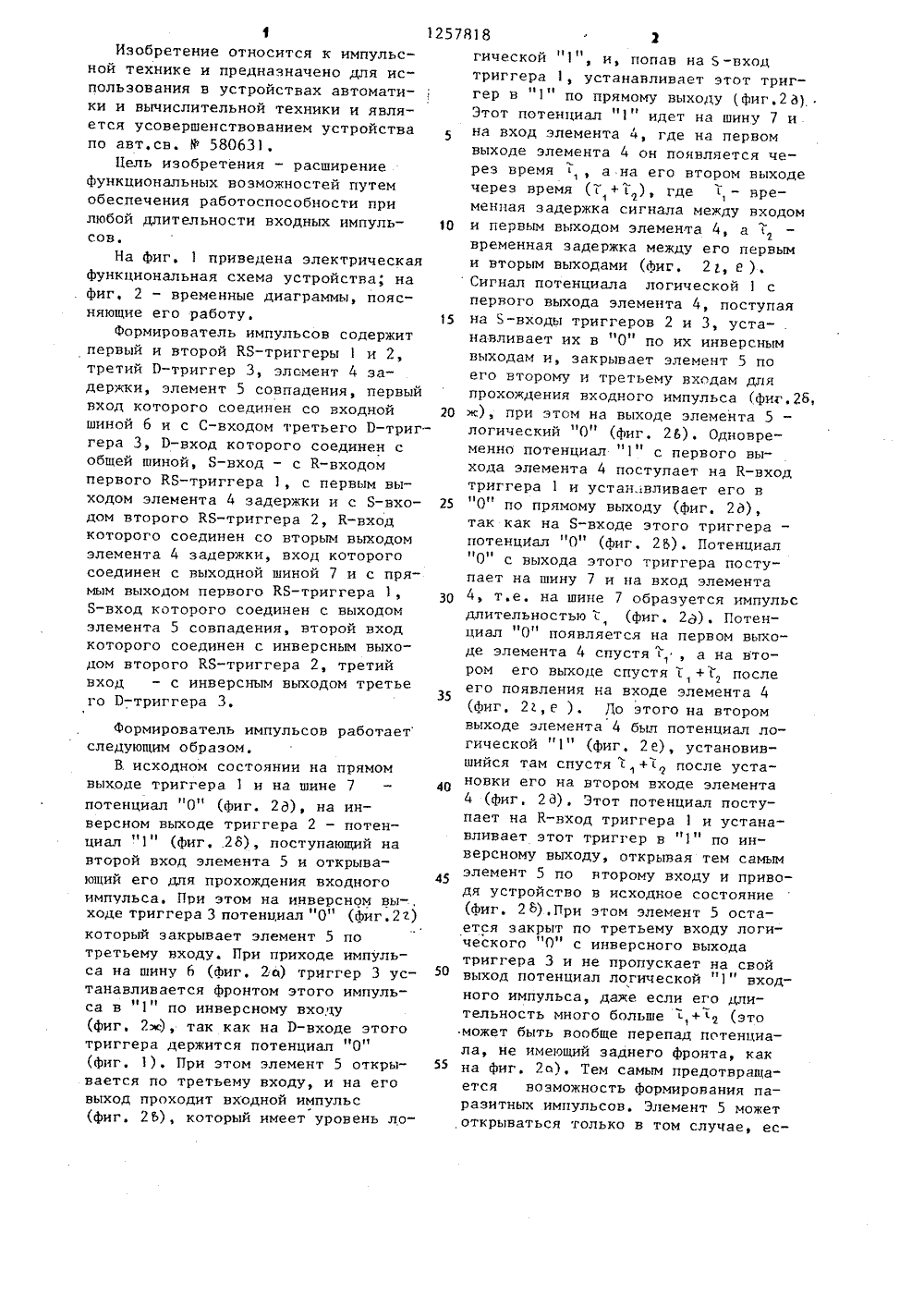

СОЮЗ СОЭЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 80, 1257818 А 2 1)4 НОЗ К ГОСУД ПО ДЕ ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АВТОРСКОМУ СВИ ЕПЬСТВ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в устройствах автоматики и вычислительной технике и является дополнительным к авт.св, Р 580631, Цель изобретения - расширение функциональных возможностей устройства, Формирователь содержит КБ-триггерыи 2, элемент 4 задержки и элемент 5 совпадения. Введение 0-триггера 3 обеспечивает работоспособность устройства при любой длительности вход ных импульсов2 ил. 6/2485125781Изобретение относится к импульсной технике и предназначено для использования в устройствах автоматики и вычислительной техники и является усовершенствованием устройствапо авт,св.580631,Цель изобретения - расширениефункциональных возможностей путемобеспечения работоспособности прилюбой длительности входных импульсов,На фиг. 1 приведена электрическаяфункциональная схема устройства; на. Фиг, 2 - временные диаграммы, поясняющие его работу, 5Формирователь импульсов содержитпервый и второй КБ-триггеры 1 и 2,третий Р-триггер 3, элемент 4 задержки, элемент 5 совпадения, первыйвход которого соединен со входной 20шиной 6 и с С-входом третьего Р-триггера 3, Р-вход которого соединен собщей шиной, Б-вход - с К-входомпервого КБ-триггера 1, с первым выходом элемента 4 задержки и с Б-входом второго КБ-триггера 2, К-входкоторого соединен со вторым выходомэлемента 4 задержки, вход которогосоединен с выходной шиной 7 и с прямым выходом первого КБ-триггера 1,Б-вход которого соединен с выходомэлемента 5 совпадения, второй входкоторого соединен с инверсным выходом второго КБ-триггера 2, третийвход - с инверсным выходом третье35го Р-триггера 3,Формирователь импульсов работает следующим образом.В. исходном состоянии на прямом выходе триггера 1 и на шине 7 - 40 потенциал "0" (Фиг. 2 д), на инверсном выходе триггера 2 - потенциал "1" (Фиг. 28), поступающий на второй вход элемента 5 и открывающий его для прохождения входного импульса. При этом на инверсном вы-, ходе триггера 3 потенциал "0" (Фиг,2 х) который закрывает элемент 5 по третьему входу, При приходе импульса на шину 6 (фиг. 2 о) триггер 3 устанавливается фронтом этого импульса в "1" по инверсному входу (фиг, 2 ж), так как на Р-входе этоготриггера держится потенциал 0 ( Фиг , 1 ) . При этом элемент 5 откры в а ет ся по третьему входу , и н а е г о выход проходи т входной импульс ( фиг , 2 б)который имеет уровень л о 18гической "1", и, попав на 5 -вход триггера 1, устанавливает этот триггер в "1" по прямому выходу (фиг.2 д) Этот потенциал "1" идет на шину 7 и на вход элемента 4, где на первом выходе элемента 4 он появляется через времяа на его втором выходе через время (Т,+ . ), где- временпая задержка сигнала между входоми первым выходом элемента 4, авременная задержка между его первыми вторым выходами (Фиг. 22, е ).Сигнал потенциала логической 1 с первого выхода элемента 4, поступая на Б-входы триггеров 2 и 3, устанавливает их в 0по их инверсным выходам и, закрывает элемент 5 по его второму и третьему входам дляпрохождения входного импульса (Фиг.26 хс), при этом на выходе элемента 5 логический "0" (фиг. 26), Одновременно потенциал "1" с первого выхода элемента 4 поступает на К-входтриггера 1 и устанвливает его в0 по прямому выходу (фиг. 2 д) так как на Б-входе этого триггера - потенциал "О" (Фиг, 25). Потенциал О с выхода этого триггера поступает на шину 7 и на вход элемента4, т,е. на шине 7 образуется импульсдлительностью . (Фиг, 2 д). Потенциал О появляется на первом выходе элемента 4 спустя, а на втором его выходе спустя . + , после его появления на входе элемента 4 (Фиг, 2, е ). Ло этого на втором выходе элемента 4 был потенциал логической "1" (фиг, 2 е) установившийся там спустя . +. после установки его на втором входе элемента 4 (фиг, 2 д). Этот потенциал поступает на К-вход триггера 1 и устанавливает этот триггер в "1" по инверсному выходу, открывая тем самымэлемент 5 по второму входу и приводя устройство в исходное состояние (Фиг. 2 б),При этом элемент 5 остается закрыт по третьему входу логического О" с инверсного выхода триггера 3 и не пропускает на свойвыход потенциал логической "1" входного импульса, даже если его длительность много больше +(это может быть вообще перепад потенциала, не имеющий заднего фронта, как на фиг. 2 с), Тем самым предотвращается возможность Формирования паразитных импульсов, Элемент 5 можетоткрываться только в том случае, есгут. Составитель Т.СоколоваТехред И. Берес Редактор Н,Горва КорректорМ,Гемчи аказ 5039 5 16 Подписноерственного комитета СССРобретений и открытий-35, Раушская наб д, 4/5 Ти ВНИИЛ Госудлам и по113035,сква Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ли на шину 6 поступит следующий вывходной импульс и своим фронтом установит триггер 3 в "1" по инверсному выходу. Но чтобы пришел следующийимпульс на шину 6, надо чтобы окончился предыдущий. Предлагаемое устройство формирует на входной сигналлюбой длительности только одинвыходной импульс длительностьют, . Паразитные импульсы наего выходе возникнуть не мо 12578184Формула изобретенияФормирователь импульсов по авт.св. Р 580631, о т л и ч а ю щ и й с я тем, что, с целью расширенияфункциональных возможностей путемобеспечения работоспособности прилюбой длительности входных импульсовв неговведен третийР -триггер, 5 -входкоторого соединен с Я-входом первого10 ЙЯ-триггера, С-вход-с входной шиной, Р-вход-с общей шиной, инверсный выход-стретьим входом злемента совпадения.
