Стенд для испытания гибких труб и шлангов

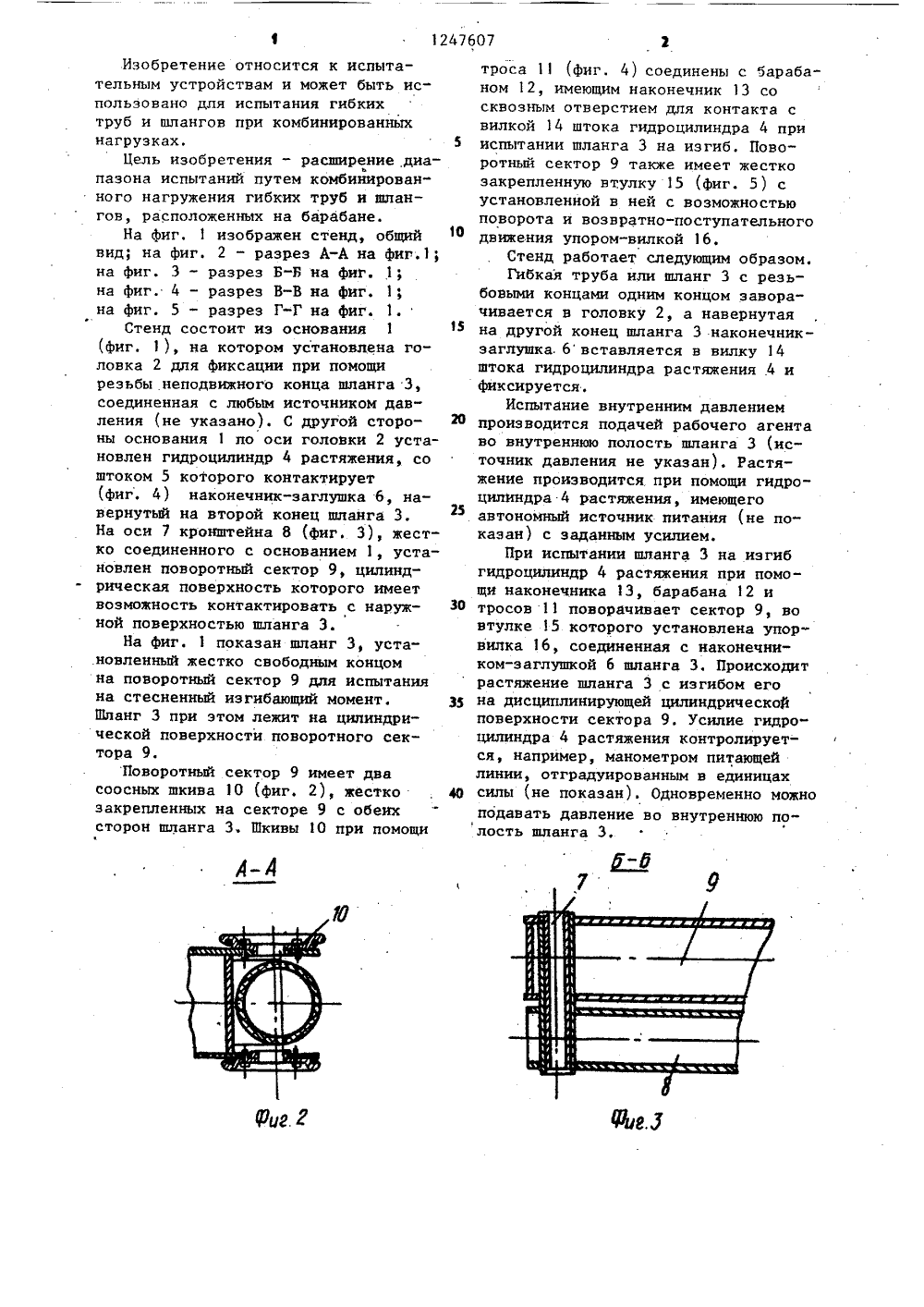

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИРЕСПУБЛИК 4760 11 0М 32(50 4 ОБРЕТЕ ТЕЛЬСТ 1, о т л и ч а юо соединительное виде тросовой м и наконечником. 2. Стенд по п. щ и й с я тем, чт звено выполненно в системы с бараба Ж О ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОЛИСАНИ К АВТОРСКОМУ(46) 30.07.86. Бюл. 1( 28 (71) Специальное конструкторское бюро с опытным производством Института математики и механики АН АЗССР (72) Г. Г, Алиев, Д,Х.Б. Бабаев, Я,А. Гаджиев, Ф.А. Искендер-заде, Ф.Г. Максудов, А.В. Мардахаев, И.М. Молодцов, А.А. Насиров и Ф.Г. Рагимханов(56) Авторское свидетельство СССР В 723241 ь кл. У 15 В 19/00, 1975.Авторское свидетельство СССР В 1117426, кл. Г 16 Ь 11/00, 1983. (54)(57)1. СТЕНД ДЛЯ ИСПЫТАНИЙ ГИБКИХ ТРУБ И ШЛАНГОВ, содержащий основание с жестко закрепленной на нем головкой, связанной с источником давления, и гидроцилиндр растяжения с вилкой штока, о т л и ч а ю щ и йс я тем, что, с целью расширениядиапазона испытаний путем обеспече-.ния возможности комбинированногонагружения гибких труб и шлангов,расположенных на барабане, основаниеснабжено сектором и втулкой, внутрикоторой расположен упор с возможностью возвратно-поступательного и.вращательного движения относительнонее, и соединительное звено, взаимодействующее с вилкой штока гидроцилиндра растяжения, при этом втулкажестко закреплена на секторе, которыйустановлен с возможностью поворотаотносительно основания.Изобретение относится к испытательным устройствам и может быть использовано для испытания гибких труб и шлангов при комбинированных нагрузках.Цель изобретения - расширение диаь пазона испытаний путем комбинированного нагружения гибких труб и шлангов, расположенных на барабане.На фиг. 1 изображен стенд, общий вид; на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - разрез Г-Г на фиг. 1.Стенд состоит иэ основания 1 (фиг. 1), на котором установлена головка 2 для фиксации при помощи резьбы неподвижного конца шланга Э, соединенная с любым источником давления (не указано). С другой стороны основания 1 по оси головки 2 установлен гидроцилиндр 4 растяжения, со штоком 5 которого контактирует (фиг. 4) наконечник-заглушка 6, навернутый на второй конец шланга 3. На оси 7 кронштейна 8 (фиг. 3), жестко соединенного с основанием 1, установлен поворотный сектор 9, цилиндрическая поверхность которого имеет возможность контактировать с наружной поверхностью шланга 3.На фиг. 1 показан шланг 3, установленный жестко свободным концом на поворотный сектор 9 для испытания на стесненный изгибающий момент. ПЬанг 3 при этом лежит на цилиндрической поверхности поворотного сектора 9.Поворотный сектор 9 имеет два соосных шкива 10 (фиг. 2), жестко закрепленных на секторе 9 с обеих сторон шланга 3, Шкивы 10 при помощи троса 1 (фиг. 4) соединены с барабаном 12, имеющим наконечник 13 сосквозным отверстием для контакта свилкой 14 штока гидроцилиндра 4 прииспытании шланга 3 на изгиб. Поворотный сектор 9 также имеет жесткозакрепленную втулку 15 (фиг. 5) сустановленной в ней с возможностьюповорота и возвратно-поступательного ф движения упором-вилкой 16.Стенд работает следующим образом.Гибкая труба или шланг 3 с резьбовыми концами одним концом заворачивается в головку 2, а навернутаяна другой конец шланга 3 наконечникзаглушка. 6 вставляется в вилку 14штока гидроцилиндра растяжения .4 ификсируется.Испытание внутренним давлением б производится подачей рабочего агентаво внутреннюю полость шланга 3 (источник давления не указан). Растяжение производится при помощи гидроцилиндра 4 растяжения, имеющегоавтономный источник питания (не показан) с заданным усилием.При испытании шланга 3 на изгибгидроцилиндр 4 растяжения при помощи наконечника 13, барабана 12 и ЗО тросов 11 поворачивает сектор 9, вовтулке 15 которого установлена упор"вилка 16, соединенная с наконечником-заглушкой 6 шланга 3. Происходитрастяжение шланга 3 с изгибом его 35 на дисциплинирующей цилиндрическойповерхности сектора 9. Усилие гидроцилиндра 4 растяжения контролируется, например, манометром питающейлинии, отградуированным в единицах 4 О силы (не показан), Одновременно можноподавать давление во внутреннюю полость шланга Э,Производственно-полиг еское предприятие, г. Уагород, ул. Проектная, 4 Гирек Государственног елам изобретений Москва, Ж, 80комитета СССРи открытийаушская наб., д. 4/5
