Сигнализатор перемещения

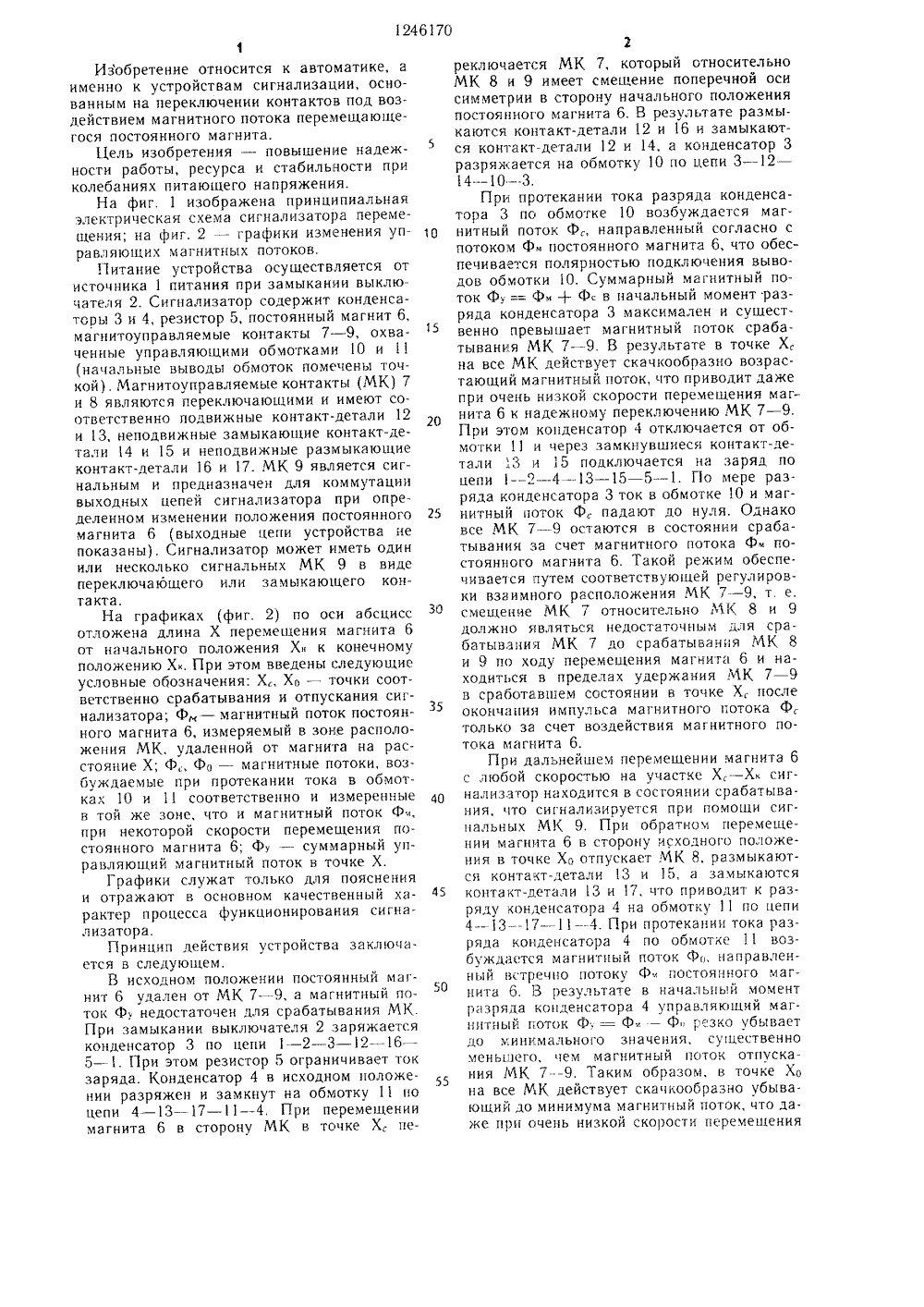

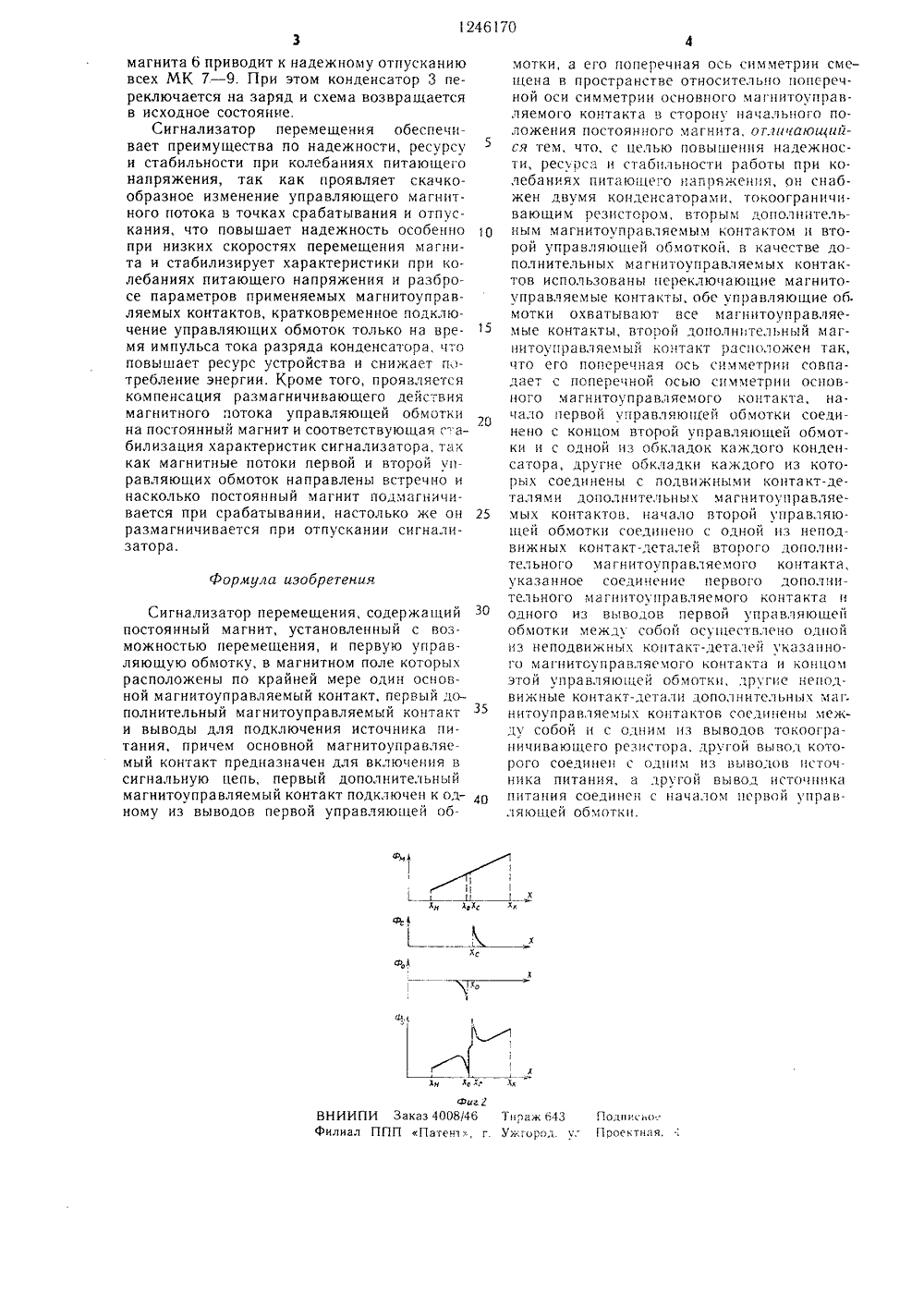

(51) 4 Н 01 Н 36 00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СИГНАЛИЗАТОР ПЕРЕМЕЩЕНИЯ (57) Изобретение относится к устройствам сигнализации. Цель изобретения - повышение надежности, ресурса и стабильности при колебаниях питающего напряжения. Сигнализатор содержит две управляющие обмотЯО 124617 О А 1 ки 10, 11, один или несколько основных магнитоуправляемых контактов (ОМК) и два дополнительных магнитоуправляемых контакта (ДМК). Управляющие обмотки 10, 11 охватывают все ОМК и ДМК. Для создания тока в ДМК имеются конденсаторы 3, 4 и резистор 5. Сигнализатор подключается к источнику питания 1 через выключатель 2. При перемещении постоянного магнита 6 в ту или иную сторону происходит векторное суммирование магнитных потоков постоянного магнита 6 и управляющих обмоток 10, 11. Суммирование указанных потоков позволяет осуществить надежное переключение ОМК. 2 ил.40 1Изобретение относится к автоматике, а именно к устройствам сигнализации, основанным на переключении контактов под воздействием магнитного потока перемещающегося постоянного магнита.Цель изобретения - повышение надежности работы, ресурса и стабильности при колебаниях питающего напряжения,На фиг. 1 изображена принципиальная электрическая схема сигнализатора перемещения; на фиг. 2 - графики изменения управляющих магнитных потоков.Питание устройства осуществляется от источника 1 питания при замыкании выключателя 2. Сигнализатор содержит конденсаторы 3 и 4, резистор 5, постоянный магнит 6, магнитоуправляемые контакты 7 - 9, охваченные управляющими обмотками 10 и 11 (начальные выводы обмоток помечены точкой), Магнитоуправляемые контакты (МК) 7 и 8 являются переключающими и имеют соответственно подвижные контакт-детали 12 и 13, неподвижные замыкающие контакт-детали 14 и 15 и неподвижные размыкающие контакт-детали 16 и 17. МК 9 является сигнальным и предназначен для коммутации выходных цепей сигнализатора при определенном изменении положения постоянного магнита 6 (выходные цепи устройства не показаны), Сигнализатор может иметь один или несколько сигнальных МК 9 в виде переключающего или замыкаюцего контакта.На графиках (фиг. 2) по оси абсцисс отложена длина Х перемещения магнита 6 от начального положения Х. к конечному положению Х, При этом введены следующие условные обозначения: ХХо - точки соответственно срабатывания и отпускания сигнализатора; Ф - магнитный поток постоянного магнита 6, измеряемый в зоне расположения МК, удаленной от магнита на расстояние Х; Ф Фо - магнитные потоки, возбуждаемые при протекании тока в обмотках 10 и 11 соответственно и измеренные в той же зоне, что и магнитный поток Ф при некоторой скорости перемещения постоянного магнита 6; Фу - суммарный управляющий магнитный поток в точке Х.Графики служат только для пояснения и отражают в основном качественный характер процесса функционирования сигнал изатора.Принцип действия устройства заключается в следующем.В исходном положении постоянный магнит 6 удален от МК 7 - 9, а магнитный поток Ф. недостаточен для срабатывания МК. При замыкании выключателя 2 заряжается конденсатор 3 по цепи 1 в 2 в 12 - 16 - 5 в 1. При этом резистор 5 ограничивает ток заряда. Конденсатор 4 в исходном положении разряжен и замкнут на обмотку 11 по цепи 4 - 13 - 17 - 11 - 4. При перемещении магнита 6 в сторону МК в точке Х, не 5 О 5 20 25 30 35 2реключается МК 7, который относительно МК 8 и 9 имеет смещение поперечной оси симметрии в сторону начального положения постоянного магнита 6. В результате размыкаются контакт-детали 12 и 16 и замыкаются контакт-детали 12 и 14, а конденсатор 3 разряжается на обмотку 10 по цепи 3 - 12 - 14 - 103.При протекании тока разряда конденсатора 3 по обмотке 10 возбуждается магнитный поток Фнаправленный согласно с потоком Ф постоянного магнита 6, что обеспечивается полярностью подключения выводов обмотки О. Суммарный магнитный поток Ф Ф. + Ф, в начальный момент разряда конденсатора 3 максимален и существенно превышает магнитный поток срабатывания МК 7 - 9. В результате в точке Х, на все МК действует скачкообразно возрастающий магнитный поток, что приводит даже при очень низкой скорости перемещения магнита 6 к надежному переключению МК 7 - 9. При этом конденсатор 4 отключается от обмотки 11 и через замкнувшиеся контакт-детали .,3 и 15 подключается на заряд по цепи 1- в 2 в 13 в 15 в 5 1. Го мере разряда конденсатора 3 ток в обмотке 10 и магнитный ноток Ф, падают до нуля. Однако все МК 7 - 9 остаются в состоянии срабатывания за счет магнитного потока Фм постоянного магнита 6. Такой режим обеспечивается путем соответствующей регулировки взаимного расположения МК 7 - 9, т. е. смешение МК 7 относительно МК 8 и 9 должно являться недостаточным для срабатывания МК 7 до срабатывания МК 8 и 9 по ходу перемещения магнита 6 и находиться в пределах удержания МК 7 - 9 в сработавшем состоянии в точке Х, после окончания импульса магнитного потока Ф, только за счет воздействия магнитного потока магнита 6.При дальнейшем перемещении магнита 6 с любой скоростью на участке Х, - Хсигнализатор находится в состоянии срабатывания, что сигнализируется при помощи сигнальных МК 9. При обратном перемещении магнита 6 в сторону исходного положения в точке Хо отпускает МК 8, размыкаются контакт-детали 13 и 15, а замыкаются контакт-летали 13 и 17, что приводит к разряду конденсатора 4 на обмотку 11 по цепи 4- в 3 в -17 в 1 4. При протекании тока разряда конденсатора 4 по обмотке 11 возбуждается магнитный поток Фо, направленный встречно потоку Ф, постоянного магнита 6. В результате в начальный момент разряда конденсатора 4 управляющий магнитный поток Ф., = Ф - Ф резко убывает до м.инимального значения, сучцественно меньшего, чем магнитный поток отпускания МК 7.-9, Таким образом, в точке Хо на все МК действует скачкообразно убывающий до минимума магнитный поток, что даже при очень низкой скорости переме 1 цения24670 Форму,га изобретения ФАХо1 нх Фи аказ 4008/46 Патен 1, Полииоио.Проектная,ВНИИПИ Филиал П Тираж 643магнита 6 приводит к надежному отпусканию всех МК 7 - 9. При этом конденсатор 3 переключается на заряд и схема возвращается в исходное состояние.Сигнализатор перемещения обеспечивает преимущества по надежности, ресурсу и стабильности при колебаниях питающего напряжения, так как проявляет скачкообразное изменение управляющего магнитного потока в точках срабатывания и отпускания, что повышает надежность особенно 10 при низких скоростях перемещения магнита и стабилизирует характеристики при колебаниях питающего напряжения и разбросе параметров применяемых магнитоуправляемых контактов, кратковременное подключение управляющих обмоток только на время импульса тока разряда конденсатора, что повышает ресурс устройства и снижает потребление энергии. Кроме того, проявляется компенсация размагничивающего действия магнитного потока управляющей обмотки на постоянный магнит и соответствующая сабилизация характеристик сигнализатора, так как магнитные потоки первой и второй управляющих обмоток направлены встречно и насколько постоянный магнит полмагцичивается при срабатывании, настолько же он 25 размагничивается при отпускании сигналцзатора. Сигнализатор перемещения, содержащий З 0 постоянный магнит, установленный с возможностью перемещения, и первую управляющую обмотку, в магнитном поле которых расположены по крайней мере один основной магнитоуправляемый контакт, первый дополнительный магнитоуправляемый контакт и выводы для подключения источника питания, причем основной магнитоуправляемый контакт предназначен для включения в сигнальную цепь, первый дополнительный магнитоуправляемый контакт подключен к ол ному из выводов первой управляющей обмотки, а его поперечная ось симметрии смещена в пространстве относительно цоцсречной оси симметрии основного магнитоуправляемого контакта в сторону начального положения постоянного магнита, от.гинающайея тем, что, с целью повышения належности, ресурса и стабильности работы при колебаниях питаю;цсго напряжения, он снабжен двумя конденсаторами, токоогранцчцвающим резистором, вторым дополнительным магнитоуправляемым контактом ц второй управляющей обмоткой, в качестве дополнительных магцитоуправляемых контактов использованы переключающие магнитоуправляемые контакты, обе управляюгцие об мотки охватывают все магнитоуправляемые контакты, второй дополнительный магнитоуправляемый контакт расположен так, что его поперечная ось симметрии совпадает с поперечной осью симметрии основного магнитоуправляемого контакта, начало первой управляюпей обмотки соединено с концом второй управляющей обмотки ц с одной цз обклалок каждого конденсатора, другие обкладки каждого из которых соединены с подвижными контакт-деталями дополнительных магнитоуправляемых контактов, начало второй управляющей обмотки соелццецо с одной цз неподвижных контакт-деталей второго дополнительного магнитоуправляемого контакта, указанное соединение первого лополццтельного магццтоуправляемого контакта ц одного из выводов первой управляющей обмотки между собой осуществлено одной цз неподвижных контакт-деталей указаццого магцитсуправляемого контакта и концом этой управляющей обмотки, другие неподвижные контакт-детали дополнительных маг. цитоуправляемых контактов соединены между собой и с одним цз выводов токоограцичиваюш,его резистора, другой вывод которого соединен с одним цз выводов источника питания, а другой вывод источника питания соедццсц с началом первой управляющей обмотки.
