Интегрирующее устройство для определения диффракционного распределения амплитуды и фазы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

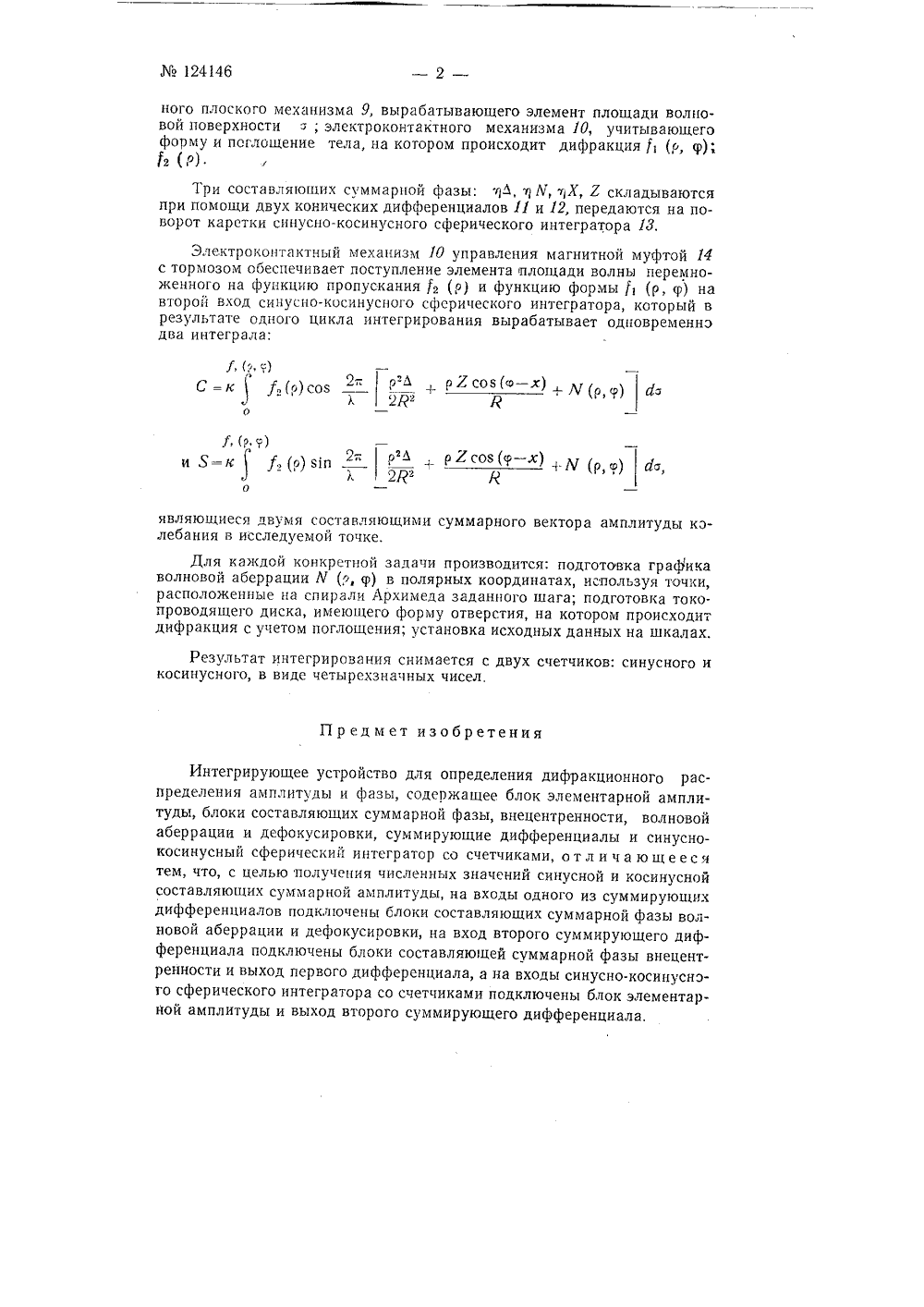

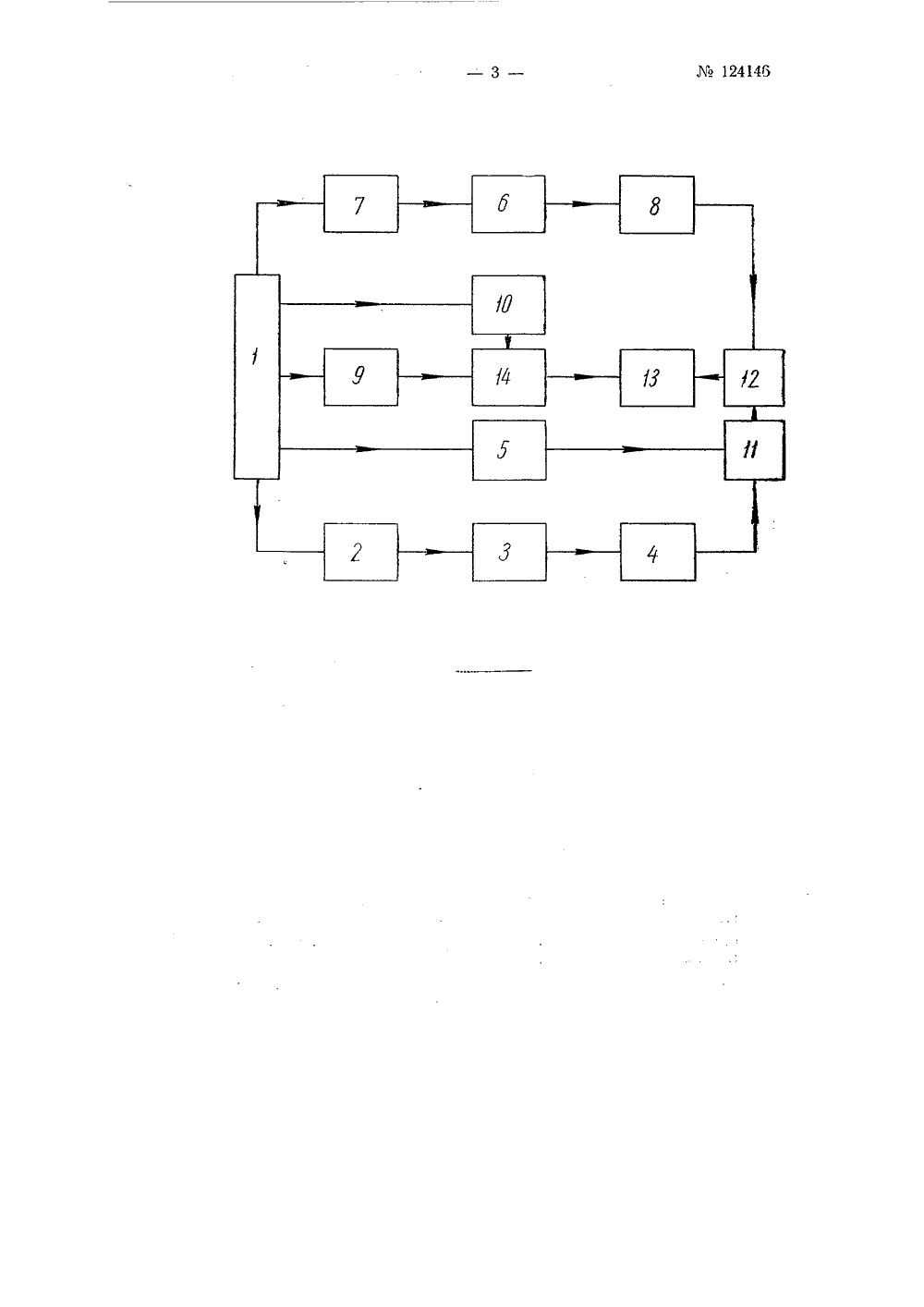

124146 СССР ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИД ТВУ М. Горбунков и А. А лев ИНТЕГРИРУДИФРАКЦИОНН ЩЕЕ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯО РАС П РЕДЕЛ Е Н ИЯ АМПЛ ИТУДЫ И ФАЗЫ аявлено 2 августа 1958 г. за ЛЪ 605910,26 в 1(смит и открытий при Совете Министров по делам изобретенСР Опубликовано в Бюллетене нз теннй Описываемое полуавтоматическое интегрирующее устройство позволяет определять синусную и косинусную составляющую суммарного вектора амплитуды в заданной тремя координатами точке пространства, состояние которого описывается волновым уравнением в пределах дифра - ции Френеля и Фраунгофера. Входными параметрами прибора являются геометрическая форма границы , (о, ф тела или экрана в полярной системе координат, на котором происходит дифракция, изменение амплитуды поверхности диафрагированной волны , (р), отступление формы поверхности волны от правильной Л (о, тр), длина волны ), фокус системьг Р и полярные координаты Л и Х в плоскости дефокусировки, отстоящей на величину Л от Гауссовой плоскости идеального изображения. С помощью прибора ускоряется процесс расчета дифракционного распределения амплитуды и фазы.Мотор постоянного тока 1 (см. чертеж) приводит одновременно в движение пять цепей: квадратичного кулака 2, обеспечивающего посред. ством множительного рычажного устройства 3 и устройства 4, учитыва.ощего знак дефокусировки, составляющую суммарной фазы т, Л, происходящую из-за дефокусировки; барабана с графиком волновой аберрации и сослеживающим устройством б, задающего составляющую суммарной фазы т 1 Ж; косинусного механизма переменной амплитуды б, соединенного с установочным устройством 7 полярной координаты Х исследуемой точки и множительным рычажным механизмом 8, учитывающим внецентренность или вторую полярную координату исследуемой точки 7, вырабатывающего третью составляющую суммарной фазы т,; фрикцион24146ного плоского механизма 9, вырабатывающего элемент площади волновой поверхности ; электроконтактного механизма 10, учитывающего форму и поглощение тела, на котором происходит дифракция(о, )(,0),Три составляющих суммарной фазы: , ч Л, Х, Л складываются при помощи двух конических дифференциалов 11 и 12, передаются на поворот каретки синусно-косинусного сферического интегратора 13.Электроконтактный механизм 10 управления магнитной муфтой 14 с тормозом обеспечивает поступление элемента площади волны перемноженного на функцию пропускания(р) и функцию формы(р, р) на второй вход синусно-косинусного сферического интегратора, который в результате одного цикла интегрирования вырабатывает одновременно два интеграла:У (;)С к )Г)ОЯ РРх) Г (рЛ 2 У1, (о, ср)и Я = к,(р) ип " Р ..Ж (р з) ШаИ йявляющиеся двумя составляющими суммарного вектора амплитуды колебания в исследуемой точке.Для каждой конкретной задачи производится: подготовка графика волновой аберрации У (, ) в полярных координатах, используя точки, расположенные на спирали Архимеда заданного шага; подготовка токо- проводящего диска, имеющего форму отверстия, на котором происходит дифракция с учетом поглощения; установка исходных данных на шкалах.Результат интегрирования снимается с двух счетчиков: синусного икосинусного, в виде четырехзначных чисел.Предмет изобретенияИнтегрирующее устройство для определения дифракционного распределения амплитуды и фазы, содержащее блок элементарной амплитуды, блоки составляющих суммарной фазы, внецентренности, волновой аберрации и дефокусировки, суммирующие дифференциалы и синуснокосинусный сферический интегратор со счетчиками, о т л и ч а ю щ е е с я тем, что, с целью получения численных значений синусной и косинусной составляющих суммарной амплитуды, на входы одного из суммирующих дифференциалов подключены блоки составляющих суммарной фазы волновой аберрации и дефокусировки, на вход второго суммирующего дифференциала подключены блоки составляющей суммарной фазы внецентренности и выход первого дифференциала, а на входы синусно-косинусного сферического интегратора со счетчиками подключены блок элементарной амплитуды и выход второго суммирующего дифференциала,124145
СмотретьЗаявка
605910, 12.08.1958
Базулев А. А, Горбунков В. М
МПК / Метки
МПК: G06G 7/12
Метки: амплитуды, диффракционного, интегрирующее, распределения, фазы
Опубликовано: 01.01.1959
