Формирователь пачек импульсов

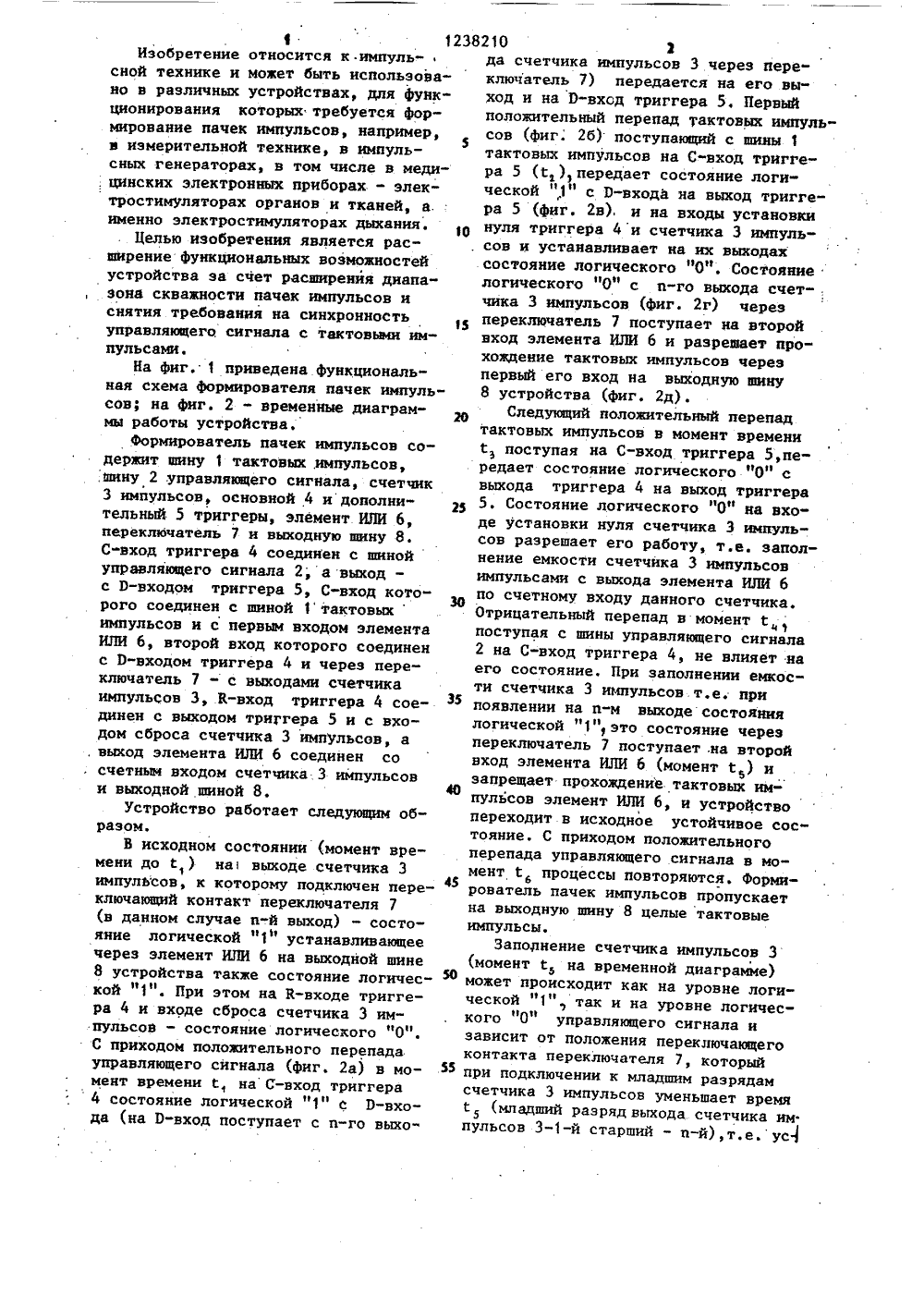

СОЮЗ СОВЕТСИИХСОЦИАЛИСТИЧЕСКИ РЕСПУБЛИК 123821(51) 4 Н 03 К 3/64 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРпо ДелАм изОБРетений и ОтнРытий П:еМцц САН О ОБРЕТЕНИ К АВТ го научно-ис та электроме 0 ьство 64, 19 сство З,т. 1 хемо- . 592,54) ФОРМИРОВАТЕ Ь БАЧЕК ИМПУЛЬСОВ относится к импульжет использоваться ктроннык приборах,(57) Изобретение сной технике. Мо В медицинских эл(56) Авторское свидетеУ 873393, кл. Н 03 К 3Хоровиц П и др. Исктехники. М,. "Мир", 19рис. 8.79 д,например электростимуляторах органовдыхания. Цель изобретения - расширение функциональных возможностей, достигается путем расширения диапазонаскважности пачек импульсов и снятиятребований на синхронность управляющего сигнала с тактовыми импульсами.Для этого в формирователь введеныпереключатель 7 и дополнительный Птриггер 5. Кроме того, формировательсодержит шины тактовых импульсов 1,управляющего сигнала 2, выходную 8,счетчик импульсов 3, основнойтриггер 4, элемент ИЛИ 6. Скважностьформируемых пачек импульсов регулируется переключателем. Длительностьпачки импульсов может формироватьсяв течение всего периода управляющегосигнала, 2 ил.1 1238Изобретение относится к импуль-сной технике и может быть использовано в различных устройствах, для функционирования которых требуется формирование пачек импульсов, например,в измерительной технике, в импульсных генераторах, в том числе в меди. цинских электронных приборах - электростимуляторах органов и тканей, а.именно электростимуляторах дыхания.Целью изобретения является расширение функциональных возможностейустройства за счет расширения диапазона скважности пачек импульсов иснятия требования на синхронностьуправляющего сигнала с тактовввщ импульсами.На фиг. 1 приведена Функциональная схема Формирователя пачек импульсов; на Фиг. 2 - временные диаграммы работы устройства.Формирователь пачек импульсов содержит шину 1 тактовых, импульсов,шину 2 управляющего сигнала, счетчик3 импульсов, основной 4 и дополнительный. 5 триггеры, элемент ИЛИ 6,переключатель 7 и выходную шину 8.С-вход триггере 4 соединен с шинойуправляющего сигнала 2, а выходс 0-входом триггера 5, С-вход которого соединен с шиной 1 тактовыхимпульсов и с первым входои элементаИЛИ 6, второй вход которого соединенс 0"входом триггера 4 и через переключатель 7 - с выходами счетчикаимпульсов Э, К-вход триггера 4 сое- З 5динен с выходом триггера 5 и с входом сброса счетчика 3 импульсов, а, выход элемента ИЛИ 6 соединен со, счетным входом счетчика.3 импульсови выходной шиной 8,Устройство работает следувпцим образом.В исходном состоянии (момент времени до й,) на выходе счетчика 3импульсов, к которому подключен пере 45ключающий контакт переключателя 7(в данном случае и-й выход) - состояние логической "1" устанавливающеечерез элемент ИЛИ 6 на выходной шине8 устройства также состояние логичес Окой "1". При этом на К-входе триггера 4 и входе сброса счетчика 3 импульсов - состояние логического "0".С приходом положительного перепадауправляющего сигнала (фиг. 2 а) в момент времени С, на С-вход триггера4 состояние логической "1" с 0-входа (на Р-вход поступает с п-го выхо 210 2да счетчика нмнульсов 3 через переключатель 7) передается на его выход и на 0-вход триггера 5, Первыйположительный перепад тактовых иипуль"сов (фиг. 2 б) поступающий с шинытактовых импульсов на С-вход триггера 5 И,),передает состояние логической ",1" с Р-входа на выход триггера 5 (фиг. 2 в), и на входы установкинуля триггера 4 и счетчика Э импульсов и устанавливает на их выходахсостояние логического "0". Состояниелогического "О" с п-го выхода счет"чика 3 иипульсов (фиг. 2 г) черезпереключатель 7 поступает на второйвход элемента ИЛИ 6 и разрешает прохождение тактовых импульсов черезпервый его вход на выходную шину8 устройства (фиг. 2 д).Следующий положительный перепадтактовых импульсов в момент времениС поступая на С-вход триггера 5,передает состояние логического "О" свыхода триггера 4 на выход триггера5. Состояние логического "О" на входе установки нуля счетчика 3 импульсов разрешает его работу, т.е. заполнение емкости счетчика 3 импульсовимпульсами с выхода элемента ИЛИ 6по счетному входу данного счетчика,Отрицательный перепад в момент Споступая с шины управляющего сигнала2 на С-вход триггера 4, не влияет наего состояние. При заполнении емкос"ти счетчика 3 импульсов т,е, припоявлении на и-и выходе состояниялогической "1" это состояние черезпереключатель 7 поступает .на второйвход элемента ИЛИ 6 (момент й ) изапрещает прохождение тактовых импульсов элемент ИЛИ 6, и устройствопереходит в исходное устойчивое состояние. С приходом положительногоперепада управляющего сигнала в момент й 6 процессы повторяются. Формирователь пачек импульсов пропускаетна выходную шину 8 целые тактовыеимпульсы,Заподнение счетчика импульсов 3(моментна временной диаграмме)может происходит как на уровне логической "1"., так и на уровне логического "0" управляющего сигнала изависит от положения переключающегоконтакта переключателя 7, которыйпри подключении к младшим разрядамсчетчика Э импульсов уменьшает время(младший разряд выхода счетчика им.пульсов 3-1-й старший - п-й),т.е.ус.Повхан Техред М,Ходанич ректор С.Че дак аз 3302/56 Тираж 816 ВНИИПИ Государственногопо делам изобретений 13035, Москва, Ж, Раушс Подписноекомитета СССРи открытийкая наб., д, 4/5 твенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 рои 3 12382 коряется время заполнения счетчика 3 импульсов.Скважность формируемых пачек импульсов регулируется при помощи переключателя.Дпительность пачки импульсов может формнреваться в те" чение всего периода управляющего сиг" нала, так как уровень логического"0" стирает емкость счетчика импульсов, а стирается она только после прихода положительного перепада уп- О равляющего сигнала. Формула изобретения формирователь пачек импульсов, со" 15 держащий триггер, тактовый вход которого соединен с шиной управляющего сигнала, счетчик импульсов и элемент 10 4ИЛИ, первый вход которого подключенк шине тактовых импулысова выходсоединен с выходной шиной, о т л ич а ю щ и й с я тем, что, с цельюрасширения Функциональных возможностей, в него введены переключательи дополнительный триггер, Э-вход которого соединен с выходом основноготриггера, К-вход которого подключенк выходу дополнительного триггераи входу сброса счетчика импульсов,;выходы которого через переключательосединены с П-входом основного .триггера и вторым входом элемента ИЛИ, первый вход которого подключен к С-входу дополнительного триггера, а выходэлемента:. ИЛИ соединен со счетньмвходом счетчика импульсов.
