Способ моделирования труднодоступных участков вентиляционных сетей шахт и рудников

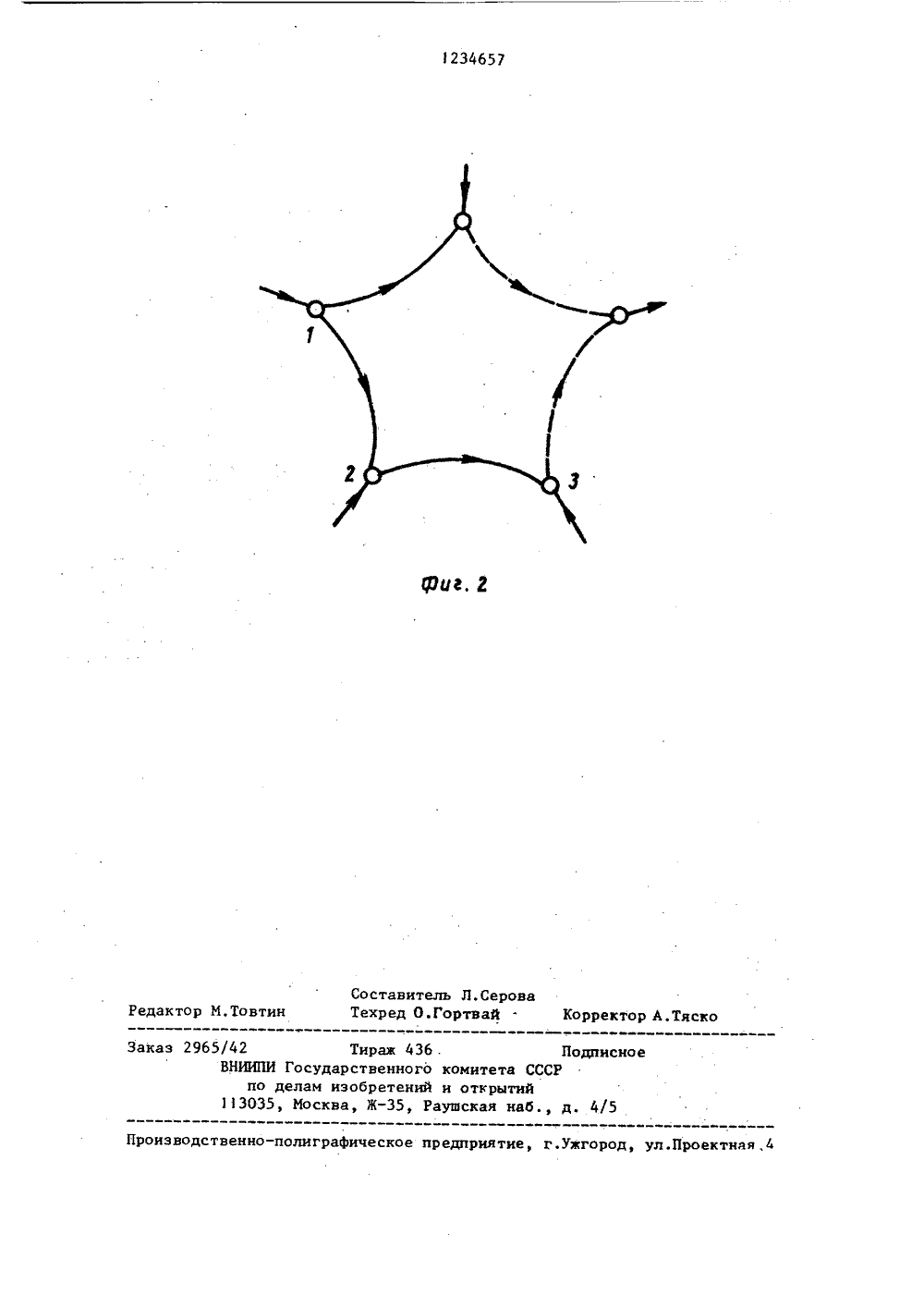

СОНИ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ОЮ (10 ГОСУДАРСТВЕ ПЮ ДЕЛАМ И Й НОМИТЕТ СССР ОБРЕТЕНИЙ И ОТНРЫТИИПИСАНИЕ ИЗОБРЕТ ВТОРСНОМ ИДЕТЕЛЬСТВУ СЕТЕЙв замер иост(71) Карагандинский ордена Трудового Красного Знамени политехнический институт(56), Зорин В.П. Исследование н разработка методики оперативных расчетов юахтных вентиляционных сетей: АвФореф. днс. канд. техн наук. Кемерово, 1979, с. 10-13Цой С., Петрович С,И. Злектромоделирующие приборы для расчета вентиляционных сетей. - Алма-Ата, 1965, с, с. 138-159.(54)(57) СПОСОВ МОДЕЛИРОВАНИЯ ТРУДЮДОСТУПНЫХ УЧАСТКОВ ВЕНТИЛЯЦИОННЫХ ШАХТ И РУДНИКОВ, заключающийсяе давлений и расходов на вы деленных узлах, о т л и ч а ю щ и йс я тем, что, с целью повьвиения точи моделирования и расюирения его функциональнык возможностей, выделяют характерные узлы труднодоступных участков, через которые они соединяются с остапьной частьв сети, и сое днняют их между собой через аэродинамические сопротивления в виде многоугольника, затем создают два различных режима исходной сети, измеряют для каждого из режимов величины давлений и расходов в выделенных узла, строят на основе полученных данных систему уравнений, описывающую многоугольник, и определяют его аэродинамические сопротивления.1234657Изобретение предназначено для использования при моделировании труднодоступных участков вентиляционных Чсетей шахт и рудников (зоны обрушений, выработанные пространства, участ 5ки с ясной и неясной топологией идр,), а также аналогичных квадратичных сетевых систем: электрических,гидравлических, тепловых, газовых,водопроводных и др., и может бытьприменено для упрощения расчетных 2схем вышеуказанных сетевых систем. зЦель изобретения - повышение точ- аности моделирования и расширение егофункциональных возможностей, иНа фиг. и 2 изображена схема нпредлагаемого способа моделирования литруднодоступных участков вентиля,ционных сетей шахт и рудников. сСпособ осуществляется следующим добразом. Р=1,2п; В схеме соединения горных выработок или по расчетной схеме вентиляции шахты (фиг.1) выделяют труднодоступные участки сети, к которым могут относиться; зоны обрушения, завалы, затопленные участки, выработанные пространства, отдельные группы горных выработок с ясной или участки с неясной топологией (на фиг.1 этот участок оконтуреи и заштрихован). Определяют для выделенного участка характерные узлы ВУ и обозначают их через 1, 2, 3 Путем соединения ВУ между собой получают модель этого участка в виде многоугольника 1-2-3-, который отдельно приведен на фиг.2, этот многоугольник (многополюсник) математически описывается при помощи двух законов сетей следующей системой уравнений где и - число выделенных узлов, порядок полюсника; 1 - индексы, соответствующиеномеру узла;Р. - расходы и давления в выделенных узлах;К - аэродинамические сопротивления многоугольника междувыделенными узлами;- расходы на сопротивлениях Кмногоугольника.Модель описывается системой изиуравнений, так как по первомуакону сетей имеем иуравнение,по второму - и. Поскольку неизвестными являются и сопротивлений (К) ирасходов (Ц), то общее количествоеизвестных составляет 2 п. Чтобы по-учить замкнутую систему уравнений,раскачиваем" исходную сеть, т.е,оздаем новый режим ее работы и неостающие уравнения берем из этогоежима. При этом количество неизвестных сопротивлений остается неизменным, а количество расходов возрастает в два раза. Следовательно коли"чество неизвестных будет определятьсякак п + 2 п щ Зп. Поэтому достаточноиз второго режима взять и+1 уравнение и дополнить ими систему уравнений по первому режиму. В этом случаеобщее число уравнений будет (2 п)++(и+)=Зи, Если задаться в этой системе расходами и; и Р; в выделенныхузлах, то появляются возможность найти аэродинамические параметры много угольника путем совместного решенияполученной системл, Для этого замеряют скорости потоков приборамитипа АСО-З, АТ 3-.2, МСи др, иопределяют расходы воздуха, поступаю щие или исходящие из узла, последовательно для всех ВУ и соответственнозамеряют во всех ВУ величины, давлений барометрами типа МБМ, МБНП,МБЦ, КФМБ и др. Затем "раскачивают" 45 исходную сеть путем изменения режима работы вентиляторов или путем изменения сопротивлений регуляторов ввентиляционной системе и для этогорежима повторяют замеры расходов и 50 давлений для тех же ВУ, что и в первом режиме./42 Тираж ВНИИПИ Государствен по делам нзобрет 113035, Москва, Ж
