Преобразователь аналогового сигнала в длительность импульсов

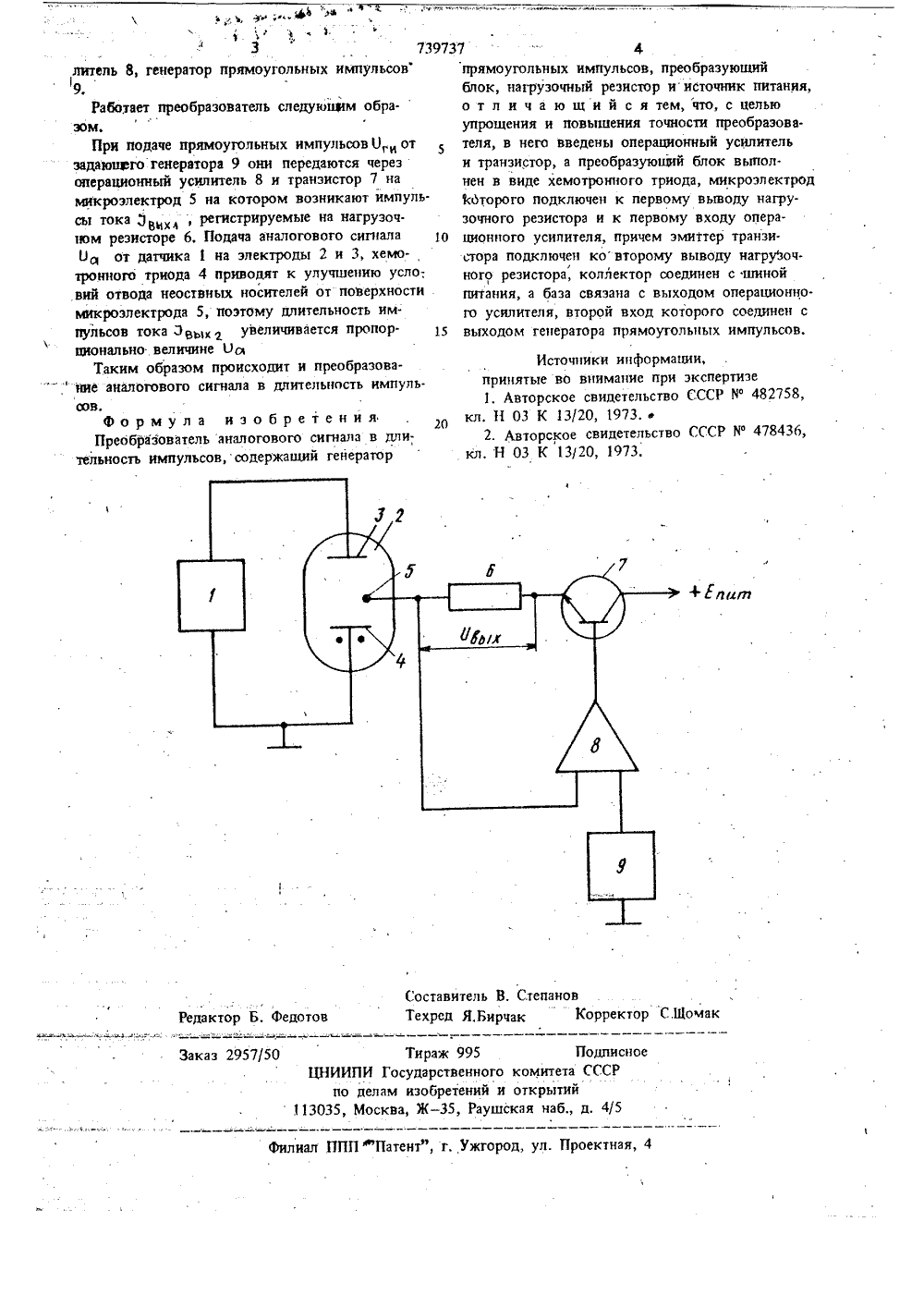

фФ а,1 1 ь экаяС,н"иене И Б А Союз СоветскихСециапистических1 заспубпик ВТОРСКО МУ СВИДЕТ ВУ ополнительное к авт, свил-в 2) Заявлено 12,12.77 (21) 2554341/18.21прнсоелкненяем заявки М(51)М, Кл.Н 03 К 1 Государственный комитет СССР до делам, изобретений н открытий. Л.Фи астопольский приборостроительный кисти аявител ОГОВОГО СИГНАЛМПУЛЬСОВ) ПРЕОБРАЗОВАТЕЛЬ АН В ДЛИТЕЛЬНОСТ 1Изобретение относится к устройствам широтно- импульсной модуляции, может быть использовано в автоматике и вычислительной технике,.Известен преобразователь аналогового сигнала в длительность импульсов, содержащий дат 5 чик аналогового сигнала, включенные последовательно интегратор и основной релейный элемент, выход которого через резистор обратной связи соединен со входом интегратора,и дополнительный элемент 11).Однако этот преобразователь имеет довольно сложное конструктивное выполнение и низкую точность.Известен также преобразователь, содержащий генератор прямоугольных разнополярных импуль 15 сов, выход которого через импульсный трансформатор подключен ко входу формирователя запускающих импульсов, выход которого подсоединен ко входу генератора пилообразного напряжения, датчик аналогового сигнала, пороговый элемент н два импульсных выходных трансформатора (21.Наличие пилообразного напряжения, импульсных трансформаторов усложняет конструкцию преобразователя, а использование пилообразно.го напряжения и его сравнейия с аналоговымсигналом снижает точность преобразования,Целью изобретения является упрощение и повышение точности преобразования,Эта цель достигается тем, что в преобразователь аналогового сигнала в длительность импульсов, содержащий генератор прямоугольныхимпульсов, преобразующий блок, нагрузочныйрезистор и источник питания, введены операционный усилитель и транзистор, а,преобразующий блок выполнен в виде хемотронного триода,микроэлектрод которого подключен к первому выводу нагрузочного резистора, коллек.тор соединен с источником питания, а базасвязана с выходом операционного усилители,второй вход которого соединен с выходомгенератора прямоугольных импульсов.Функциональная схема преобразователяпоказана на чертеже.Устройство содержит датчик аналоговогосигнала 1 хемотронный триод 2 с электродами 2 и 3, микроэлектродом 5, нагрузочныйрезистор б, транзистор 7, операционный усиоставитель В ехред Я,Бир епановКорректор Редактор Б. Федото Тираж 995 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий035, Москва, Ж - 35, Раушская наб., д. 4/5 Заказ 2957/5 ППфПатент", г. Ужгород ул. Проектная,Фи уФю 1 ЮВ),373973литель 8, генератор прямоугольных импульсов9.Работает преобразователь следунлцим образом.При подаче прямоугольных импульсов Оотзадающего генератора 9 они передаются черезоперационный усилитель 8 и транзистор 7 намикроэлектрод 5 на котором возникают импульсы тока Д , регистрируемые на нагруэочном резисторе 6, Подача аналогового сигнала 1 ООд от датчика 1 на электроды 2 и 3, хемотронного триода 4 приводят к улучшению усло-,вий отвода неоствных носителей от- поверхностимикроэлектрода 5, поэтому длительность импульсов тока Э выхувеличивается пропорционально величине ОдТаким образом происходит и преобразова йие аналогового сигнала в длительность импуль.сов,Формула изобретенияПреобразователь аналогового сигнала в длительность импульсов,содержащий генератор 7 4прямоугольных импульсов, преобразующийблок, нагрузочный резистор иисточник питания,о т л и ч а ю щ и й с я тем, что, с цельюупрощения и повышения точности преобразователя, в него введены операционный усилительи транзистор, а преобразующий блок выпол.нен в виде хемотронного триода, микроэлектродвторого подключен к первому выводу нагрузочного резистора и к первому входу операционного усилителя, причем эмиттер транзилора подключен ковторому выводу нагрузочного резистора, коллектор соединен с шинойпитания, а база связана с выходом операционного усилителя, второй вход которого соединен свыходом генератора прямоугольных импульсов,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Но 482758,кл, Н 03 К 13/20, 1973.2. Авторское свидетельство СССР Ио 478436,кл, Н 03 К 13/20, 1973,
