Управляемый генератор импульсов

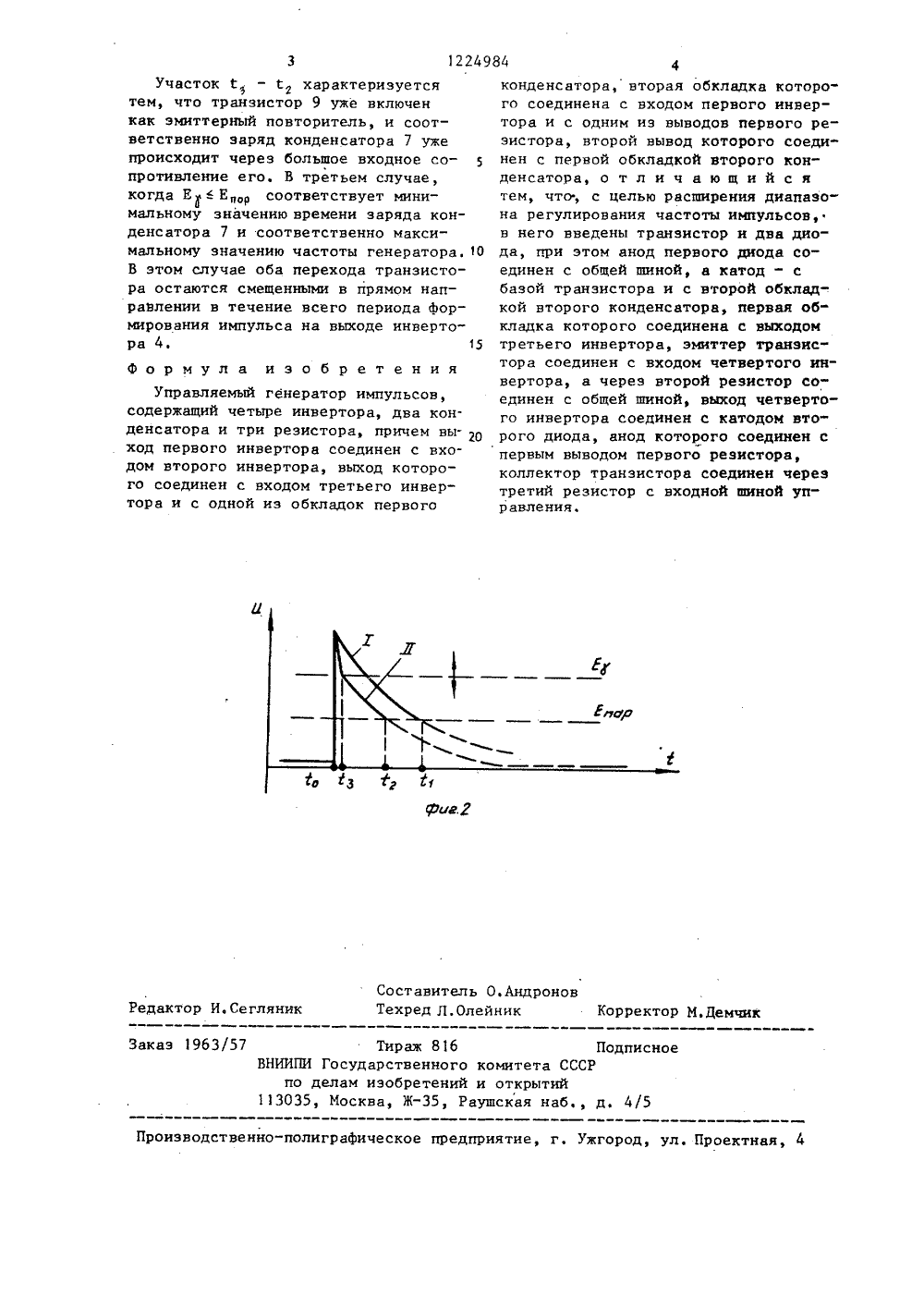

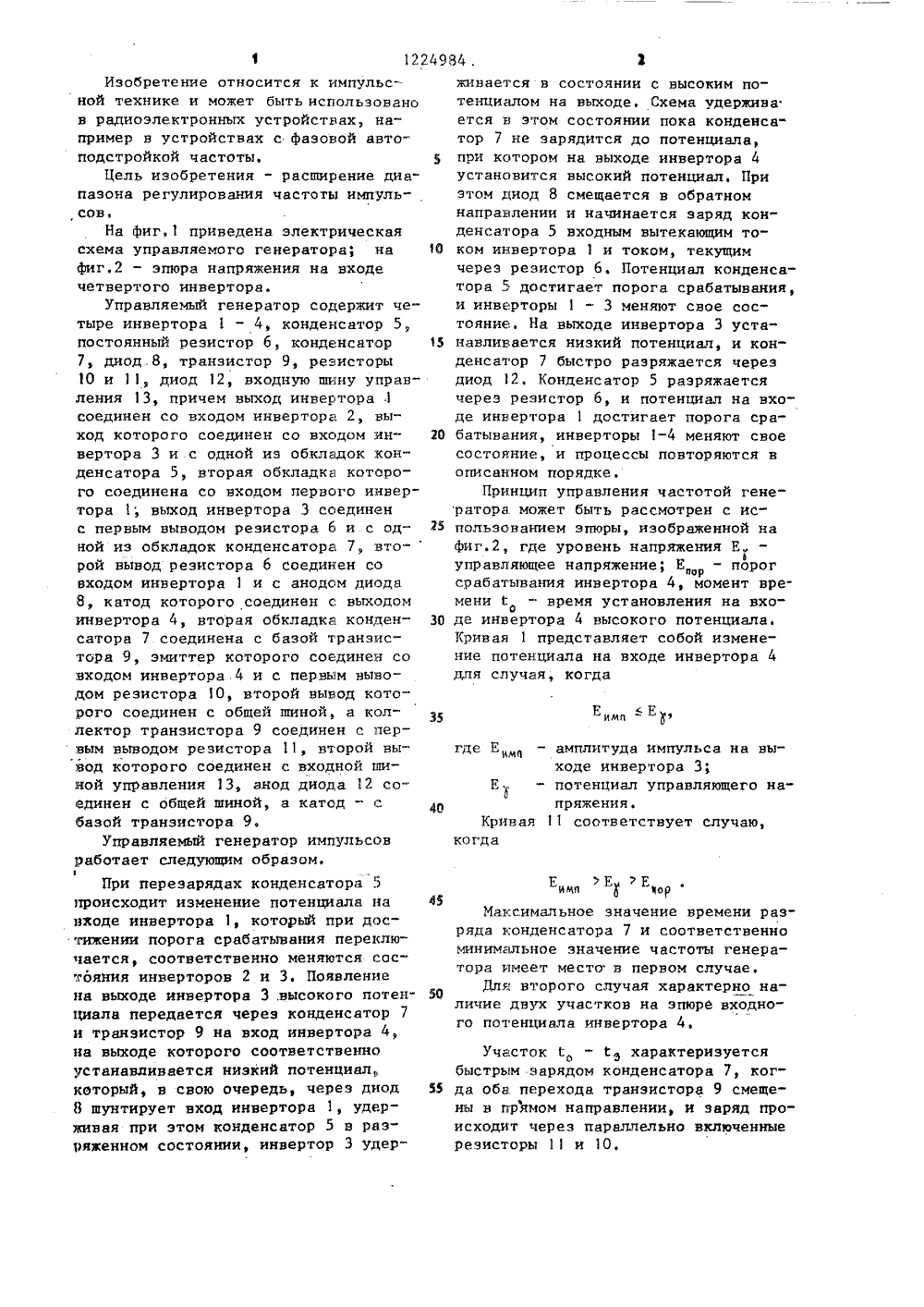

(19) 111) 151) 4 Н 03 К 3/2 ИСАНИЕ ИЗОБРЕТЕН Ь с:. г. Е А ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР У 921053, кл. Н 03 К 3/28, 1980.Авторское свидетельство СССР У 1001444, кл. Н 03 К 3/28, 1981. (54) УПРАВЛЯЕМЫИ ГЕНЕРАТОР ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике, Может быть использовано в радиоэлектронных устройствах, например в устройствах с фазовой автоподстройкой частоты, Цель изобретения - расширение диапазона регулирования частоты импульсов, Для достиже"ния поставленной цели в устройствовведены транзистор 9 и два диода 8и 12. Кроме того, устройство содержитинверторы 1-4, конденсаторы 5 и 7,постоянный резистор 6, резисторы 10и 11, входную шину управления 13.2 ил.Изобретение относится к импульсной технике и может быть использовано в радиоэлектронных устройствах, например н устройствах с фаэовой авто- подстройкой частоты. 5Цель изобретения - расширение диапазона регулирования частоты импульсовНа фиг,1 приведена электрическаясхема управляемого генератора; на 1 О фиг,2 - эпюра напряжения на входечетвертого инвертора.Управляемый генератор содержит четыре инвертора 1 - 4, конденсатор 5,постоянный резистор б, конденсатор 13 7, диод.8, транзистор 9, резисторы10 и 11, диод 12, входную шину управления 13, причем выход иннертора 1 соединен со входом иннертора 2, выход которого соединен со входом ин О вертора 3 и с одной иэ обклвдок конденсатора 5, вторая обкладка которого соединена со входом первого иннертора 1; выход инвертора 3 соединен с первым выводом резистора 6 и с од ной из обклвдок конденсатора 7, вто-рой вывод резистора б соединен со входом иннертора 1 и с анодом диода 8, катод которого соединен с выходом инвертора 4, вторая обкладка конден сатора 7 соединена с базой транзистора 9, эмиттер которого соединен со входом инвертора 4 и с первым вынодом резистора 1 О, второй вывод которого соединен с общей шиной, а коллектор транзистора 9 соединен с первым выводам резистора 11, второй вывод которого соединен с входной шиной управления 13, анод диода 12 соединен с общей шиной, а катад - с базой транзистора 9.Управляемый генератор импульсов работает следующим образом.1При переэарядах конденсатора 5 происходит изменение потенциала на 4 входе инвертора 1, который при достижении порога срабатывания переключается, соответственно меняются состояния инверторов 2 и 3. Появление на выходе инвертора З,высокого потен О циала передается через конденсатор и транзистор 9 на вход иннертора 4, на выходе которого соответственно устанавливается низкий потенциал, который, в свою очередь, через диод Я 8 шунтирует вход инвертора 1, удерживая при этом конденсатор 5 в разряженном состоянии, инвертор 3 удерживается н состоянии с высоким потенциалом нв выходе, Схема удержинается н этом состоянии пока конденсатор 7 не зарядится до потенциала,при котором на выходе иннертора 4установится высокий потенциал, Приэтом диод 8 смещается в обратномнаправлении и начинается заряд конденсатора 5 входным вытекакицим таком иивертора 1 и током, текущимчерез резистор 6. Потенциал конденсатора 5 достигает порога срабатывания,и инверторы 1 - 3 меняют свое состояние. На вьгходе иннертора 3 уста"нанливается низкий потенциал, и конденсаторбыстро разряжается черездиод 12, Конденсатор 5 разряжаетсячерез резистор б, и потенциал на входе иннертара 1 достигает порога срабатывания, инверторы 1-4 меняют своесостояние, и процессы повторяются вописанном порядке,Принцип управления частотой генератора. может быть рассмотрен с использованием эгооры, изображенной нафиг.2, где уровень напряжения Еуправляющее напряжение; Е, - порогсрабатываний иннертора 4, момент времени г. - время установления на вхооде инвертора 4 высокого потенциала,Кривая 1 представляет собой изменение потенциала на входе иннертора 4для случая, когдаЕ импгде Е - амплитуда импульса на выходе иннертора 3;Е - потенциал управляющего на)пряжения.Кривая 1 соответствует случаю, когдаЕ ЕЕимяворМаксимальное значение времени разряда конденсатора 7 и соответственно минимальное значение частоты генератора имеет место н первом случае.Для второго случая характерно наличие двух участков на эпюре входного потенциала инвертора 4.Участок С - э характеризуется быстрым зарядом конденсатора 7, когда оба перехода транзистора 9 смещены н прямом направлении, и заряд происходит через параллельно включенные резисторы 11 и 10.1224984 Формула изобретения Составитель О.АндроновТехред Л,Олейник Корректор М.Демчик Редактор И.Сегляник Заказ 1963/57 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Участок й -характеризуется тем, что транзистор 9 уже включен как эмиттерный повторитель, и соответственно заряд конденсатора 7 уже происходит через большое входное сопротивление его. В третьем случае, когда ЕЕсоответствует минимальному значению времени заряда конденсатора 7 и соответственно максимальному значению частоты генератора. В этом случае оба перехода транзистора остаются смещенными в прямом направлении в течение всего периода формирования импульса на выходе инвертора 4. Управляемый генератор импульсов, содержащий четыре инвертора, два конденсатора и три резистора, причем выход первого инвертора соединен с входом второго инвертора, выход которого соединен с входом третьего инвертора и с одной из обкладок первого 4конденсатора, вторая обкладка которого соединена с входом первого инвертора и с одним из выводов первого резистора, второй вывод которого соединен с первой обкладкой второго конденсатора, о т л и ч а ю щ и й с ятем, что; с целью расширения диапазона регулирования частоты импульсов,в него введены транзистор и два дио О да, при этом анод первого диода соединен с общей шиной, а катод - сбазой транзистора и с второй обкладкой второго конденсатора, первая обкладка которого соединена с выходом 15 третьего инвертора, эмиттер транзистора соединен с входом четвертого инвертора, а через второй резистор соединен с общей шиной, выход четвертого инвертора соединен с катодом вто рого диода, анод которого соединен спервым выводом первого резистора,коллектор транзистора соединен черезтретий резистор с входной шиной управления.
