Устройство для формирования амплитудно-манипулированных сигналов

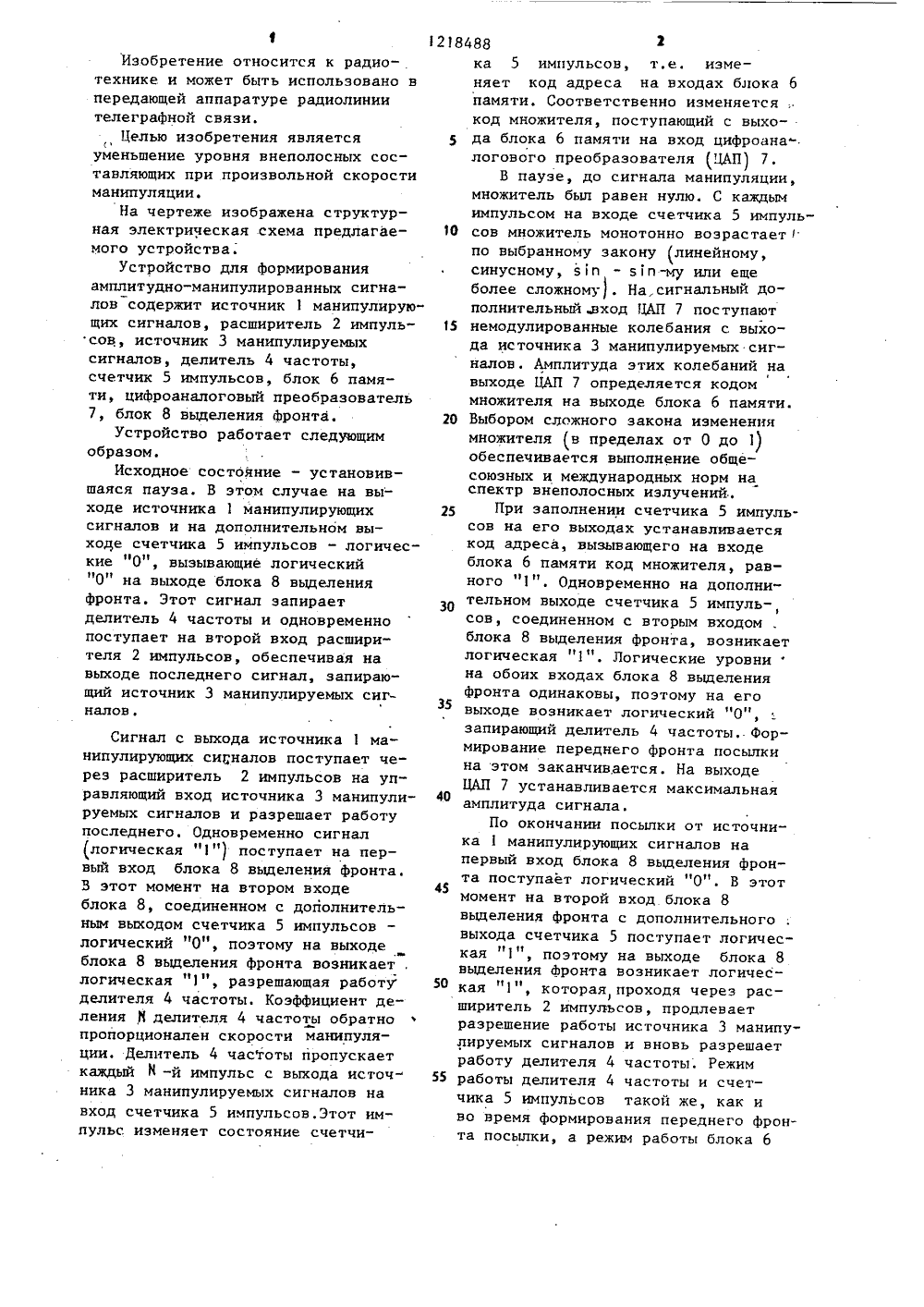

Изобретение относится к радиотехнике и может быть использовано в передающей аппаратуре радиолинии телеграфной связи.Целью изобретения является уменьшение уровня внеполосных составляющих при произвольной скорости манипуляции.На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство для Формирования амплитудно-манипулированных сигналов содержит источник 1 манипулирующих сигналов, расширитель 2 импульсов, источник 3 манипулируемых сигналов, делитель 4 частоты, счетчик 5 импульсов, блок 6 памяти, цифроаналоговый преобразователь 7, блок 8 вьщеления Фронта.Устройство работает следующим образом.Исходное состояние - установившаяся пауза. В этом случае на выходе источника 1 манипулирующих сигналов и на дополнительном выходе счетчика 5 импульсов - логические "О", вызывающие логический "О" на выходе блока 8 выделения фронта. Этот сигнал запирает делитель 4 частоты и одновременно поступает на второй вход расширителя 2 импульсов, обеспечивая на выходе последнего сигнал, запирающий источник 3 манипулируемых сигналов. Сигнал с выхода источника 1 манипулирующих сигналов поступает через расширитель 2 импульсов на управляющий вход источника 3 манипулируемых сигналов и разрешает работу последнего, Одновременно сигнал (логическая "1") поступает иа первый вход блока 8 вьщеления фронта.3 этот момент на втором входе блока 8, соединенном с дополнительным выходом счетчика 5 импульсов логический "О", поэтому на выходе блока 8 вьщеления фронта возникает, логическая "1", разрешающая работу делителя 4 частоты. Коэффициент деления К делителя 4 частоты обратно пропорционален скорости манипуляции, Делитель 4 часготы пропускает каждый 1 -й импульс с выхода источ" ника 3 манипулируемых сигналов на вход счетчика 5 импульсов. Этот импульс изменяет состояние счетчи 5 0 15 20 25 30 35 40 45 50 55 ка 5 импульсов, т.е. изменяет код адреса на входах блока 6памяти. Соответственно изменяется:код множителя, поступающий с выхода блока 6 памяти на вход цифроана"логового преобразователя (ЦАП) 7,В паузе, до сигнала манипуляции,множитель был равен нулю. С каждымимпульсом на входе счетчика 5 импульсов множитель монотонно возрастает гпо выбранному закону (линейному,синусному, з 1 п - з 1 п -му или ещеболее сложному, На,сигнальный дополнительный .вход ЦАП 7 поступаютнемодулированные колебания с выхода источника 3 манипулируемых сигналов. Амплитуда этих колебаний навыходе ЦАП 7 определяется кодоммножителя на выходе блока 6 памяти.Выбором сложного закона изменениямножителя (в пределах от О до 1)обеспечивается выполнение общесоюзных и международных норм наспектр внеполосных излучений,При заполнении счетчика 5 импульсов на его выходах устанавливаетсякод адреса, вызывающего на входеблока 6 памяти код множителя, равного "1". Одновременно на дополнительном выходе счетчика 5 импуль-,сов, соединенном с вторым входомблока 8 выделения фронта, возникаетлогическая "1". Логические уровнина обоих входах блока 8 вьщеленияфронта одинаковы, поэтому на еговыходе возникает логический О,запирающий делитель 4 частоты. Формирование переднего фронта посылкина этом заканчивается. На выходеЦАП 7 устанавливается максимальнаяамплитуда сигнала.По окончании посылки от источника 1 манипулирующих сигналов напервый вход блока 8 выделения фронта поступает логический "О". В этотмомент на второй вход блока 8вьщеления фронта с дополнительноговыхода счетчика 5 поступает логическая "1", поэтому на выходе блока 8выделения Фронта возникает логическая "1", которая, проходя через рас -ширитель 2 импульсов, продлеваетразрешение работы источника 3 манипулируемых сигналов и вновь разрешаетработу делителя 4 частоты. Режимработы делителя 4 частоты и счетчика 5 импульсов такой же, как иво время формирования переднего фронта посылки, а режим работы блока 61218488 10 15 20 25 30 35 40 Составитель О.Геллер Редактор Н.нвыдкая Техред Т.Тулик Корректор С.П 1 екмар е Заказ 1139/61 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП патент", г.Ужгород, ул. Проектная, 4 памяти несколько видоизменяется теперь каждый импульс на входе счетчика 5 импульсов вызывает монотонное убывание величины множителя. Технически реверсивный перебор значений множителя осуществляется либо эа счет перекодировки, либо за счет адресации к другой области памяти, В обоих случаях командой является сигнал, поступающий с дополнительного выхода счетчика 5 импульсов на дополнительный вход блока 6 памяти.При заполнении счетчика 5 импульсов на его выходах устанавливается .код адреса, вызывающего на выходе блока 6 памяти код множителя, равного нулю. Одновременно на дополнительном выходе счетчика 5 импульсов возникает логический "0", поступающий на второй вход блока 8 выделения фронта. Наличие одинаковых логических уровней на обоих входах блока 8 выделения фронта вызывает логический "0" на его выходе. Этот сигнал запирает делитель 4 частоты и через расширитель 2 импульсов запрещает работу источника 3 манипулируемых сигналов, так как на обоих входах расширителя 2 импульсов логический "0". На этом завершается формирование посылки, все блоки устройства вернулись в исходное состояние. При изменении скорости манипуля 1 ции информация о ее величине поступает на делитель 4 частоты. Коэффициент деления делителя 4 частоты изменяется обратно пропорционально скорости манипуляции с таким расчетом, чтобы длительность фронта скругления составляла примерно 203 от длительности элементарной посылки. Сочетание сложного законаизменения амплитуды выходного сигнала на фронтах скругления с зависимостью длительности фронта от скорости манипуляции позволяет уменьшить уровень внеполосных составляющих и обеспечить выполнение общесоюзных и международных норм при произвольной скорости манипуляции Формула изобретения 1 Устройство для формирования амплитудно-манипулированных сигналов, содержащее источник манипулирующих сигналов, выход которого соединен с первым входом расширителя импульсов, выход которого соединен с входом источника манипулируемых сигналов, выход которого подключен к первому входу делителя частоты, о т л и ч а ю щ е е с я тем, что, с целью уменьшения уровня внеполосных составляющих при произвольной скорости манипуляции, в него введены блок выделения фронта, блок памяти, цифроаналоговый преобразователь и счетчик импульсов, основные выходы которого соединены с основными входами блока памяти, основные выходы которого подключены к основным входам цифроаналогового преобразователя, дополнительный вход которого подключен к первому входу делителя частоты, второй вход которого подключен к выходу блока выделения фронта и к второму входу расширителя импульсов, первый вход которого соединен с первым входом. блока выделения фронта, второй вход которого подключен к дополнительному входу блока памяти;н к дополнительному выходу счетчика импульсов, вход которого соединен с выходом делителя частоты.
