Устройство кодирования амплитуды огибающей амплитудно модулированных сигналов

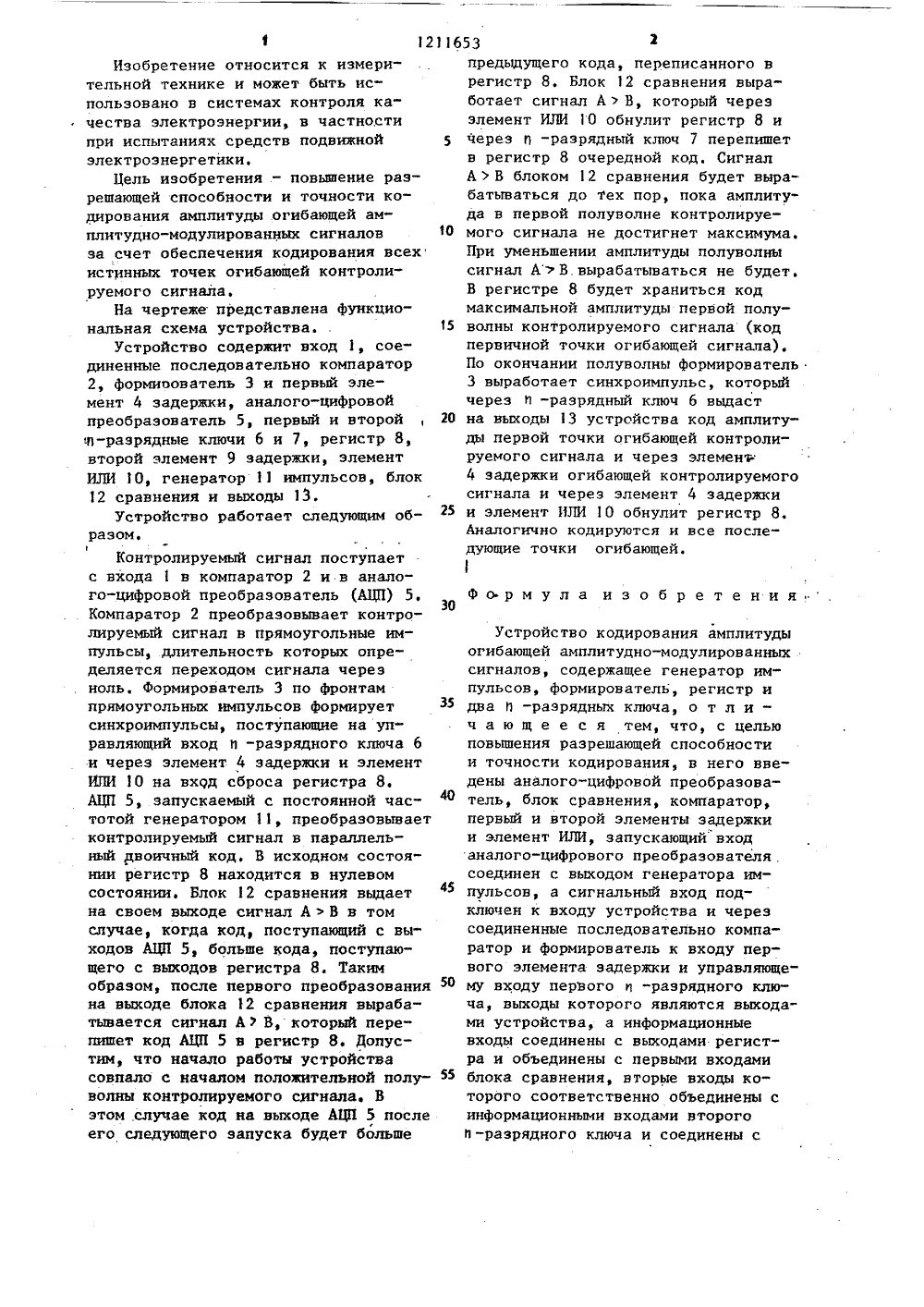

(54) УСТРОЙСТВО ДЫ ОГИВАЮЩЕЙ АЮ. НЫХ СИГНАЛОВ ДИРОВАНИЯ УДНО(21) 3780479/24-24(71) Научно-исследовательскийпроектио-конструкторский и технологический институт комплектногоэлектропривода(56) Авторское свидетельство СССРУ 783716, кл. С 01 К 29/06, 1978.Авторское свидетельство СССРУ 769729, кл, О 01 К 29/06,06.04.77 801211653 А(57) Изобретение относится к измерительной технике и может быть использовано в системах контроля качества электроэнергии, в частности при испытаниях средств передвижнойэлектроэнергетики. Цель изобретенияповышение разрешающей способностии .точности кодирования амплитудыогибающей амплитудно-модулированныхсигналов за счет обеспечения кодирования всех истинных точек огибающей контролируемого сигнала. Устройство содержит компаратор 2, соединенный с входом 1 устройства, формирователь 3, два элемента 4 и 9 задержки, аналого-цифровой преобразователь 5, два п -разрядных ключа 6и 7, регистр 8, элемент ИЛИ 10,генератор 11 импульсов и блок 12сравнения, 1 ил.Изобретение относится к измерительной технике и может быть использовано в системах контроля качества электроэнергии, в частностипри испытаниях средств подвижной 5электроэнергетики.Цель изобретения - повышение разрешающей способности и точности кодирования амплитуды огибающей амплитудно-модулированных сигналов 10за счет обеспечения кодирования всехистинных точек огибающей контролируемого сигнала.На чертеже представлена функциональная схема устройства. 15Устройство содержит вход 1, соединенные последовательно компаратор2, формиоователь 3 и первый элемент 4 задержки, аналого-цифровойпреобразователь 5, первый и второй , 20и-разрядные ключи 6 и 7, регистр 8,второй элемент 9 задержки, элементИЛИ 10, генератор 11 импульсов, блок12 сравнения и выходы 13,Устройство работает следующим об 25разом.Контролируемый сигнал поступаетс входа 1 в компаратор 2 и в аналого-цифровой преобразователь (АЦП) 5.Компаратор 2 преобразовывает контролируемый сигнал в прямоугольные импульсы, длительность которых определяется переходом сигнала черезноль, Формирователь 3 по фронтампрямоугольных импульсов формируетсинхроимпульсы, поступающие на управляющий вход П -разрядного ключа 6и через элемент 4 задержки и элементИЛИ 10 на вход сброса регистра 8,АЦП 5, запускаемый с постоянной час Ототой генератором 11, преобразовываетконтролируемый сигнал в параллельный цвоичный код. В исходном состоянии регистр 8 находится в нулевомсостоянии. Блок 12 сравнения выдаетна своем выходе сигнал АВ в томслучае, когда код, поступающий с выходов АЦП 5, больше кода, поступающего с выходов регистра 8. Такимобразом, после первого преобразования 5 Она выходе блока 12 сравнения вырабатывается сигнал А ) В, который перепишет код АЦП 5 в регистр 8. Допустим, что начало работы устройствасовпало с началом положительной полуволны контролируемого сигнала. Вэтом .случае код на выходе АЦП 5 послеего следующего запуска будет больше предыдущего кода, переписанного в регистр 8. Блок 12 сравнения выработает сигнал АВ, который через элемент ИЛИ 10 обнулит регистр 8 и через П -разрядный ключ 7 перепишет в регистр 8 очередной код. Сигнал А ) В блоком 12 сравнения будет вырабатываться до тех пор, пока амплитуда в первой полуволне контролируемого сигнала не достигнет максимума. При уменьшении амплитуды полуволны сигнал А В.вырабатываться не будет. В регистре 8 будет храниться код максимальной амплитуды первой полу- волны контролируемого сигнала (код первичной точки огибающей сигнала), По окончании полуволны формирователь 3 выработает синхроимпульс, который через П -разрядный ключ 6 выдаст на выходы 13 устройства код амплитуды первой точки огибающей контролируемого сигнала и через элемент 4 задержки огибающей контролируемого сигнала и через элемент 4 задержки и элемент ИЛИ 10 обнулит регистр 8. Аналогично кодируются и все последующие точки огибающей.Формула изобретенияУстройство кодирования амплитуды огибающей амплитудно-модулированных сигналов, содержащее генератор импульсов, формирователь, регистр и два П -разрядных ключа, о т л и - ч а ю щ е е с я тем, что, с целью повышения разрешающей способности и точности кодирования, в него введены аналого-цифровой преобразователь, блок сравнения, компаратор, первый и второй элементы задержки и элемент ИЛИ, запускающий вход аналого-цифрового преобразователя. соединен с выходом генератора импульсов, а сигнальный вход подключен к входу устройства и через соединенные последовательно компаратор и формирователь к входу первого элемента задержки и управляющему входу первого и -разрядного ключа, выходы которого являются выходами устройства, а информационные входы соединены с выходами регистра и объединены с первыми входами блока сравнения, вторые входы которого соответственно объединены с информационными входами второго и -разрядного ключа и соединены сСоставитель Д. ЗахароваРедактор М. Петрова Техред З,Палий Корректор И. Зрдейи,ее еуюФ в В 6 Заказ 636/49 Тираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 соответствующими выходами аналогоцифрового преобразователя, выходблока сравнения соединен через второй элемент задержки с управляющимвходом второго-разрядного ключа,выходы которого подключены к соот 21653 4ветствующим информационным входамрегистра, вход сброса которого соединен с выходом элемента ИЛИ,первый и второй входы которого соединены соответственнос выходамиблокасравнения и первого элемента задержки.
