Прибор для определения рефракции очковых линз для наблюдения далеких предметов

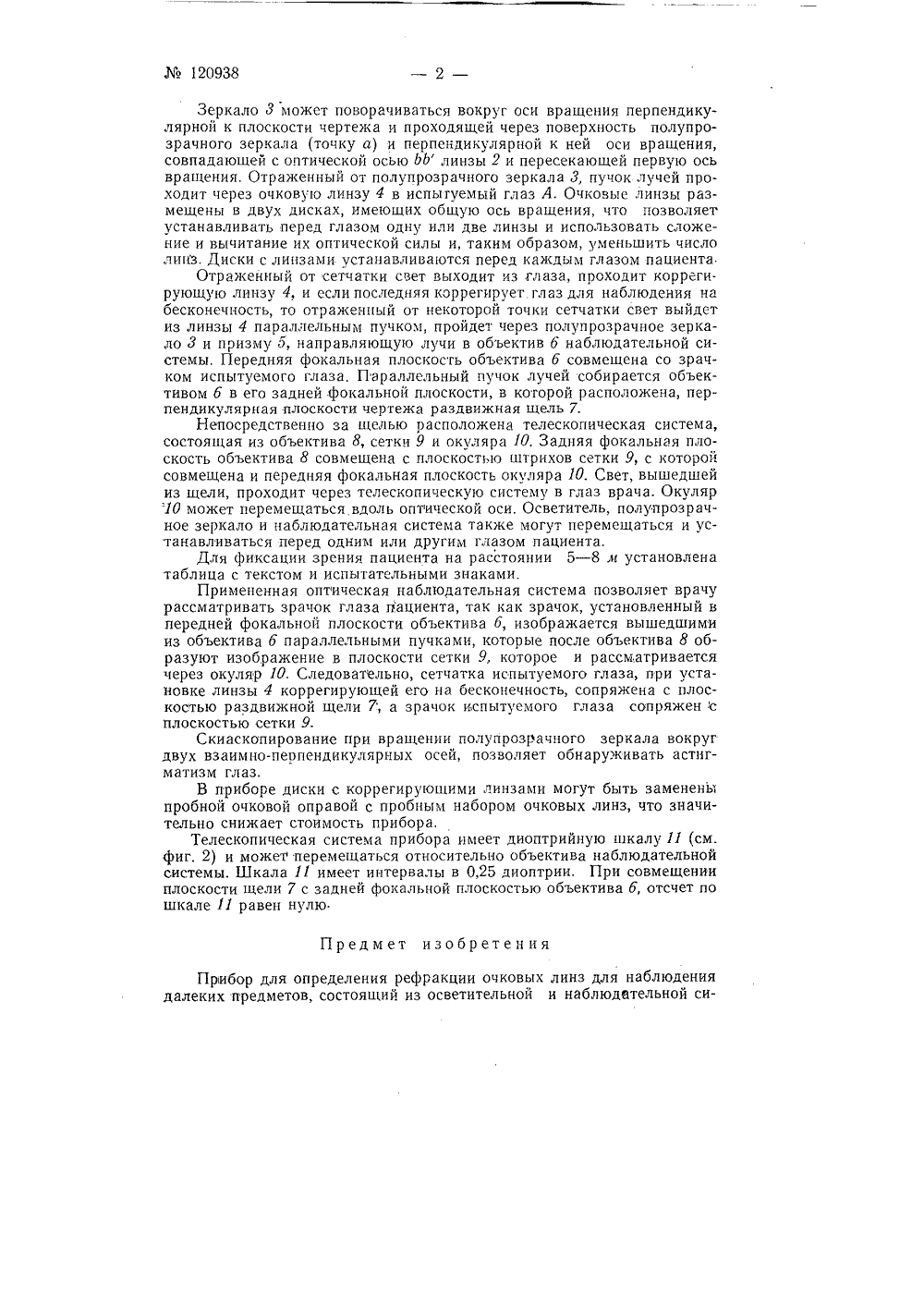

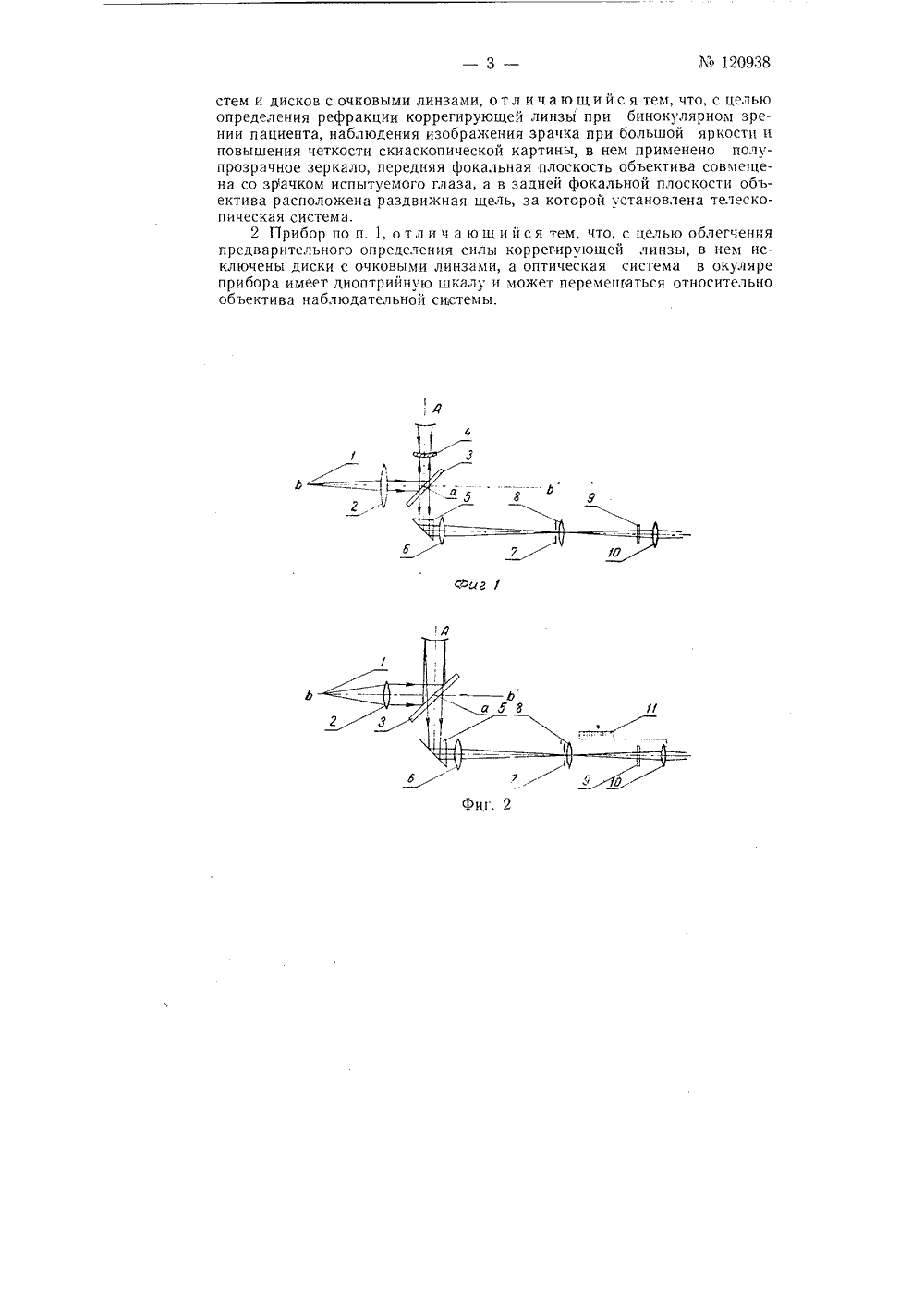

;., П 1 п йо.Ц.п;СССР САНИЕ ИЗОБРЕТЕНИ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Б. И. Васильев ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ РЕФРАКЦИИ ОЧКОВЫХ ЛИ ДЛЯ НАБЛЮДЕНИЯ ДАЛЕКИХ ПРЕДМЕТОВдекабря 1958 г. за612806/81 в Комитет открытий при Совете Министров Опубликовано в Бюллетене изобретенийЗаявлен делам изобретенпСР Ъ 13 за 195 В настоящее время определение рефракции очковых стекол, предназначенных для коррекции лаза на бесконечность, обычно производится субъективным методом при наблюдении пациентом испытательной таблицы, или с помощью глазных рефрактометров или с применением метода скиаскопии.Предлагается прибор для определения рефракции очковых линз для наблюдения далеких предметов, состоящий пз осветительной и наблюдательной систем и дисков с очковыми линзами. Прибор дает возможность определения рефракции коррегирующей линзы при бинокулярном зрении пациента, наблюдения изображения зрачка при большой яркости и повышения четкости скиаскопической картины,Особенность прибора заключается в том, что в нем применено полупрозрачное зеркало, передняя фокальная плоскость объектива совмещена со зрачком испытуемого глаза, а в задней фокальной плоскости объектива расположена раздвижная щель, за которой установлена телескопическая система.Для облегчения предварительного определения силы коррегирующей линзы в приборе могут быть исключены диски с очковыми линзами, а система, состоящая из раздвижной щели и телескопической системы, расположенной за ней выполнена с диоптрийной шкалой и может перемещаться относительно объектива наблюдательной системы.На фиг. 1 изображена схема предлагаемого прибора; на фиг. 2 - схема прибора, выполненного с диоптрийной шкалой.Прибор содержит источник света 1, установленный в фокусе линзы 2, параллельный пучок лучей от которого направляется к испытуемому глазу полупрозрачным зеркалом 3.120938Зеркало 3 может поворачиваться вокруг оси вращения перпендикулярной к плоскости чертежа и проходящей через поверхность полупрозрачного зеркала (точку а) и перпендикулярной к ней оси вращения, совпадающей с оптической осью ЬЬ линзы 2 и пересекающей первую ось вращения. Отраженный от полупрозрачного зеркала 3, пучок лучей проходит через очковую линзу 4 в испытуемый глаз А, Очковые линзы размещены в двух дисках, имеющих общую ось вращения, что позволяет устанавливать перед глазом одну или две линзы и использовать сложение и вычитание их оптической силы и, таким образом, уменьшить число лин 3. Диски с линзами устанавливаются перед каждым глазом пациентаОтраженный от сетчатки свет выходит из глаза, проходит коррегирующую линзу 4, и если последняя коррегирует глаз для наблюдения на бесконечность, то отраженный от некоторой точки сетчатки свет выйдет из линзы 4 параллельным пучком, пройдет через полупрозрачное зеркало 3 и призму Б, направляющую лучи в объектив б наблюдательной системы. Передняя фокальная плоскость объектива б совмещена со зрачком испытуемого глаза, Параллельный пучок лучей собирается объективом б в его задней фокальной плоскости, в которой расположена, перпендикулярная плоскости чертежа раздвижная щель 7,Непосредственно за щелью расположена телескопическая система, состоящая из объектива 8, сетки 9 и окуляра 10, Задняя фокальная плоскость объектива 8 совмещена с плоскостью штрихов сетки 9, с которой совмещена и передняя фокальная плоскость окуляра 10. Свет, вышедшей из щели, проходит через телескопическую систему в глаз врача. Окуляр 10 может перемещаться вдоль оптической оси, Осветитель, полупрозрачное зеркало и наблюдательная система также могут перемещаться и устанавливаться перед одним или другим глазом пациента,Для фиксации зрения пациента на расстоянии 5 - 8 м установлена таблица с текстом и испытательными знаками,Примененная оптимическая наблюдательная система позволяет врачу рассматривать зрачок глаза г 1 ациента, так как зрачок, установленный в передней фокальной плоскости объектива б, изображается вышедшими из объектива б параллельными пучками, которые после объектива 8 образуют изображение в плоскости сетки 9, которое и рассматривается через окуляр 10. Следовательно, сетчатка испытуемого глаза, при установке линзы 4 коррегирующей его на бесконечность, сопряжена с плоскостью раздвижной щели 7, а зрачок испытуемого глаза сопряжен с плоскостью сетки 9.Скиаскопирование при вращении полупрозрачного зеркала вокруг двух взаимно-перпендикулярных осей, позволяет обнаруживать астнгматизм глаз,В приборе диски с коррегируюгцими линзами могут быть заменень", пробной очковой оправой с пробным набором очковых линз, что значительно снижает стоимость прибора.Телескопическая система прибора имеет диоптрийную шкалу П (см. фиг, 2) и может перемещаться относительно объектива наблюдательной системы. Шкала 11 имеет интервалы в 0,25 диоптрии. При совмещении плоскости щели 7 с задней фокальной плоскостью объектива б, отсчет по шкале 11 равен нулюПредмет изобретенияПрибор для определения рефракции очковых линз для наблюдениядалеких предметов, состоящий из осветительной и наблюдательной систем и дисков с очковыми линзами, о т л и ч а ю щ и й с я тем, что, с целью определения рефракции коррегирующей линзы при бинокулярном зрении пациента, наблюдения изображения зрачка при большой яркости и повышения четкости скиаскопической картины, в нем применено полупрозрачное зеркало, передняя фокальная плоскость объектива совмещена со зрачком испытуемого глаза, а в задней фокальной плоскости обьектива расположена раздвижная щель, за которой установлена телескопическая система.2, Прибор по и. 1, о тл и ч а ю щ и й с я тем, что, с целью облегчения предварительного определения силы коррегирующей линзы, в нем исключены диски с очковыми линзами, а оптическая система в окуляре прибора имеет диоптрийную шкалу и может перемешаться относительно объектива наблюдательной системы.
