Устройство для измерения прироста деревьев по толщине
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1209098
Авторы: Богаткевич, Русаленко
Текст

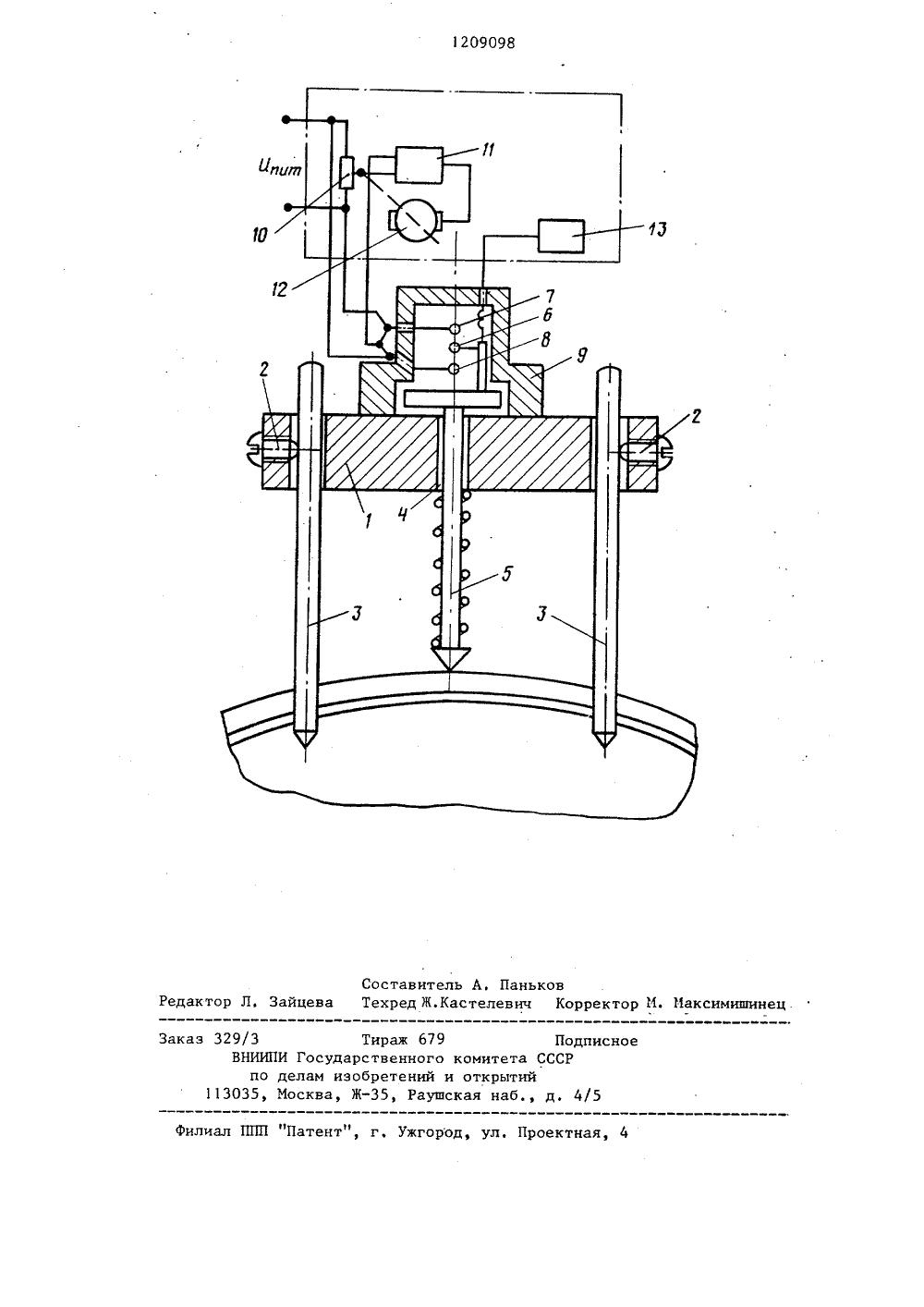

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 12090 51)4 А 01 00, С 01 В 5/06 БРЕ ЬСТВ ния непрерывстанционной а свободн злучатель минка и го,(56) Ф 65 ИЗМЕРЕНИЯЕ, сощей для и -ю ко с направл ержащ тержн ющейя, подпружинен а с возможност тельно мещения енты дл ержен крепл иксирующи корпуса н дерем,тель то, сности и Ф %м кже обеспече ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ К АВТОРСКОМУ СВ 21) 3776025/30-1522) 18.07,8446) 07,02.86. Бюл, й 571) Институт экспериментальнойотаники им. В. Ф, Купревича72) Р, В, Богаткевич и А. И. Русенко53) 631.547,2:681.2(088.8)Авторское свидетельство СССР0556, кл. А 01 С 7/00, 1977,(54) (57) 1. УСТРОЙСТВО ДЛЯПРИРОСТА ДЕРЕВЬЕВ ПО ТОЛЩ лич ающее ся лью повьппения чувствител очности отсчета, а нои автоматическои дирегистрации измерений, конце стержня закреплен а на корпусе - два приения, расположенных по обе стороны от излучателя вдоль нии перемещения стержня, кроме устройство снабжено иэмерительно схемой регистрирующего автоматического равновесного моста, с ко рой соединены приемники излучен2. Устройство по п. 1, о т л ч а ю щ е е с я тем, что, с цел защиты излучателя и приемников излучения от воздействия окруж среды, оно содержит крьппку закре ленную на корпусе.т л 3, Устроиство по п. 1, о ч а ю щ е е с я тем, что иэл1 О 15 20 25 30 35 40 Изобретение относится к областилесоведения, в частности к устройствам, применяемым для регистрацииприроста стволов деревьев в толщину.Цель изобретения - повышение чувствительности и точности отсчета,а также обеспечение непрерывной автоматической дистанционной регистрации измерений,На чертеже изображено предлагаемое устройство, общий вид.Устройство содержит корпус 1,который винтами 2 закрепляетсяна гвоздях 3, введенных в исследуемое дерево. В корпусе выполнено направляющее отверстие 4, в которомнаходится стержень 5, Одним концомон упирается в кору дерева. На другомразмещен излучатель 6, По линии перемещения излучателя 6 по обе егостороны установлены два приемникаизлучения 7 и 8, которые черезкрышку 9 имеют жесткую фиксацию скорпусом 1.Приемники 7 и 8 соединены с измерительной схемой регистрирующегоавтоматического равновесного моста,включающего реохорд 10, усилитель 11,двигатель 12 привода пера самописцаи движка рехорда. Излучатель подключен к источнику 13 напряжения.Устройство находится на деревепостоянно в течение всего вегетационного периода, Устанавливаетсяна северной стороне ствола дерева,диаметр которых не менее 8 см,Устройство работает следующимобразом.Подпружиненный стержень 5, касаясь коры дерева, смещается вдольсвоей оси по направляющему отверстию4 в результате действия камбия,тургорных, транспирационных и др.эффектов. Смещается также и излучатель 6, изменяя соотношние падающейэнергии на приемники 7 и 8 излучения. Приемники 7 и 8 излучения изменяют соотношение своих электрических сопротивлений. Это изменение отслеживается автоматическим равновесным мостом, при этом двигатель 12 перемещает перо самописца (не изображено , жестко связанное с движком реохорда 1 О,которое вычерчивает набланке график, отображающий изменение толщины ствола дерева во времеТаким образом, использование устройства позволяет повысить точность и чувствительность измерений, так как исключается погрешность изза визуального отсчета вследствие того, что установленный на стержне излучатель через приемники преобразуют механическое перемещение стержня в электрический сигнал, регистрируемый на бланке в виде графика,Получение непрерывной регистрируемой информации расширяет возможность использования данных измЕрений, Например, суточные колебания толщины ствола, их характер позволяют оценить физиологические показатели и дают .возможность из ежесуточных колебаний толщины ствола в связи с различными факторами (водный режим растений, температура и др.) вычислить величину прироста по радиусу,Возможность дистанционного измерения позволяет повысить качество получаемой информации, так как можно одновременно на разных участках ствола, на разных деревьях производить измерения и делать сравнительные оценки физиологических характеристик. Дистанционность обусловлена тем, что перемещение стержня преобразуется в электрический сигнал, который по проводам можно передавать на значительные расстояния (1-2 км),1209098 Составитель А, Паньковйцева Техред Ж.Кастелевич Корректор М. Максимишинец едактор Л 9 писное го ком от а аушская 4/ илиал ППП "Патент", г, Ужгород, ул, Проектная, 4 каэ 329/3 ВНИИПИ Г по дел 113035, МосТираж дарствен изобрете Ж, ета СССытийаб., д.
СмотретьЗаявка
3776025, 18.07.1984
ИНСТИТУТ ЭКСПЕРИМЕНТАЛЬНОЙ БОТАНИКИ ИМ. В. Ф. КУПРЕВИЧА
БОГАТКЕВИЧ РОСТИСЛАВ ВИТАЛЬЕВИЧ, РУСАЛЕНКО АРКАДИЙ ИВАНОВИЧ
МПК / Метки
Метки: деревьев, прироста, толщине
Опубликовано: 07.02.1986
