Шов для соединения листовых текстильных деталей и способ его получения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1207461
Автор: Лукьянов
Текст

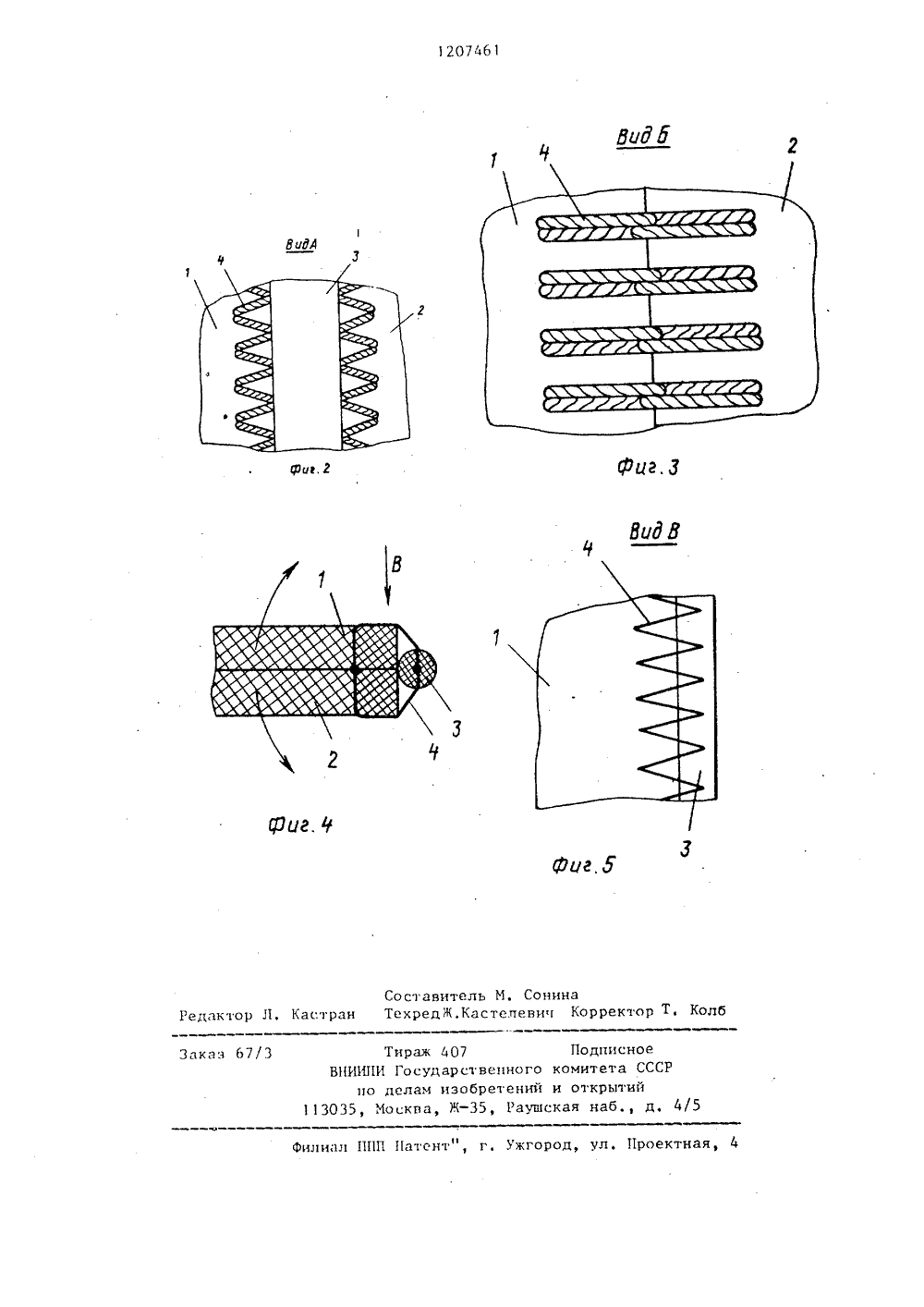

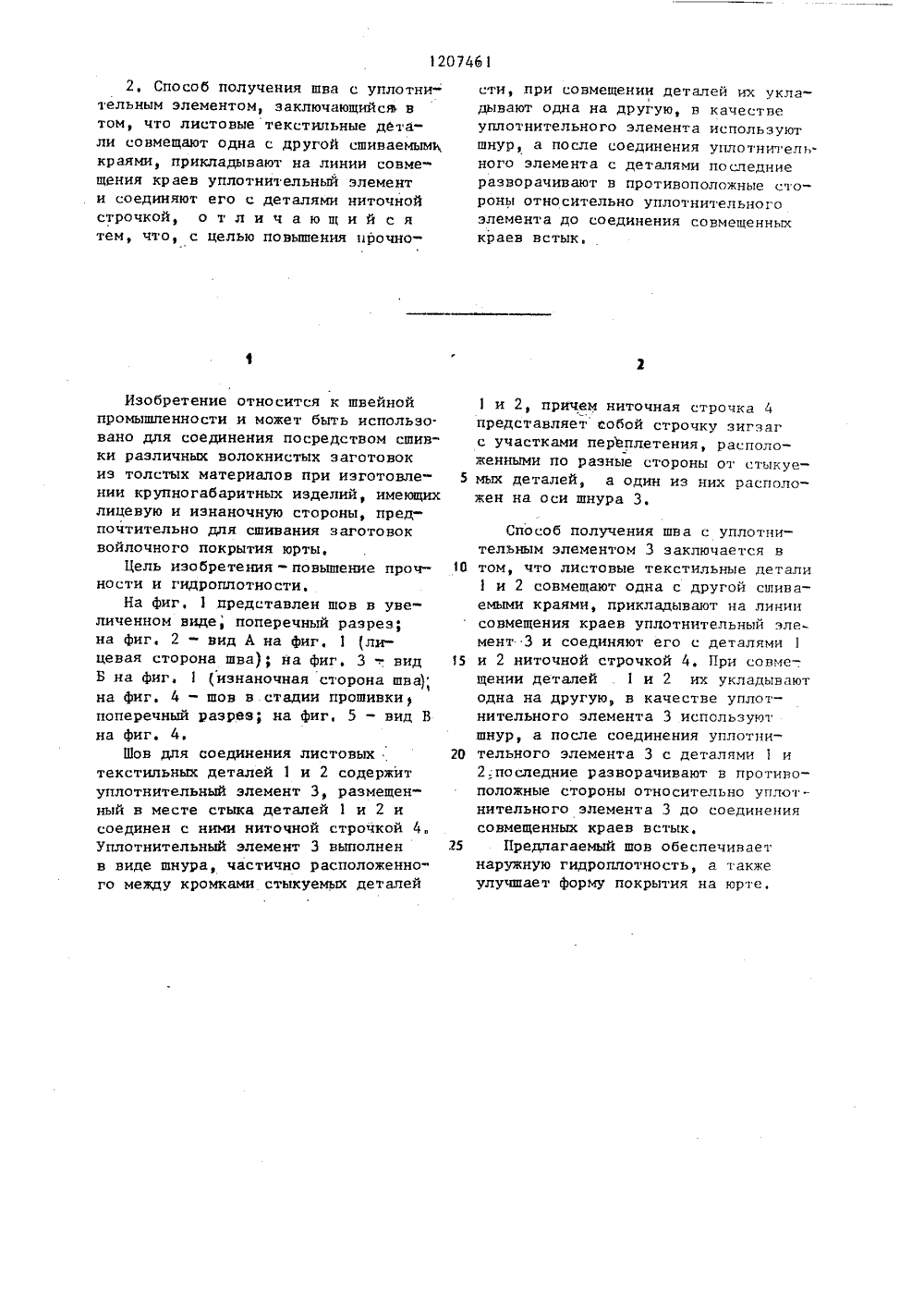

СОЮЗ СОВЕТСКИХСОЦИДЛИСТИЧЕСКИХРЕСПУБЛИК 24 1)4 А 4 ними оиэ водст ктмебель го ПО ОВЫХ ТЕ ПОЛУЧЕ аз инура. истовых ии уплот(56) Патент Франции2194кл.05 В 35/00, 1974.54) ШОВ ДЛЯ СОЕДИНЕНИЯ ЛИТИЛЬНЫХ ДЕТАЛЕЙ И СПОСОБ ЕНИЯ,1.57) 1. Шов для соединениятекстильных деталей, содерж,801207461 А нительный элемент, размещенный те стыка деталей и соединенный с ниточной строчкой, о т л и ч а щ и й с я тем, что, с целью и шения прочности и гидроплотност уплотнительный элемент выполнен виде шнура, частично расположен между краями стыкуемых деталей, чем ниточная строчка представля собой строчку зигзаг с участкам переплетения, расположенными по ные стороны от стыкуемых детале од из них расположен на120746 2, Способ получения шва с уплотнительным элементом, эаключающийсе в том, что листовые текстильные детали совмещают одна с другой сшиваемыьп краями, прикладывают на линии совмещения краев унлотнительный элемент и соединяют его с деталями ниточной строчкой, о т л и ч а ю щ и й с я тем, что, с целью повышения прочноИзобретение относится к швейной промышленности и может быть использо. вано для соединения посредством сшивки различных волокнистых заготовок из толстых материалов при изготовлении крупногабаритных изделий, имеющих лицевую и изнаночную стороны, предпочтительно для сшивания заготовок войлочного покрытия юрты.Цель изобретения - повышение прочности и гидроплотности.На фиг. 1 представлен шов в увеличенном виде, поперечный разрез; на фиг. 2 - вид А на фиг. 1 (лицевая сторона шва); на фиг. 3 в . вид Б на фиг, 1 (изнаночная сторона шва)1 на фиг. 4 - шов в стадии прошивки поперечный разрез; на фиг, 5 - вид Б на фиг. 4.Шов для соединения листовых текстильных деталей 1 и 2 содержит уплотнительный элемент 3, размещенный в месте стыка деталей 1 и 2 и соединен с ними ниточной строчкой 4, Уплотнительный элемент Э выполнен в виде шнура, частично расположенного между кромками стыкуемых деталей сти, при совмещении деталей их укладывают одна на другую, в качествеуплотнительного элемента используютшнур, а после соединения уплотнительного элемента с деталями последниеразворачивают в противоположные стороны относительно уплотнительногоэлемента до соединения совмещенныхкраев встык. 1 и 2, причем ниточная строчка представляет собой строчку зигзаг с участками переплетения, расположенными по разные стороны от стыкуе мых деталей, а один из них расположен на оси шнура 3. Способ получения шва с уплотнительным элементом 3 заключается в О том, что листовые текстильные детали1 и 2 совмещают одна с другой сшиваемыми краями, прикладывают на линиисовмещения краев уплотнительный элемент 3 и соединяют его с деталями 15 и 2 ниточной строчкой 4. При совме-.щении деталей 1 и 2 их укладываютодна на другую, в качестве уплотнительного элемента 3 используютшнур, а после соединения уплотни тельного элемента 3 с деталями 1 и2,последние разворачивают в противоположные стороны относительно уплотнительного элемента 3 до соединениясовмещенных краев встык.25 Предлагаемый шов обеспечиваетнаружную гидроплотность, а такжеулучшает форму покрытия на юрте,
СмотретьЗаявка
3703931, 23.02.1984
ЛЕНИНГРАДСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ЛЕНПРОЕКТМЕБЕЛЬ"
ЛУКЬЯНОВ ВИКТОР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A41D 27/24
Метки: листовых, соединения, текстильных, шов
Опубликовано: 30.01.1986
Код ссылки
<a href="https://patents.su/3-1207461-shov-dlya-soedineniya-listovykh-tekstilnykh-detalejj-i-sposob-ego-polucheniya.html" target="_blank" rel="follow" title="База патентов СССР">Шов для соединения листовых текстильных деталей и способ его получения</a>
