Формирователь импульсов

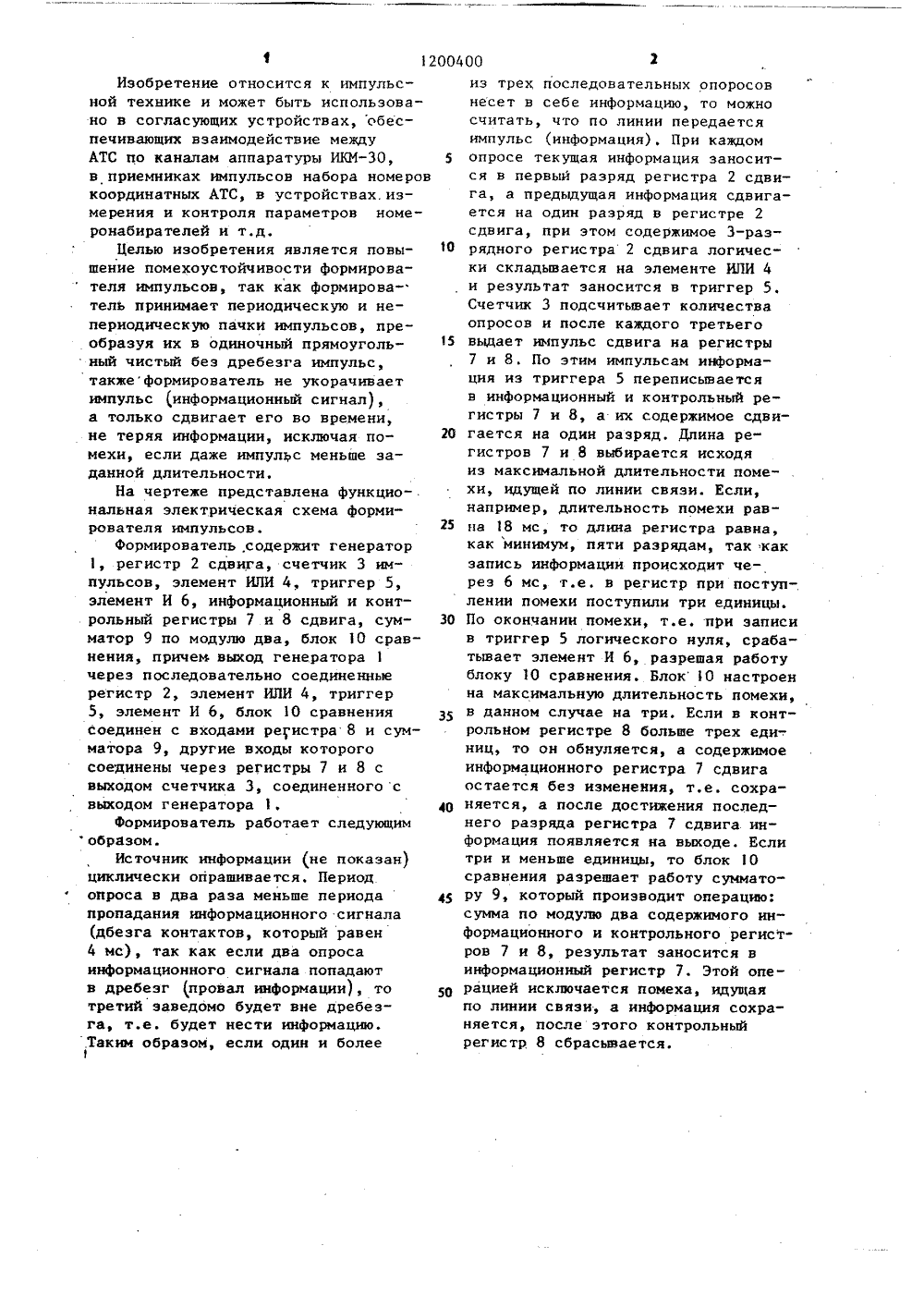

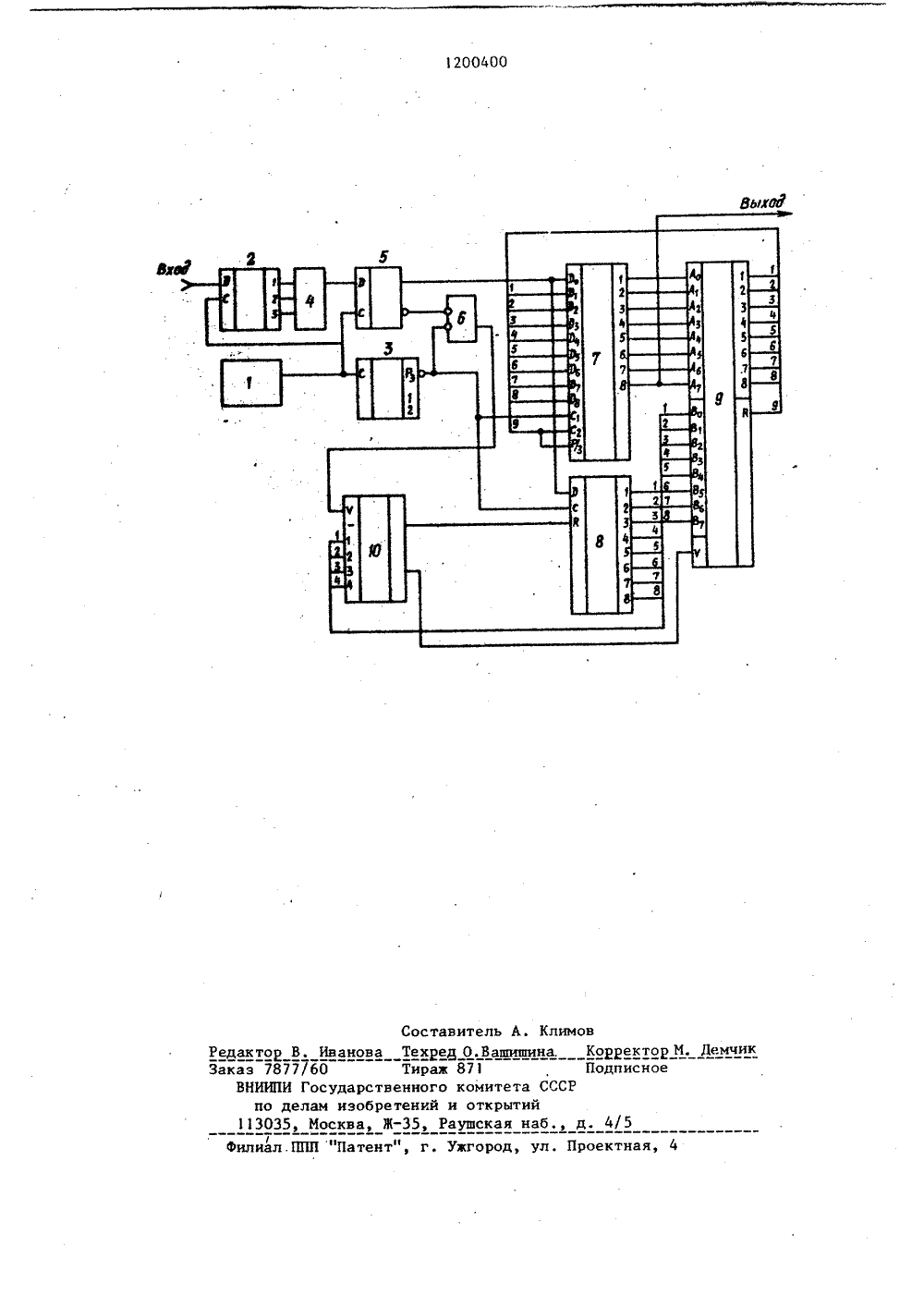

-еЦ "с ОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВЕНИ мои ми информационного и контрольногорегистров сдвига, а инверсный выходс первым входом элемента И, второйвход которого соединен с тактовымивходами информационного и контрольного регистров сдвига и с выходомсчетчика импульсов, выход элемента И соединен с управляющим входомблока сравнения, первый выход, которого соединен с управляющим входомсумматора по модулю два, а второйвыход - с установочным входом контрольного регистра сдвига, информационные входы блока сравнения соеи к и стра сдвига первыми вхо лю два, вых с информаци нтрольно ам оотве оды коонными умматора орого со ине входами информационного регистрасдвига, выходы которого соединеныс вторыми входами сумматора по мо а. СУДАРСТВЕННЫЙ НОМИТЕТ СССО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(54)(57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ,содержащий генератор, счетчик импульсов и триггер, о т л и ч а ю -щ и й с я тем, что, с целью повышения помехоустойчивости, в неговведены регистр .сдвига, элементИЛИ, информационный и контрольныйрегистры сдвига, элемент И, сумматор по модулю два и блок сравнения,причем тактовый вход регистра сдвига соединен с тактовыми входамитриггера, счетчика импульсов и свыходом генератора, выход регистрасдвига соединен свходами элемента ИЛИ, выход которого соединен синформационным входом триггера, пряод триггера соединен с выход иены с соответствующими выходами35 Изобретение относится к импульсной технике и может быть использовано в согласующих устройствах, обеспечивающих взаимодействие междуАТС по каналам аппаратуры ИКМ-ЗО, 5в приемниках импульсов набора номеровкоординатных АТС, в устройствах.измерения и контроля параметров номеронабирателей и т.д.Целью изобретения является повышение помехоустойчивости формирователя импульсов, так как формирователь принимает периодическую и непериодическую пачки импульсов, преобразуя их в одиночный прямоугольный чистый без дребезга импульс,такжеформирователь не укорачиваетимпульс (информационный сигнал),а только сдвигает его во времени,не теряя информации, исключая помехи, если даже импульс меньше заданной длительности,На чертеже представлена функциональная электрическая схема формирователя импульсов.г 5Формирователь, содержит генератор1, регистр 2 сдвига, счетчик 3 импульсов, элемент ИЛИ 4, триггер 5,элемент И 6, информационный и контрольный регистры 7 и 8 сдвига, сумматор 9 по модулю два, блок 10 сравнения, причем выход генератора 1через последовательно соединенныерегистр 2, элемент ИЛИ 4, триггер5, элемент И 6, блок 10 сравнениясоединен с входами регистра 8 и сумматора 9, другие входы которогосоединены через регистры 7 и 8 свыходом счетчика 3, соединенного свыходом генератора 1, 40Формирователь работает следующимобразом.Источник информации (не показан)циклически опрашивается. Период.опроса в два раза меньше периодапропадания информационного сигнала(дбезга контактов, который равен4 мс), так как если два опросаинформационного сигнала попадаютв дребезг (провал информации), тотретий заведомо будет вие дребезга, т.е. будет нести инфориацию..Такии образом, если один и более из трех последовательных опоросовнесет в себе информацию, то можносчитать, что по линии передаетсяимпульс (информация), При каждомопросе текущая информация заносится в первыи разряд регистра 2 сдвига, а предыдущая информация сдвигается на один разряд в регистре 2сдвига, при этом содержимое 3-разрядного регистра 2 сдвига логически складывается на элементе ИЛИ 4и результат заносится в триггер 5,Счетчик 3 подсчитывает количестваопросов и после каждого третьеговыдает импульс сдвига на регистры7 и 8. По этим импульсам информация из триггера 5 переписываетсяв информационный и контрольный регистры 7 и 8, а их содержимое сдвигается на один разряд. Длина регистров 7 и 8 выбирается исходяиз максимальной длительности помехи, идущей по линии связи. Если,например, длительность помехи равна 18 мс, то длина регистра равна,как минимум, пяти разрядам, так какзапись информации происходит через 6 мс, т.е. в регистр при поступ-,лении помехи поступили три единицы.По окончании помехи, т.е, при записив триггер 5 логического нуля, срабатывает элемент И 6, разрешая работублоку 10 сравнения. Блок 10 настроенна максимальную длительность помехи,в данном случае иа три. Если в контрольном регистре 8 больше трех единиц, то он обнуляется, а содержимоеинформационного регистра 7 сдвигаостается без изменения, т.е. сохраняется, а после достижения последнего разряда регистра 7 сдвига информация появляется на выходе. Еслитри и меньше единицы, то блок 10сравнения разрешает работу сумматору 9, который производит операцию:сумма по модулю два содержимого информационного и контрольного регистров 7 и 8, результат заносится винформационный регистр 7. Этой операцией исключается помеха, идущаяпо линии связи, а информация сохраняется, после этого контрольныйрегистр 8 сбрасывается,200400 ВьцаР Корректор И ЛемчикПодписное акто 0 Тираж 871сударственного комитета СССР ам изобретений и открытий осква, Ж, Раушская наб.,илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 каз 7877/ВНИИПИ Гло дел113035, И Составитель А. КлимИванова Техреду О.Вашщпина.
