Устройство кодирования цифровых сигналов для магнитной записи

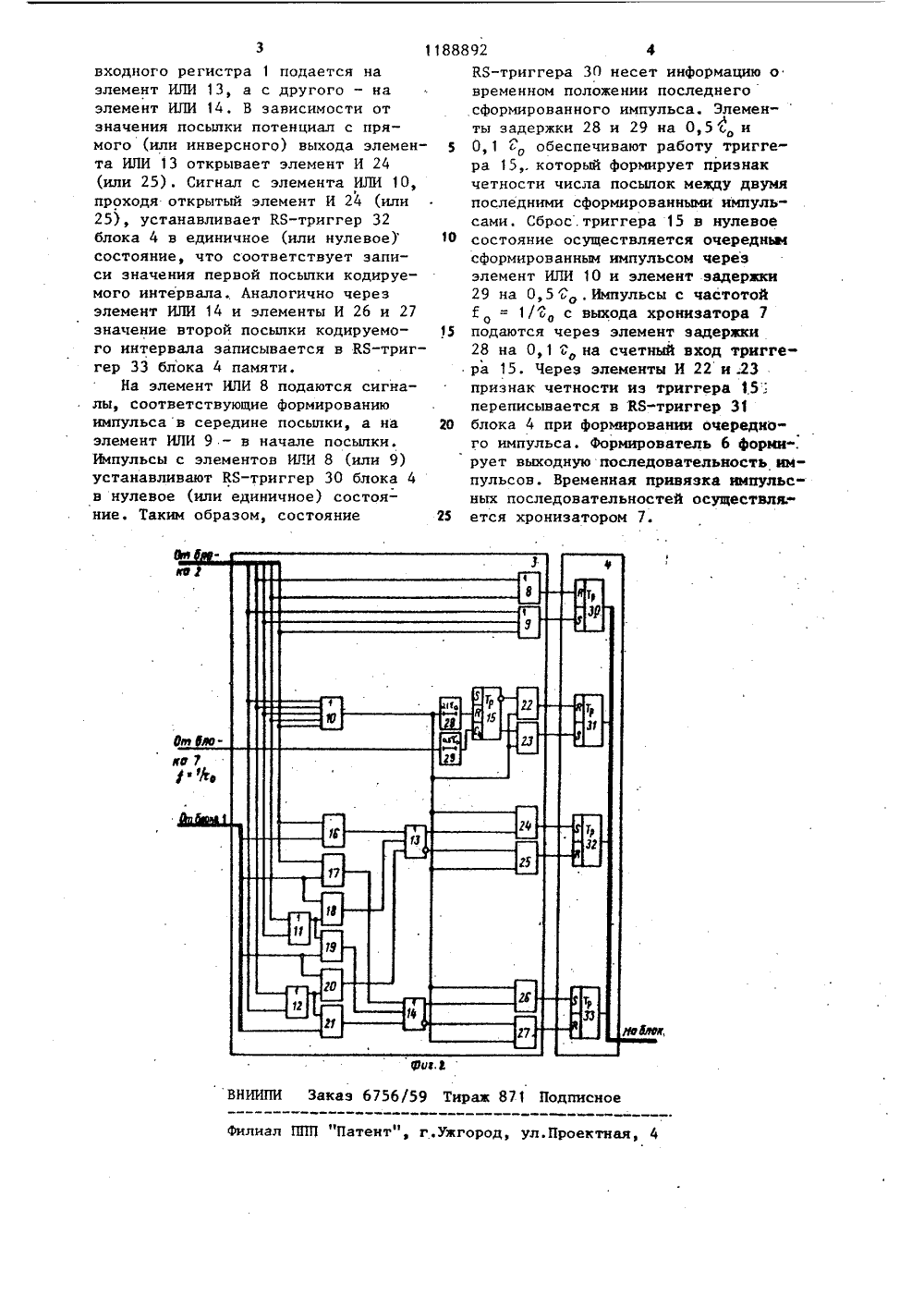

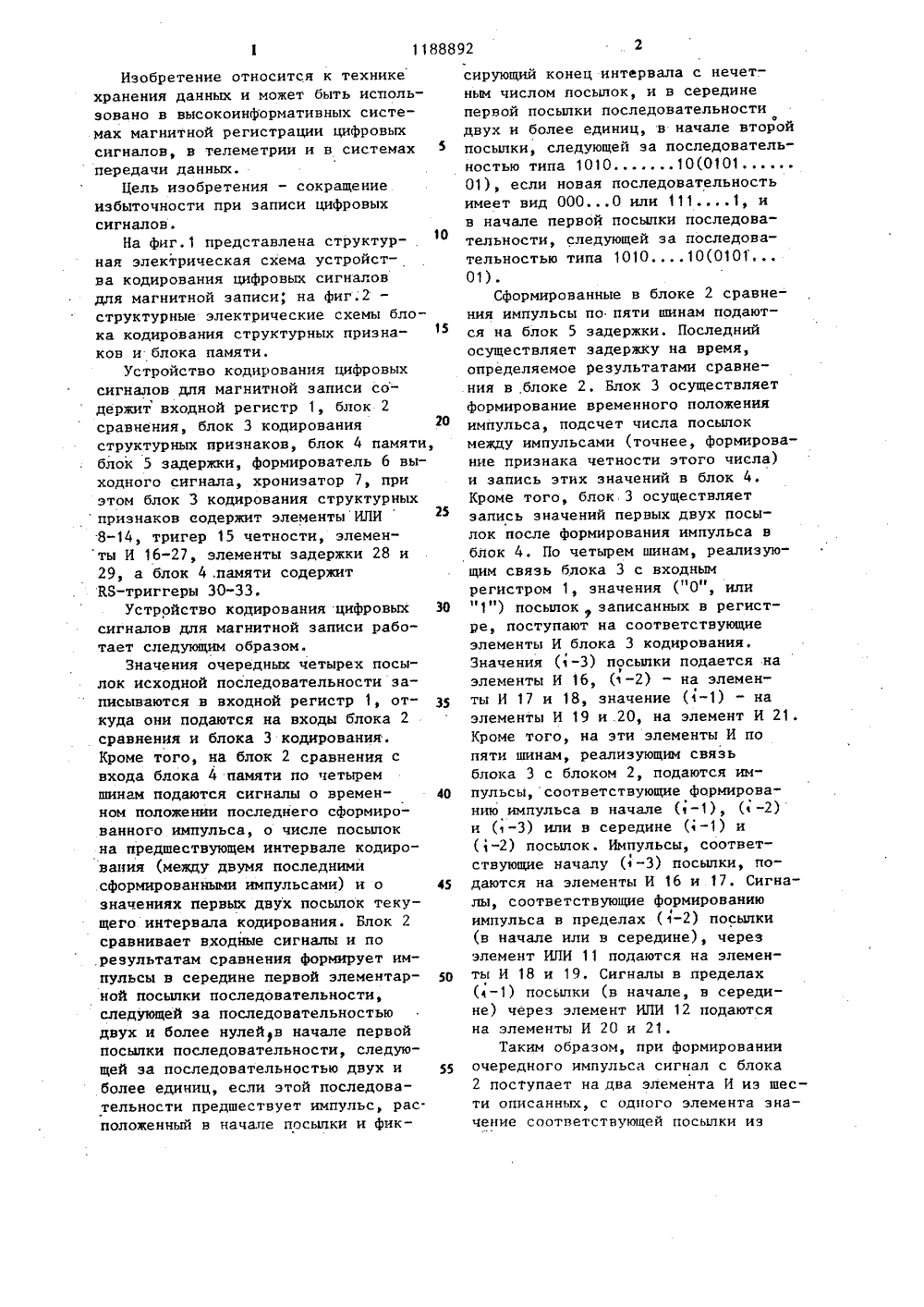

30 Изобретение относится к технике хранения данных и может быть использовано в высокоинформативных системах магнитной регистрации цифровых сигналов, в телеметрии и в системах передачи данных.Цель изобретения - сокращение избыточности при записи цифровых сигналов.На фиг.1 представлена структурная электрическая схема устройства кодирования цифровых сигналов для магнитной записи, на фиг.2 - структурные электрические схемы блока кодирования структурных признаков и блока памяти.Устройство кодирования цифровых сигналов для магнитной записи со- держит входной регистр 1, блок 2 сравнения, блок 3 кодирования структурных признаков, блок 4 памяти блок 5 задержки, формирователь 6 выходного сигнала, хронизатор 7, при этом блок 3 кодирования структурных признаков содержит элементы ИЛИ 8-14, тригер 15 четности, элемен" ты И 16"27, элементы задержки 28 и 29, а блок 4 .памяти содержит КБ-триггеры 30"33.Устройство кодирования цифровых сигналов для магнитной записи работает следующим образом.Значения очередных четырех посылок исходной последовательности записываются в входной регистр 1, откуда они подаются на входы блока 2 сравнения и блока 3 кодирования. Кроме того, на блок 2 сравнения с входа блока 4 памяти по четырем шинам подаются сигналы о временном положении последнего сформированного импульса, о числе посылок на предшествующем интервале кодирования (между двумя последними сформированными импульсами) и о значениях первых двух посылок текущего интервала кодирования. Блок 2 сравнивает входные сигналы и по .результатам сравнения формирует импульсы в середине первой элементарной посылки последовательности, следующей за последовательностью двух и более нулейв начале первой посылки последовательности, следующей за последовательностью двух и более единиц, если этой последовательности предшествует импульс, расположенный в начале посылки и фик 5 1 О 15 20 25 35 45 50 55 сирующий конец интервала с нечетным числом посылок, и в серединепервой посылки последовательностиОдвух и более единиц, в начале второйпосылки, следующей за последовательностью типа 101010(0101,.01), если новая последовательностьимеет вид 0000 или 1111, ив начале первой посылки последовательности, следующей за последовательностью типа 101010(010101),Сформированные в блоке 2 сравнения импульсы по пяти шинам подаются на блок 5 задержки. Последнийосуществляет задержку на время,определяемое результатами сравнения в,блоке 2. Блок 3 осуществляетформирование временного положенияимпульса, подсчет числа посылокмежду импульсами (точнее, формирование признака четности этого числа)и запись этих значений в блок 4.Кроме того, блок 3 осуществляетзапись значений первых двух посылок после формирования импульса вблок 4. По четырем шинам, реализующим связь блока 3 с входнымрегистром 1, значения ("0", или"1") посылок записанных в регистУре, поступают на соответствующиеэлементы И блока 3 кодирования.Значения (-3) посыпки подается наэлементы И 16, ( -2) - на элементы И 17 и 18, значение (-1) - наэлементы И 19 и .20, на элемент И 21.Кроме того, на эти элементы И попяти шинам, реализующим связьблока 3 с блоком 2, подаются импульсы,соответствующие формированию импульса в начале (ф), ( -2)и ( -3) или в середине ( -1) и(-2) посылок. Импульсы, соответствующие началу ( -3) посылки, подаются на элементы И 16 и 17. Сигналы, соответствующие формированиюимпульса в пределах (-2) посыпки(в начале или в середине), черезэлемент ИЛИ 11 подаются на элементы И 18 и 19. Сигналы в пределах(а) посылки (в начале, в середине) через элемент ИЛИ 12 подаютсяна элементы И 20 и 21.Таким образом, при формированииочередного импульса сигнал с блока2 поступает на два элемента И из шести описанных, с одного элемента значение соответствующей посылки из675 НИИПИ Тираж 871 Подписно Патент", г.ужгород, ул.Проектная,филиа 3 1 входного регистра 1 подается на элемент ИЛИ 13, а с другого - на элемент ИЛИ 14, В зависимости от значения посылки потенциал с прямого (или инверсного) выхода элемента ИЛИ 13 открывает элемент И 24 (или 25). Сигнал с элемента ИЛИ 1 О, проходя открытый элемент И 24 (или 25), устанавливает КЯ-триггер 32 блока 4 в единичное (или нулевое) состояние, что соответствует записи значения первой посылки кодируемого интервала. Аналогично через элемент ИЛИ 14 и элементы И 26 и 27 значение второй посыпки кодируемого интервала записывается в КЯ-триггер 33 блока 4 памяти.На элемент ИЛИ 8 подаются сигналы, соответствующие формированию импульсав середине посылки, а на элемент ИЛИ 9 - в начале посылки. Импульсы с элементов ИЛИ 8 (или 9) устанавливают КЯ-триггер 30 блока 4 в нулевое (или единичное) состояние. Таким образом, состояние 188892 4КЯ-триггера 30 несет информацию овременном положении последнегосформированного импульса. Элементы задержки 28 и 29 на 0,5 , и,4 5 О, 1обеспечивают работу триггера 15,. который формирует признакчетности числа посылок между двумяпоследними сформированными импульсами. Сброс.триггера 15 в нулевое 10 состояние осуществляется очереднымсформированным импульсом черезэлемент ИЛИ 10 и элемент задержки29 на 0,5 с , Импульсы с частотойГ = 1/с выхода хронизатора 7 15 подаются через элемент задержки28 на О, 1 С на счетный вход триггера 15. Через элементы И 22 и .23признак четности из триггера 15;переписывается в КЯ-триггер 31 20 блока 4 при формировании очередного импульса. формирователь 6 форми-.рует выходную последовательность импульсов. Временная привязка импульсных последовательностей осуществля.- 25 ется хронизатором 7.
