Устройство передачи информации с защитой от ошибок

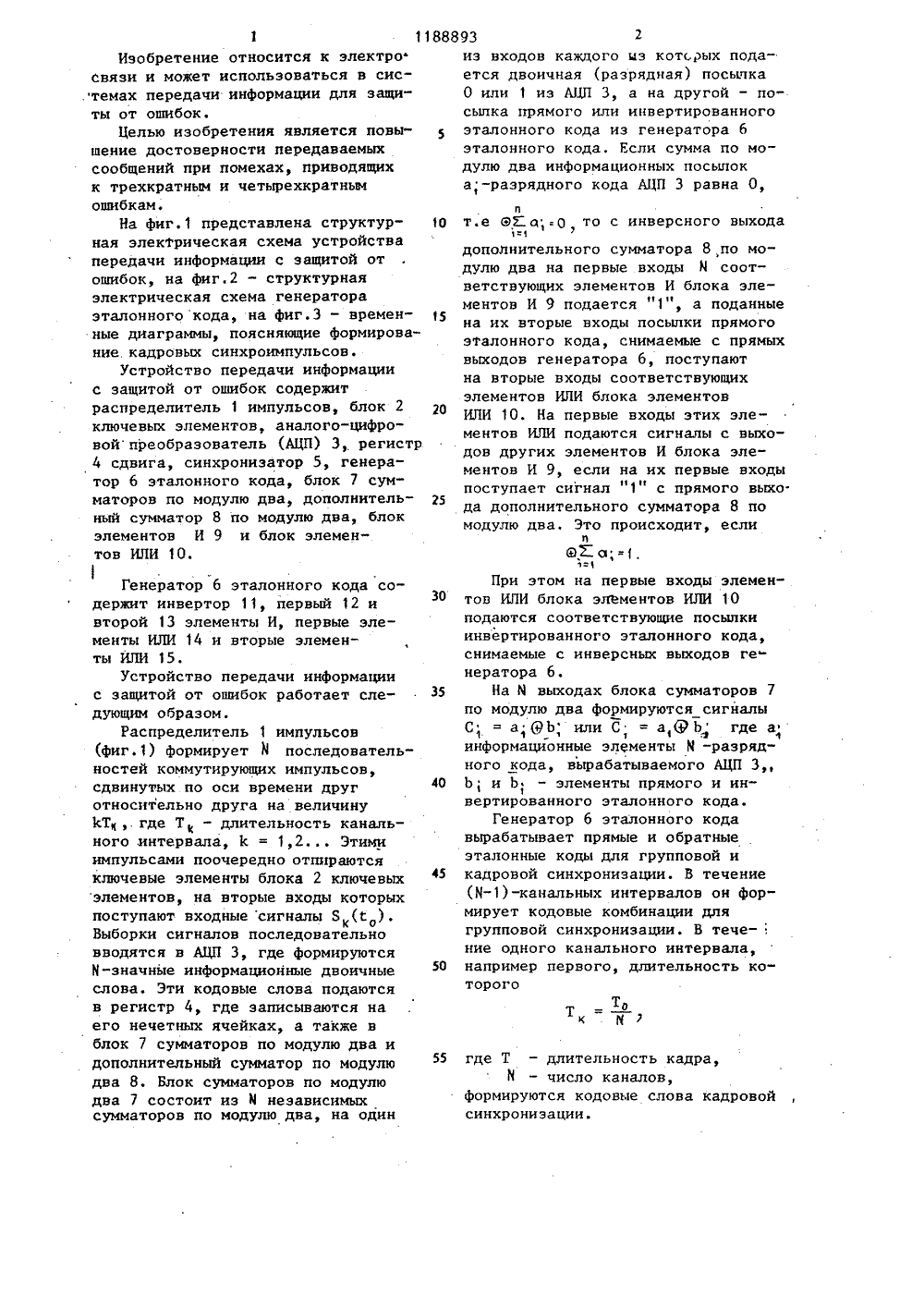

(5) 4 Н ЕНИЯ ТОРСНОМУ СВИДЕТЕЛЬСТВУ вича ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ПИСАНИЕ ИЗО(71) Ленинградский электротехнический институт связиим. проф. М.А, Бонч-Бруе(56) Шпяпоберский В,И, Основытехники передачи дискретных сообщений. М. Связь, 1973, с. 317-320,261 рис. 3,11,Авторское свидетельство СССРУ 815945, кл, Н 04 1. 1/1 О, 1979.(54)(57) УСТРОЙСТВО ПЕРЕДАЧИ ИНФОРМАЦИИ С ЗАЩИТОЙ ОТ ОШИБОК, содержащее последовательно соединенные сии.хронизатор, распределитель импульсов, блок ключевых элементов и .аналого-цифровой преобразователь, атакже регистр сдвига, блок элементов И и генератор эталонного кода,вход синхроимпульсов кодовых группкоторого подключен к выходу синхронизатора, причем информационныевходы блока ключевых элементов ивыход регистра сдвига являютсясоответственно входами и выходомустройства, о т л и ч а ю щ е е с ятем, что, с целью повышения достоверности передаваемых сообщенийпри помехах, приводящих к трехкратным и четырехкратным ошибкам, введены блок элементов ИЛИ, блоксумматоров по модулю два и дополнительный сумматор по модулю два,при этом М выходов аналого-цифрового преобразователя подсоединенык соответствующим первым информационным входам регистра сдвига,Я первым входам блока сумматоровпо модулю два и к М входам дополнительного сумматора по модулюдва, вход кадровых синхроимпульсовгенератора эталонного кода подключен к выходу кадровых синхроимпульсов распределителя импульсов,прямые и инверсные выходы генератораэталонного кода через блок элементов И и блок элементов ИЛИ подсоединены к соответствующим И вторымвходам блока сумматоров по модулюдва, прямой и инверсный выходыдополнительного сумматора по модулюдва подсоединены соответственно кобъединенным вторым входам и объединенным третьим входам блока элементов И, а К выходов блока сумматоров по модулю два подсоединенык соответствующим вторым информационным входам регистра сдвига,тактовый вход аналого-цифровогопреобразователя объединен с входомраспределителя импульсов, а тактовыйвход регистра сдвига подсоединенк выходу синхронизатора.1 1Изобретение относится к электро. связи и может использоваться в сис. темах передачи информации для защиты от ошибок.Целью изобретения является повышение достоверности передаваемых сообщений при помехах, приводящих к трехкратным и четырехкратным ошибкам.На фиг.1 представлена структурная электрическая схема устройства передачи информации с защитой от ошибок, на фиг.2 - структурная электрическая схема генератора эталонного кода, на фиг.Э - временные диаграммы, поясняющие формирование кадровых синхроимпульсов.Устройство передачи информации с защитой от ошибок содержит распределитель 1 импульсов, блок 2 ключевых элементов, аналого-цифровойпреобразователь (АЦП) Э, регистр 4 сдвига, синхронизатор 5, генератор 6 эталонного кода, блок 7 сумматоров по модулю два, дополнительный сумматор 8 по модулю два, блок элементов И 9 и блок элементов ИЛИ 10.Генератор 6 эталонного кода содержит инвертор 11, первый 12 и второй 13 элементы И, первые элементы ИЛИ 14 и вторые элементы ИЛИ 15.Устройство передачи информации с защитой от ошибок работает следующим образом.Распределитель 1 импульсов(фиг,1) формирует 8 последовательностей коммутирующих импульсов,сдвинутых по оси времени друг относительно друга на величину 1 сТ,. где Т - длительность канального интервала, 1 с = 1,2 Этимиимпульсами поочередно отпираются ключевые элементы блока 2 ключевых элементов, на вторые входы которыхпоступают входные сигналы ЯИ ) Выборки сигналов последовательно вводятся в АЦП 3, где формируются 0-значные информационные двоичныеслова, Эти кодовые слова подаются в регистр 4, где записываются на его нечетных ячейках, а также в блок 7 сумматоров по модулю два и дополнительный сумматор по модулю два 8. Влок сумматоров по модулю два 7 состоит из М независимых сумматоров по модулю два, на один188893 2 Т к К 10 15 20 25 30 35 40 45 50 из входов каждого ыз которых подается двоичная (разрядная) посылкаО или 1 из АЦП 3, а на другой - посыпка прямого или инвертированногоэталонного кода из генератора 6эталонного кода. Если сумма по модулю два информационных посылока;-разрядного кода АЦП 3 равна О,ит. е ЭЕ а, = О то с инверсного выхода дополнительного сумматора 8,по модулю два на первые входы й соответствующих элементов И блока элементов И 9 подается "1", а поданные на их вторые входы посылки прямого эталонного кода, снимаемые с прямых выходов генератора 6, поступают на вторые входы соответствующих элементов ИПИ блока элементов ИЛИ 10. На первые входы этих элементов ИЛИ подаются сигналы с выходов других элементов И блока элементов И 9, если на их первые входы поступает сигнал "1" с прямого выхо. да дополнительного сумматора 8 по модулю два. Это происходит, еслиоИ," а;=1,При этом на первые входы элементов ИЛИ блока элементов ИЛИ 10 подаются соответствующие посыпки инвертированного эталонного кода, снимаемые с инверсных выходов ге нератора 6.На Й выходах блока сумматоров 7 по модулю два формируются сигналы С = а ЯЪ; или С = а,(Р Ь где а информационные элементы М -разрядного кода, вырабатываемого АЦП 3 Ь; и Ь; - элементы прямого и инвертированного эталонного кода.Генератор 6 эталонного кода вырабатывает прямые и обратные эталонные коды для групповой и кадровой синхронизации. В течение (М)-канальных интервалов он формирует кодовые комбинации для групповой синхронизации. В тече- , ние одного канального интервала, например первого, длительность ко- торого где Т - длительность кадра,8 - число каналов,формируются кодовые слова кадровойсинхронизации.. ной форме подается на выход устройства передачи информации с защитойот ошибок; Далее через модулятор(не показан) информация поступаетв канал связиВ передаваемых по каналу.связи кодовых комбинациях заложены сведения об эталонном коде, таккак при передаче возможны следующиеварианты: 3Структурная схема генератора 6 (фиг.2) соответствует прямому кодугрупповой синхронизации 101001 (обратный код 0101100), а для кадровой синхронизации структурная схема генератора 6 соответствует прямому коду 1100101 (обратный код 0011010).Для формирования кадровых сигналов с второго выхода распределителя 1 импульсов (фиг.1) на вход генератора 6 поступает последовательность импульсов (фиг.38) длительностью Т и периодом следования Т, а иэ синхронизатора 5 подается йоследовательность синхроимпульсов (фиг.Зц) с частотой следования слов (кодовых групп), На .выходе второго элемента И 13 в результате воздействия на его вход двух последовательностей образуется последовательность коротких импуль 1 сов с частотой следования Ро Т.а (фиг.3) равной частоте повторения кадров. На выходе первого элемента И 12 образуется последовательность коротких импульсов с частотой следования слов, иэ которой изъяты импульсы, например, 1-го канала (фиг.З). При подаче на входы первых элементов ИЛИ 14 импульсов с выходов первого 12 и второ го 13 элементов И в течение 1-го канального интервала на выходе генератора 6 формируется параллельный эталонный код 1100101 и 0011010, служащий для кадровой синхронизации, а в течение остальных (И)-канальных интервалов образуется код,1010011 и 0101100. а;Ь;,а;9 Ь;,а;9 Ь,а. ЮЬ;,еСвч 2Сфг 20 30: Таким образом, АЦП 3 формируютинформационные К - значные кодовые комбинации, которые записываютсяв первых М (например, нечетных) ячейках регистра 4. Эти кодовыеслова поступают .также на дополнительный сумматор 8 по модулю дваи блок 7 сумматоров по модулю два,на вторые й входы которого подается прямой или обратный код кадровой или групповой синхронизации.В блоке 7 сумматоров по модулю два образуется М разрядное слово С 1 Сг С каждый элемент которого есть результат суммированияпо модулю два информационного элемента а; и элемента эталонного где Ь - элементы прямого кодагрупповой синхронизации,Ь; - элементыобратного кодагрупповой синхронизации,Ь; - элементы прямого кодакадровой синхронизации,Ь - элементы обратного кодагкадровой синхронизации.На приемной стороне выполняютсяследукнцие операции:е6,:Ос. а;,к к к.Ъ =а О+с351)и, - .(Ь;оЪ".,),где а - информационные элементы,выделенные на выходе де 40 тектора,с, - принятые элементы С,Хл)Ъ,. - элементы восстановленногоэталонного кода,.Ь; - элементы эталонного кода,45 вырабатываемого местнымгенератором.и+Если 8 3 52 2при нечетном иии 8Ь - при четном и, где Ь -50пороговый уровень то вырабатывается сигнал 8О, и от местногогенератора эталонного кода (приемной стороны) берется прямой код Ьг.ЬпЬЕслй 8 ( Ь то 8 = 1 и от местного генератора эталонного кода берется обратный кот Ь ЬгЬ .1188893 фее. Г Составитель В, ОрловТехред А.Кикемезей Корректор М, Демчик Редактор Н, Швыдкая Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
