Регенератор импульсов

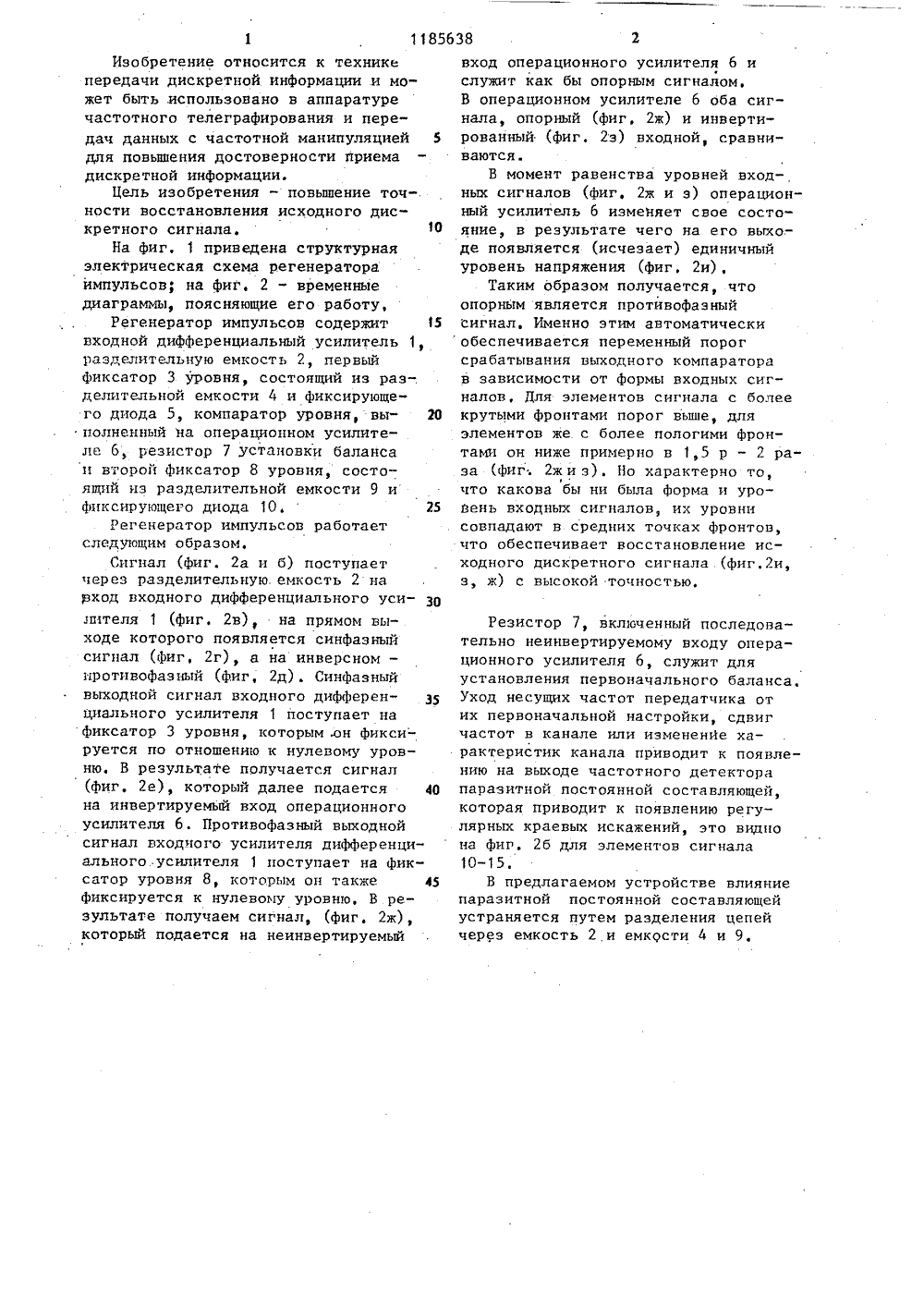

(54)(57) РЕГЕНЕРАТОР держащий входной дифф усилитель, один вход нен с общей шиной, и ня, выполненный на оп лителе, о т л и ч а ю что, с целью повышени сой ПУЛЬС щиальнь ед которогокомпаратоерационнощ и й с уров м точности(21) 3615999/2 (22) 07,07.83 (46) 15. 1085. (72) С,Г, Буни (71) Ордена Ле тики им. В.М. (53) 621.394.6 (56) Авторское У 515305, кл,Бюл,и В,ина И лушко)ельство СССР25/52, 975,становления исходного дискретногосигнала, введены первый фиксаторуровня, включенный между прямым выходом входного дифференциального усилителя и инвертируемым входомоперационного усилителя, последовательносоединенные второй фиксатор уровняи резистор установки баланса, включенные между инверсным выходом входного дифференциального усилителя инеинвертирующим входом компараторауровня, и разделительный конденсатор,один из входов которого подключенк информационному входу входногодифференциального усилителя, а другой вывод является входом регенератора импульсов.Изобретение относится к технике передачи дискретной информации и может быть использовано в аппаратуре частотного телеграфирования и передач данных с частотной манипуляцией 5 для повьппения достоверности приема дискретной информации.Цель изобретения - повьппение точ-. ности восстановления исходного дискретного сигнала.На фиг, 1 приведена структурная электрическая схема регенератора импульсов; на фиг. 2 - временные диаграммы, поясняющие его работу,Регенератор импульсов содержит 15 входной дифференциальный усилитель 1, разделительную емкость 2, первый фиксатор 3 уровня, состоящий из раз-. делительной емкости 4 и фиксирующего диода 5, компаратор уровня, вы полненный на операционном усилителе б, резистор 7 установки баланса и второй фиксатор 8 уровня, состоящий из разделительной емкости 9 и фиксирующего диода 10. 25Гегенератор импульсов работает следующим образом.Сигнал (Фиг. 2 а и б) поступает через разделительную емкость 2 на рход входного дифференциального усигптеля 1 (фиг. 2 в), на прямом выходе которого появляется синфазный сигнал (фиг, 2 г), а на инверсном - иротивофазный (Фиг, 2 д). Синфазный выходной сигнал входного дифференциального усилителя 1 поступает на Фиксатор 3 уровня, которым .он фикси- руется по отношению к нулевому уровню. В результате получается сигнал (Фиг, 2 е), который далее подается 40 на инвертируемый вход операционного усилителя б. Противофазный выходной сигнал входного усилителя дифференциального усилителя 1 поступает на фиксатор уровня 8, которым он также 45 Фиксируется к нулевому уровню, В результате получаем сигнал, (фиг. 2 ж), который подается на неинвертируемый вход операционного усилителя 6 ислужит как бы опорным сигналом.В операционном усилителе 6 оба сигнала, опорный (фиг, 2 ж) и инвертированный (фиг. 2 з) входной, сравниваютсяВ момент равенства уровней входных сигналов (фиг, 2 ж и э) операционный усилитель 6 изменяет свое состояние, в результате чего на его выхо. -де появляется (исчезает) единичныйуровень напряжения (фиг. 2 и),Таким образом получается, чтоопорным является противофаэныйсигнал. Именно этим автоматическиобеспечивается переменный порогсрабатывания выходного компараторав зависимости от формы входных сигналов, Для элементов сигнала с болеекрутыми фронтами порог вьше, дляэлементов же с более пологими фронтами он ниже примерно в 1,5 р - 2 раза (Фиг; 2 ж и з)Но характерно то,что какова бы ни была форма и уровень входных сигналов, их уровнисовпадают в средних точках фронтов,что обеспечивает восстановление исходного дискретного сигнала.(фиг.2 и,з, ж) с высокой точностью,Резистор 7, включенный последовательно неинвертируемому входу операционного усилителя 6, служит для установления первоначального баланса, Уход несущих частот передатчика от их первоначальной настройки, сдвиг частот в канале или измененйе характеристик канала приводит к появлению на выходе частотного детектора паразитной постоянной составляющей, которая приводит к появлению регулярных краевых искажений, это видно на фиг, 2 б для элементов сигнала 10-15В предлагаемом устройстве влияние паразитной постоянной составляющей устраняется путем разделения цепей через емкость 2,и емкости 4 и 9,1185638 Составитель В, Смирноваедактор Т. Митейко Техред С,Мигунова рректор Е. Сирохма ое ППП "Патент Проектная Ужгород,каз 6440/60 Тираж 658 ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Рауш
