Способ получения белого наполнителя из фосфогипса

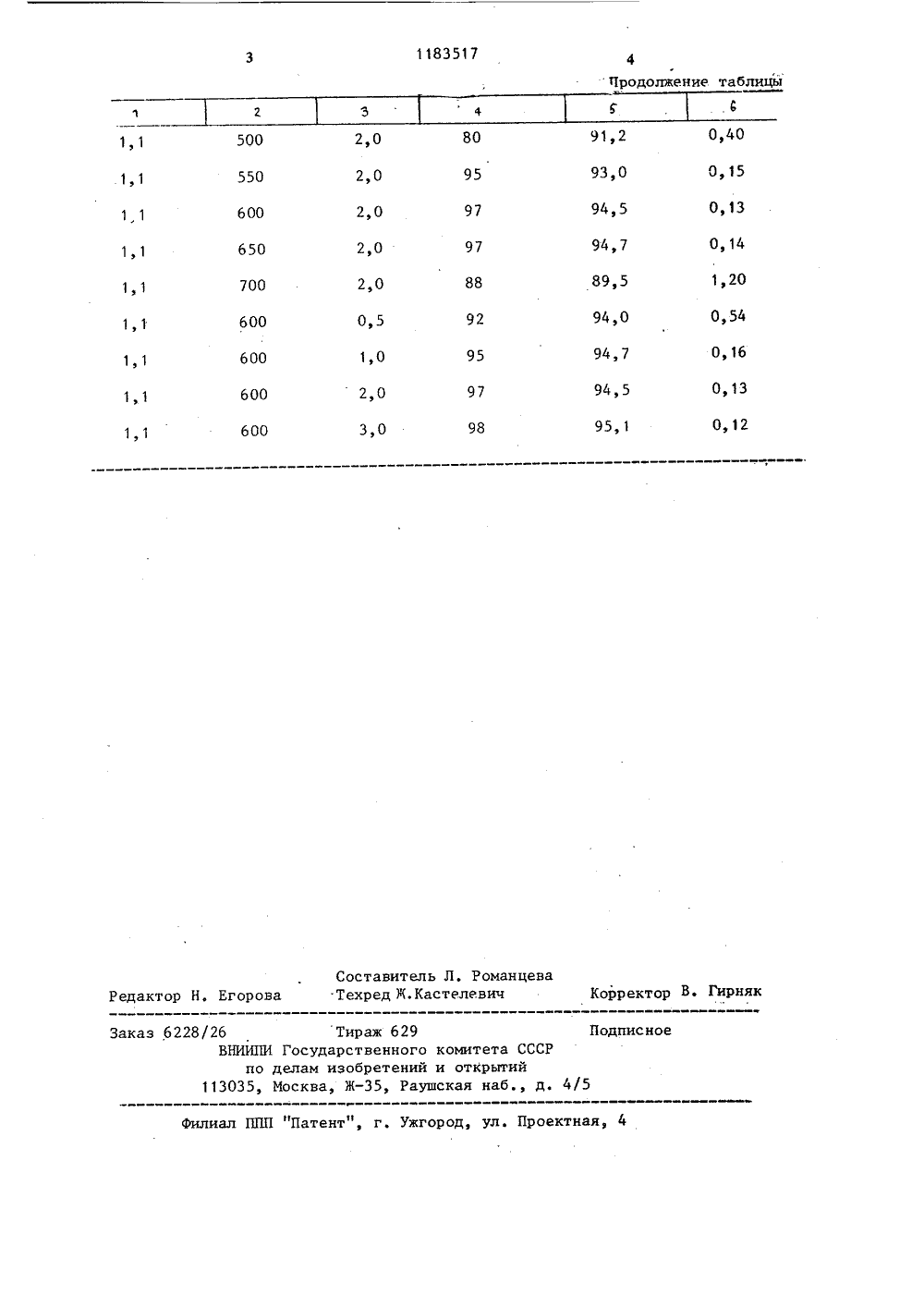

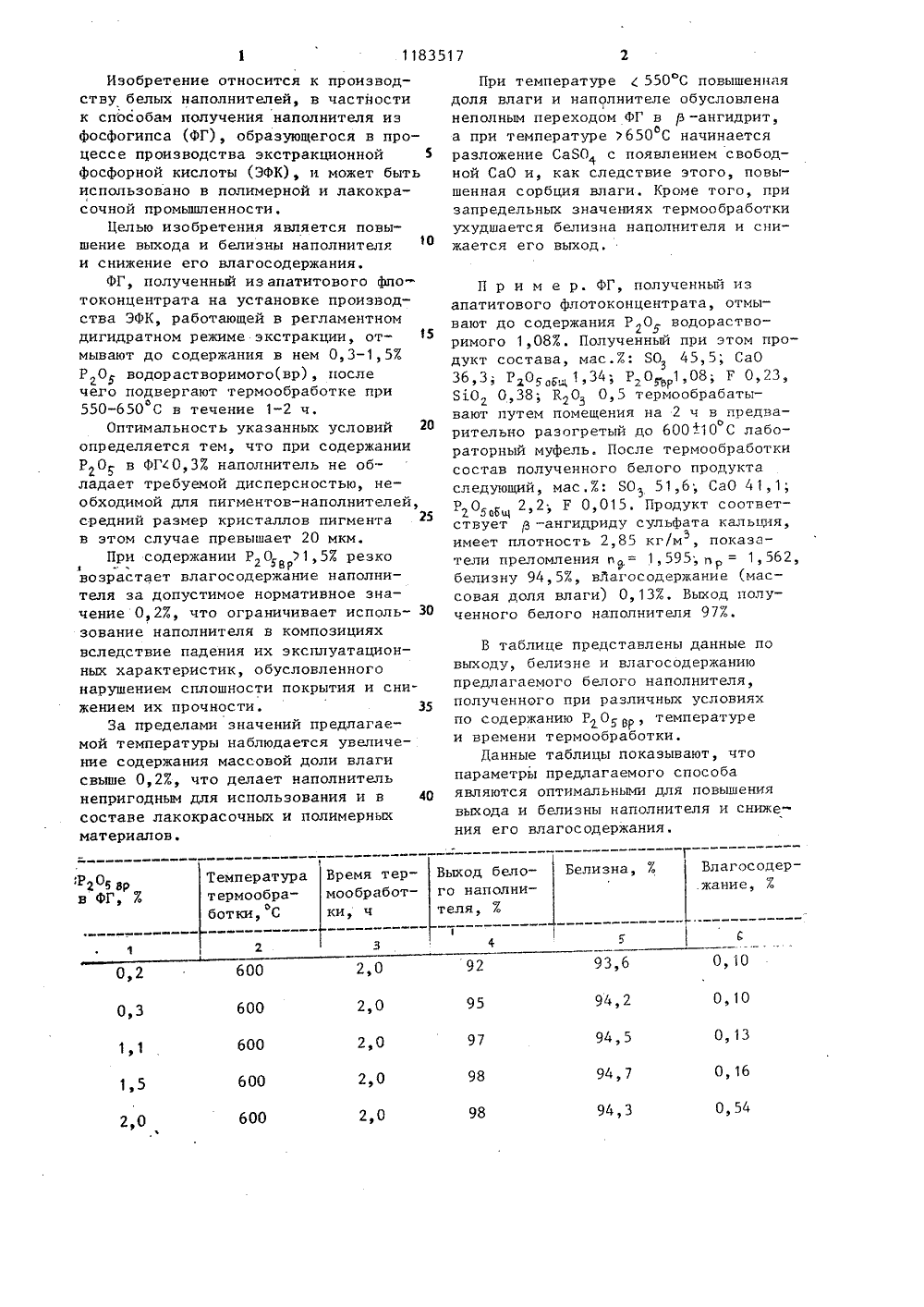

9) (11) СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 51)4 С 1/02 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Ленинградский государственный научно-исследовательский и проектный институт основной химической промышленности и Ленинградское нау но-производственное объединение "Пигмент"(54) (57) СПОСОБ ПОЛУЧЕНИЯ БЕЛОГОНАПОЛНИТЕЛЯ ИЗ ФОСФОГИПСА, включающий промывку его и последующуютермообработку, о т л и ч а ю щ и йс я тем,что, с целью повышения выхода и белизны наполнителя и снижения его влагосодержания, промывкуисходного Аосфогипса ведут до содержания в нем 0,3-1,5 Е Р 05 водорастворимого, а термообработку осуществляют при 550-650 С в течение1-2 ч.1183517 При температуре ( 550 С повышеннаядоля влаги и наполнителе обусловлена неполным переходом ФГ в в -ангидрит, а при температуре )650 С начинается 5 разложение Са 80 с появлением свободной СаО и, как следствие этого, повышенная сорбция влаги. Кроме того, при запредельных значениях термообработки ухудшается белизна наполнителя и снижается его выход. П р и м е р. ФГ, полученный изапатитового флотоконцентрата, отмывают до содержания Р О водорастворимого 1,087. Полученный при этом продукт состава, мас.7: 80 45,5; СаОБдО 0,38; ВО 0,5 термообрабатывают путем помещения на 2 ч в предваорительно разогретый до 600 +10 С лабораторный муфель. После термообработкисостав полученного белого продуктаследующий, мас.7.: 80 51,6; СаО 41,1;д 2 2 Р 0 015, Продукт соответствует р - ангидриду сульфата калымя,имеет плотность 2,85 кг/м, показа 3тели преломления р= 1,595; р = 1,562,белизну 94, 57, вЛагосодержание (мас -совая доля влаги) 0,137. Выход полученного белого наполнителя 977. фР 205 зр вфГ, 7. Белизна, 7. Влагосодержание, 7Выход белого наполнителя, 7,Время термообработки, ч Температура термообработки, С 14 0,10 93,6 92 2,0 600 0,2 0,10 94,2 2,0 600 0,3 О, 13 94,5 600 0,16 94,7 98 2,0 600 2,0 94,3 98 2,0 600 Изобретение относится к производству белых наполнителей, в частности к способам получения наполнителя из фосфогипса (ФГ), образующегося в процессе производства экстракционной фосфорной кислоты (ЭФК), и может быть использовано в полимерной и лакокрасочной промышленности.Целью изобретения является повышение выхода и белизны наполнителя и снижение его влагосодержания.ФГ, полученный из апатитового фпотоконцентрата на установке производства ЭФК, работающей в регламентном дигидратном режиме экстракции, отмывают до содержания в нем 0,3 - 1,57 Р О водорастворимого(вр), после чего подвергают термообработке при 550-650 С в течение 1-2 ч.Оптимальность указанных условий определяется тем, что при содержании Р 20 в ФГ(0,37 наполнитель не обладает требуемой дисперсностью, необходимой для пигментов-наполнителей, средний размер кристаллов пигмента в этом случае превышает 20 мкм.При содержании РО )1,57 резко Я2 Тврвозрастает влагосодержание наполнителя за допустимое нормативное значение 0,2%, что ограничивает использование наполнителя в композициях вследствие падения их эксплуатационных характеристик, обусловленного нарушением сплошности покрытия и снижением их прочности. 35За пределами значений предлагаемой температуры наблюдается увеличение содержания массовой доли влаги свыше 0,27., что делает наполнитель непригодным для использования и в 40 составе лакокрасочных и полимерных материалов. В таблице представлены данные повыходу, белизне и влагосодержаниюпредлагаемого белого наполнителя,полученного при различных условияхпо содержанию РО р, температуреи времени термообработки.Данные таблицы показывают, чтопараметры предлагаемого способаявляются оптимальными для повышениявыхода и белизны наполнителя и снижения его влагосодержания,1183517 4Продолжение таблицы 0,40 91,2 80 2,0 5 ОО 0,15 93,0 2,0 550 94,5 О,1 З 2,0 600 0,14 94,7 97 2,0 650 1,20 89,5 88 г,о 7 ОО 0,54 94,0 92 600 0,16 94,7 95 1,О 600 О,1 З 94,5 97 2,0 600 0,12 95,1 98 3,О 6 ОО Составитель Л. РоманцеваТехред Ж. Кастелевич Корректор В. Гирняк Редактор Н. Егорова Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Заказ 6228/26 Тираж 629 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
