Способ записи-воспроизведения сигналов цифровой информации

Номер патента: 1174971

Авторы: Аржеухов, Колотиева, Кузнецова

ZIP архив

Текст

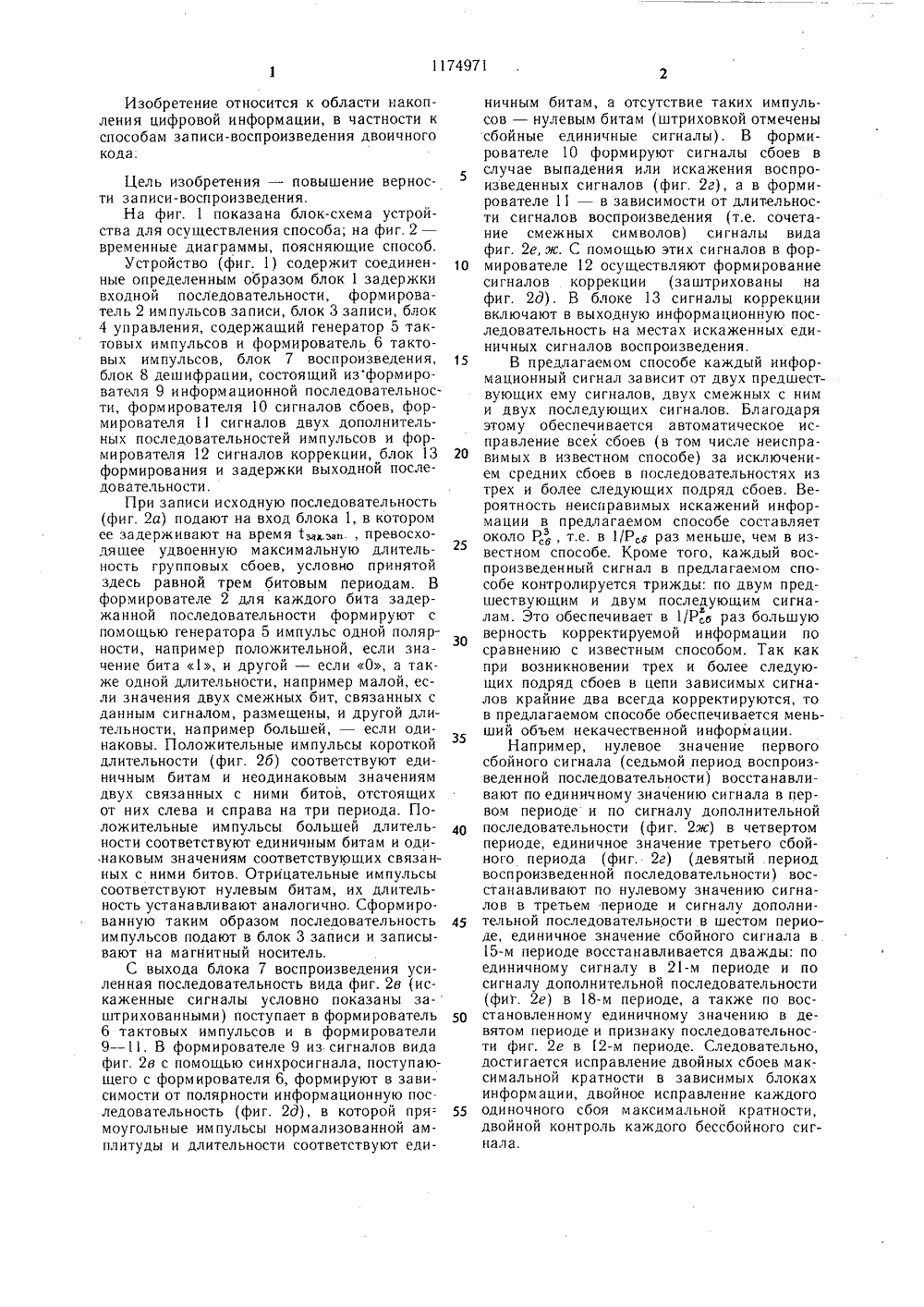

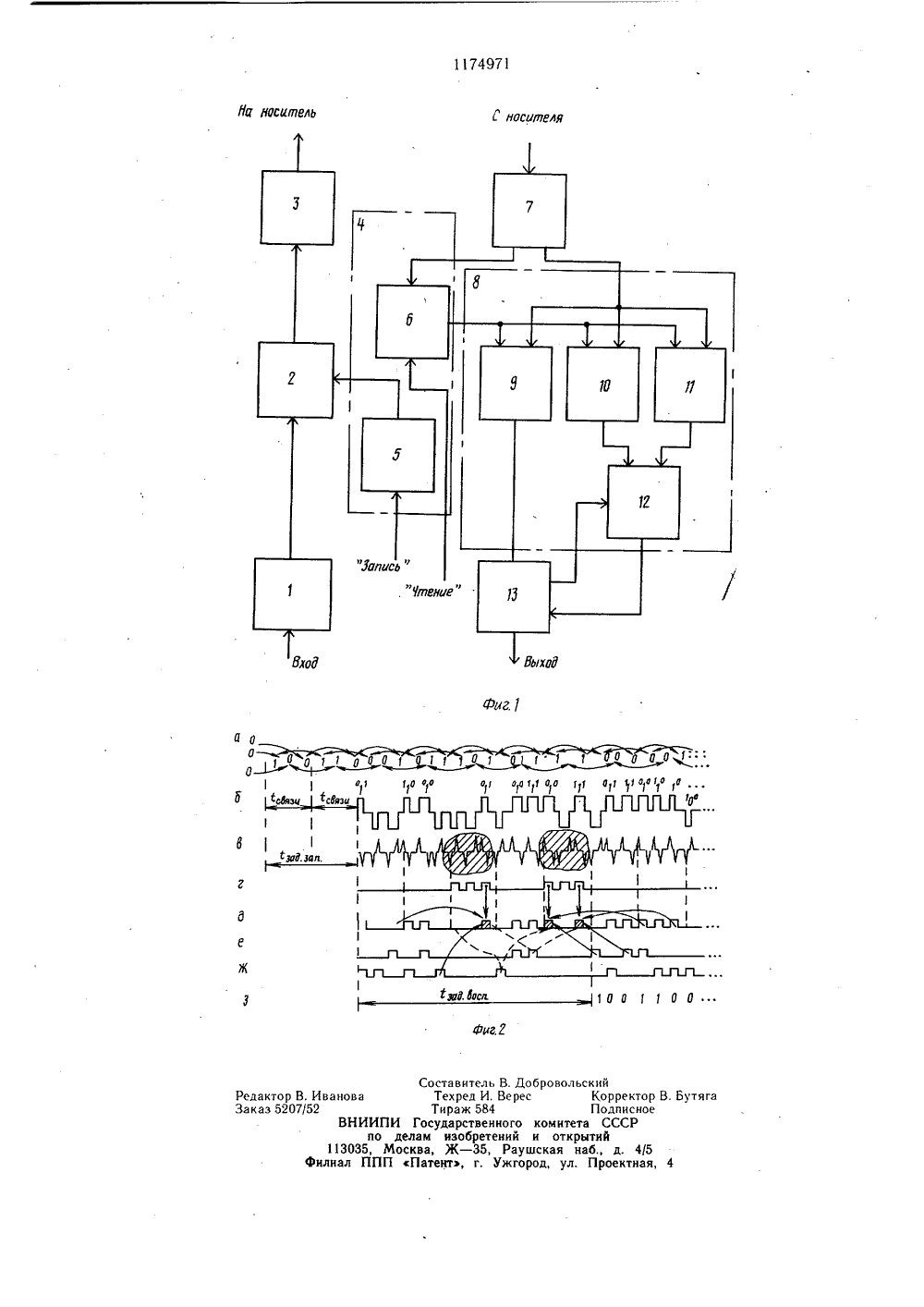

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 151 Н а 11 В 5/0 САНИ БРЕТЕНИЯ ЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИ(71) Воронежский ордена Ленина государственный университет им. Ленинского комсомола(54) (57) СПОСОБ ЗАПИСИ-ВОСПРОИЗВЕДЕНИЯ СИГНАЛОВ ЦИФРОВОЙ ИНФОРМАЦИИ путем задержки перед записью последовательности сигналов цифровой информации на время, превосходящее максимальную длительность групповых сбоев, и записи битов последовательности сигналов цифровой информации импульсами различной полярности для различных значений записываемых разрядов и различной длительности в зависимости от результата совпадения или несовпадения каждого бита информационной последовательности с одним из битов задержанной последовательности, фор мировании из сигналов воспроизведения пос ледовательности воспроизведенных сигналов цифровой информации, задержки ее на время, превосходящее максимальную длительЯО 1174971 ность групповых сбоев, формировании на месте искаженных или выпавших сигналов - сигналов сбоев и формировании выходной информационной последовательности, отличаюи(ийся тем, что, с целью повышения верности записи-воспроизведения, записывают каждый бит сигналов цифровой информации импульсами различной полярности в зависимости от результата совпадения или несовпадения двух битов информационной последовательности, один из которых опережает, а другой отстает относительно записываемого бита информации на интервал времени, не меньший максимальной длительности групповых сбоев, а при воспроизведении формируют две дополнительные последовательности импульсов, соответствующие сигналам различной длительности каждой из Я двух связанных и смежных с воспроизводимым сигналом последовательностей, после чего по каждому сигналу сбоя, по каждому сигналу двух дополнительных последователь- % ностей импульсов, опережающему или отстающему от сигналов сбоя на интервал време- ф ни, не меньший максимальной длительности групповых сбоев, и по каждому информационному сигналу, опережаюшему или отстаю щему от сигнала сбоя на интервал времени, не меньший удвоенной максимальной дли- Дйв тельности групповых сбоев, формируют выходную информационную последовательность.Изобретение относится к области накопления цифровой информации, в частности к способам записи-воспроизведения двоичного кода. Цель изобретения - повышение верности записи-воспроизведения.На фиг. 1 показана блок-схема устройства для осуществления способа; на фиг. 2 - временные диаграммы, поясняющие способ.Устройство (фиг. 1) содержит соединенные определенным образом блок 1 задержки входной последовательности, формирователь 2 импульсов записи, блок 3 записи, блок 4 управления, содержащий генератор 5 тактовых импульсов и формирователь 6 тактовых импульсов, блоквоспроизведения, блок 8 дешифрации, состоящий изформирователя 9 информационной последовательности, формирователя 10 сигналов сбоев, формирователя 11 сигналов двух дополнительных последовательностей импульсов и формирователя 12 сигналов коррекции, блок 13 формирования и задержки выходной последовательности.При записи исходную последовательность (фиг. 2 а) подают на вход блока 1, в котором ее задерживают на время 1., превосходящее удвоенную максимальную длительность групповых сбоев, условно принятой здесь равной трем битовым периодам. В формирователе 2 для каждого бита задержанной последовательности формируют с помощью генератора 5 импульс одной полярности, например положительной, если значение бита 1, и другой - если 0, а также одной длительности, например малой, если значения двух смежных бит, связанных с данным сигналом, размещены, и другой длительности, например большей, - если одинаковы. Положительные импульсы короткой длительности (фиг. 2 б) соответствуют единичным битам и неодинаковым значениям двух связанных с ними битов, отстоящих от них слева и справа на три периода. Положительные импульсы большей длительности соответствуют единичным битам и оди.наковым значениям соответствующих связанных с ними битов. Отрицательные импульсы соответствуют нулевым битам, их длительность устанавливают аналогично. Сформированную таким образом последовательность импульсов подают в блок 3 записи и записывают на магнитный носитель.С выхода блока 7 воспроизведения усиленная последовательность вида фиг. 2 в (искаженные сигналы условно показаны заштрихованными) поступает в формирователь 6 тактовых импульсов и в формирователи 9 - 11. В формирователе 9 из сигналов вида фиг. 2 в с помощью синхросигнала, поступающего с формирователя 6, формируют в зависимости от полярности информационную последовательность (фиг. 2 д), в которой прямоугольные импульсы нормализованной амплитуды и длительности соответствуют еди 5 10 15 20 25 30 35 40 45 50 55 ничным битам, а отсутствие таких импульсов - нулевым битам (штриховкой отмечены сбойные единичные сигналы) . В формирователе 10 формируют сигналы сбоев в случае выпадения или искажения воспроизведенных сигналов (фиг. 2 г), а в формирователе 11 - в зависимости от длительности сигналов воспроизведения (т.е. сочетание смежных символов) сигналы вида фиг. 2 е, ж. С помощью этих сигналов в формирователе 12 осуществляют формирование сигналов коррекции (заштрихованы на фиг. 2 д). В блоке 13 сигналы коррекции включают в выходную информационную последовательность на местах искаженных единичных сигналов воспроизведения.В предлагаемом способе каждый информационный сигнал зависит от двух предшествующих ему сигналов, двух смежных с ним и двух последующих сигналов. Благодаря этому обеспечивается автоматическое исправление всех сбоев (в том числе неисправимых в известном способе) за исключением средних сбоев в последовательностях из трех и более следующих подряд сбоев. Вероятность неисправимых искажений информации в предлагаемом способе составляет около Р., т.е. в 1/Р, раз меньше, чем в известном способе. Кроме того, каждый воспроизведенный сигнал в предлагаемом способе контролируется трижды: по двум предшествующим и двум последующим сигналам. Это обеспечивает в 1/Р,б раз большую верность корректируемой информации по сравнению с известным способом. Так как при возникновении трех и более следующих подряд сбоев в цепи зависимых сигналов крайние два всегда корректируются, то в предлагаемом способе обеспечивается меньший объем некачественной информации.Например, нулевое значение первого сбойного сигнала (седьмой период воспроизведенной последовательности) восстанавливают по единичному значению сигнала в первом периоде и по сигналу дополнительной последовательности (фиг. 2 ж) в четвертом периоде, единичное значение третьего сбойного периода (фиг. 2 г) (девятый период воспроизведенной последовательности) восстанавливают по нулевому значению сигналов в третьем периоде и сигналу дополнительной последовательности в шестом периоде, единичное значение сбойного сигнала в 5-м периоде восстанавливается дважды: по единичному сигналу в 21-м периоде и по сигналу дополнительной последовательности (фиг, 2 е) в 18-м периоде, а также по восстановленному единичному значению в девятом периоде и признаку последовательности фиг. 2 е в 2-м периоде. Следовательно, достигается исправление двойных сбоев максимальной кратности в зависимых блоках информации, двойное исправление каждого одиночного сбоя максимальной кратности, двойной контроль каждого бессбойного сигнала.1174971 Ф носитель С носителе фиг. 1В1Фрд.зал,1 1 ОО 1 ООд,йс иг.Г Составитель В. ДоброТехред И. ВересТираж 584ВНИИПИ Государственного компо делам изобретений и113035, Москва, Ж - 35, Раушскаилиал ППП Патент, г, Ужгород,Бутяг Редактор В. ИвановаЗаказ 5207/52 1 О О1 1 сЬъц фсйзи вольскииКорректор В.Подписноеитета СССРоткрытийя наб., д. 4/5ул. Проектная, 4

Смотреть

Заявка

3711971, 21.03.1984

ВОРОНЕЖСКИЙ ОРДЕНА ЛЕНИНА ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА

АРЖЕУХОВ ЛЕВ БОРИСОВИЧ, КОЛОТИЕВА СВЕТЛАНА ПЕТРОВНА, КУЗНЕЦОВА НАТАЛЬЯ АНАТОЛЬЕВНА

МПК / Метки

МПК: G11B 5/09

Метки: записи-воспроизведения, информации, сигналов, цифровой

Опубликовано: 23.08.1985
