Устройство для обработки воздухом нагретых форм по выплавляемым моделям “инжакт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1174150
Авторы: Голованов, Почкарев, Серебряков
Текст

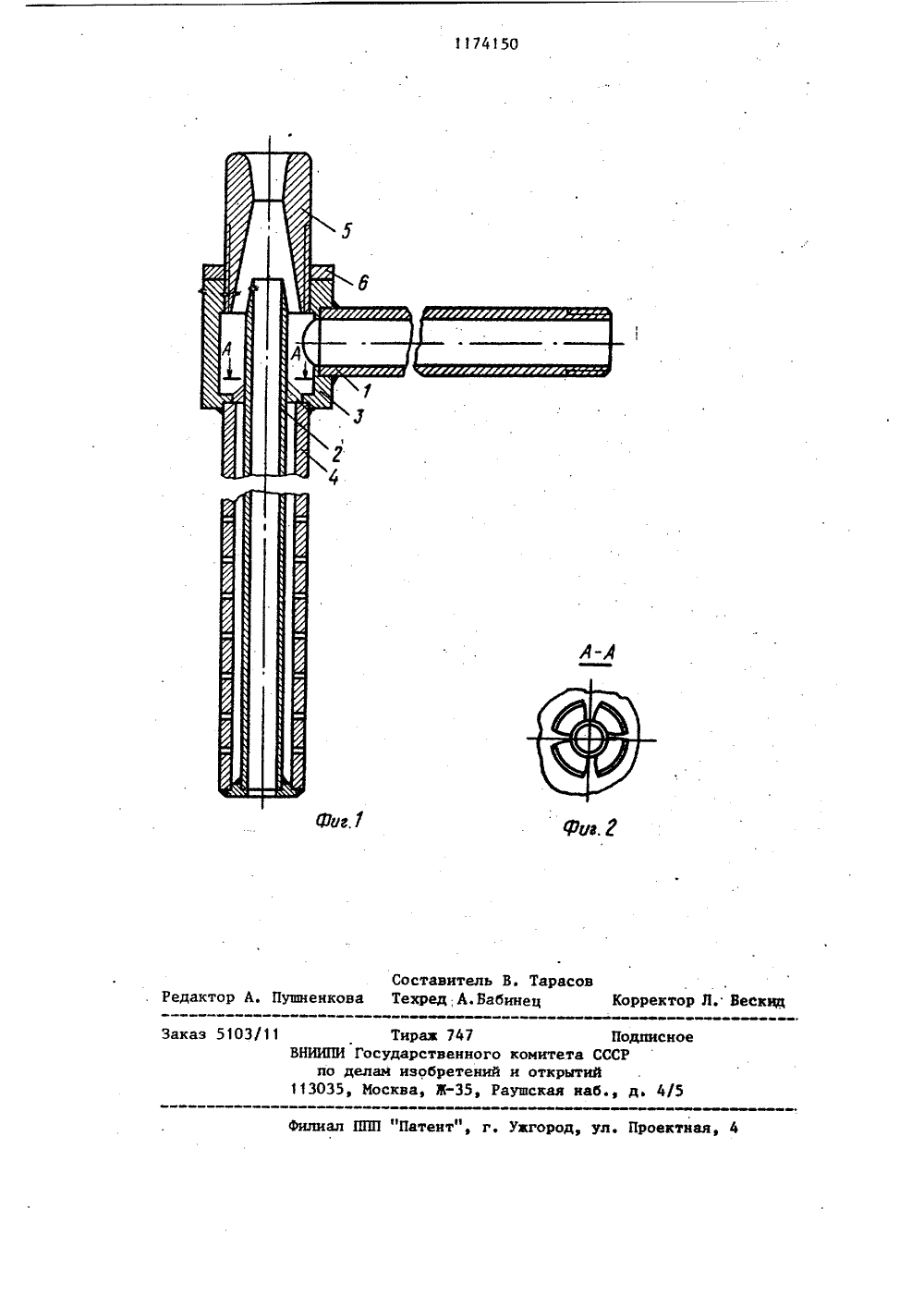

(31)4 В 22 С / ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОН АВТОЮСКОМУ ИидйтВЛЫТ РЕТЕНИЯ " ".ВУ 02 088.8)видетельство СССР22 С 9/14, 1973.Кристо Н.Н. и др.БНР, 1977, В 9,(54)(57) 1. УСТРОЙСТВО ДЛЯ ОБРАБОТКИВОЗДУХОМ НАГРЕТЫХ ФОРМ ПО ВЫПЛАВЛЯЕИЬВ МОДЕЛЯМ "ИНЖАКТ", содержащзевоэдухораспределительную коробку ссопловым устройством, подводящий ивсасываияций патрубки, о т л и ч а ющ е е с я тем, что, с целью улучшения очистки форм от засоров и остатков модельного состава, оно снабже(21) 3714843/22(56) АвторскоеВ 579085, кл. ВМатвеев А.В.Машиностроение,с. 395-397,юл. 9 31яков, А.Ю. Головко но установленной соосно и с зазоромснарузи всасывающего патрубка перфорированной трубой, которая жесткоприкреплена к воздухораспределительной коробке и к нижнему концу всасы"вающего патрубка. 2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью обеспечения соосности всасывающего патрубка и сопла, воздухораспределительная коробка снабжена лепестками, выполненными заодно с ней и контактирующими с всасывающим натрубком.3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью изменения расхода воздуха на продувку, сопловое устройство выполнено с возможностью соосного перемещения относительно верхнего конца всасывакнцего патрубка.3 1 1741Изобретение относится к л;тейному производству и может быть испольэо" вано при обработке воздухом нагретых форм по. выплавляемыммоделям перед их заливкой металлом. 5Целью изобретения является улучшение очистки форм от засоров и остатков модельного состава.В предлагаемом устройстве эффективность инжекции регулируется изме- Ю нением зазора между соплом и всасывающим патрубком. Наибольшая эффективность инжекции. обеспечивается при соосности сопла и всасывающего патрубка. Здесь соосность достигается 5 регулированием положения гибких лепестков, выполняемых за одно. целое с воздухораспределительной коробкой.На фиг. 1 представлено устройст" во, общий вид; на фиг.2 - разрез А-А 2 О на фиг.1.УстРойство состоит из подающего 1 и всасывающего 2 патрубков, присоединенных к воэдухораспределительной коробке 3. Соосно с всасывающим пат рубком, укреплена труба активатора 4. Сопло 5 регулируется по расположению относительно всасывающего патрубка 2 с помощью резьбы и фиксирующей гайки 6. Соосность патрубка 2 и сопла 5 достигается регулированием положения лепестков (фиг.2).Устройство работает следующим образом.. После регулирования расположения сопла относительно всасывающего патрубка так, что достигается максимальная эффективность всасывания при подсоединении подающего патрубка 1 50 гк сети сжатого воздуха, рабочий конец инжакта погружается в стояк форо мы, нагретой до 700-1000 С. При этом воздух, выходя из отверстий активатора 4, проникает через питатели в полость формы и окисляет остатки модельной массы, По всасывающему патрубку засор и продукты окисления удаляются из формы. После обработки инжактом форма подается на заливку металлом.Эффективность изобретения заключается в том, что снижается брак отливок по газовым раковинам и засору, а также обеспечивается воэможность уменьшения времени обжига форм. При производственном опробовании устройства "инжакта" обрабатывали 8 форм отливок "кронштейны", по 8 отливок в форме (в течение 3-5 с форма под давлением воздуха 0,6 МПа). формы были предварительно нагреты до 900 С. Заливка форм производилась сталью 45 Л. Метаулом той же плавки заливали 8 форм тех же деталей, обработанных перед заливкой инжектором, применяемым в серийной технологии. Результаты контроля качества отливок показали, что в обработанных инжактом формах все 64 отлив" ки годные. В формах, обработанных инжектором, 7 отливок были забракованы по газовым раковинам и засору.Экономический эффект от внедрения изобретения "инжакта" только от сокращения убытков от брака составляет на 1 т годных отливок 1200 р.1174150 А. Пуши Ре Заказ 5103 1 Подписи дПатен г. Укгород, ул. Проектная, 4 Составитель В. Таракова Техред А,Бабинец Тирам 747 НИИПИ Государственного комитета ло делам изобретений и открытий 13035, Москва, Ж, Раушская на
СмотретьЗаявка
3714843, 03.02.1984
ПРЕДПРИЯТИЕ ПЯ В-8683, РЫБИНСКИЙ АВИО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
СЕРЕБРЯКОВ СЕРГЕЙ ПАВЛОВИЧ, ГОЛОВАНОВ АЛЕКСАНДР ЮРЬЕВИЧ, ПОЧКАРЕВ ЮРИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B22C 9/12
Метки: воздухом, выплавляемым, инжакт, моделям, нагретых, форм
Опубликовано: 23.08.1985
Код ссылки
<a href="https://patents.su/3-1174150-ustrojjstvo-dlya-obrabotki-vozdukhom-nagretykh-form-po-vyplavlyaemym-modelyam-inzhakt.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для обработки воздухом нагретых форм по выплавляемым моделям “инжакт</a>
