Регулятор уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

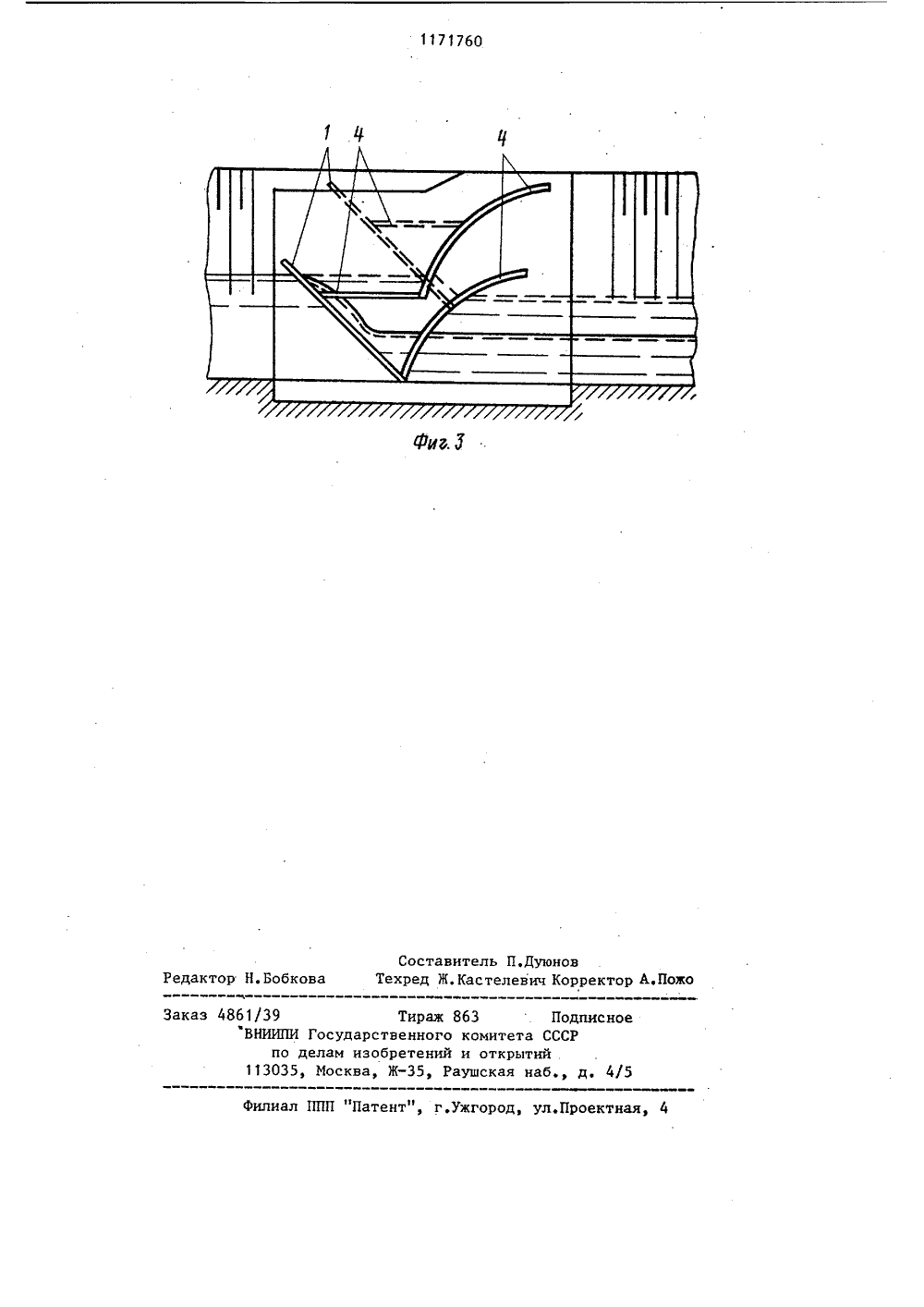

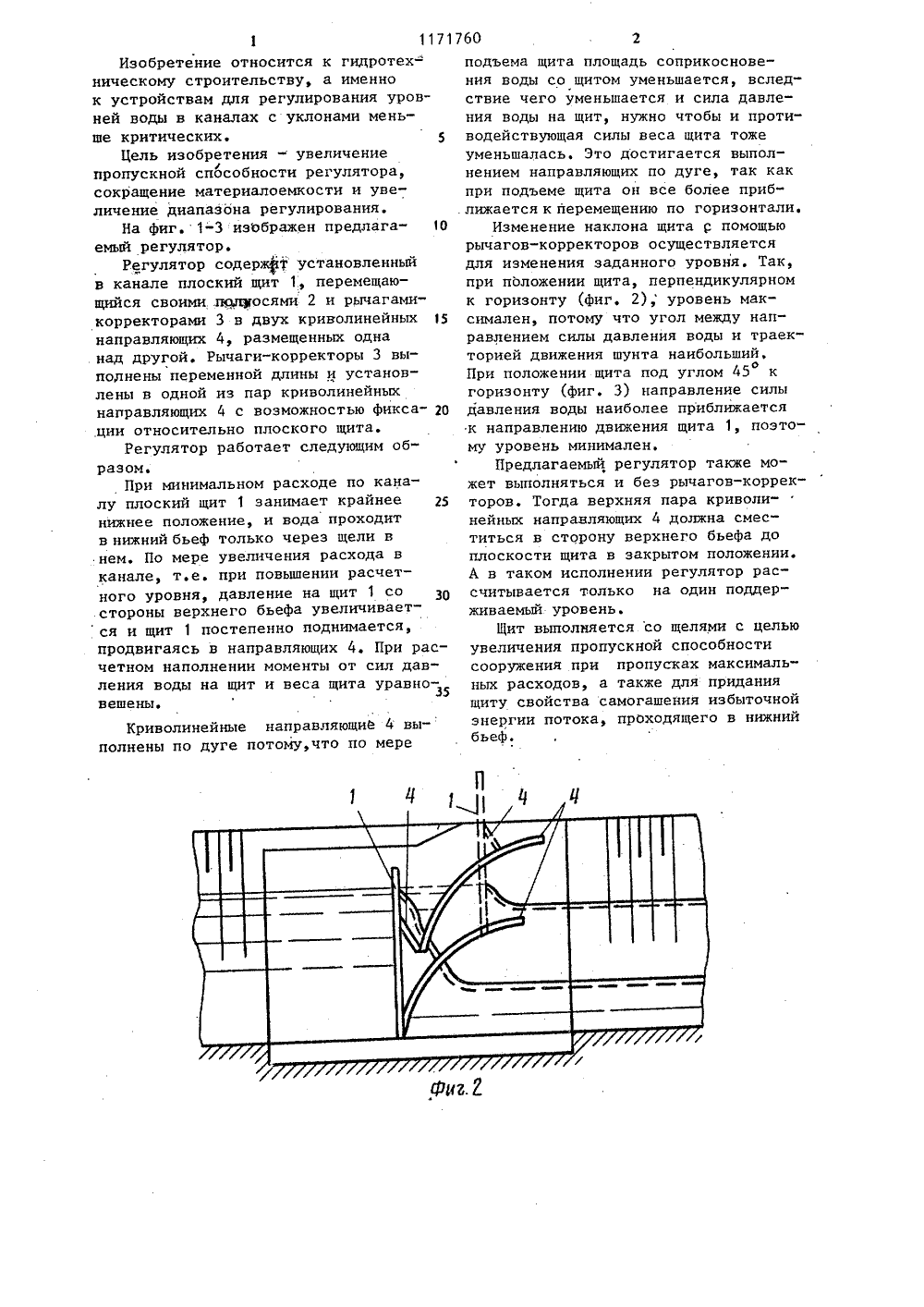

(51)4 С 05 В 9 ОПИСАНИ ОБРЕТЕН АВТОРСК СВИДЕ ЬСТВУ( ( ычаги- ой ий т, о и и с я тем 2 1.ОСУДАРСТВЕННЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 3633194/24-2422) 10.08.83(72) П.И.Дуюнов и А.М.Карьков (71) Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (53) 646,621(0888)(56) Авторское свидетельство СССР У 133815, кл. Е 02 В 7/40, 1961.Авторское свидетельство СССР У 110631, кл. Е 02 В 7/26, 1956(54)(57) 1 РЕГУЛЯТОР УРОВНЯ, содерновленньй в канале плоский ЯО 1171760 что, с целью увеличенияпропускной способности регулятора, сокращения материалоемкости, он содержит установленные в устоях сооружения две пары криволинейных направляющих, размещенных одна над другой, в которых установлен с возможностью перемещения плоский щит.2. Регулятор по п. 1, о т л ич а ю щ и й с я тем, что, с целью увеличения диапазона регулирования, он содержит. переменной длины р корректоры, установленные в одн из пар криволинейных направляющих с возможностью фиксации относительно 8 плоского щита.1 117Изобретение относится к гидротех- ническому строительству, а именно к устройствам для регулирования уровней воды в каналах с уклонами меньше критических, 5Цель изобретения - увеличение пропускной способности регулятора, сокращение материалоемкости и увеличение диапазона регулирования.На фиг. 1-3 изображен предлага О емый регулятор.Регулятор содерж установленный в канале плоский щит 1, перемещающийся своими,полуосями 2 и рычагами- корректорами 3 в двух криволинейных 15 направляющих 4, размещенных одна над другой. Рычаги-корректоры 3 выпоЛнены переменной длины и установлены в одной из пар криволинейных направляющих 4 с возможностью фикса .ции относительно плоского щита.Регулятор работает следующим образом.При минимальном расходе по каналу плоский щит 1 занимает крайнее д 5 нижнее положение, и вода проходит в нижний бьеф только через щели в нем. По мере увеличения расхода в канале, т.е. при повышении расчетного уровня, давление на щит 1 со стороны верхнего бьефа увеличивает ся и щит 1 постепенно поднимается,продвигаясь в направляющих 4. При расчетном наполнении моменты от сил давления воды на щит и веса щита уравновешены.35Криволинейные направляющие 4 выполнены по дуге потому,что по мере 1760подъема щита площадь соприкосновения воды со щитом уменьшается, вследствие чего уменьшается и сила давления воды на щит, нужно чтобы и противодействующая силы веса щита тоже уменьшалась. Это достигается выполнением направляющих по дуге, так как прн подъеме щита он все более приближается к перемещению по горизонтали.Изменение наклона щита с помощью рычагов-корректоров осуществляется для изменения заданного уровня, Так, при пбложении щита, перпендикулярном к горизонту (фиг, 2); уровень максимален, потому что угол между направлением силы давления воды и траекторией движения шунта наибольший, При положении щита под углом 45 к горизонту (фиг. 3) направление силы давления воды наиболее приближается к направлению движения щита 1, поэтому уровень минимален.Предлагаемый регулятор также может выполняться и без рычагов-корректоров. Тогда верхняя пара криволинейных направляющих 4 должна сместиться в сторону верхнего бьефа до плоскости щита в закрытом положении. А в таком исполнении регулятор рассчитывается только на один поддерживаемый уровень.Щит выполняется со щелями с целью увеличения пропускной способности сооружения при пропусках максимальных расходов, а также для придания щиту свойства самогашения избыточной энергии потока, проходящего в нижний бьеф.1171760 1 Ц фон,7 Составитель П.ДуюновРедактор Н.Бобкова Техред Ж.Кастелевич Корректор А.Пож иал ППП "Патент", г.Ужгород, ул.Проектная, 4 аз 4861/39 Ти ВНИИПИ Государствен по делам изобрет 113035, Москва, Жаж 863 Подписноеого комитета СССРний и открытийРаушская наб., д. 4/5
СмотретьЗаявка
3633194, 10.08.1983
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ МЕЛИОРАТИВНЫХ СИСТЕМ
ДУЮНОВ ПАВЕЛ ИВАНОВИЧ, КАРЬКОВ АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: C05D 9/02
Опубликовано: 07.08.1985
Код ссылки
<a href="https://patents.su/3-1171760-regulyator-urovnya.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня</a>
