Ротор гистерезисного двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 117118
Автор: Болдышев
Текст

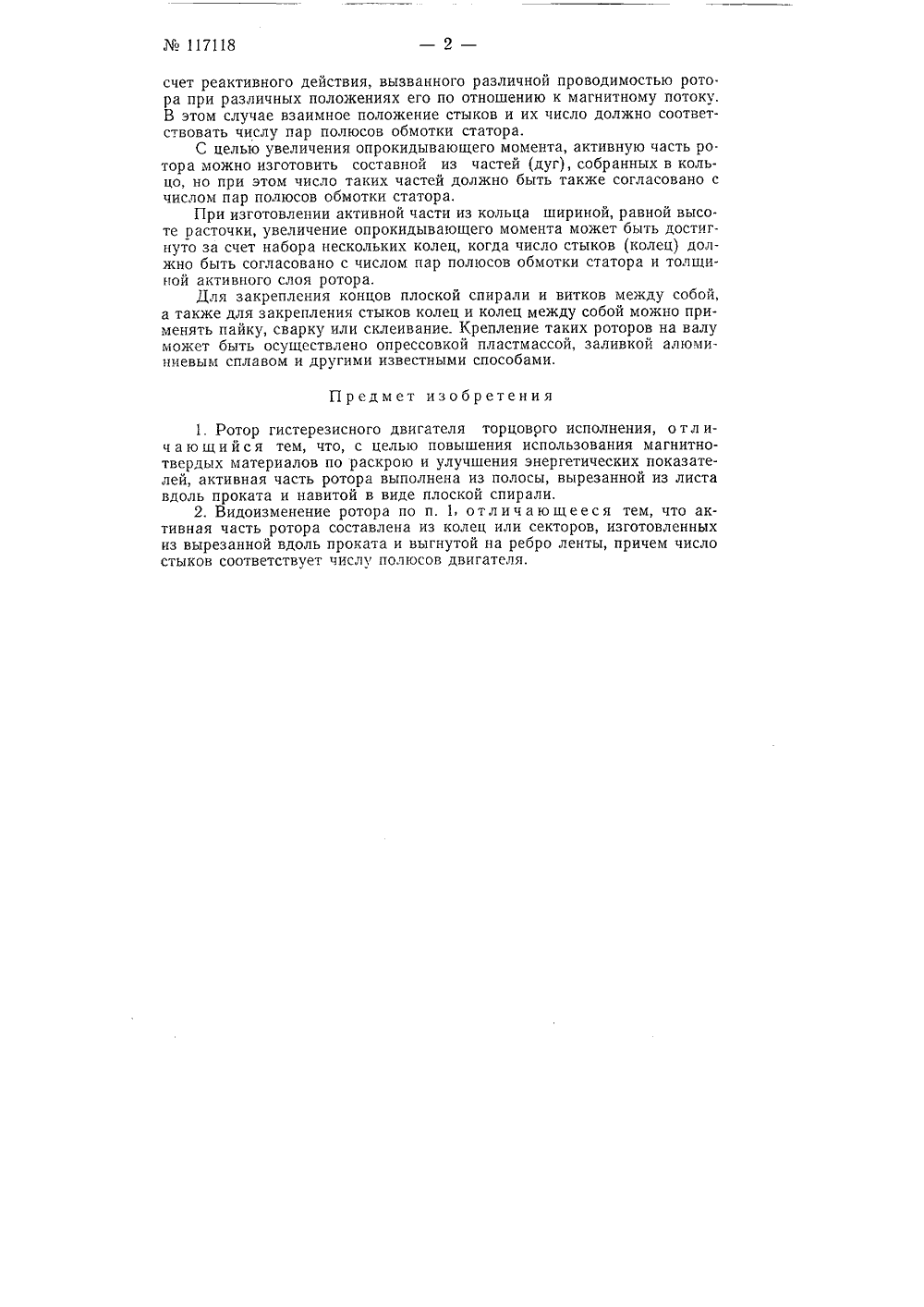

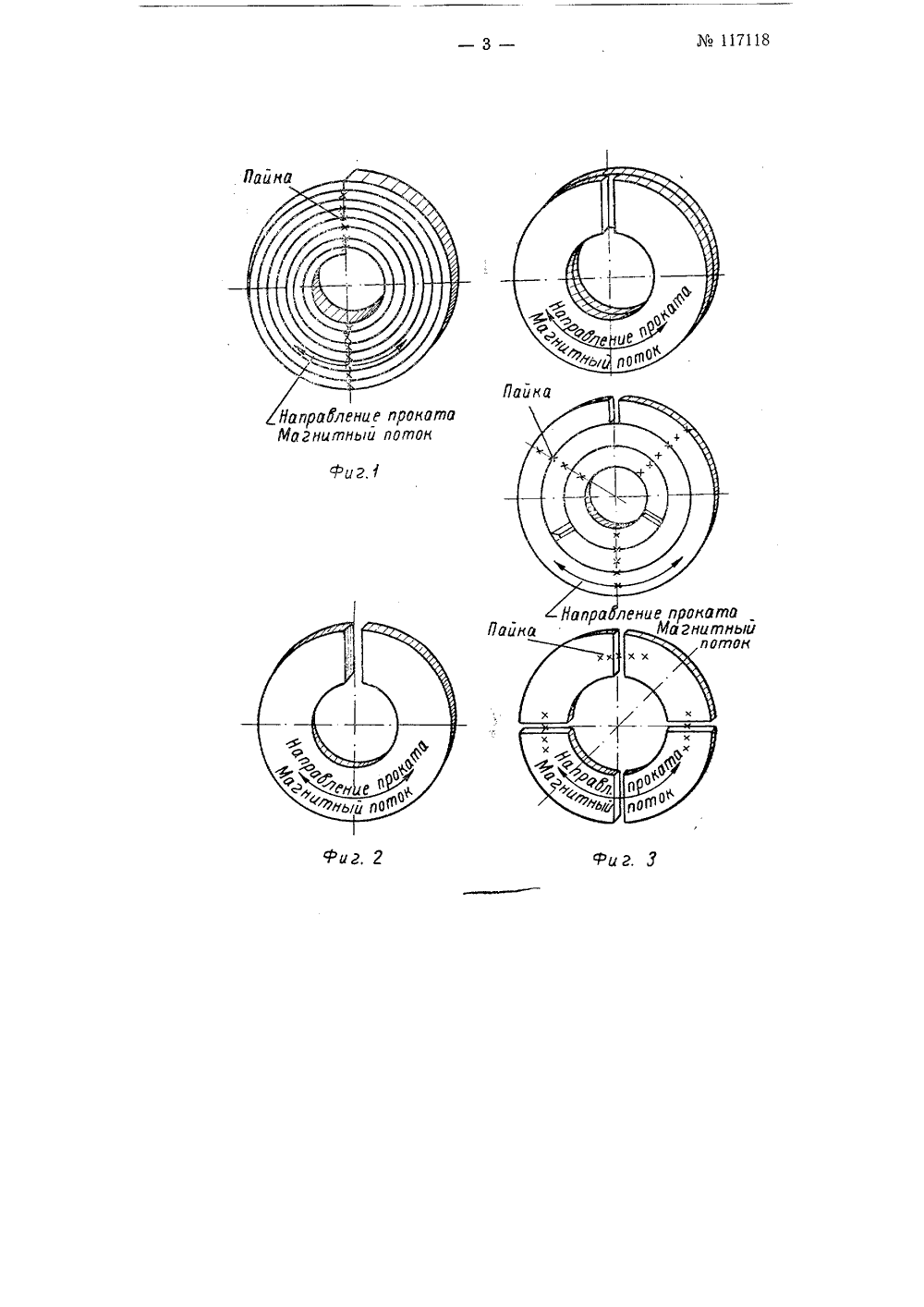

6 ИьЛИОТЕК ОПИС БРЕТЕНИ Н АВТОРСКОМУ СВИДЕТЕЛЬСТ А. В. оолдышев РОТОР ГИСТЕРЕЗИСНОГОГАТЕЛЯ явлено 19 июля 1957 г. за580809/24 в Комитет по делам изобретений и открытий прн Совете Министров СССРпирали; на фиг. 2 - ротор ости ротора из выгнутого ы в стыках момента за Известные способы изготовления роторов гистерезисных двигателей торцового исполнения с безотходным использованием магнитно-твердых материалов сложны в конструктивном и технологическом отношении или неэкономичны ввиду низких энергетических показателей,В предлагаемом роторе активная часть выполнена из полосы, вырезанной из листа вдоль проката и навитой в виде плоской спирали, что повышает использование магнитно-твердых материалов по раскрою и улучшает энергетические показатели двигателя.Активная часть ротора может быть составлена из колец или секторов, изготовленных из вырезанной вдоль проката и выгнутой на ребро ленты с числом стыков, соответствующим числу пар полюсов двигател.На фиг. 1 изображен ротор из плоской сиз выгнутого кольца; на фиг, 3 - разновиднкольца.Как видно из фиг. 1, полоса, вырезанная из листа в направлении большей магнитной проводимости (например, вдоль проката) шириной, равной толщине активного слоя ротора, плотно навивается в плоскую спираль, при этом торец такой спирали является расточкой ротора.Согласно фиг. 2, полоса, вырезанная из листа в направлении большей магнитной проводимости (например, вдоль проката) с шириной равной высоте расточки, выгибается на ребро в кольцо, при этом торец кольца является расточкой ротора.При сравнительно большой высоте расточки (ширины полосы) относительно толщины материала для уменьшения трудоемкости активну 1 о часть можно изготовить из нескольких колец, располагая (совмещая) одно кольцо над другим по высоте расточки.Изготовленный таким образом ротор допускает зазоркольца, что дает некоторое увеличение опрокидывающего117118счет реактивного действия, вызванного различной проводимостью рото. ра при различных положениях его по отношению к магнитному потоку. В этом случае взаимное положение стыков и их число должно соответствовать числу пар полюсов обмотки статора.С целью увеличения опрокидывающего момента, активную часть ро. тора можно изготовить составной из частей (дуг), собранных в кольцо, но при этом число таких частей должно быть также согласовано с числом пар полюсов обмотки статора.При изготовлении активной части из кольца шириной, равной высоте расточки, увеличение опрокидывающего момента может быть достигнуто за счет набора нескольких колец, когда число стыков (колец) должно быть согласовано с числом пар полюсов обмотки статора и толщиной активного слоя ротора.Для закрепления концов плоской спирали и витков между собой, а также для закрепления стыков колец и колец между собой можно применять пайку, сварку или склеивание. Крепление таких роторов на валу может быть осуществлено опрессовкой пластмассой, заливкой алюминиевым сплавом и другими известными способами,Предмет изобретения1. Ротор гистерезисного двигателя торцового исполнения, о тл ич ающийся тем, что, с целью повышения использования магнитно- твердых материалов по раскрою и улучшения энергетических показателей, активная часть ротора выполнена из полосы, вырезанной из листа вдоль проката и навитой в виде плоской спирали.2. Видоизменение ротора по п. 1, отл и ч а ю щ ее с я тем, что активная часть ротора составлена из колец или секторов, изготовленных из вырезанной вдоль проката и выгнутой на ребро ленты, причем число стыков соответствует числу полюсов двигателя.
СмотретьЗаявка
580809, 19.07.1957
Болдышев А. В
МПК / Метки
МПК: H02K 1/02, H02K 19/08
Метки: гистерезисного, двигателя, ротор
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/3-117118-rotor-gisterezisnogo-dvigatelya.html" target="_blank" rel="follow" title="База патентов СССР">Ротор гистерезисного двигателя</a>
Ротор явнополюсной синхронной машины
Номер патента: 1354340
Опубликовано: 23.11.1987
Авторы: Гольденберг, Коренцвит
МПК: H02K 3/18
Метки: ротор, синхронной, явнополюсной
...Между собой витки склеены межвитковой изоляцией (не показана). В крупнык электрических машинах катушки возбуждения наматываются из несколь. ких бухт шинной меди, части сварива" ются встык.Крайние витки б,расположенные на большем радиусе, выполнены из шинной меди с упрочняющими присадками из циркония.Достаточно 0,06 - 0,1 . цир-, кония для того, чтобы получать необходимую прочность витков катушки возбуждения в условиях повышения температуры при работе электрической машины. Теплостойкость по прочности указанных витков повышается более, чем в 1,5 раза.При работе машины на боковые части катушки 3 возбуждения, расположенные вдоль полюса, действует тангенциальная составляющая силы Т,стремящаяся переместить их в межцуполюс 4340 2ное...
