Способ изготовления ворсового нетканого изделия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1170017
Автор: Поповцев
Текст

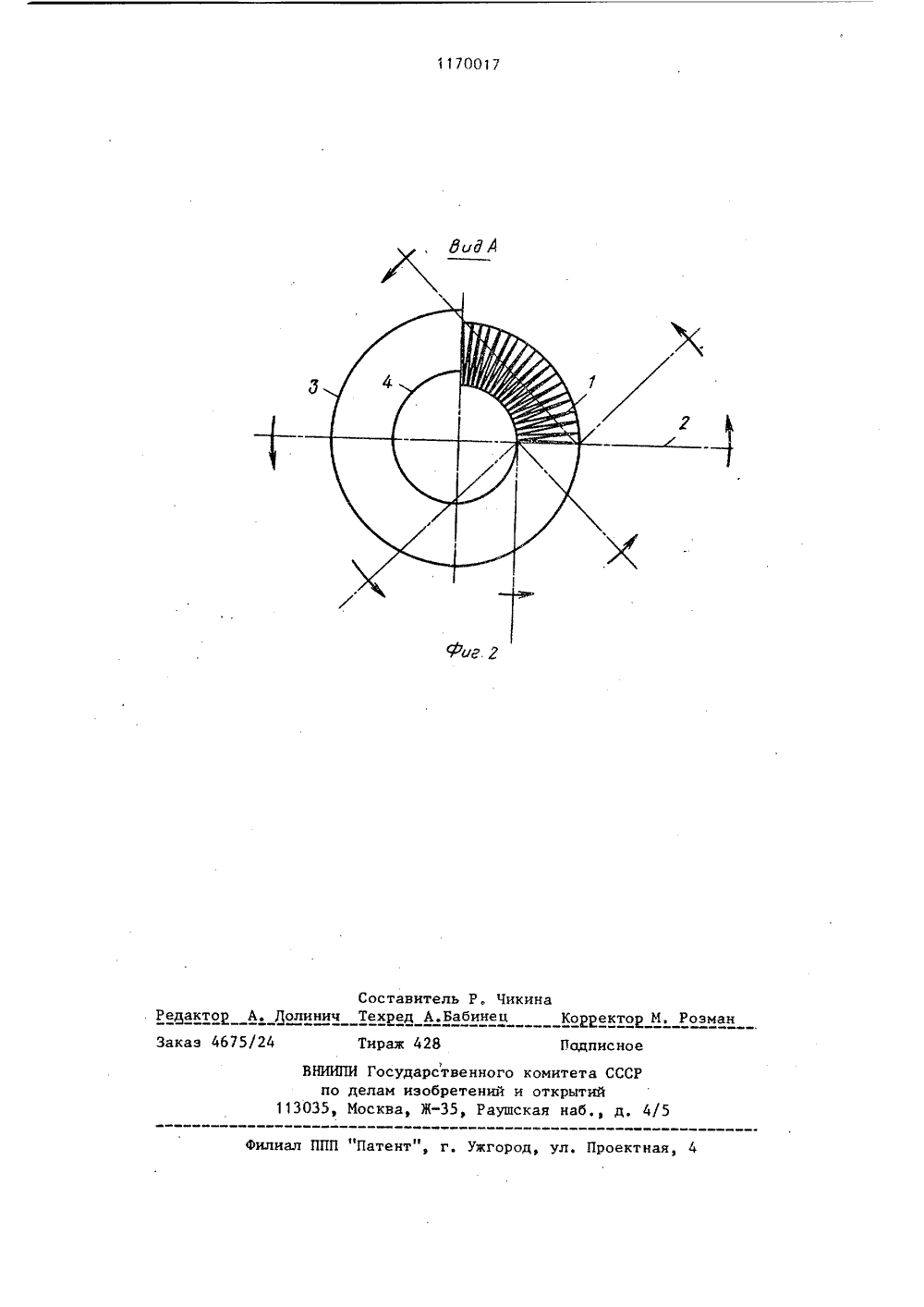

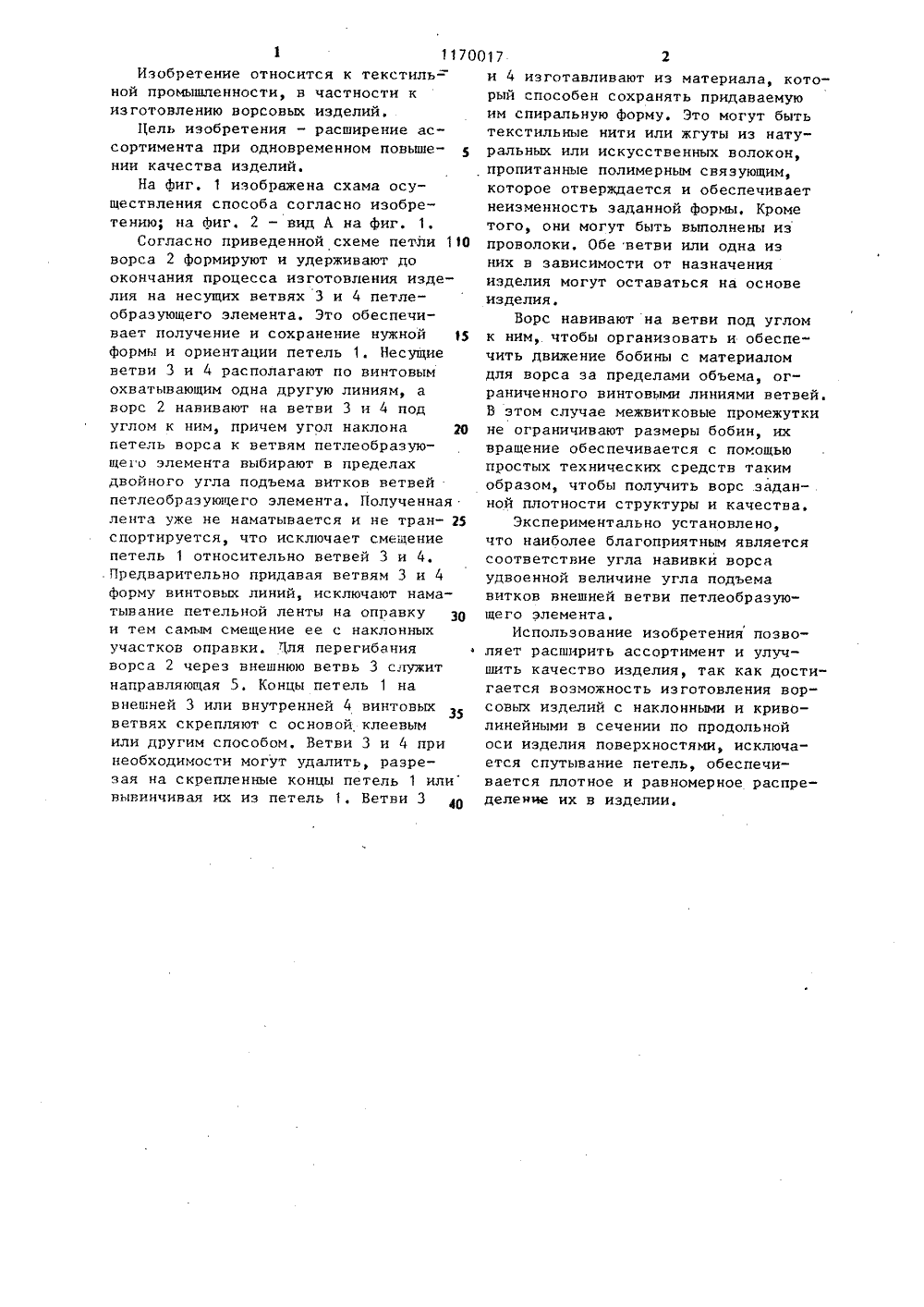

(51)4 П 04 Н 11/04 ГОСУД ПО ДЕ РЕТЕН И ИДЕТ ЕЛЬСТ К АВТОРСКОМ(54)(57) СПОСОБ ВОГО НЕТКАНОГО И осуществляют нав две непрерывно п ветви петлеобраз последующим прик 3 ГОТОВЛЕН ЛЕЛИЯ пр вку летел ремещаемыующего эле еппением 4 1 1 тФиг 1 ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ(53) 677.6 НИ(088.8) ворса к основе, о т л и ч а ю щ и йс я тем, чтд, с целью расширенияассортимента,при одновременном повышении качества изделий, несущие ветви петлеобразующего элемента предварительно располагают по винтовым,охватывающим одна другую линиям, анавивку петель ворса производят. на.ветви петлеобразующего элемента ипод углом к последним, причем уголнавивки петель ворса на ветви петлеобразующего элемента выбирают в пределах двойного угла подъема витковвнешней ветви петлеобразующего элемента.1 11 ООИзобретение относится к текстиль= ной промышленности, в частности к изготовлению ворсовых изделий.цель изобретения - расширение ассортимента при одновременном повышении качества изделий.На фиг. 1 изображена схама осуществления способа согласно изобретению; на фиг, 2 - вид А на фиг. 1.Согласно приведенной схеме петли 110 ворса 2 формируют и удерживают до окончания процесса изготовления изделия на несущих ветвях 3 и 4 петлеобраэующего элемента. Это обеспечивает получение и сохранение нужной 15 формы и ориентации петель 1Несущие ветви 3 и 4 располагают по винтовым охватывающим одна другую линиям, а ворс 2 навнвают на ветви 3 и 4 под углом к ним, причем угол наклона р 0 петель ворса к ветвям петлеобразующе о элемента выбирают в пределах двойного угла подъема витков ветвей петлеобразующего элемента. Полученная лента уже не наматывается и не тран спортируется, что исключает смещение петель 1 относительно ветвей 3 и 4, Предварительно придавая ветвям 3 и 4 форму винтовых линий, исключают наматывание петельной ленты на оправку и тем самым смещение ее с наклонных участков оправки. Чля перегибания4 ворса 2 через внешнюю ветвь 3 служит направляющая 5. Концы петель 1 на внешней 3 или внутренней 4 винтовых ветвях скрепляют с основой клеевым или другим способом. Ветви 3 и 4 при необходимости могут удалить, разрезая на скрепленные концы петель 1 или вывинчивая их из петель 1. Ветви 3 1 2и 4 изготавливают из материала, который способен сохранять придаваемую им спиральную форму. Это могут быть текстильные нити или жгуты из натуральных или искусственных волокон, пропитанные полимерным связующим, которое отверждается и обеспечивает неизменность заданной формы. Кроме того, они могут быть выполнены из проволоки. Обе ветви или одна иэ них в зависимости от назначенияизделия могут оставаться на основеизделия,Ворс навивают на ветви под угломк ним,. чтобы организовать и обеспечить движение бобины с материаломдля ворса за пределами объема, ограниченного винтовыми линиями ветвей,В этом случае межвитковые промежуткине ограничивают размеры бобин, ихвращение обеспечивается с помощьюпростых технических средств такимобразом, чтобы получить ворс заданной плотности структуры и качества.Экспериментально установлено,что наиболее благоприятным являетсясоответствие угла навивки ворсаудвоенной величине угла подъемавитков внешней ветви петлеобраэующего элемента.Использование изобретения позволяет расширить ассортимент и улучшить качество изделия, так как достигается возможность изготовления ворсовых изделий с наклонными и криволинейными в сечении по продольнойоси изделия поверхностями, исключается спутывание петель, обеспечивается плотное и равномерное распределение их в изделии.ВНИИПИ Государстве по делам изобрет13035, Москва, ЖнийРа омитета ССоткрытийая наб.,
СмотретьЗаявка
3609570, 27.06.1983
ПОПОВЦЕВ ВЯЧЕСЛАВ ВИКТОРОВИЧ
МПК / Метки
МПК: D04H 11/04
Метки: ворсового, изделия, нетканого
Опубликовано: 30.07.1985
Код ссылки
<a href="https://patents.su/3-1170017-sposob-izgotovleniya-vorsovogo-netkanogo-izdeliya.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления ворсового нетканого изделия</a>
