Устройство для регулирования параметров микроклимата животноводческих помещений

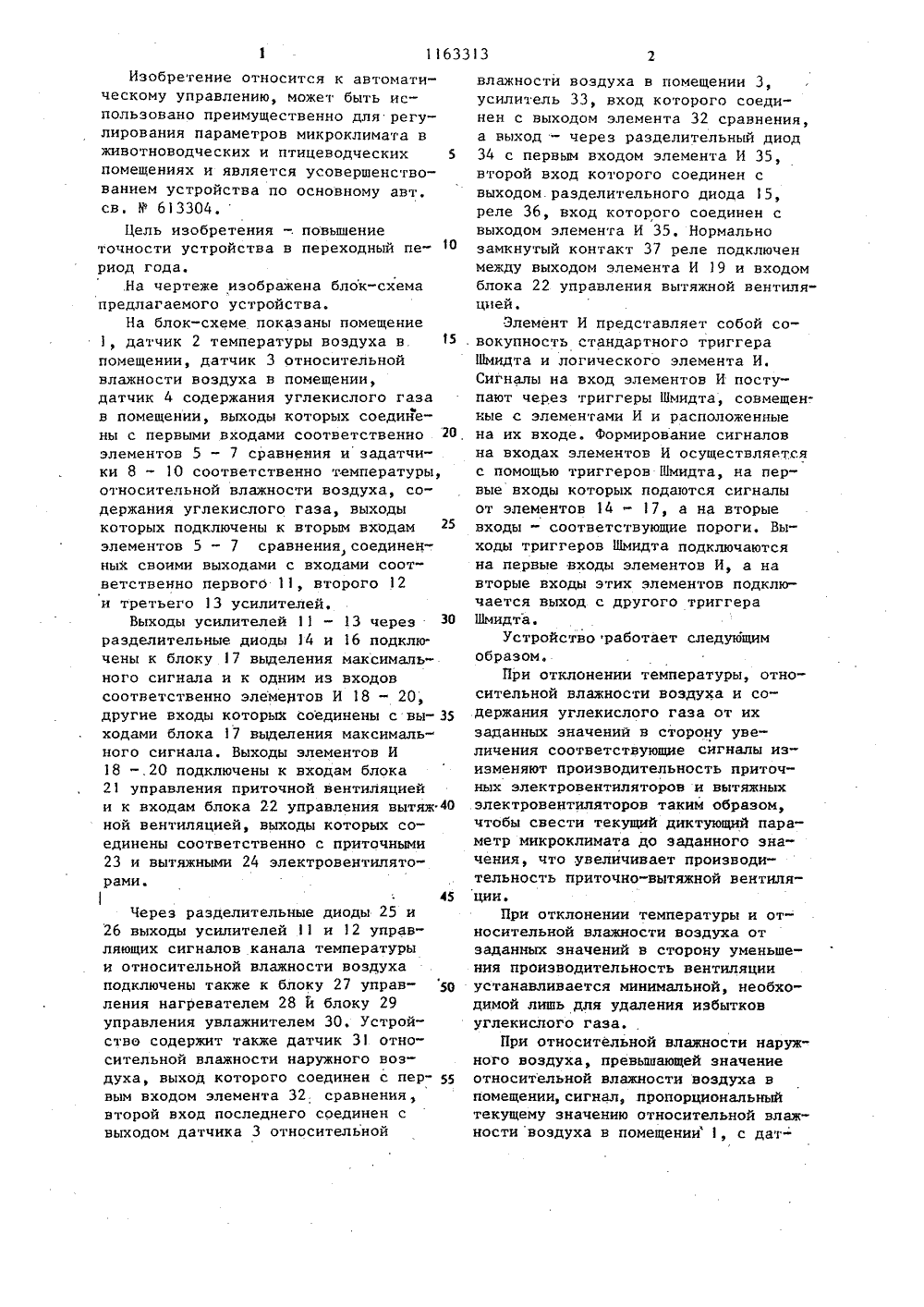

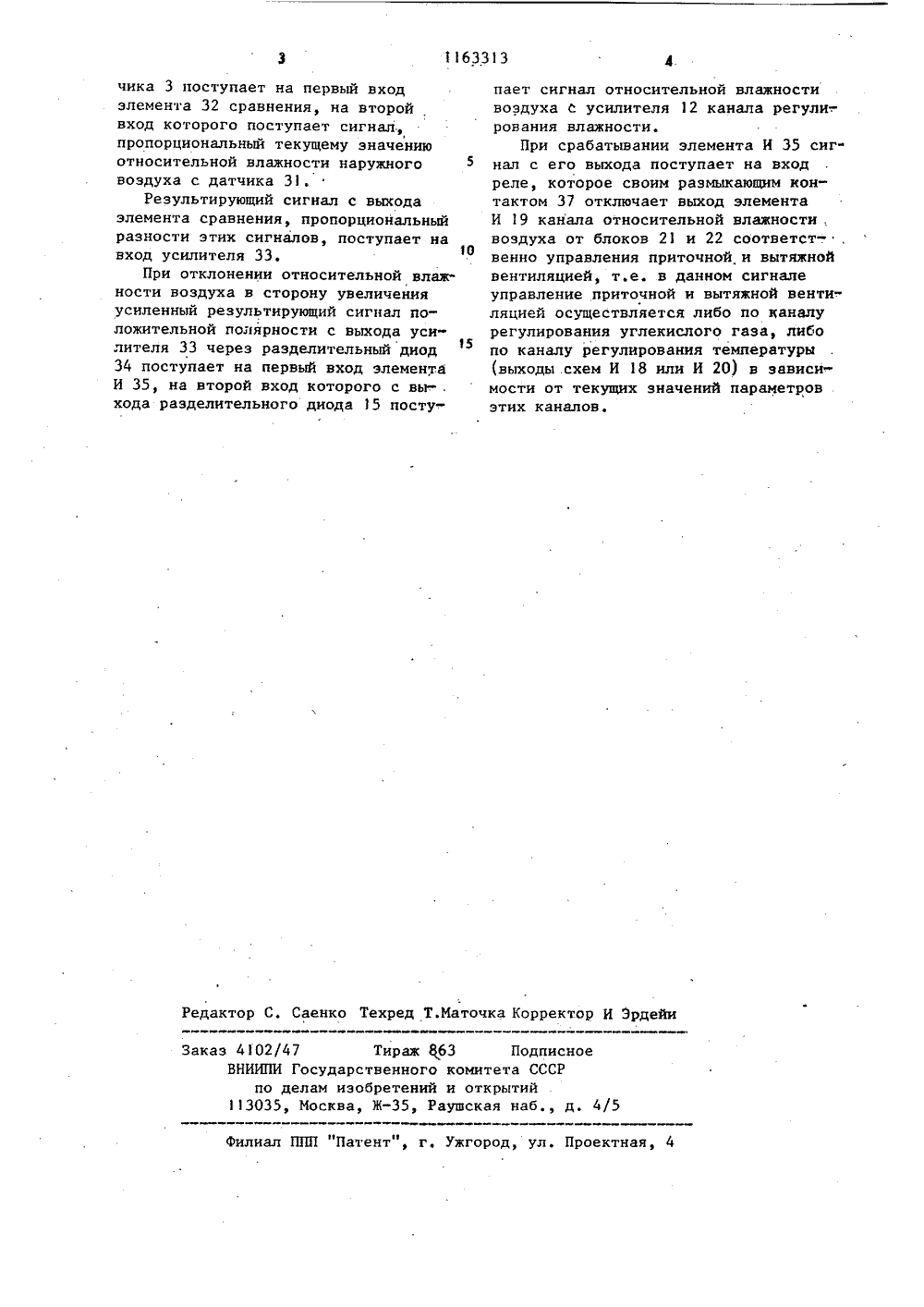

(51 С 05 О 23/1 ПИСАНИЕ ИЗОБРЕТЕНИВТОРСКОМУ СВИДЕТЕЛЬСТВУ Н да 3 ввй вам ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) УСТРОЙСТВО ДЛЯ РЕГУЛИРНИЯ ПАРАМЕТРОВ МИКРОКЛИМАТА ЖИВОВОДЧЕСКИХ ПОМЕЩЕНИЙ по авт,св.В 613304, о т л и ч а ю щ е е стем, что, с целью повышения точиустройства впереходный период гоно содержит датчик относительно влажности наружного воздуха и последовательно соединенные дополнительныеэлемент сравнения, усилитель, разделительный диод, элемент. И и реле,причем выход датчика относительнойвлажности наружного воздуха подключен к первому входу дополнительногоэлемента сравнения, второй вход которого соединен с датчиком относительной влажности воздуха в помещении, второй вход дополнительногоэлемента И подключен к выходу усилителя канала регулирования влажности, а размыкающий контакт дополнительного реле включен между выходом элемента И канала регулированиявлажности и входом блоков управленияприточной и вытяжной вентиляцией, 1163313Изобретение относится к автоматическому управлению, может быть использовано преимущественно для регулирования параметров микроклимата в животноводческих и птицеводческих 5 помещениях и является усовершенствованием устройства по основному авт, св, У 613304.Цель изобретения в . повьппениеточности устройства в переходный период года.,На чертеже изображена блок-схемапредлагаемого устройства.На блок-схеме показаны помещениедатчик 2 температуры воздуха в, 15помещении, датчик 3 относительнойвлажности воздуха в помещении,датчик 4 содержания углекислого газав помещении, выходы которых соединены с первыми входами соответственно 2 Оэлементов 5 - 7 сравнения и задатчики 8 - 10 соответственно температуры,относительной влажности воздуха, содержания углекислого газа, выходыкоторых подключены к вторым входамэлементов 5 - 7 сравнения, соединенных своими выходами с входами соответственно первого 11, второго 12и третьего 13 усилителей.Выходы усилителей 11 - 13 черезразделительные диоды 14 и 16 подключены к блоку 17 выделения максимального сигнала и к одним из входовсоответственно элементов И 18 - 20,другие входы которых соединены с выходами блока 17 выделения максимального сигнала. Выходы элементов И18 в .20 подключены к входам блока21 управления приточной вентиляциейи к входам блока 22 управления вытяж 40ной вентиляцией, выходы которых соединены соответственно с приточными23 и вытяжными 24 электровентиляторами.45Через разделительные диоды 25 и 26 выходы усилителей 11 и 12 управляющих сигналов канала температуры и относительной влажности воздуха подключены также к блоку 27 управ О ления нагревателем 28 й блоку 29 управления увлажнителем 30. Устройство содержит также датчик 31 относительной влажности наружного воздуха, выход которого соединен с пер" 55 вым входом элемента 32 сравнения, второй вход последнего соединен с выходом датчика 3 относительной влажности воздуха в помещении 3, усилитель 33, вход которого соединен с выходом элемента 32 сравнения, а выход - через разделительный диод 34 с первым входом элемента И 35, второй вход которого соединен с выходом. разделительного диода 15, реле 36, вход которого соединен с выходом элемента И 35, Нормально замкнутый контакт 37 реле подключен между выходом элемента И 19 и входом блока 22 управления вытяжной вентиляцией.Элемент И представляет собой совокупность стандартного триггера Шмидта и логического элемента И. Сигналы на вход элементов И поступают через триггеры Шмидта, совмещен-. ные с элементами И и расположенные на их входе. Формирование сигналов на входах элементов И осуществляется с помощью триггеров Шмидта, на первые входы которых подаются сигналы от элементов 14 - 17, а на вторые входы - соответствующие пороги. Выходы триггеров Шмидта подключаются на первые входы элементов И, а на вторые входы этих элементов подключается выход с другого триггераШмидта.Устройство работает следующим образом.При отклонении температуры, относительной влажности воздуха и содержания углекислого газа от их заданных значений в сторону увеличения соответствующие сигналы изизменяют производительность приточных электровентиляторов и вытяжных электровентиляторов таким образом, чтобы свести текущий диктующий параметр микроклимата до заданного значения, что увеличивает производительность приточно-вытяжной вентиляции.При отклонении температуры и относительной влажности воздуха отзаданных значений в сторону уменьшения производительность вентиляцииустанавливается минимальной, необходимой лишь для удаления избытков углекислого газа,При относительной влажности наружного воздуха, превышающей значение относительной влажности воздуха в помещении, сигнал, пропорциональный текущему значению относительной влажности воздуха в помещении 1, с дат3 1163313 4 Редактор С. Саенко Техред Т.Маточка Корректор И Эрдейи Заказ 4102/47 Тираж ЦбЗ Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 чика 3 поступает на первый вход элемента 32 сравнения, на второй вход которого поступает сигнал., пропорциональный текущему значению относительной влажности наружного воздуха с датчика 31.Результирующий сигнал с выхода элемента сравнения, пропорциональный разности этик сигналов, поступает на вход усилителя 33.При отклонении относительной влаж" ности воздуха в сторону увеличения усиленный результирующий сигнал положительной полярности с выхода усилителя 33 через разделительный диод 34 поступает на первый вход элемента И 35, на второй вход которого с вы-, хода разделительного диода 15 поступает сигнал относительной влажности воздуха с усилителя 12 канала регули-. рования влажности.При срабатывании элемента И 35 сиг" нал с его выхода поступает на вход реле, которое своим размыкающим контактом 37 отключает выход элемента И 19 какала относительной влажности ., воздуха от блоков 21 и 22 соответст-. венно управления приточной и вытяжной вентиляцией, т.е. в данном сигнале управление приточной и вытяжной венти" ляцией осуществляется либо по каналу регулирования углекислого газа, либо по каналу регулирования температуры (выходы схем И 18 или И 20) в зависи мости от текущих значений параметров этих каналов.
