Демодулятор дискретных сигналов с фазоразностной модуляцией

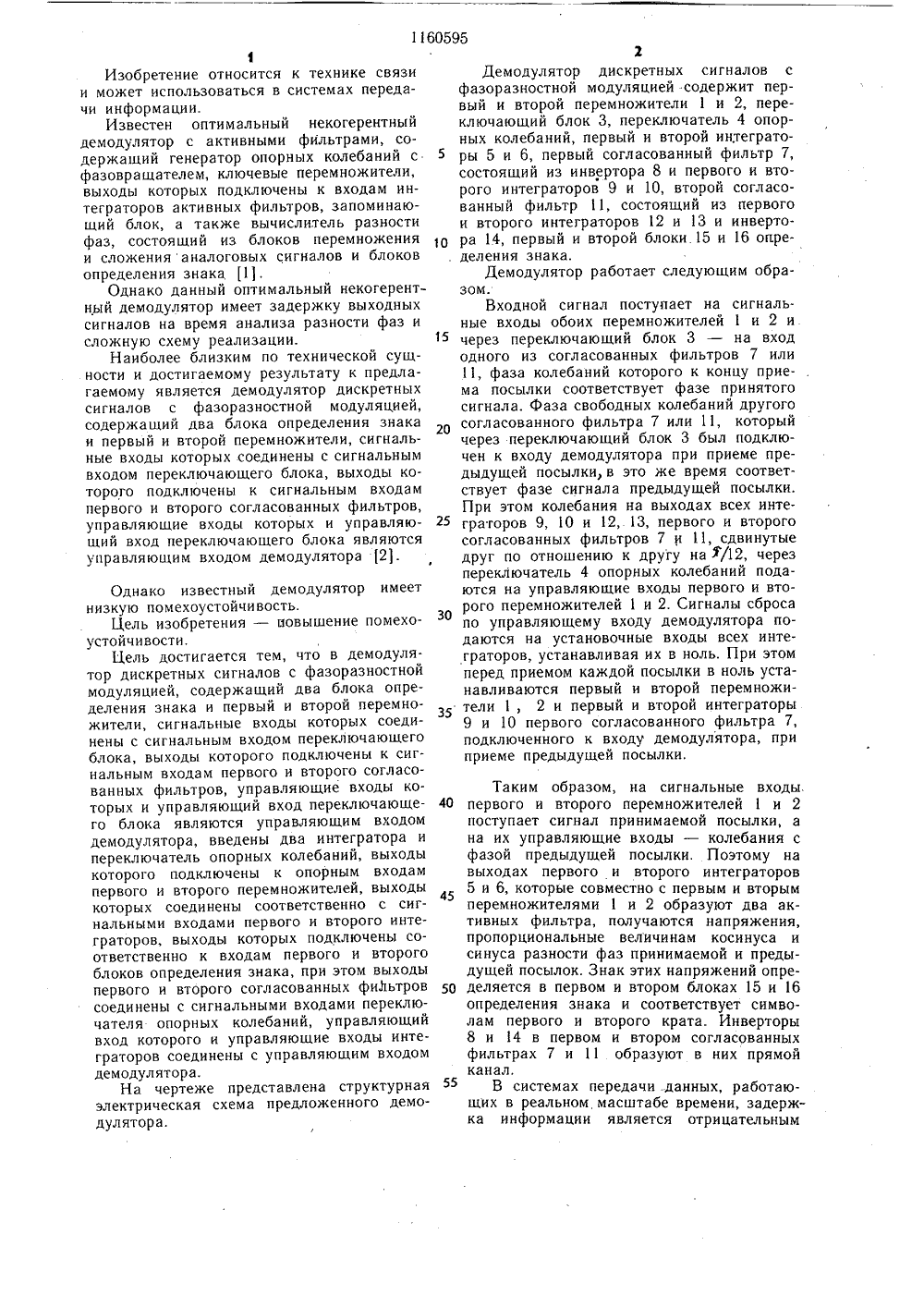

(50 Н 04 1. 27/22 ИСАНИЕ ИЗОБРЕТ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМ,Ф СВИДЕТЕЛЬС(54) (57) ДЕМОДУЛЯТОР ДИСКРЕТНЫХ СИГНАЛОВ С ФАЗОРАЗНОСТНОй МОДУЛЯЦИЕЙ, содержащий два блока определения знака и первый и второй перемножители, сигнальные входы которых соединены с сигнальным входом переключающего блока, выходы которого подключены к сигнальным входам первого и второго согласованных фильтров, управляющие входы которых и управляющии вход переключающего блока являются управляющим входом демодулятора, отличающийся тем, что, с целью повышения помехоустойчивости, в него введены два интегратора и переключатель опорных колебаний, выходы которого подключены к опорным входам первого и второго перемножителей, выходы которых соединены соответственно с сигнальными входами первого и второго интеграторов, вьходы которых подключены соответственно к входам первого и второго блоков определения знака, при этом выходы первого и второго согласованных фильтров соединены с сигнальными входами переключателя опорных колебаний, управляющий вход которого и управляющие входы интегра- Я торов соединены с управляющим входом демодулятора.1Изобретение относится к технике связии может использоваться в системах передачи информации.Известен оптимальный некогерентныйдемодулятор с активными фильтрами, содержащий генератор опорных колебаний сфазоврашателем, ключевые перемножители,выходы которых подключены к входам интеграторов активных фильтров, запоминающий блок, а также вычислитель разностифаз, состоящий из блоков перемноженияи сложенияаналоговых сигналов и блоковопределения знака 1,Однако данный оптимальный некогерентный демодулятор имеет задержку выходныхсигналов на время анализа разности фаз исложную схему реализации.Наиболее близким по технической сушности и достигаемому результату к предлагаемому является демодулятор дискретныхсигналов с фазоразностной модуляцией,содержаший два блока определения знакаи первый и второй перемножители, сигнальные входы которых соединены с сигнальнымвходом переключающего блока, выходы которого подключены к сигнальным входампервого и второго согласованных фильтров,управляющие входы которых и управляющий вход переключаюшего блока являютсяуправляющим входом демодулятора 2. Однако известный демодулятор имеетнизкую помехоустойчивость.Цель изобретения - повышение помехоустойчивости,Цель достигается тем, что в демодулятор дискретных сигналов с фазоразностной модуляцией, содержащий два блока определения знака и первый и второй перемножители, сигнальные входы которых соединены с сигнальным входом переключающего блока, выходы которого подключены к сигнальным входам первого и второго согласованных фильтров, управляющие входы которых и управляющий вход переключающего блока являются управляюшим входом демодулятора, введены два интегратора и переключатель опорных колебаний, выходы которого подключены к опорным входам первого и второго перемножителей, выходы которых соединены соответственно с сигнальными входами первого и второго интеграторов, выходы которых подключены соответственно к входам первого и второго блоков определения знака, при этом выходы первого и второго согласованных фильтров соединены с сигнальными входами переключателя опорных колебаний, управляюший вход которого и управляющие входы интеграторов соединены с управляющим входомдемодулятора.На чертеже представлена структурнаяэлектрическая схема предложенного демодулятора.40 45 50 55 Таким образом, на сигнальные входы. первого и второго перемножителей 1 и 2 поступает сигнал принимаемой посылки, а на их управляющие входы - колебания с фазой предыдущей посылки. Поэтому на выходах первого и второго интеграторов 5 и 6, которые совместно с первым и вторым перемножителями 1 и 2 образуют два активных фильтра, получаются напряжения, пропорциональные величинам косинуса и синуса разности фаз принимаемой и предыдушей посылок. Знак этих напряжений определяется в первом и втором блоках 15 и 16 определения знака и соответствует символам первого и второго крата. Инверторы 8 и 4 в первом и втором согласованных фильтрах 7 и 11 образуют в них прямой канал.В системах передачи .данных, работающих в реальном масштабе времени, задержка информации является отрицательным 2Демодулятор дискретных сигналов сфазоразностной модуляцией содержит первый и второй перемножители 1 и 2, переключающий блок 3, переключатель 4 опорных колебаний, первый и второй интеграторы 5 и 6, первый согласованный фильтр 7, состоящий из инвертора 8 и первого и второго интеграторов 9 и 10, второй согласованный фильтр 11, состоящий из первого и второго интеграторов 12 и 13 и инвертора 14, первый и второй блоки 15 и 16 оцре. деления знака.Демодулятор работает следующим образом.Входной сигнал поступает на сигнальные входы обоих перемножителей 1 и 2 и через переключаюший блок 3 - на вход одного из согласованных фильтров 7 или 11, фаза колебаний которого к концу приема посылки соответствует фазе принятого сигнала. Фаза свободных колебаний другого 20 согласованного фильтра 7 или 11, которыйчерез переключающий блок 3 был подключен к входу демодулятора при приеме предыдущей посылки, в это же время соответствует фазе сигнала предыдушей посылки.При этом колебания на выходах всех интеграторов 9, 10 и 12, 13, первого и второго согласованных фильтров 7 и 11, сдвинутые друг по отношению к другу на /12, через переключатель 4 опорных колебаний подаются на управляющие входы первого и второго перемножителей 1 и 2. Сигналы сброса 30по управляющему входу демодулятора подаются на установочные входы всех интеграторов, устанавливая их в ноль. При этом перед приемом каждой посылки в ноль устанавливаются первый и второй перемножители 1, 2 и первый и второй интеграторы 9 и 10 первого согласованного фильтра 7, подключенного к входу демодулятора, при приеме предыдушей посылки.1160595 Составитель А. Москалевич Редактор Т. Кугрышева Техред И. Верес Корректор И.Муска За к аз 3845/56 Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и откры 4 ий 113035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4фактором, влияние которого стремятся снизить, В предложенном устройстве информация выдается потребителю непосредственно после окончания приема посылки. В известных же устройствах принятый символ задерживается после окончания приема посылки на время, необходимое для получения величин синусов и косинусов разности фаз в фазовых детекторах. Следовательно, время задержки существенно снизилось, что позволяет значительно повысить помехоустойчивость.
