Устройство для формирования импульсов управления т-фазным преобразователем

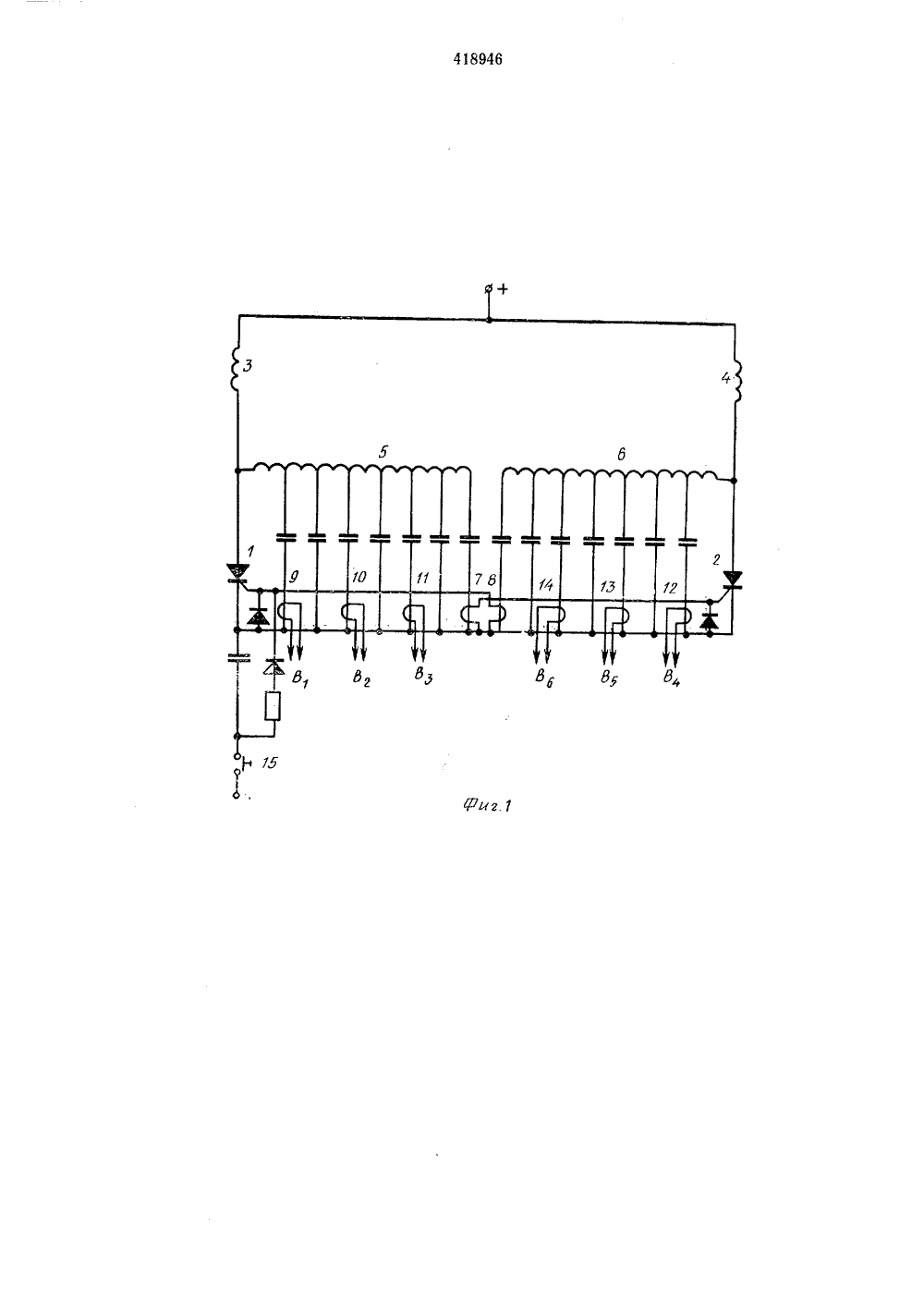

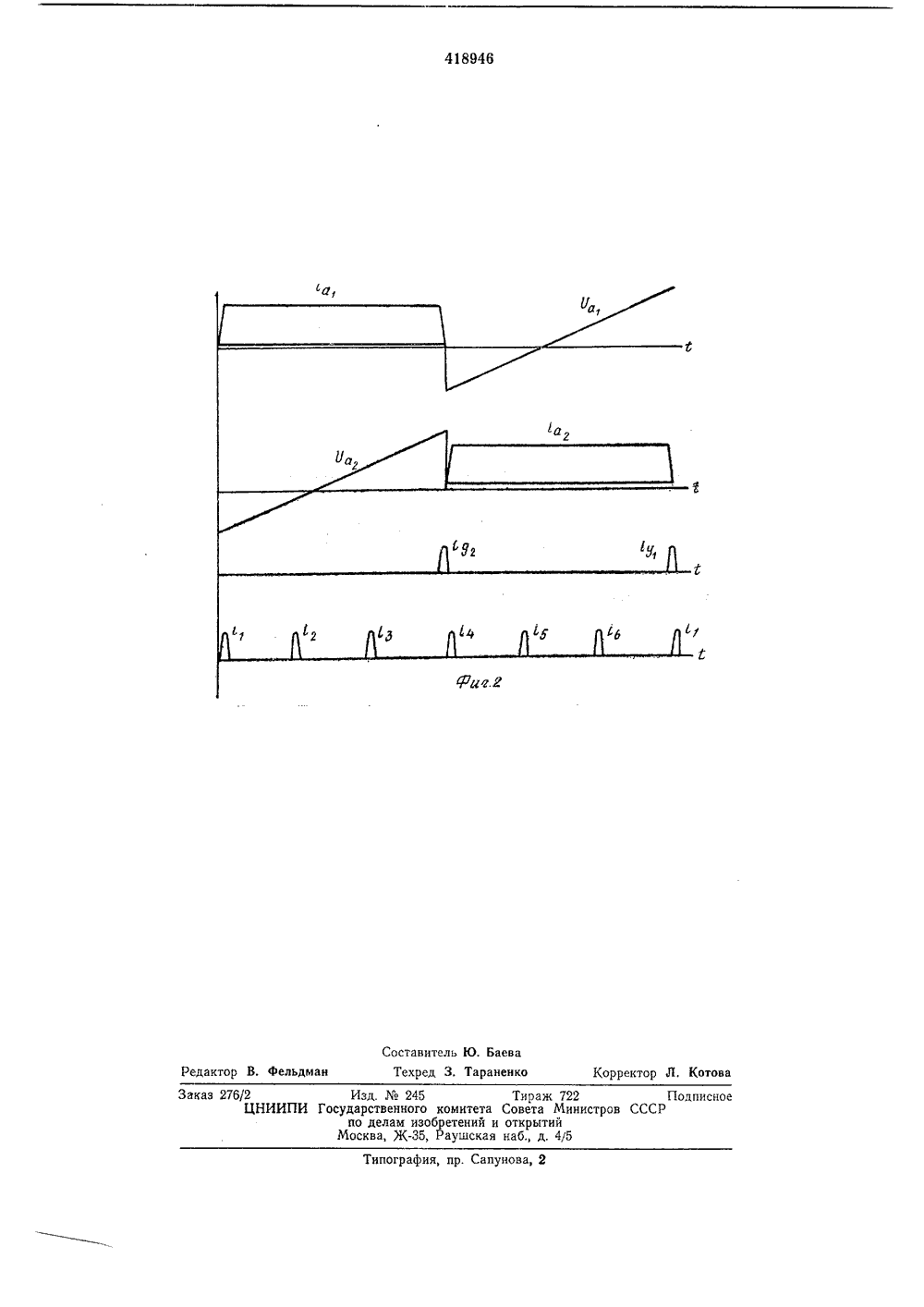

исоединением зая 32) Приоритет Опубликовано 05.03.7 Дата опубликования Государственнын комнте Совета Министров СССР 3) УДК 621,316,72(088.8) Бюллетень9 исания 19,02.75 оо делам нзобретенн и открытий) УСТРОЙСТ УПРАВЛЕНИ Я ФОРМИРОВАНИЯ ИМПУЛЪСОАЗНЪ 1 М ПРЕОБРАЗОВАТЕЛЕМ образователя от полнои ственных длинных линий.Это позволяет упростит ство и увеличить стабильн рения выходных импульсовНа фиг. 1,приведена при предлагаемого устройства импульсов тока управлени образователем; на фиг. 2 мы напряжений и токов в го устройства, иллюстриру длины двух искусизвестное устроисть частоты повгонципиальная схема для формирования я многофазным преприведены диаграм. схеме предлагаемоющие его работу. Изобретение относится к классу статических преобразователей и предназначено для формирования импульсов тока управления тиристорным преобразователем многофазного исполнения,Известны формирователи импульсов тока управления тиристорным многофазным преобразователем, ведомым сетью. Они содержат на каждую фазу свой генератор пилообразного напряжения, устройство сравнения и фор мирователь импульсов на тиристорах. При этом схема формирователя получается сложной. Известны также формирователи импульсов тока управления многофазными автономными преобразователями, содержащие задающий генератор, распределительное устройство и усилитель мощности. Для сокращения количества элементов в таких схемах использованы феррит-полупроводниковые устройства.Отличие изобретения состоит в том, что управляющий электрод каждого из коммутирующих тиристоров через соответствующий согласующий трансформатор тока подключен к цепи конденсатора а-ой ячейки противоположной искусственной длинной линии, а каждый выходной трансформатор тока подключен к цепи соответствующего конденсатора ячейки искусственной длинной линии, причем расстояние между этими конденсаторами обратно пропорционально количеству плеч преПредлагаемое устроиство содержит тиристоры 1, 2 реакторы 3, 4, искусственные длин ные линии 5, 6, трансформаторы тока управления 7, 8, выходные трансформаторы 9 - 14 и устройство пуска 15,Перед пуском конденсаторы искусственныхдлинных линий заряжены до полного напря жения. При формировании пускового импульса отпирается тиристор 1 и в его цепи протекает ток разряда линии 5. В момент отпирания тиристора 1 появляется короткий импульс тока в цепи первичной обмотки трансформато ра 9 и в цепи управляющего электрода тири.стора В 1 силового инвертора. При этом в цепи тиристора появляется импульс тока г по форме, близкой к прямоугольной, и длительностью, равной времени распространения вол ны вдоль линии.5 10 15 20 25 В момент окончания импульса тока (см,фиг. 2) на тиристоре восстанавливается напряжение обратной полярности и он удерживается в отключенном состоянии во время восстановления запирающей способности. После выключения тиристора 1 начинается повторный заряд конденсаторов искусственной линии 5 и напряжение У, постепенно увеличивается. Затем в процессе распространения отраженной волны напряжения от короткозамкнутого конца линии 5 появляются импульсы тока в цепи первичных обмоток трансформаторов 10, 11 и управляющих электродов тиристоров В В,. Поскольку точки подключения трансформаторов 9 - 14 выбраны на расстоянии 1/6 полной длины двух линий, то время сдвига протекающих в их первичных обмотках импульсов будет равно 1/6 периода следования формируемых импульсов. При подключении первичных обмоток трансформаторов тока 9- 14 в цепь только одной ячейки линии импульсы тока на выходе устройства имеют форму, близкую к синусоидальной. Для получения импульсов тока по форме, близкой к прямоугольной, первичные обмотки трансформаторов 9 - 14 целесообразно подключить в цепь конденсаторов 3 - 4-х соседних ячеек.При распространении отраженной волны напряжения к концу линии появляется импульс тока , в цепи последней ячейки в конце линии, в первичной обмотке трансформатора тока 7 и в цепи управляющего электрода тиристора 2, Включение тиристора 2 обеспечивает закорачивание линии 6, В процессе распространения отраженной волны напряжения вдоль линии появляются импульсы тока 4, ь цб в цепи первичных обмоток трансформаторов 12, 13, 14 и управляющих электродов тиристоров В 4, Вь Вб силового инвертора. При распространении волны напряжения до конца линии 6 появляется импульс тока , в цепи первичной обмотки трансформатора 8 и управляющего электрода тиристора 1. Во время распространения волны вдоль линии 6 происходит заряд конденсаторов линии 5 через реактор 3. Появление импульса тока в цепи управляющего электрода тиристора 1 вызывает его включение и повторное закорачивание искусственной линии 5. При этом процесс формирования импульсов тока на выходе устройства протекает аналогично первому срабатыванию тиристора 1. В случае формирования импульсов тока управления трехфазным преобразователем, выполненным по мостовой схеме, необходимо иметь на выходе устройства для управления каждого тиристора силового инвертора два импульса, сдвинутых во времени на 1/6 часть периода. Для этого в предлагаемом устройстве для получения двойного импульса достаточно каждый из трансформаторов тока 9 - 14 выполнить с двумя первичными обмотками, включенными в цепь конденсаторов ячеек линии со сдвигом на 1/6 часть периода распространения волн напряжения вдоль двух искусственных линий. ЗО 35 40 45 50 55 60 65 Предлагаемое устройство можно использовать также для формирования импульсов тока управления многофазным преобразователем с плавным регулированием фазы импульсов относительно напряжения на анодах тиристоров силового преобразователя. При этом управляющий электрод тиристора 1 подключается к генератору импульсов тока с частотой повторения, равной частоте колебаний на анодах силовых тиристоров, через фазосдвигающее устройство, Управляющий электрод тиристора 2 при этом подключается по схеме на фиг, 1, а трансформаторная связь последней ячейки линии 6 с управляющим электродом тиристора 1 исключается.Предлагаемое устройство может использоваться для формирования импульсов тока управления тиристорным автономным инвертором, обеспечивающим преобразование посгоянного тока в переменный ток постоянной частоты, необходимый для питания асинхронных двигателей, создания вращающихся, или бегущих магнитных полей. Не исключена возможность использования данного устройства и в целом ряде систем, в которых необходимо иметь источник заданной во времени,последовательности импульсов. Предмет изобретения1, Устройство для формирования импульсов управления и-фазным преобразователем, содержащее две искусственные длинные линии из и ячеек каждая, шунтируемых коммутирующими тиристорами, и т выходных трансформаторов тока, отличающееся тем, что, с целью упрощения и увеличения стабильности частоты повторения ймпульсов, управляющий электрод каждого из коммутирующих тиристоров через соответствующий согласующий трансформатор тока подключен к цепи кон,денсатора и-ой ячейки противоположной искусственной длинной линии, а каждый выходной трансформатор тока подключен к цепи соответствующего конденсатора ячейки искусственной длинной линии, причем расстояние между этимиконденсаторами обратно,пропорционально количеству плеч преобразователя от полной длины двух искусственных длинных лиНий.2. Устройство по п, 1, отличающееся тем, что длина каждой лийии выбирается из условия получения времени распространения волны напряжения вдоль линии, равного полупериоду следования выходных импульсов.3. Устройство по пп. 1 и 2, отлич ающееся тем, что, с целью обеспечения формирования импульсов с плавным регулированием фазы импульсов тока на выходе относительно напряжения на анодах тиристоров управляемого преобразователя, управляющий электрод одного из тиристоров формирователя подключен к генератору тактовых импульсов тока с частотой повторения, равной частоте колебаний в силовых цепях, через фазосдвигающее устройство.ставитель Ю. БаевТехред 3. Тараненк ИИПИ ипография, пр. Сапунова, 2 Редактор В. фельдма аказ 276/2 Изд,245ударственного комитетапо делам изобретений иМосква, Ж, Раушская Тираж 722овета Миниоткрытийаб д. 45 ктор Л. Кото Подписноеов СССР
