Пробоотборник грубых консервированных кормов

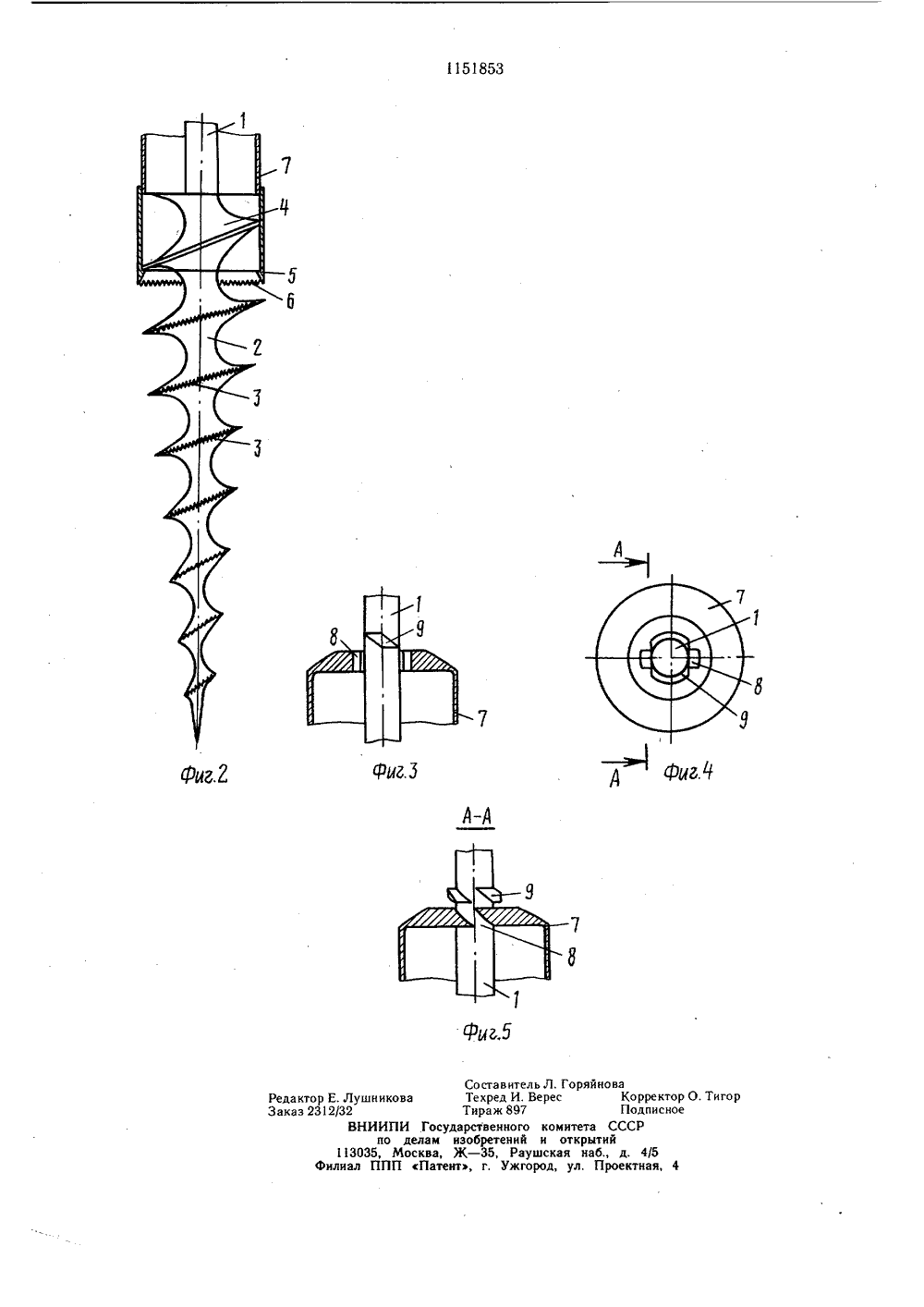

) 01) 853 01 Х 4(5 ИСАНИЕ ИЗОБРЕТЕНИЯ ь ю ч 1 ТЩ К АВТОРСКОМУ СВ ЕЛЬСТ 11 БЛИОт 1 ЩА(54)(57) 1. ПРОКОНСЕРВИРОВ БООТБОРНИК ГРУБЫХ АННЫХ КОРМОВ, соу с винтовым конусным механизм захвата, отлио, с целью повышения эфоты пробоотборника, надержащии ш наконечнико чающийся те фективности ан чт аб ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 3682663/23-2622) 30,12.8346) 23.04.85. Бюл.1572) Ю. И. Карнацкий и Т. Т. Шабловский (71) Гомельская государственная областная сельскохозяйственная опытная станция (53) 543.053 (088.8)(56) 1. Каталог новых приборов и оборудования для почвенноагрохимических исследований МСХ СССР, Союзсельхозтехника. М., Колос, 1980, с. 17 - 19.2. Авторское свидетельство СССР224155, кл. 6 01 1 ч 1/02, 1935. ружная кромка винтового конусного наконечника выполнена заостренной и снабжена зубчатой насадкой, механизм захвата снабжен цилиндрическим шнековым элементом, снабженным цилиндрической обоймой с острой зубчатой кромкой внизу и соединенным с конусным винтовым наконечником, а шаг шнекового элемента больше шага винтового конусного наконечника,2. Пробоотборник по п. 1, отличающийся тем, что снабжен установленным на штанге и имеющим быстродействующий замок цилиндром-накопителем, нижняя часть которого взаимодействует с верхней частью цилиндрической обоймы.3. Пробоотборник по п. 2, отличающийся тем, что быстродействующий замок вы- с полнен в виде винтового многозаходного соединения с направлением хода винта, ф/ обратным ходу винтового конусного наконеч- ф ф ника. С:1Изобретение относится к устройствампо агрохимическому обслуживанию сельского хозяйства и предназначено для взятия проб в хозяйственных условиях грубых консервированных кормов (сена, соломы, сенажа, силоса) из скирд, стогов,траншей, ям, курганов и т.д.Известен пробоотборник для взятияпроб силоса 11.Однако у устройства недостаточная эффективность, большой вес, громоздкость 10и необходимость в обслуживании специальной передвижной лаборатории с энергоустановкой.Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является устройство для отборапроб хлопка-сырца и других подобных волокнистых материалов, включающее штангу с конусным винтовым наконечником имеханизмом захвата 12,Недостатком известного устройства яв Оляется низкая эффективность при использовании его на взятии проб грубых консервированных кормов.Цель изобретения - повышение эффективности работы устройства путем увеличения массы однократно отбираемой навескии предварительного измельчения в процессе взятия пробы.Поставленная цель достигается тем, чтонаружная кромка винтового конусного наконечника выполнена заостренной и снаб- зОжена зубчатой насадкой, механизм захватаснабжен цилиндрическим шнековым элементом, снабженным цилиндрической обоймойс острой зубчатой кромкой внизу и соединенным с конусным винтовым наконечником,а шаг шнекового элемента больше шага винтового конусного наконечника.Пробоотборник снабжен. установленнымна штанге и имеющим быстродействующийзамок цилиндром-накопителем, нижняячасть которого взаимодействует с верхнейчастью цилиндрической обоймы.Быстродействующий замок выполнен ввиде винтового многозаходного соединенияс направлением хода винта обратным ходувинтового конусного наконечника.На фиг. 1 изображен пробоотборник, 45общий вид; на фиг. 2 - нижняя часть пробоотборника, разрез; на фиг. 3 - верхняячасть цилиндра-накопителя в рабочем положении, разрез; на фиг. 4 - то же, вид сверху; на фиг. 5 - разрез А-А на фиг. 4.Пробоотборник включает штангу 1, конусный винтовой наконечник 2 с острой, зубчатой, как у серпа, насечкой на винтовойкромке 3, шнековый элемент 4 с напрессованной цилиндрической обоймой 5, нижняя кромка которой заострена и имеет зубчатую как 55у серпа, насечку 6, цилиндр-накопитель 7,быстродействующий винтовой многозаходный замок с внутренними винтовыми пазами 2 8 в донышке цилиндра-накопителя и наружными винтовыми элементами 9 на штанге1, а также вороток 10.Пробоотборник работает следующим образом.При снятом цилиндре-накопителе 7, путем вращения воротка 10, пробоотборникзаглубляется на глубину, с которой необходимо взять пробу, Конусный винтовойнаконечник 2 обеспечивает надежное заглубление пробоотборника, уплотняет одновременно в своих винтовых пазах массу,способствуя тем самым хорошему поперечному резанию продольных и косых стеблейкорма острой зубчатой винтовой кромкой3 наконечника 2 и вырезает острой зубчатой кромкой 6 цилиндрической обоймы 5спираль уплотненной массы отбираемогокорма. Шнековый элемент 4, находящийсяв цилиндрической обойме 5, имея большийшаг винта, чем конусный винтовой наконечник 2, снимает уплотнение вырезаннойспирали корма, способствуя хорошему, равномерному заполнению прорезанной скважины при предварительном заглублениицилиндра-накопителя при взятии пробы. Подостижению нужной глубины пробоотборник выдергивается из прорезанной скважины, одновременно очищая скважину отчастично измельченного корма.При установленном цилиндре-накопителе 7 в рабочее положение на штанге 1(фиг. 1 - 5) пробоотборник погружается вочищенную скважину и вращением воротка 10 заглубляется на глубину, равную длине цилиндра-накопителя 7, а затем вынимается из скважины с пробой в цилиндре-накопителе, взятой с нужной глубины. В рабочем положении цилиндр-накопитель можетсвободно вращаться на штанге 1, следовательно, при взятии пробы, т.е. при вращенииштанги, он не вращается, способствуя хорошему наполнению его и уменьшая трениепробоотборника о стенки прорезанной скважины.При извлечении взятой пробы пробоотборник опускается в определенную емкость,а затем поворотом цилиндра-накопителяпо ходу винта быстродействующего винтового многозаходного замка и поднятиемего вверх освобождается взятая проба ивысыпается в подставленную емкость.Изготовленный опытный образец пробоотборника сказался портативным, высоконадежным, удобным в пользовании и экономичным. Он одинаково удобен и надеженкак при взятии сухих проб, так и при взятии влажных консервированных кормов.Помимо простоты конструкции, надежности в работе, удобства пользования, резкого сокращения времени на взятия пробыи снижения металлоемкости, отпадает необходимость в энергоустановке и специальной автопередвижной лаборатории,1151853 5 6 г.2 новаКорректор Подписное Редактор Е. ЛуЗаказ 2312/32В иго иков ИИПИ Госу по делам5, Москва,ППП сПате 1130 Филиал
