Устройство для измерения задней вершинной рефракции очковых линз

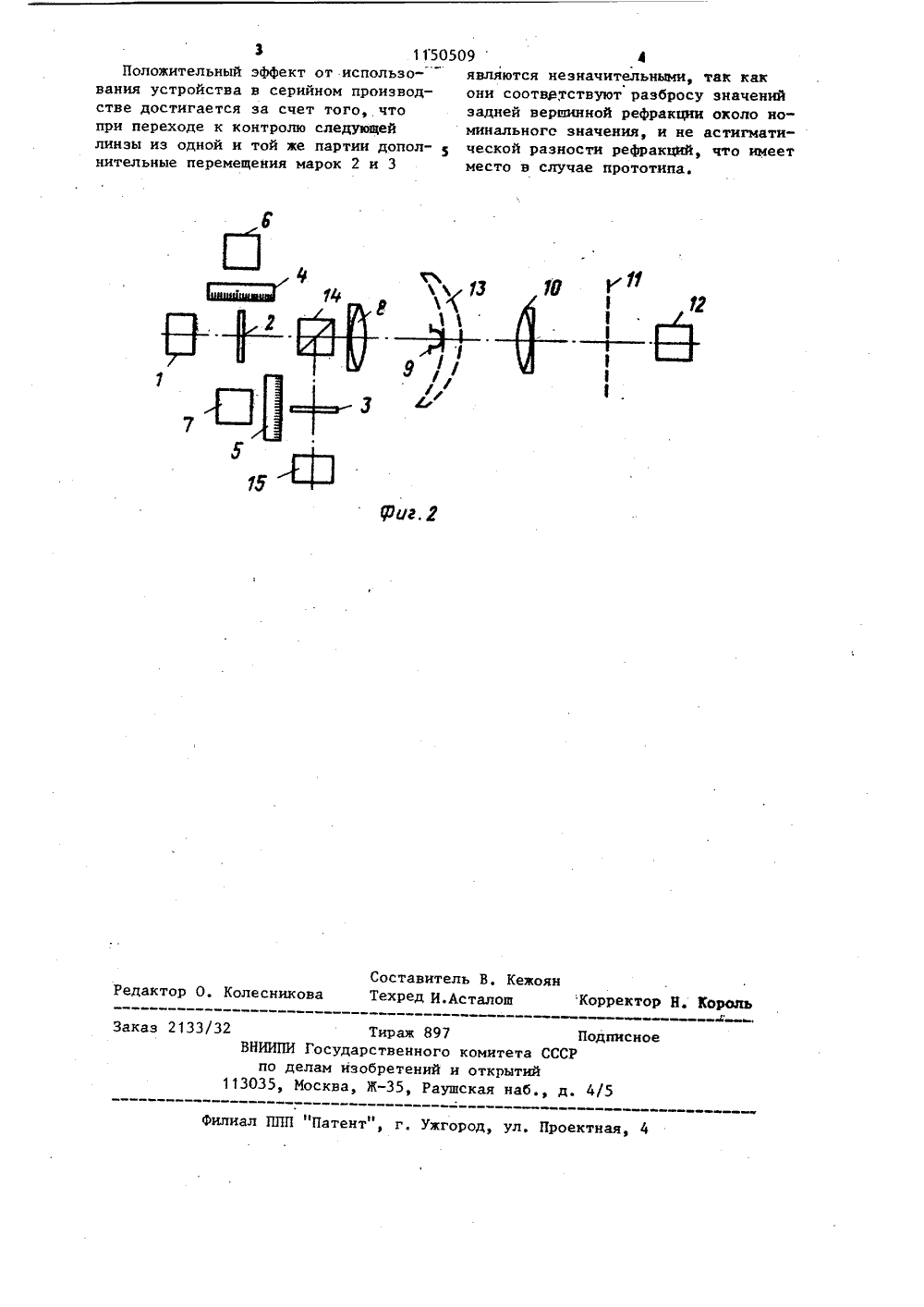

(54)(57) 1, УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯЗАДНЕЙ ВЕРШИННОЙ РЕФРАКЦИИ ОЧКОВЫХЛИНЗ, содержащее последовательноустановленные источник, марку сошкалой и устройством считывания,коллиматор, средство для фиксации испытуемой линзы, фокусирующий объектив и индикатор, о т л и ч а ющ е е с я тем, что, с целью снижения трудозатрат при контроле астигматических линз, оно снабжено второй маркой со шкалой и устройством считывания,установленной вблизи первой марки.2, Устройство по и, 1, о т л ич.а ю щ е е с я тем, что оно дополнительно снабжено светоделительным элементом, выполненным в виде куб-призмы и установленным между коллиматором и одной из марок, а также вторым источником.1150Изобретение относится к областипроизводства оцтических приборов,в частности очковых линз., и предна"значено для использования в приборах для контроля задней вершинной 5рефракции линз, имеющих поверхностьс двумя радиусами кривизны, например астигматических очковых линз.Известно устройство для измерениязадней вершинной рефракции очковыхлинз, содержащее последовательноустановленные источник, марку со шкалой и устройством считывания, средство для фиксации испытуемой линзы,фокусирующий объектив и индикатор. 15Значение задней вершинной рефракциииспытуемой очковой линзы получаетсякак величина перемещения марки коллиматора, отсчитываемая по шкале,проградуированной в единицах измерения сходимости пучков лучей, вызываемой испытуемой очковой линзой, т,е.в диоптриях 1.Недостатком известного устройстваявляется необходимость последователь ного поиска положений марки коллиматора при контроле астигматических. очковых линз, которые соответствуютзначениям задней вершинной рефракциив главных сечениях для каждой линзы, 30что в условиях серийного производстваприводит к значительным трудовымзатратам контрольных рабочих,Цель изобретения - снижение трудозатрат при контроле астигматичес 35ких очковых линз,Указанная цель достигается тем,что в устройстве для измерения задней вершинной рефракции очковыхлинз, содержащем последовательноустановленные источник, марку сошкалой и устройством считывания,коллиматор, средство для фиксапиииспытуемой линзы, фокусирующий объектив и индикатор, оно снабжено второй маркой со.шкалой и устройствомсчитывания, установленной вблизипервой марки. Кроме того, устройство для изме рения задней вершинной рефракции очковых линз дополнительно снабжено светоделительиым элементом, выполненным в виде куб-призмы и уста новленным между коллиматором и одной 55 из.марок, а также вторым источником,На фиг. 1 изображена оптическая схема устройства для измерения зад 509 1 ней вершинной рефракции очковых линз; на фиг, 2 - то же, вариант. Устройство для измерения заднейвершинной рефракции очковых линэсостоит из источника 1 для освеще".ния марок коллиматора, марок 2 и 3 коллиматора, шкал 4 и 5 перемещениймарок, устройств 6 и 7 для считывания перемещений марок, коллиматора 8,средства 9 для фиксации положениявершины задней поверхности испытуемойлинзы, фокусирующего объектива 10для получения иэображений марок коллиматова, сетки 11 индикатора 12, служащего для совмещения плоскости изображения марок коллиматора с заданнойплоскостью - сеткой 11, испытуемойлинзы 13, светоделительного элемента 14 (фиг. 2), выполненного в видекуб-призмы, источника 15 для освещения второй марки коллиматора, Марки2 и З,коллиматора могут представлятьсобой две щели, ось которых пересекает оптическую ось коллиматора икоторые ориентированы под углом 90дРУг к другу. Устройство 12 состоитв случае визуального варианта изокуляра с сеткой,Измерение задней вершинной рефракции астигматических очковых линз с помощью устройства выполняется следующим образом, С помощью источника 1 (фиг. 1) или источников 1 и 15 (фиг, 2) освещают марки 2 и 3 коллиматора 8, перемещением марок 2 и 3 добиваются совмещения плоскости их изображений, получаемых с помощью коллиматора 8 и объектива 10, с заданной плоскостью 11, устанавливаемый с помощью индикатора 12, с, помощью устройств 6 и 7 по шкалам 4 и 5 считываются нулевые отсчеты перемещений марок 2 и 3, затем помещают испытуемую астигматическую линзу 13 таким образом, чтобы вершина задней поверхности линзы касалась средства фиксации линзы 9, вращением линзы вокруг оптической оси и дополнительными перемещениями марок 2 и 3 опять добиваются совмещения плоскости их изображений с заданной плоскостью 11, с помощью устройств 6 и 7 по шкалам 4 и 5 считываются отсчеты, которые после вычитания нулевых отсчетов дают искомые значения задней вершинной рефракции для главных сечений испытуемой линзы.3 1 150509 4Положительный эффект от использо- являются незначительными, так как вания устройства в серийном производ- они соответствуют разбросу значений стве достигается за счет того, что заднеи вериинной рефракции около нопри переходе к контролю следующей минального значения, и не астигматилинзы из одной и той же партии допол-ческой разности рефракций, что имеет нительные перемещения марок 2 и 3 место в случае прототипа. Составитель В, Кежоян Техред И.Асталош Редактор О, Колесникова Корректор Н. Король Подписное каз 2133/ 2 Тираж 897 ВНИИПИ Государственного по делам изобретений 113035, Иосква, Ж, Раушкомитета СССР открытийская наб., д. 4/ Патент", г. ужгород, ул. Проектная, 4 илиал ПП
