Установка для определения кинетического и статического коэффициентов трения сыпучих материалов

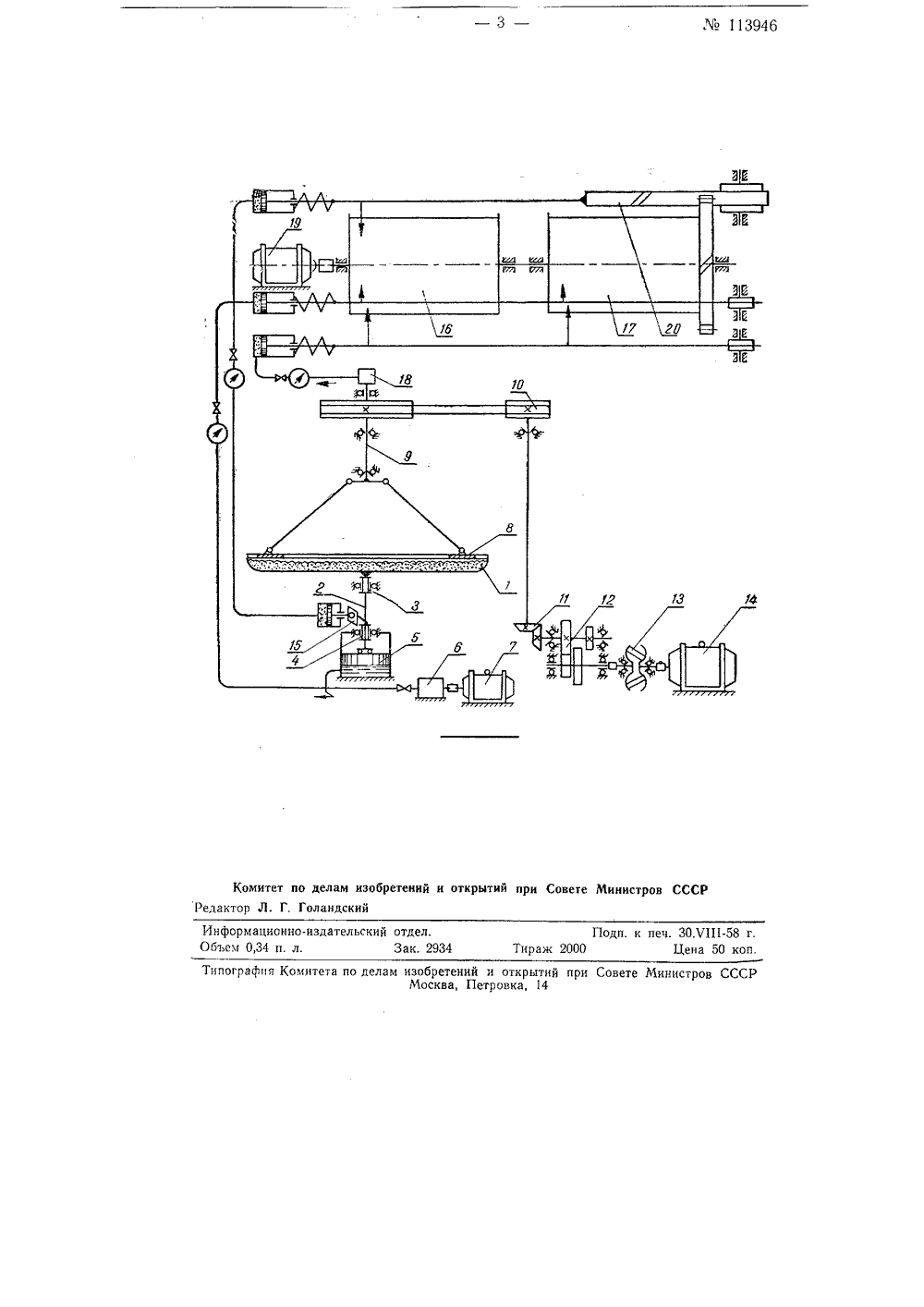

113946 Класс 421 с, 29 о 5 СССР" "С 1;ЮЕТЕНЙЯОП НИЕ ИЗО ОРСКОМУ СВИДЕТЕЛЬСТВ И. Прокопцев. Фридма ИНЕТИЧЕСКОГОРЕНИЯ СЫПУЧИ УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ СТАТИЧЕСКОГО КОЭФФИЦИЕНТОВ МАТЕРИАЛОЗаявлено 4 ноября 1957 г. за586109 в Комитет при Совете Министров Си параллельно расположенного кольца с закрепляемым на его примыкающей к диску поверхности испытуемым жестким материалом.На чертеже изображена кинематическая схема установки.Испытуемый сыпучий материал помещают в достаточно жестком диске 1 с буртами, который крепится к вертикальному валу 2. Вал вращается в подшипниках качения и одновременно может перемещаться вдоль своей оси благодаря наличию шлицевых втулок 3 и 4. Перемещение вала 2 вдоль оси обеспечивается гидравлическим цилиндром с поршнем 5. Масло подается в цилиндр под давлением насоса б, приводимого в движение электродвигателем 7.Диск 1 с испытуемым сыпучим материалом прижимается к кольцу 8, к нижней поверхности которого крепится жесткий материал, испытываемый на износ, в паре с сыпучим материалом. Кольцо 8 жестко связано с валом 9, который приводится во вращательное движение через клиноременную передачу 10, коническую зубчатую передачу 11, коробку переПредлагается установка для определения кинетического и статического коэффициентов трения сыпучих материалов (например, зернового или иного корма для сельскохозяйственных животных) в паре с жестким материалом (например, жестью или деревом),Известные установки для испытания материалов на износ в процессе трения с применением поворотного диска с испытуемым сыпучим материалом, приводимым в соприкосновение с испытуемым жестким материалом, не дают возможности определять в процессе испытания искомые коэффициенты трения в зависимости от скорости скольжения, удельного давления, площади соприкосновения и других параметров.В описываемой установке этот недостаток устранен тем, что поворотный диск выполнен с возможностью его одновременного перемещения в вертикальном направлении посредством поршневого устройства, Последнее смонтировано соосно валу диска, воспринимающему момент трения в процессе вращения соосно лам изобретений и открытийдач 12, бесстуненчатый вариатор 13 электродвигателем 14. Во время вращения кольца 8 с испытуемым жестким материалом между ним и сыпучим материалом, находящимся в диске 1, возникает момент трения. Этот момент через вал 2 и посаженный на него кулачок 1 Б передается гидравлическим цилиндром с поршнем 5 на регистрирующие приборы 1 б и 17. Эти же приборы фиксируют величину давления между кольцом 8 и диском 1, а также скорость скольжения между материалами испытуемой пары с использованием для этой цели тахометра 18, смонтированного на валу 9,Регистрирующие приборы состоят из двух диаграммных барабанов, которые приводятся во вращение электродвигателем 19 с постоянным числом оборотов. Запись диаграмм производится перьями или карандашами, связанными с тремя рейками, которые приводятся в движение соответствующими датчиками. На барабане прибора 1 б наносятся кривые скорости скольжения, удельные давления и моменты трения, а на барабане 17 - кривые функций, силы трения в зависимости от изменения скорости скольжения и удельных давлений, что достигается посредством зубчатой рейки 20 и профилированных кулачков на барабане 17. Предмет изобретенияУстановка для определения кинетического и статического коэффициентов трения сыпучих материалов с применением поворотного диска с испытуемым сыпучим материалом, приводимым в соприкосновение с испытуемым жестким материалом, отличающаяся тем, что, с целью определения искомых коэффициентов трения в зависимости от скорости скольжения, удельного давления, площади соприкосновения и других параметров в процессе испытания, поворотный диск выполнен с возможностью его одновременного перемещения в вертикальном направлении посредством поршневого устройства, смонтированного соосно валу диска, воспринимающему момент трения в процессе вращения соосно и параллельно расположенного кольца с закрепляемым на его примыкающей к диску поверхности испытуемым жестким материалом.М 113946 Комитет по делам изобретений и открытий при Совете Министров СССРРедактор Л. Г. Голандский Типографов Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14
