Иглодержатель н. и. линева
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1136801
Автор: Линев
Текст

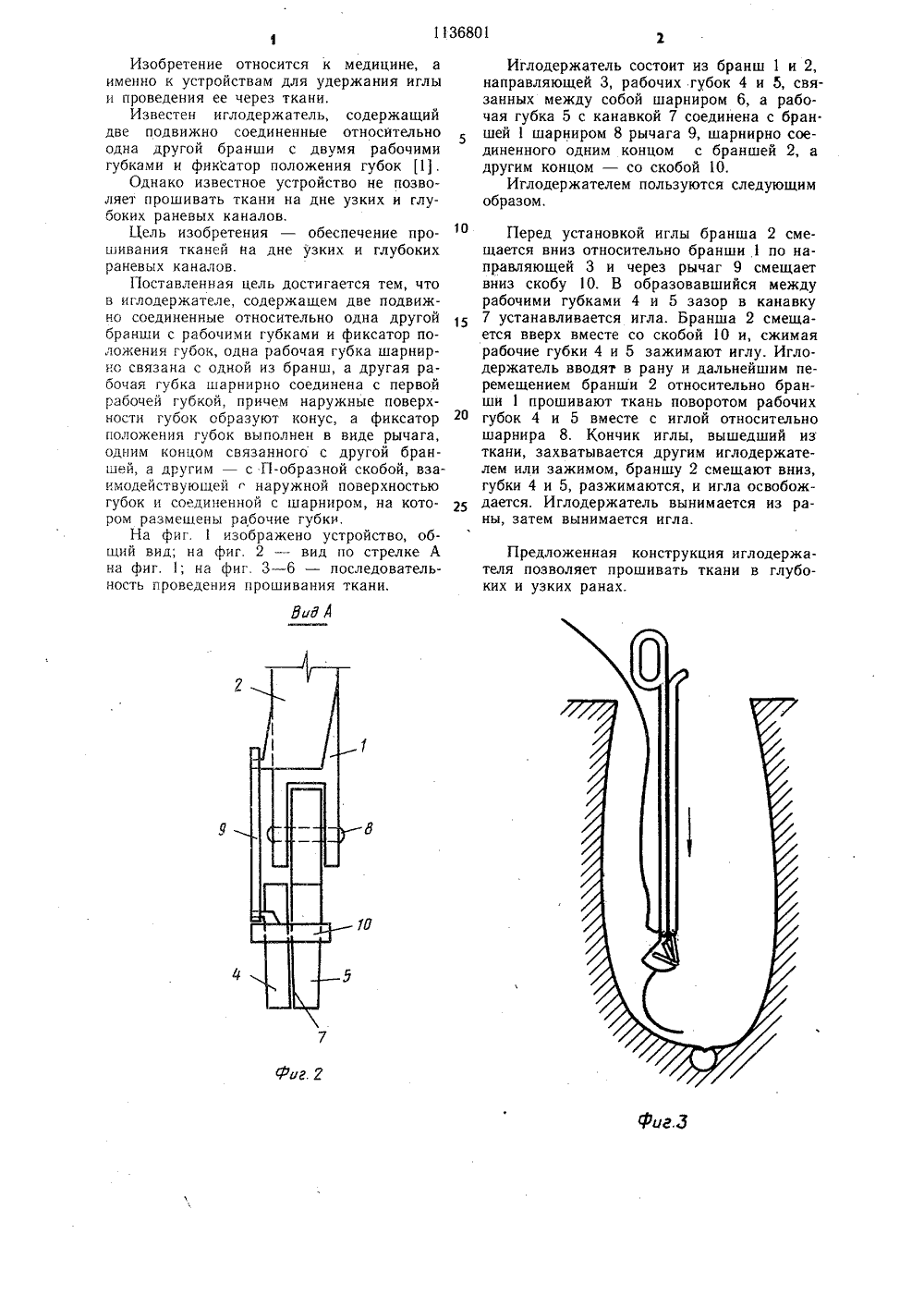

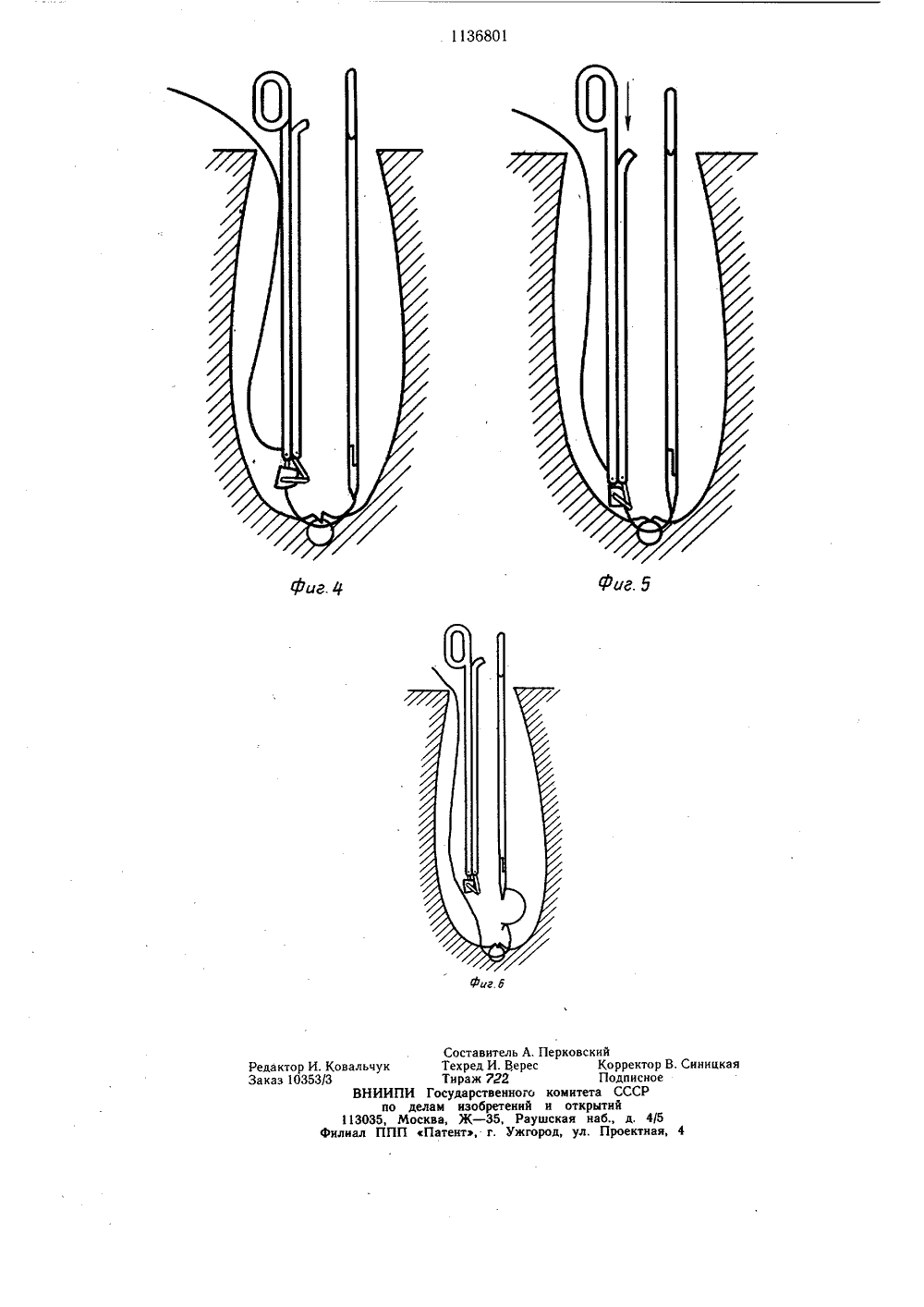

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК сЮ А 61 В 17 НИ РЕТЕНИ У СВИДЕТ У К АВТОР4 РГ Аезсц 1 ар, 1973 Н. И, ЛИНЕВА. ржаший две подотносительно друочими губками и к, отличающийся ТЕЛЬ ь, сод одна я раб я губ(54) ИГЛ ОДЕ РЖА(57) Иглодержателвижно соединенныегой бранши с двумфиксатор положени СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) 1. Каталогс. 131, ВМ 224. 391136801 А тем, что, с целью прошивания тканеи на дне узких и глубоких раневых каналов, одна рабочая губка шарнирно связана с одной из бранш, а другая рабочая губка шар. нирно соединена с первой рабочей губкой, причем наружные поверхности губок образуют конус, а фиксатор положения губок выполнен в виде рычага, одним концом связанного с другой браншей, а другим - с П- образной скобой, взаимодействуюшей с наружной поверхностью губок и соединенной с шарниром, на котором размещены рабо. чие губки.Изобретение относится к медицине, а именно к устройствам для удержания иглы и проведения ее через ткани,Известен иглодержатель, содержащий две подвижно соединенные относительно одна другой бранши с двумя рабочими губками и фиксатор положения губок 1 .Однако известное устройство не позволяет прошивать ткани на дне узких и глубоких раневых каналов.Цель изобретения - обеспечение прошивания тканей на дне узких и глубоких раневых каналов.Поставленная цель достигается тем, что в иглодержателе, содержащем две подвижно соединенные относительно одна другой бранши с рабочими губками и фиксатор положения губок, одна рабочая губка шарнирно связана с одной из бранш, а другая рабочая губка шарнирно соединена с первой рабочей губкой, причем наружные поверхности губок образуют конус, а фиксатор положения губок выполнен в виде рычага, одним концом связанного с другой браншей, а другим - с П-образной скобой, взаимодействующей г наружной поверхностью губок и соединенной с шарниром, на котором размещены рабочие губки,На фиг. 1 изображено устройство, общий вид; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - 6 - последовательность проведения прошивания ткани,Иглодержатель состоит из бранш 1 и 2, направляющей 3, рабочих губок 4 и 5, связанных между собой шарниром 6, а рабочая губка 5 с канавкой 7 соединена с бран. шей 1 шарниром 8 рычага 9, шарнирно соединенного одним концом с браншей 2, а другим концом - со скобой 10.Иглодержателем пользуются следующим образом.Перед установкой иглы бранша 2 смещается вниз относительно бранши 1 по направляющей 3 и через рычаг 9 смещает вниз скобу 10. В образовавшийся между рабочими губками 4 и 5 зазор в канавку 7 устанавливается игла. Бранша 2 смещается вверх вместе со скобой 10 и, сжимая рабочие губки 4 и 5 зажимают иглу. Иглодержатель вводят в рану и дальнейшим перемещением бранши 2 относительно бранши 1 прошивают ткань поворотом рабочих губок 4 и 5 вместе с иглой относительно шарнира 8. Кончик иглы, вышедший из ткани, захватывается другим иглодержателем или зажимом, бранщу 2 смещают вниз, губки 4 и 5, разжимаются, и игла освобождается. Иглодержатель вынимается из раны, затем вынимается игла.Предложенная конструкция иглодержателя позволяет прошивать ткани в глубоких и узких ранах.1136801 фиг. 6 Составитель А. ПерковскийТехред И. Верес Корректор В, СТираж 7 Р 2 ПодписноеИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4 ннцкая Редактор И. КовальчукЗаказ 10353/3ВНИИПпо113035, Мфилиал ППП
СмотретьЗаявка
3351061, 27.08.1981
ЛИНЕВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: A61B 17/062
Метки: иглодержатель, линева
Опубликовано: 30.01.1985
Код ссылки
<a href="https://patents.su/3-1136801-igloderzhatel-n-i-lineva.html" target="_blank" rel="follow" title="База патентов СССР">Иглодержатель н. и. линева</a>
