Способ получения полимерных волокон для нетканого материала и устройство для его осуществления

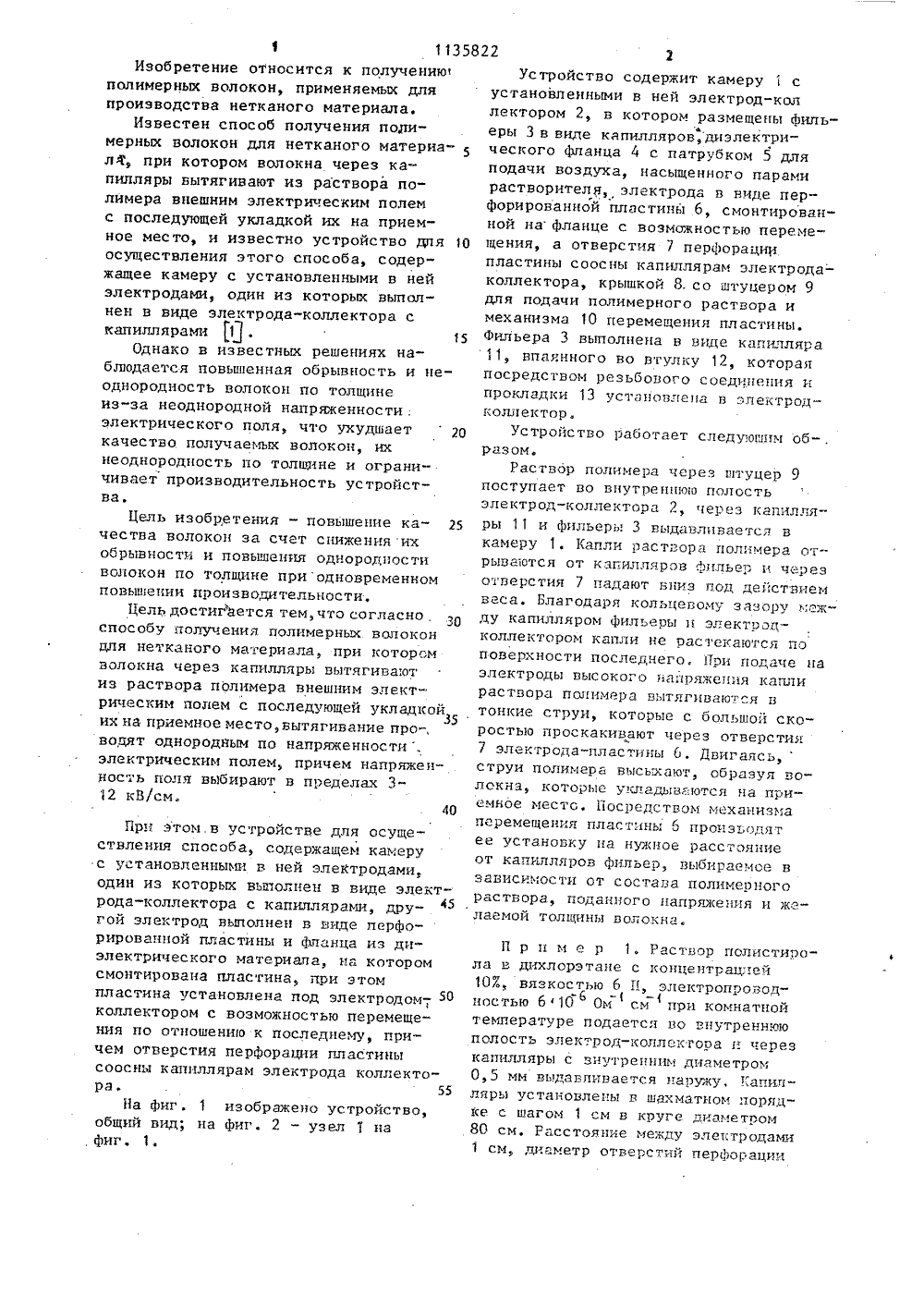

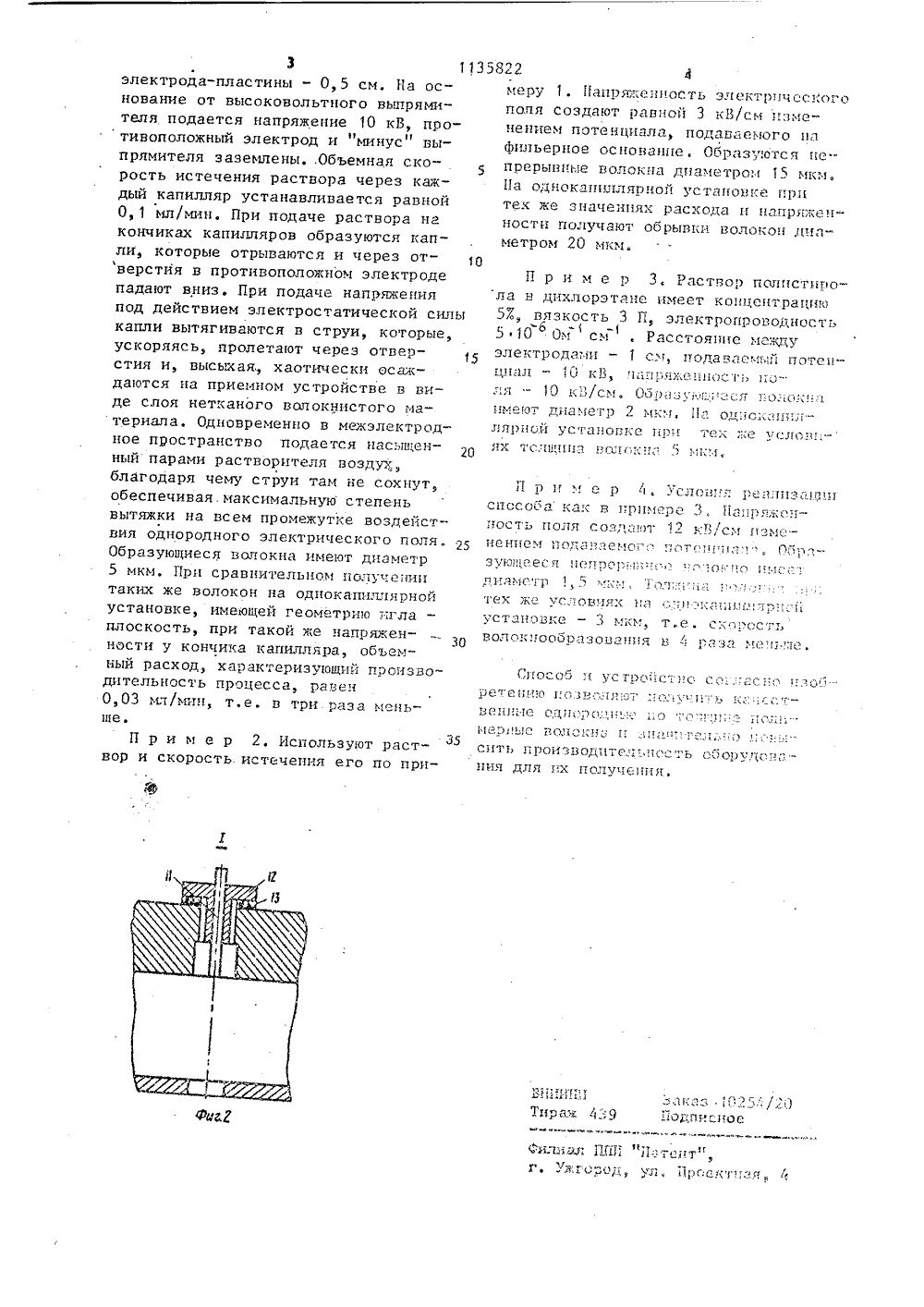

СООЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХСПУБЛИК 09 (11 2 ННЫЙ НОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТКРЫТИ ГОСУДАРСЙО ДЕЛ ОПИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСНОМУ СВИДЕВ)ЬСТВУ 7/28-12щине при одно из водител ьнос еменнои повыш вытягивание о напряженнос причем нап ают в предел85. Бпрун,ков, Ф дят од ым Н Ки иче нко,йко и Л.В.Кар.Шу ения мер дам ра т ер кои ектью пе нек иг 6(088.8)(54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРНЫХВОЛОКОН ДЛЯ НЕТКАНОГО МАТЕРИАЛА ИУСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.(57) 1. Способ получения полимерныхволокон для Нетканого материала,при котором волокна через капиллярывытягивают из раствора полимеравнешним электрическим полем с последуацей укладкой их на приемное место, о т л и ч а ю щ и й с я тем,что, с целью повышения качества волокон за счет снижения их обрывностии повышения однородности волокон по электрическим полемженность поля выбир3-12 кВ/см.2. Устройство для осуществлспособа по п. 1, содержащее кс установленными в ней электродин из которых выполнен в видэлектрода-коллектора с капиллотлич ающеес я тем,другой электрод выполнен в видфорированной.пластины и фнанцдиэлектрического материала, нтором смонтирована пластина,этом пластина установлена подродом-коллектором с возиожносремещения по отношению к послму, причем отверстия перфораципластины соосны капиллярам элколлектора, 1135822Изобретение относится к получению 1полимерных волокон, применяемых дляпроизводства нетканого материала.Известен способ получения полимерных волокон для нетканого материалФ, при котором волокна через капилляры вытягивают из раствора полимера внешним электрическим полемс последующей укладкой их на приемное место, и известно устройство дпя 1 Оосуществления этого способа, содержащее камеру с установленными в нейэлектродами, один из которых выполнен в виде электрода-коллектора скапиллярами Я .15Однако в известных решениях наблюдается повышенная обрывнасть и неоднородность волокон по толщинеиз-за неоднородной напряженности,электрического поля, что ухудшает2 Окачество получаемых волокон, ихнеоднородность по толщине и ограничивает производительность устройства.Цель изобретения - повышение качестна волокон за счет снижения ихабрывности и повыше 1 лия однородностиволокон по толщине приодновременномпавьш 1 ении производительности,Цель. достигается тем, чта согласноспособу получения полимерных волокондля нетканого материала, при которомволокна через капилляры вытягиваютиз раствора полимера внешним электрическим полем с последующей укладкой35их на приемное место, вытягивание про-,водят однородным по напряженности .электрическим полем, причем напряженность поля выбирают в пределах 3"12 кВ 7 см. При этом.в устройстве для осуществления способа, содержащем камеру с установленными в ней электродами, один из которых выполнен в виде электрода-коллектора с капиллярами, другой электроц выполнен в виде перфорированной пластины и Фланца из диэлектрического материала, на котором смонтирована пластина, при этом пластина установлена под электродом-, 5 О коллектором с возможностью перемещения па отношени 1 о к последнему, причем отверстия перфорации пластины соосны капиллярам электрода коллектора, 55На Фиг. 1 изображена устройство, общий вид; на Фиг. 2 - узел 1 на Фиг. 1. Устройство содержит камеру 1 с установленными в ней электрад-кол лектором 2, в котором размещены Фильеры 3 в виде капилляров,диэлектрического Фланца ч с патрубкам 5 для подачи воздуха, насыщенного парами растворител 11, электрода в виде перфорированной пластины 6, смонтированной на фланце с возможностью перемещения, а отверстия 7 перфараци 1 л пластины соасны капиллярам электрода- коллектора, крышкой 8. со штуцером 9 для подачи полимерного раствора и механизма 10 перемещения пластины. Фильера 3 выполнена в ниде капилляра 11, впаянного во втулку 12, которая посредствам резьбоваго соединения и прокладки 13 установлена в электрод- коллектор.Устройство работает следуюшпм об- . разом.Раствор полимера через ппуцер 9 поступает ва внутренню 1 о полость электрод-коллектора 2, через капилляры 11 и Фильеры 3 выдавливается в камеру 1. Капли раствора полимера отрываются ат капилляров Фильер и через отверстия 7 падают вниз под действием веса. Благодаря кольцевому зазору между капилляром фильеры и электрадколлектором капли не растекаются па поверхности последнего. При подаче на электроды высокого напряжения каплираствора полимера вь 1 тягиваются втонкие струи, которые с большой скоростью проскакивают через отверстия7 электрода-пластины б, Двигаясь,струи полимера в 11 сьлают, образуя валакна, которые укладываются на приемкое места, Посредством механизма перемещения пластины б произьадят ее установку па нужное расстояние от капилляров Ф 1 лльер, выбираемое в зависимости ат состава полимерпага раствора, поданного напряжения и желаемой толщины волокна. П р и м е р 1. Раствор полистирола в дихларэтане с канце 11 трац:1 ей 10 Е, вязкостью 6 П, электропровад-б -1пастью 6 10 Ом см при комнатнойтемпературе подается ва внутреннюю полость электрод-коллектора и через капилляры с знутре 11 н 1 лм диаметром 0,5 мм выдавливается наружу, 1(апиллярь 1 установлены в шахматном порядке с шагом 1 см в круге. диаметрам 80 сме Расстояние между эле 1;традами 1 см, диаметр отверстий перфорацииБ 1131111 т3.р аж 43 1 Од( 13 СОС 3 113 электрода-пластины - 0,5 см. На основание от высоковольтного выпрямителя подается напряжение 10 кБ, противоположный электрод и "минус" выпрямителя заземленыОбъемная скорость истечения раствора через каждый капилляр устанавливается равной О, 1 мл/мин. При подаче раствора на кончиках капилляров образуются капли, которые отрываются и через отверстия в противоположном электроде падают вниз. При подаче напряжения под действием электростатической силь капли вытягиваются в струи, которые, ускоряясь, пролетают через отверстия и, высыхая хаотически осккдаотся на приемном устройстве в вц - де с,поя нетканого волокнистого материала. Одновременно в межэлектродное пространство подается насыщенный парами растворителя возду; благодаря чему струи там не сохнут, обеспечивая. максимальную степень вытяжки на всем промежутке воздействия однородного электрического поля, Образующиеся волокна имеот диаметр 5 мкм. Прц сравнительном получении таких же волокон на однокапиллярной установке, имеющей геометрио гпла - плоскость, при такой же напряжен 30 ности у кончика капилляра, объемНЫй РаСХОД, ХаРаКтЕРИЗУОЩгцй ПРОЦЗВО- дительность процесса, равен 0,03 мл/ин, т,е. в три раза меньше.П р и м е р 2. Иснользугот раствор и скорость. истечения его по прц 5822 4меру 1. Напряжелность эгсект 1 эгчсс 1,сэгополя создают равноц 3 кБ/см 11 игененцем потенциала, подаваемого пафцльерное оснонанпе . Образуютс я непрерывные волокна дцаметром 15 мкм.Па однокапцллярной усталоне иэцтех же значеьпгях расхода ц напряженности получают обрывки волокон диаметром 20 мк П р и м е р 3. Растг 3 ор полистирола в дихлорэтане имеет концентрацию5%, вязкость 3 П, электропроводность-б -1 -15 10 Ом см . Расстояние между электродамц - 1 с.г, п(эцаватгггт потепциал - 10 кВ, асггргх,(31 игсэстг 1 О;1,10 1(1 г/см р сб гэ 1г " гг;. с, ээ(э ;(с ггггагОт ггаг 1 Егэ 7 1 гэ,г П" Оэг;г г Л Ляс)НОЙ уСТанос 3(Е 113. ТЕХ ХЕ уСЛО;Г.г" як "гС 3111 Па ВО 3 сэСН" 5 1 И 1,Тр."- С р Г а Э 1 Лгэ 3 Л 3+ЭЕгээц 1 З Гягспособа ка( в,рц.г,;ре 3, 31 аг,рл;,Он - .ность поля созд,пэт 12 3(эБ/с 11 цзме 3 СНЦЕМ 3(эла 3 ас 11 ОГ, , (эС 131 эСэ;э 1; э-.ЗуЮО С ЕС я 1 С грлээ.гнг -,г(э-,. г:,эа 1(эф.р 1 5;,";, Г г "1;,яг,,( эовгЯ ( ГД; ;1, ,11,;1 ЯПУстаНОВКЕ - э МКМ1.ВСЭЛгэКЛОООРЛ 3033 агпгЯ В .Г аэа гг(.Х ЩЕОПОСОб .1 усТрог:С 1.( СО:гг, г . -,г"РЕТЕ(11 ОО ВС;,1 ПО - , Л-",. Г;,В СЛ 11Г, ( Цг, "Э С э;э:, : эСИТЬ ПРОИЗВОДИТЕ(. 11(СТЬ ОбЭОГээ;.гс(э-, "Н 1 Я ДЛЯ ЦХ ПОЛэпгвгн 1 Я,где:1;".31 Цг 31(3 тсгт
