Формирователь кодов для рельсовой цепи

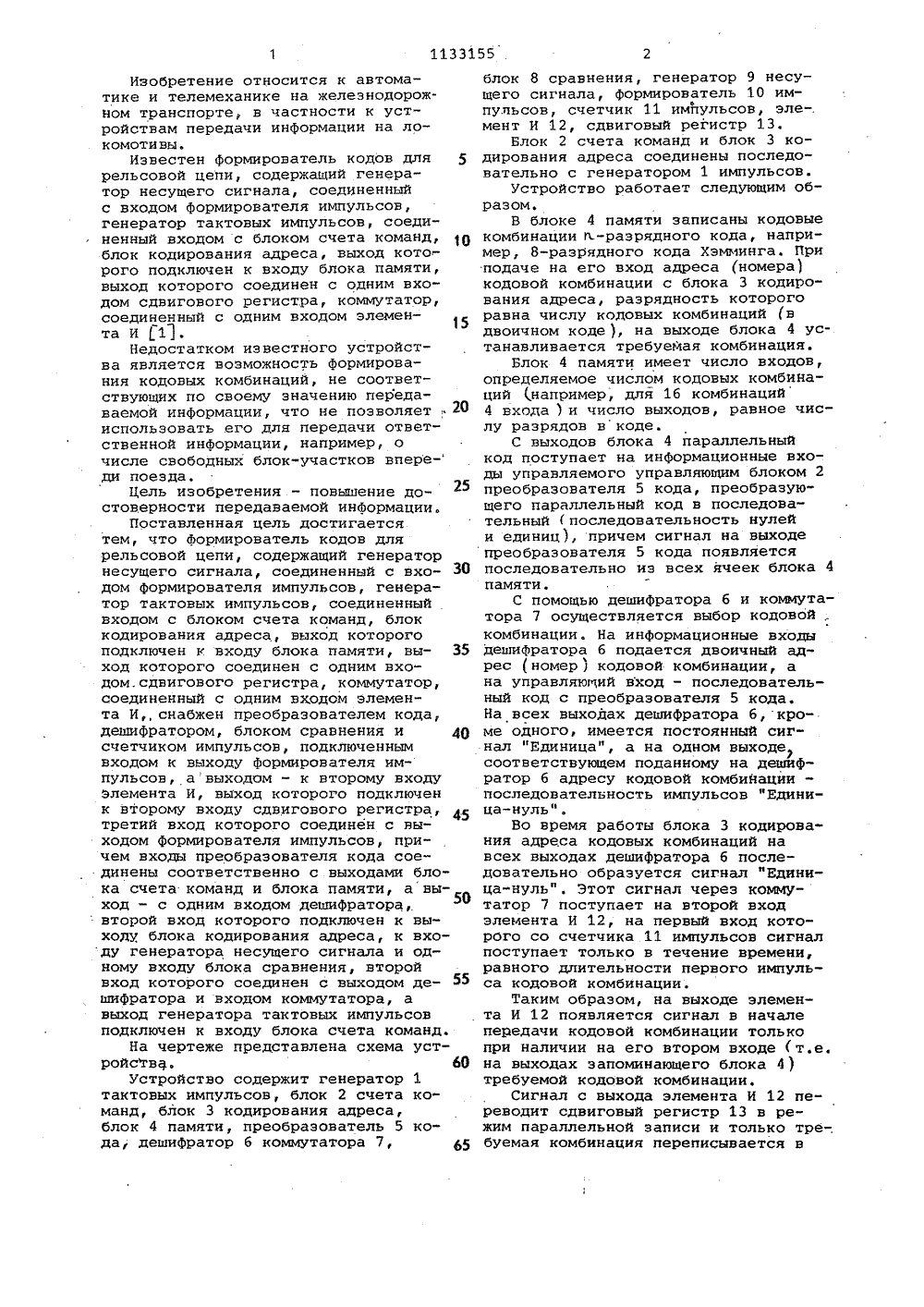

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1 Ь 23 2 т1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Московский ордена Ленина и ордена Трудового Красного Знамени институт инженеров железнодорожноготранспорта(56) 1. Бордюговский А. и др. Клавиатурный датчик кода Морзе. - 1 Радио", 1978, Р 7, с. 31-34.(54)(57) ФОРМИРОВАТЕЛЬ КОДОВ ДЛЯРЕЛЬСОВОЙ ЦЕПИ, содержащий генераторнесущего сигнала, соединенный с входом формирователя импульсов, генератор тактовых импульсов, соединенныйвходом с блоком счета команд, блоккодирования адреса, выход которогоподключен к входу блока памяти, выход которого соединен с одним входом .сдвигового регистра, коммутатор, сое 801133155 диненный с одним входом элемента и о т л и ч а ю щ и й с я тем, что, с целью повышения надежности он снабжен преобразователем кода, дешифратором, блоком сравнения и счетчиком импульсов, подключенным входом к выходу формирователя импульсов, а выходом - к второму входу элемента И, выход которого подключен к второму входу сдвигового регистра, третий вход которого соединен с выходом формирователя импульсов, причем входы преобразователя кода соединены соответственно с выходами блока счета команд и блока памяти, а выход - с одним входом дешифратора, второй вход которого подключен к выходу бло ка кодирования адреса, к входу генератора несущего сигнала и одному входу блока сравнения, второй вход которого соединен с выходом дешифра- %ив тора и входом коммутатора, а выход генератора тактовых импульсов под- Я ключен к входу блока счета команд.Изобретение относится к автоматике и телемеханике на желеэнодорож ном транспорте, в частности к устройствам передачи информации на локомотивы.Известен формирователь кодов для рельсовой цепи, содержащий генератор несущего сигнала, соединенный с входом формирователя импульсов, генератор тактовых импульсов соединенный входом с блоком счета команд, блок кодирования адреса, выход кото. - рого подключен к входу блока памяти, выход которого соединен с одним входом сдвигового регистра, коммутатор, соединенный с одним входом элемента И1.Недостатком известного устройства является возможность Формирования кодовых комбинаций, не соответствующих по своему значению передаваемой информации, что не позволяет . 20 испольэовать его для передачи ответственной информации, например, о числе свободных блок"участков впере- ди поезда.Цель изобретения - повышение достоверности передаваемой информации.Поставленная цель достигается тем, что Формирователь кодов для рельсовой цепи, содержащий генератор несущего сигнала, соединенный с вхо- ЗО дом формирователя импульсов, генератор тактовых импульсов, соединенный входом с блоком счета команд, блок кодирования адреса, выход которого подключен к входу блока памяти, вы ход которого соединен с одним входом,сдвигового регистра, коммутатор, соединенный с одним входом элемента Иснабжен преобразователем кода, дешифратором, блоком сравнения и 4 О счетчиком импульсов, подключенным входом к выходу формирователя импульсов, а выходом - к второму входу Элемента И, выход которого подключен к второму входу сдвигового регистра, 45 третий вход которого соединен с выходом Формирователя импульсов, причем входы преобразователя кода соединены соответственно с выходами блока счета команд и блока памяти, авыход - с одним входом дешифратора,второй вход которого подключен к выходу блока кодирования адреса, к входу генератора несущего сигнала и одному входу блока сравнения, второй вход которого соединен с выходом дешифратора и входом коммутатора, а выход генератора тактовых импульсов подключен к входу блока счета команд.На чертеже представлена схема устройств, бОУстройство содержит генератор 1 тактовых импульсов, блок 2 счета команд, блок 3 кодирования адреса, блок 4 памяти, преобразователь 5 кода, дешиФратор 6 коммутатора 7, 65 блок 8 сравнения, генератор 9 несущего сигнала, формирователь 10 импульсов, счетчик 11 импульсов, элемент И 12, сдвиговый регистр 13.Блок 2 счета команд и блок 3 кодирования адреса соединены последовательно с генератором 1 импульсовУстройство работает следующим образом,В блоке 4 памяти записаны кодовыекомбинации п.-разрядного кода, например, 8-разрядного кода Хэмминга. Приподаче на его вход адреса номера)кодовой комбинации с блока 3 кодирования адреса, разрядность которогоравна числу кодовых комбинаций вдвоичном коде ), на выходе блока 4 устанавливается требуемая комбинация.Блок 4 памяти имеет число входов,определяемое числом кодовых комбинаций ,например, для 16 комбинаций4 входа )и число выходов, равное числу разрядов в коде.С выходов блока 4 параллельныйкод поступает на информационные входы управляемого управляющим блоком 2преобразователя 5 кода, преобразующего параллельный код в последовательный 1 последовательность нулейи единиц), причем сигнал на выходепреобразователя 5 кода появляетсяпоследовательно из всех ячеек блока 4памяти.С помощью дешифратора б и коммутатора 7 осуществляется выбор кодовой,комбинации, На информационные входыдешифратора б подается двоичный адрес (номер ) кодовой комбинации, ана управляющий вход - последовательный код с преобразователя 5 кода.На всех выходах дешифратора б,кроме одного, имеется постоянный сигнал "Единица", а на одном выходесоответствующем поданному на дешйфратор б адресу кодовой комбинации -последовательность импульсов фЕдиница-нуль.Во время работы блока 3 кодирования адреса кодовых комбинаций навсех выходах дешифратора б последовательно образуется сигнал "Единица-нуль", Этот сигнал через коммутатор 7 поступает на второй входэлемента И 12, на первый вход которого со счетчика 11 импульсов сигналпоступает только в течение времени,равного длительности первого импульса кодовой комбинации.Таким образом, на выходе элемента И 12 появляется сигнал в началепередачи кодовой комбинации толькопри наличии на его втором входе 1 т.е.на выходах запоминающего блока 4)требуемой кодовой комбинации.Сигнал с выхода элемента И 12 переводит сдвиговый регистр 13 в режим параллельной записи и только тре-,буемая комбинация переписывается в1133155 Составитель А.ПустовойтовРедактор Е.Лушникова .Техред С. Мигунова Корректор С.Шекмар Заказ 9905/18 Tираж 493 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, М, Раушская наб., д, 4/5Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 него из запоминающего блока. Тактовые импульсы для сдвига регистра 13 ,поступают с формирователя 10 импульсов.Частота генератора 1 тактовыхимпульсов выбирается такой, чтобыпостоянно контролировать состояниевсех ячеек запоминающего блока 4.Выходами устройства являются выходы сдвигового регистра 13 и генератора 9 несущего сигнала.Сигналы с выходов предлагаемогоформирователя кодов поступают затемна модулятор (не показан ) и через соответствующие устройства полосовой фильтр, усилитель мощностипередаются в рельсовую линию,Блок 8 сравнения предназначен дляконтроля и регистрации сбоев в работе устройства, вызванных неисправностью его элементов.Предлагаемое устройство позволяет формировать информацию, предназначенную для автоматического управ ления движением поездов и обеспечивает высокую достоверность за счетпостоянного контроля исправностиустройства.1
