Устройство для соединения листов шпона по ребру

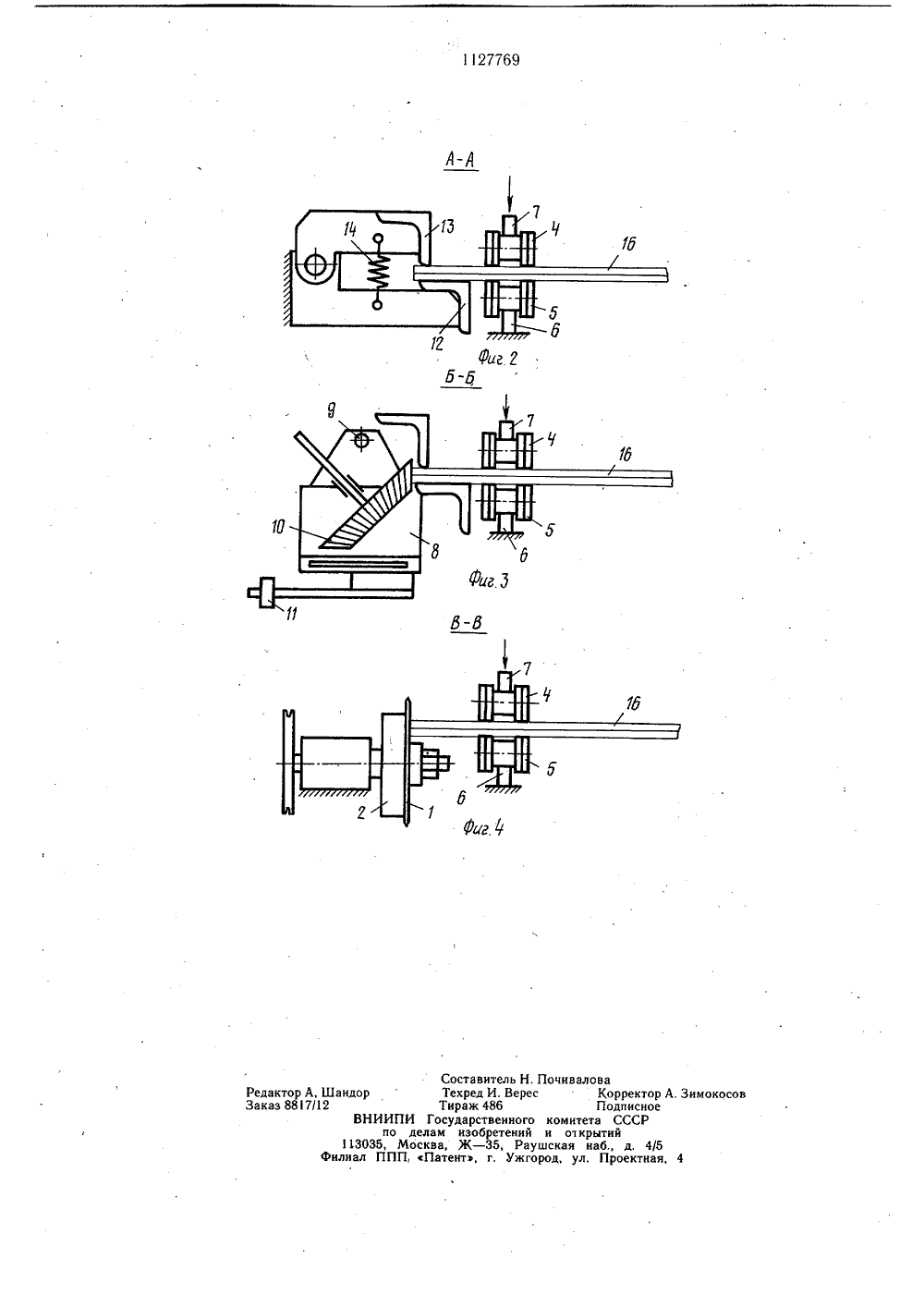

,8011277 А за) В 270 ф 1у3 Е ИЗОБРЕСВИДЕТЕЛЬСТВ ИСА РСН 304 б ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЛИСТОВ ШПОНА ПО РЕБРУ, вклю чающее раму, механизмы транспортирования, резки, дробления отходов, обжима кромок шпона, узел нанесения клея и привод, отличающееся тем, что, с целью упрощения конструкции и повышения качества соединения листов шпона, механизм обжима кромок шпона выполнен в виде закрепленного на раме и расположенного за механизмом резки вдоль механизма транспортирования неподвижного основания с шарнирно закрепленным на нем подпружиненным прижимом, причем узел нанесения клея расположен перед механизмом обжима кромок шпона,Изобретение относится к деревообрабатывающей промышленности и может быть использовано на предприятиях, производящих фанеру.Известен поперечно-ребросклеивающий станок, где соединение кусков шпона между собой осуществляется за счет ряда термопластичных нитей, наклеиваемых на сомкнутые куски 1).Эти станки требуют предварительной прирубки кусков шпона и повышенного расхода нити, Кроме того, качество соединения кусков шпона на таких станках намного хуже.Известно устройство для соединения листов шпона по ребру, включающее раму, механизмы транспортирования, резки, дробления отходов, обжима кромок шпона, узел нанесения клея и привод 12).Недостатком устройства является сложность конструкции и низкое качество соединения листов шпона.Цель изобретения - упрощение конструкции и повышение качества соединения листов шпона.Эта цель достигается тем, что в устройстве для соединения листов шпона по ребру, включающем раму, механизмы транспортирования, резки, дробления отходов, обжима кромок шпона, узел нанесения клея и привод, механизм обжима кромок шпона выполнен в виде закрепленного на раме и расположенного за механизмом резки вдоль механизма транспортирования неподвижного основания с шарнирно закрепленным на нем подпружиненным прижимом, причем узел нанесения клея расположен перед механизмом обжима кромок шпона.На фиг. 1 изображено устройство, вид сбоку; на фиг, 2 - сечение А-А на фиг. 1 (поперечное сечение по механизму обжима кромок); на фиг. 3 - сечение Б-Б на фиг. 1 (поперечное сечение по узлу нанесения клея); на фиг. 4 - сечение В-В на фиг. 1 (поперечное сечение по механизму резки).Устройство включает раму, на которой установлен механизм резания, состоящий из пилы 1, ножевого ротора 2 и контрножа 3, предназначенных для дробленияотходов, цепные контуры 4 и 5 для транспортирования шпона. Для лучшего обжима шпона предусмотрены направляющая 6 и пригруз 7. Непосредственно за механизмом резания установлен узел нанесения клея, состоящийиз обогреваемой емкости 8, имеющей возможность поворота вокруг оси 9 и приводного наносящего диска 10, выполненного ввиде усеченного конуса. с канавками вдольобразующей.Для регулировки усилия прижима диска 10 к кромкам шпона предусмотрен противовес 11. Для плотного смыкания кромокшпона между собой имеется механизм обжима кромок шпона, состоящий из основания 12, поворотнОго прижима 13 и пружины14, регулирующей степень прижима кромокшпона, Сопло 15 предусмотрено для обдуваохлаждающим воздухом намазанных кромокшпона 16.Устройство работает следующим образом.Два куска шпона 16 укладываются другна друга и располагаются так, чтобы за линией пиления оказались кромки, подлеж 20 щие обрезке,После укладки и ориентирования листышпона подаются в цепиые контуры 4 и 5,которые транспортируют шпон вдоль станка. Пила 1 опиливает кромки шпоиа, а ножевой ротор 2 дробит отпиленные отходыс помощью контрножа 3.Ролик 10 узла нанесения клея обкатывается по кромке шпона, нанося на нее клей,при этом емкость 8 с клеем и ролик 10 самой кромкой шпона поворачиваются относи 30 тельно оси 9, прижимаясь таким образомпостоянно к кромке шпона.Усилие прижима регулируется перемещением противовеса 11,Кромки шпона смываются между собойпри помощи механизма обжима, состоящегоиз основания 12, по которому скользит шпон,и прижимы 13.Усилие ббжима кромок "регулируетсяпружиной 14. Через сопло 15 намазанныекромки шпона обдуваются холодным возду 40 хом для ускорения процесса отвержденияклея.Таким образом, перемешаясь вдоль станка, куски шпона опиливаются и склеиваются между собой по кромкам.Применение предлагаемого устройства45 позволяет совместить в одном станке дветехнологические операции и повысить производительность труда и качество соединения листов шпона.4 едактор А, Шандоаказ 8817/12В очиваловаКорректорПодписноекомитета СССРи открытийскан наб., д. 4/род, ул. Проектна Составитель Н. ПТехред И. ВересТираж 486НИИПИ Государственногопо делам изобретений35, Москва, Ж - 35, РаушППП, Патент, г. Ужго
