Спицедержатель к компрессионно-дистракционному аппарату
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1123669
Автор: Щуголь
Текст

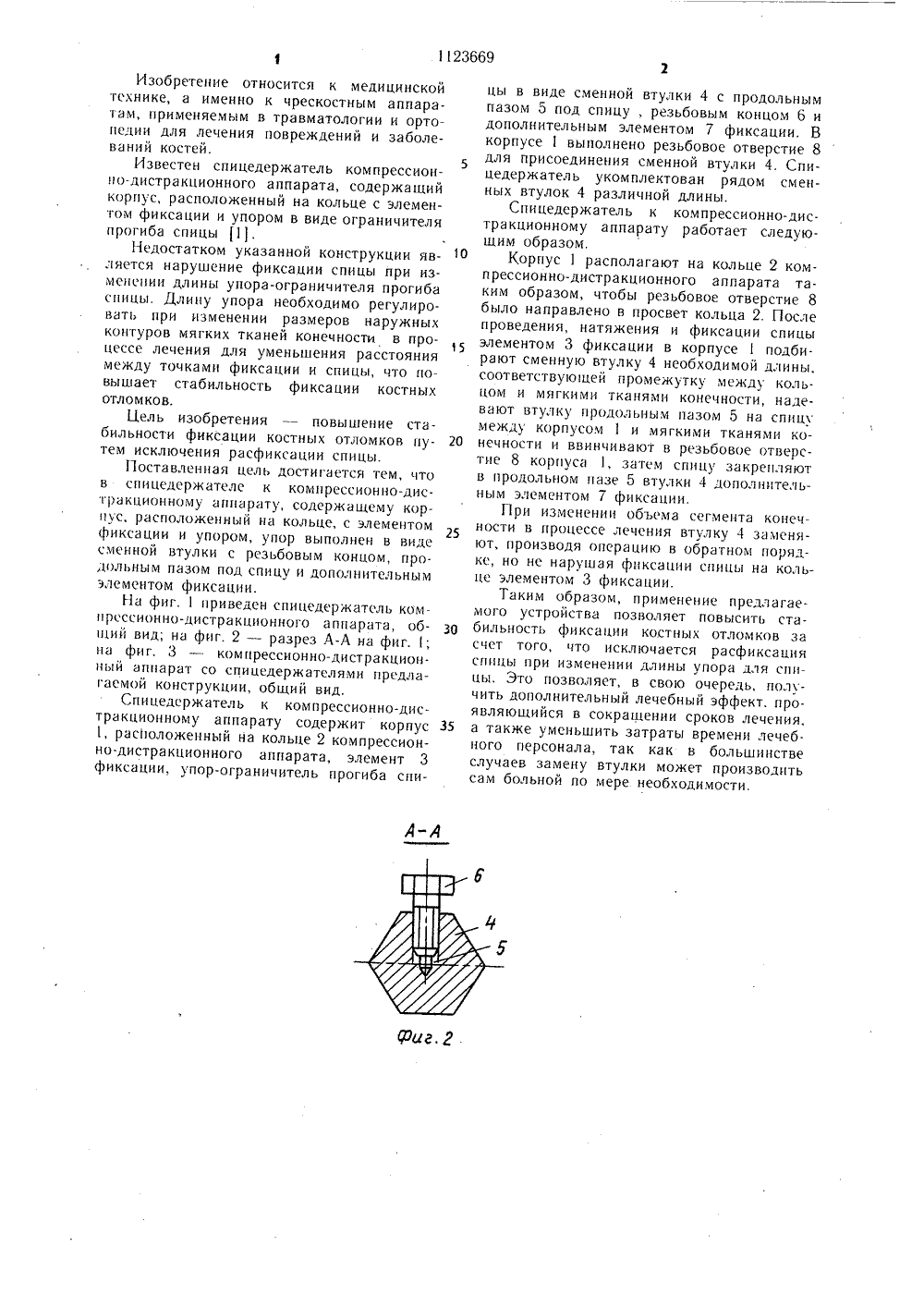

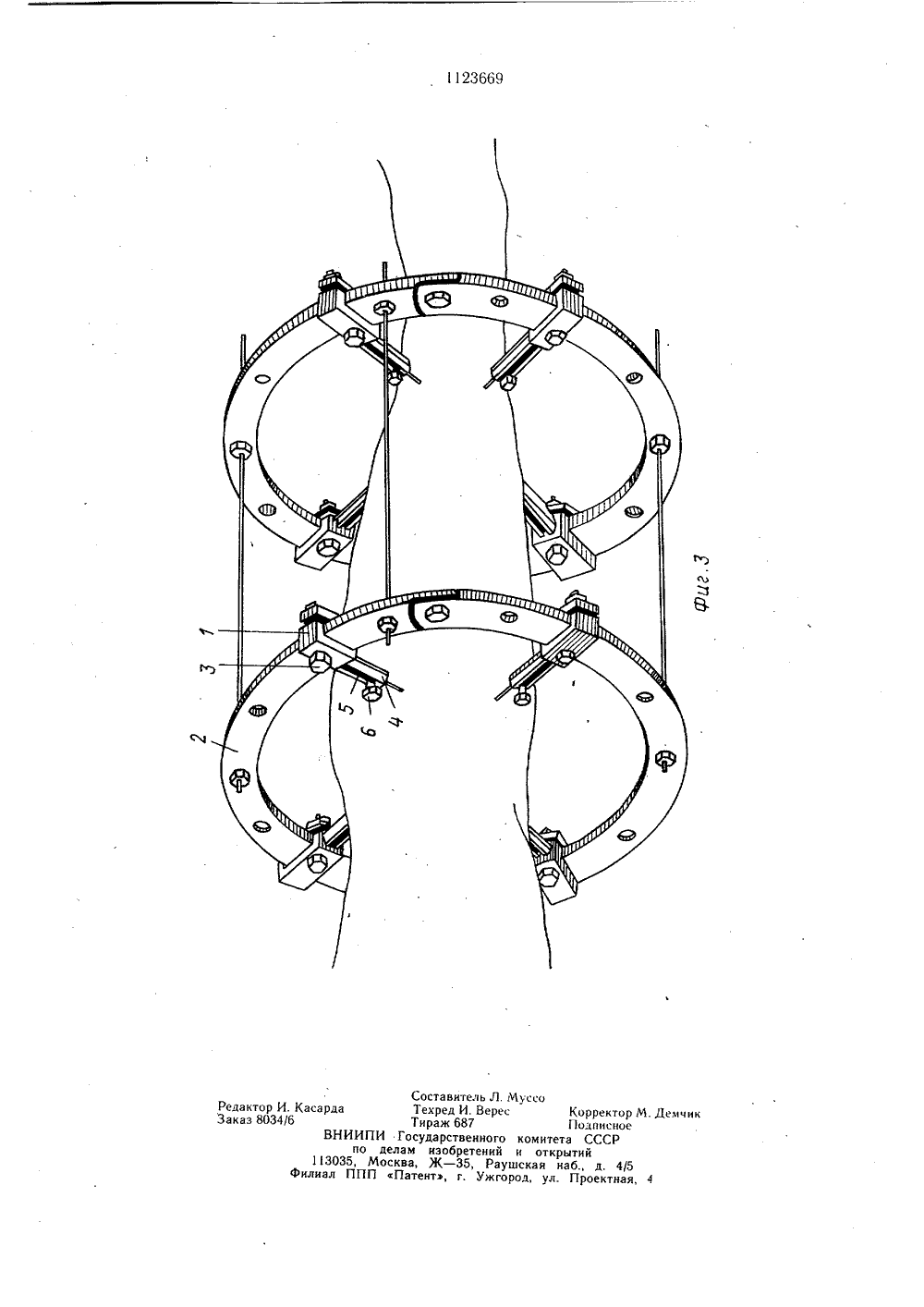

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1123 19 З(51) А 61 В 17/1 ЕНИЯ ОПИСАНИЕ ИЭОБРЕ А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) (57) СПИШ.".ДЕРЖАТЕЛЪ К КОМПРЕССИОННОО-ДИСТРАКЦИОННОМУ АППАРАТУ, содержагций корпус, расположенный на кольце, с элементомфиксации и упором, отличающийся тем, что, с целью повышения стабильности фиксации костнык отломков путем исключения расфиксации спицы, упор выполнен в виде сменной втулки с резьбовым концом, продольным пазом под спицу и дополнительным элементом фиксации.Изобретение относится к медицинской технике, а именно к чрескостным аппаратам, применяемым в травматологии и ортопедии для лечения повреждений и заболеваний костей.Известен спицедержатель компрессионно-дистракционного аппарата, содержащий корпус, расположенный на кольце с элементом фиксации и упором в виде ограничителя прогиба спицы 11),Недостатком указанной конструкции является нарушение фиксации спицы при изменении длины упора-ограничителя прогиба спицы. Длину упора необходимо регулировать при изменении размеров наружных контуров мягких тканей конечности в процессе лечения для уменьшения расстояния между точками фиксации и спицы, что повышает стабильность фиксации костных отл о м ко в.Цель изобретения - повышение стабильности фиксации костных отломков путем исключения расфиксации спицы.Поставленная цель достигается тем, что в спицедержателе к компрессионно-дистракционному аппарату, содержащему корпус, расположенный на кольце, с элементом фиксации и упором, упор выполнен в виде сменной втулки с резьбовым концом, продольным пазом под спицу и дополнительным элементом фиксации.На фиг. 1 приведен спицедержатсль компрессионно-дистракционного аппарата, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - компрессионно-дистракционный аппарат со спицедержателями предлагаемой конструкции, общий вид,Спицедержатель к компрессионно-дистракционному аппарату содержит корпус 1, расположенный на кольце 2 компрессионно-дистракционного аппарата, элемент 3 фиксации, упор-ограничитель прогиба спицы в виде сменной втулки 4 с продольным пазом 5 под спицу, резьбовым концом б и дополнительным элементом 7 фиксации. В корпусе 1 выполнено резьбовое отверстие 8 для присоединения сменной втулки 4. Спицедержатель укомплектован рядом сменных втулок 4 различной длины.Спицедержатель к компрессионно-дистракционному аппарату работает следующим образом.Корпус 1 располагают на кольце 2 компрессионно-дистракционного аппарата таким образом, чтобы резьбовое отверстие 8 было направлено в просвет кольца 2. После проведения, натяжения и фиксации спицы элементом 3 фиксации в корпусе 1 подбирают сменную втулку 4 необходимой длины, соответствующей промежутку между кольцом и мягкими тканями конечности, надевают втулку продольным пазом 5 на спицу между корпусом 1 и мягкими тканями ко нечности и ввинчивают в резьбовое отверстие 8 корпуса 1, затем спицу закрепляют в продольном пазе 5 втулки 4 дополнительным элементом 7 фиксации.При изменении объема сегмента конечности в процессе лечения втулку 4 заменяют, производя операцию в обратном порядке, но не нарушая фикспи спицы на кольце элементом 3 фиксации.Таким образом, применение предлагаемого устройства позволяет повысить стабильность фиксации костных отломков за счет того, что исключается расфиксация спицы при изменении длины упора для спицы. Это позволяет, в свою очередь, получить дополнительный лечебный эффект. проявляющийся в сокращении сроков лечения, 35 а также уменьшить затраты времени лечебного персонала, так как в большинстве случаев замену втулки может производить сам больной по мере необходимости.. Демчик Сос а Те Тир ВНИИ ПИ Госуд по делам 113035, Москва,Филиал ППП Патенттавите ред И. аж 687 арстве зобрет Ж - 35 э г нного к ений иРаушс Ужгород КорректорПодписноеитета СССРоткрытийя наб., д. 4/5ул. Проектная
СмотретьЗаявка
3549601, 24.12.1982
СВЕРДЛОВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРАВМАТОЛОГИИ И ОРТОПЕДИИ
ЩУГОЛЬ ГЕННАДИЙ БОРИСОВИЧ
МПК / Метки
МПК: A61B 17/62
Метки: аппарату, компрессионно-дистракционному, спицедержатель
Опубликовано: 15.11.1984
Код ссылки
<a href="https://patents.su/3-1123669-spicederzhatel-k-kompressionno-distrakcionnomu-apparatu.html" target="_blank" rel="follow" title="База патентов СССР">Спицедержатель к компрессионно-дистракционному аппарату</a>
