Устройство выдачи маркерных сигналов при считывании информации с перфокарт
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 141021
Автор: Лебедев
Текст

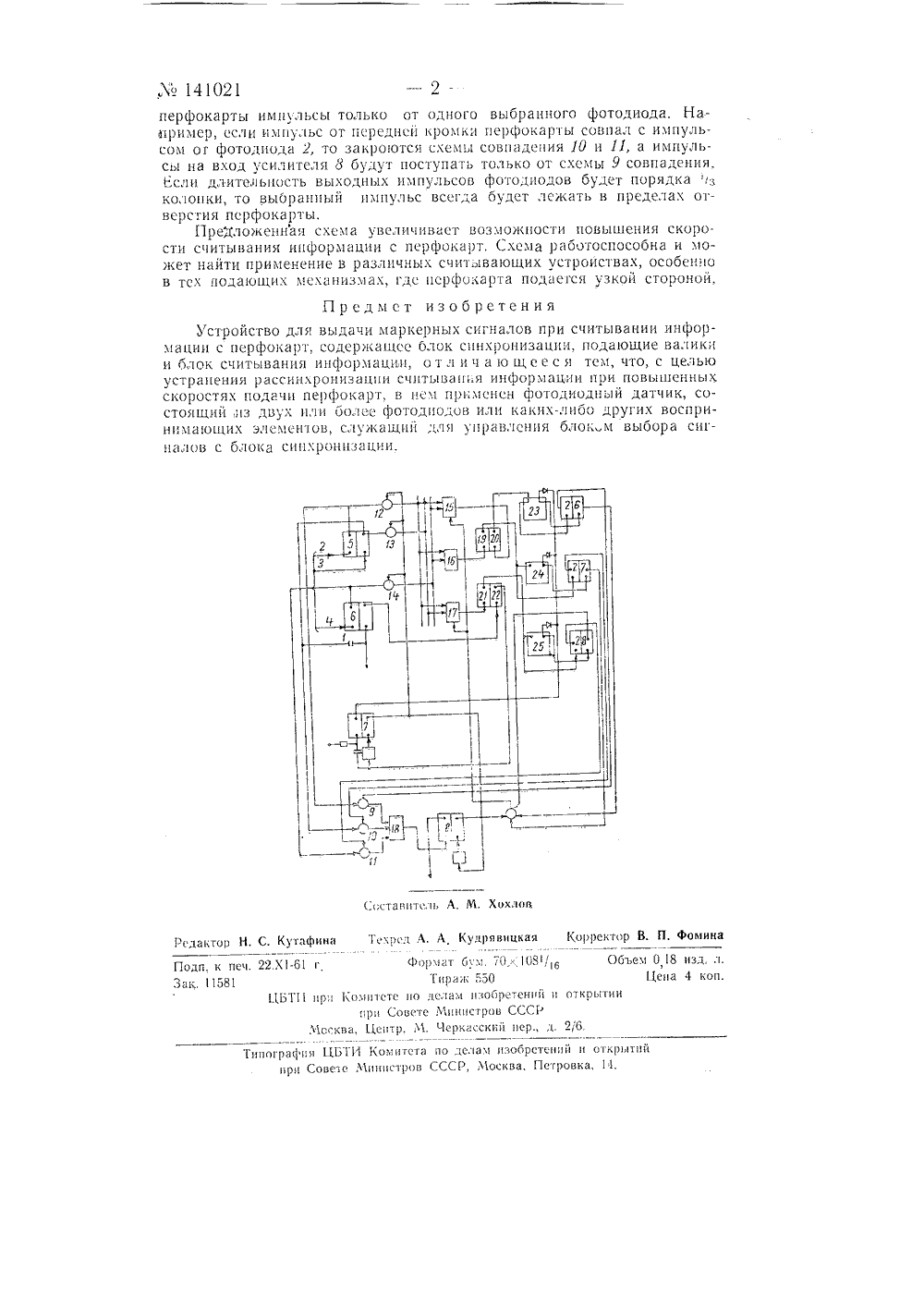

Ю ййл141021 Кяасс фф;-ф 1 - оя42 гп, 14 СССР ЕТЕНИ ИСАНИЕ АВТОРСКОМ СВИДЕТЕЛЬСТ Под 1 иснил жпгти Л"И, Лебед УСТРОЙСТВО Д СЧИТЫВСИЕНАЛОВПЕРФОКАРТ Я ВЫД НИИ И И МАРКЕР ОРМАЦИИ аявлено 23 нояор и1960 г. за М 686086126 в 1(омите ткргятий ири Совете Министров ио делам изобретений ГСГР Опубликовано в Ьолле не изобретений а 1961 Известны устроиства для выдачи марксрных сигналов при считывании информации с перфокарт, содержащие блок синхронизации, подающие валики и блок считывания информации.Предлагаемое устройство отличается от известных тем, что в немприменен фотодиодный датчик, состоящий из двух или более фотодиодов или каких-либо других воспринимающих элементов, служащий дляуправления блоком выбора сигналов с блока синхронизации. Применение датчика устраняет рассинхронизацию считывания информации прпповышенных скоростях подачи перфокарт,Описываемое устройство (см, чертеж) содержит датчик 1 переднейкромки нли какой-лиоо другой метки) перфокарты, расположенныйна пути следования захваченной подающими роликами перфокарты,датчик синхросигналов, фотодиодный датчик 12, 3, 4) положения перфокарты и схемы выбора одного из фотодподов.Датчик синхросигналов выполнен в виде диска с радиальными прорезями, вращающегося синхронно со скоростью валиков, подающихперфокарты. Фотодиодный датчик положения перфокарты выполнен ввиде последовательно расположенных фотодиодов вдоль линии движения перфокар)ы и осветителя. Схема выбора состоит из усилителей 5,б, 7 и 8 импульсов, поступающих от фотоднодов, схем 9 - 14 совпадения,схем 15 - 18 или инвертеров 19 - 22 и триггеров 23, 24 и 25 с катодными повторителями 26, 27 и 28. Передним фронтом импульса от передней кромки перфокарты триггеры 23, 24 и 25 переводятся в исходноесостояние. Импульс от заднего фронта импульса передней кромки пер.фокарты подается на один из их входов схем 12, 13 и 14 совпадения,на вторые входы которых подаются усиленные импульсы фотодиодов.Выходные импульсы каждой из схем совпадения поступают на входыусилителей, в результате чего триггеры переводятся в другое устойчивос состояние и заблокируют управляемые ими схемы совпадения, Таким образом, на вход усилителя будут поступать в пределах даннойЛ. 141021 Составители А. М. Хохлов Редактор Н. С. Кутафина Техрсд А. А Кудрявицкая Корректор В. П, фогиина Подп. к пеи. 22.Х 1-61Зак. 11581 формат бм. 70,;1081 в Тираж 550 ЦБТП ири Комитете ио делам ияобрстений и открытии ири Совете Министров СССР Москва, Центр, М. Черкасский иер., д. 26.Объем 0 18 иад л. Цена 4 коп. Типография ЦЬ 14 Комитета по делам иаобрстсиий и открытий ири Совете Министров СССР, Л 1 осква, Петровка, 1.1, перфокарты импульсы только от одного выбранного фотодиода. Например, если импульс от передней кромки перфокарты совпал с импульсом ог фотоднода 2, то закроются схемы совпадения 10 и 11, а импульсы на вход усилителя о будут поступать только от схемы 9 совпадения, Если длительность выходных импульсов фотоднодов будет порядка колонки, то выоранный импульс всегда будет лежать в пределах отверстия перфокарты,Предложенная схема увеличивает возможности повышения скорости считывания информации с перфокарт, Схема работоспособна и может найти применение в различных счит;вающих устроиствах, особсшо в тех нодаощих механизмах, где перфокарта подаегся узкой стороной,Предмет изобретенияа строиство для выдачи маркерных сигналов при считывании информации с перфокарт, содсржагцсе блок сннхоонизации, подающие валик;1 и блок считывания информации, о т л и ч а ю щ с е с я тем, что, с целью устранения рассинхронизацни считывания информации при повышенных скоростях подачи перфокарт, в нем применен фотодиодный датчик состоящий йз двух нлн оолсе фотоднодов или каких-либо других воспринимающих элементов, служащп 1 для управления блок м выбора сигналов с блока синхронизации.
СмотретьЗаявка
686086, 23.11.1960
Лебедев А. И
МПК / Метки
МПК: G06K 7/14
Метки: выдачи, информации, маркерных, перфокарт, сигналов, считывании
Опубликовано: 01.01.1961
