Способ регулирования линейной плотности ленты и устройство для его осуществления

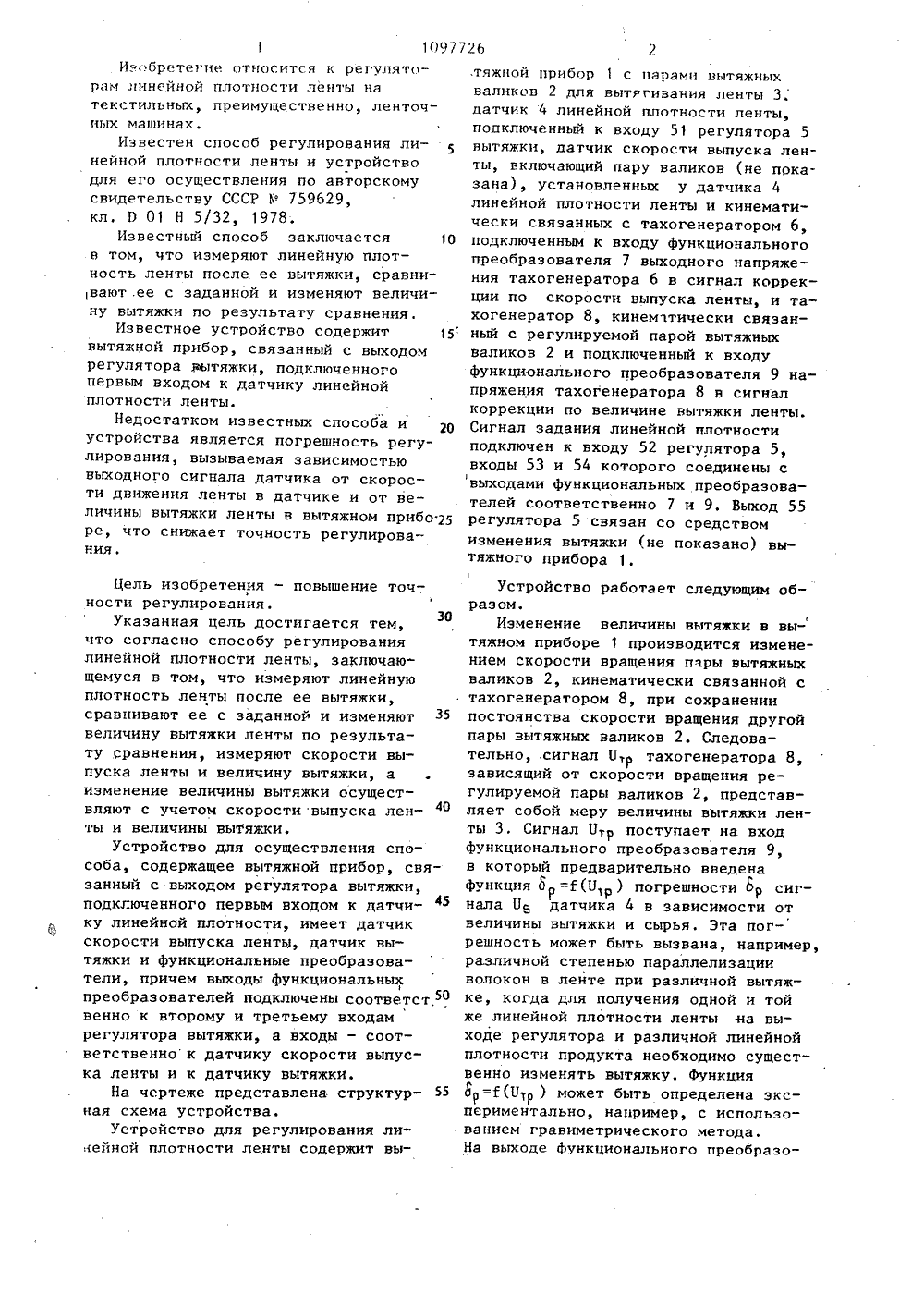

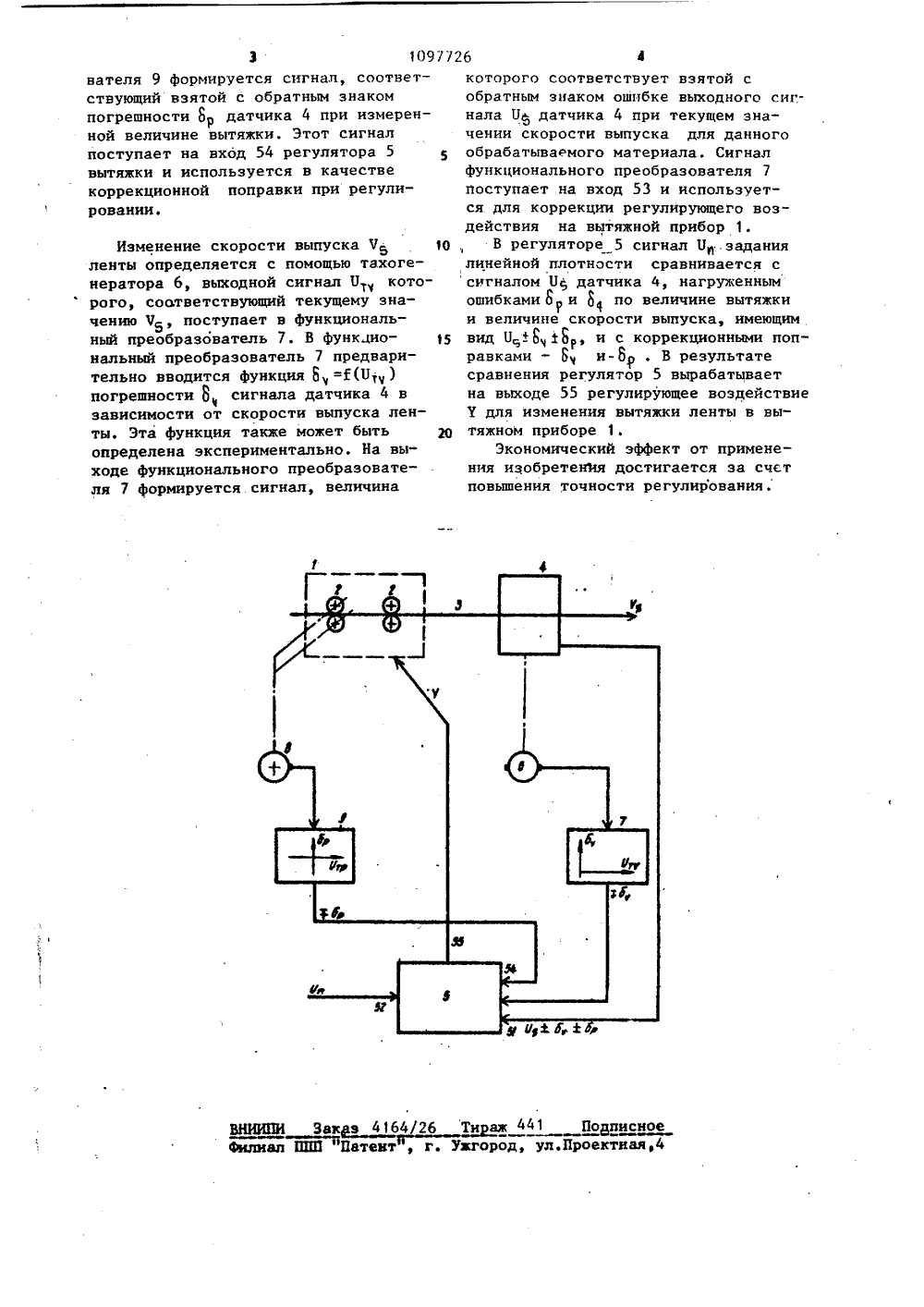

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 69) ЯО О 1) ЗЬР 0 01 Н 5/38 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕ.П:ЛИСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(72) Шмайстрла Войтех, Стржибрны Зденек и Иинаржик Ярослав (ЧССР). (71) ЭЛИТЕКС, концерн текстильного машиностроения (ЧССР)(54) СПОСОБ РЕГУЛИРОВАНИЯ ЛИНЕЙНОЙ ПЛОТНОСТИ ЛЕНТЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ.(57) 1. Способ регулирования линейной плотности ленты, преимущественно на ленточной машине, заключающийся в том, что измеряют линейную плотность ленты после ее вытяжки, сравнивают ее с заданной и изменяют величину вытяжки ленты по результату сравнения, о т л и ч а ю щ и й с я тем что, с целью повышения точности регулирования, измеряют скорость выпуска ленты и величину вытяжки, а изменение величины вытяжки осуществляют с учетом скорости выпуска ленты и величины вытяжки.2, Устройство для регулирования линейной плотности ленты, преимущественно на ленточной машине, содержащее вытяжной прибор, связанный с выходом регулятора вытяжки, подключенного первым входом к датчику линейной плотности ленты, о т л и ч а ю щ е - е с я тем, что, с целью повышения точности регулирования, оно имеет датчик скорости выпуска ленты, датчик ф ,вытяжки и функциональные преобразователи, причем выходы функциональных преобразователей подключены соответственно к второму и третьему входам регуляторавытяжки, а входы - соответст-ЯЪГ венно к датчику скоростивыпуска ленты и к датчику вытяжки.1 О 97726 Избретение относится к регуляторам линейной плотности ленты натекстильных, преимущественно, ленточных машинах,Известен способ регулирования линейной плотности ленты и устройстводля его осуществления по авторскомусвидетельству СССР Р 759629,кл, 1) 01 Н 5/32, 1978.Известный способ заключается 1 Ов том, что измеряют линейную плотность ленты после, ее вытяжки, сравнивают .ее с заданной и изменяют величину вытяжки по результату сравнения.Известное устройство содержит 15вытяжной прибор, связанный с выходомрегулятора вытяжки, подключенногопервым входом к датчику линейнойплотности ленты.Недостатком известных способа иустройства является погрешность регулирования, вызываемая зависимостьювыходного сигнала датчика от скорости движения ленты в датчике и от величины вытяжки ленты в вытяжном прибо 25ре, что снижает точность регулирования. Цель изобретения - повышение точности регулирования.ЗОУказанная цель достигается тем, что согласно способу регулирования линейной плотности ленты, заключающемуся в том, что измеряют линейную плотность ленты после ее вытяжки, сравнивают ее с заданной и изменяют З 5 величину вытяжки ленты по результату сравнения, измеряют скорости выпуска ленты и величину вытяжки, а изменение величины вытяжки осуществляют с учетом скорости выпуска ленты и величины вытяжки.Устройство для осуществления способа, содержащее вытяжной прибор, связанный с выходом регулятора вытяжки, подключенного первым входом к датчи 45 ку линейной плотности, имеет датчик скорости выпуска ленты, датчик вытяжки и функциональные преобразователи, причем выходы функциональных преобразователей подключены соответст.5 О венно к второму и третьему входам регулятора вытяжки, а входы - соответственно к датчику скорости выпуска ленты и к датчику вытяжки.На чертеже представлена структур ная схема устройства.Устройство для регулирования линейной плотности ленты содержит вы,тяжной прибор 1 с парами вытяжныхваликов 2 для вытягивания ленты 3;датчик 4 линейной плотности ленты,подключенный к входу 51 регулятора 5вытяжки, датчик скорости выпуска ленты, включающий пару валиков (не показана), установленных у датчика 4линейной плотности ленты и кинематически связанных с тахогенератором 6,подключенным к входу функциональногопреобразователя 7 выходного напряжения тахогенератора 6 в сигнал коррекции по скорости выпуска ленты, и тахогенератор 8, кинемчтически связанный с регулируемой парой вытяжныхваликов 2 и подключенный к входуфункционального преобразователя 9 напряжения тахогенератора 8 в сигналкоррекции по величине вытяжки ленты.Сигнал задания линейной плотностиподключен к входу 52 регулятора 5,входы 53 и 54 которого соединены свыходами функциональных преобразователей соответственно 7 и 9, Выход 55регулятора 5 связан со средствомизменения вытяжки (не показано) вытяжного прибора 1. Устройство работает следующим образом.(Изменение величины вытяжки в вытяжном приборе 1 производится изменением скорости вращения пары вытяжных валиков 2, кинематически связанной с тахогенератором 8, при сохранении постоянства скорости вращения другой пары вытяжных валиков 2. Следовательно, .сигнал Н,р тахогенератора 8, зависящий от скорости вращения регулируемой пары валиков 2, представляет собой меру величины вытяжки ленты 3. Сигнал Бтр поступает на вход функционального преобразователя 9, в который предварительно введена функция 5 Р =Г(0 ) погрешности 5 Р сигнала Б датчика 4 в зависимости от величины вытяжки и сырья, Эта погрешность может быть вызвана, например, различной степенью параллелизации волокон в ленте при различной вытяжке, когда для получения одной и той же линейной плотности ленты на выходе регулятора и различной линейной плотности продукта необходимо существенно изменять вытяжку. функция 8 р =1(Бр ) может быть определена экспериментально, например, с использованием гравиметрического метода, На выходе функционального преобразоПФилиал ППП аПатаит , г. Уигорол, ул.Проаатиаа вателя 9 формируется сигнал, соответствующий взятой с обратным знакомпогрешности 31 датчика 4 при измеренной величине вытяжки. Этот сигналпоступает на вход 54 регулятора 5вытяжки и используется в качествекоррекционной поправки при регулировании. Изменение скорости выпуска Ч ленты определяется с помощью тахогенератора 6, выходной сигнал 0которого, соответствующий текущему значению Чр поступает в функциональный преобразователь 7. В функ.иональный преобразователь 7 предварительно вводится функция 3,=ЕЮ ) погрешности 3 сигнала датчика 4 в зависимости от скорости выпуска ленты. Эта функция также может быть определена экспериментально. На выходе функционального преобразователя 7 формируется сигнал, величина которого соответствует взятой собратным знаком ошибке выходного сш;- нала Б датчика 4 при текущем значении скорости выпуска для данногообрабатываемого материала. Сигналфункционального преобразователя 7поступает на вход 53 и используется для коррекции регулирующего воздействия на вытяжной прибор 1.1 О, В регуляторе 5 сигнал П.заданиялинейной плотности сравнивается ссигналом Б датчика 4, нагруженнымошибками 3 и ,1 по величине вытяжкии величине скорости выпуска, имеющим 15 вид Ц 3 13 р и с коррекционными поправками - 3 и. В результатесравнения регулятор 5 вырабатываетна выходе 55 регулирующее воздействиеУ для изменения вытяжки ленты в вытяжном приборе 1.Экономический эффект от применения идобретенМя достигается эа счетповышения точности регулирования,
