Способ определения смещения осей пуансонов и матриц

Номер патента: 1097411

Авторы: Джангиров, Касымкулов

ZIP архив

Текст

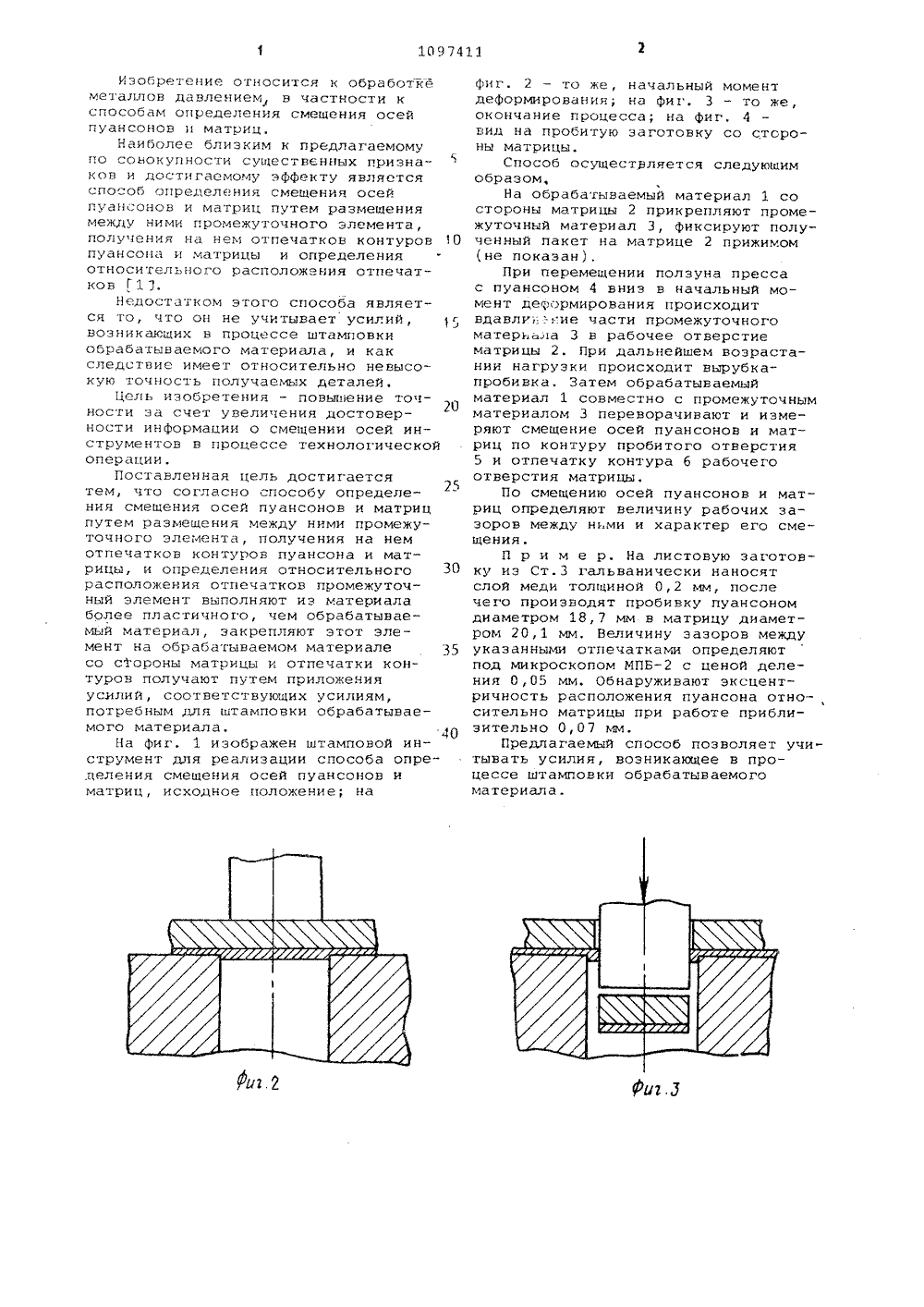

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ(,54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ СМЕЩЕНИЯОСЕЙ ПУАНСОНОВ И МАТРИЦ путем разМещения между ними промежуточного элемента, получения на нем отпечатков 3(5 И В 21 0 37(00; В 21 С 51 00 контуров пуансона и матрицы, и определения относительного расположенияотпечатков, о т л и ч а ю щ и й с ятем, что, с целью повышения точностиза счет увеличения достоверности информации о смещении осей инструментов в процессз технологической операции, промежуточный элемент выполняютиз материала более пластичного, чемобрабатываемый материал, эакрепляютэтот элемент на обрабатываемом материале со стороны матрицы и отпечаткиконтуров получают путем приложенияусилий, соответствующих усилиямпо=требным для штамповки обрабатывае-.мого материала.Рзобретение относится к обработкеметаллов давлением в частности кспособам определения смещения осейпуансонов и матриц.Наиболее близким к предлагаемомупо совокупности существенных признаков и достигаемому эффекту являетсяспособ определения смещения осейпуансонов и матриц путем размещениямежду ними промежуточного элемента,получения на нем отпечатков контуровпуансона и матрицы и определенияотносительного расположения отпечатков 1 7.Недостатком этого способа является то, что он не учитывает усилий,возникающих в процессе штамповкиобрабатываемого материала, и какследствие имеет относительно невысокую точность получаемых деталей.Цель изобретения - повьлиение точности за счет увеличения достоверности информации о смещении осей инструментов в процессе технологическойоперации.Поставленная цель достигаетсятем, что согласно способу определения смешения осей пуансонов и матрицпутем размещения между ними промежуточного элемента, получения на немотпечатков контуров пуансона и матрицы, и определения относительногорасположения отпечатков промежуточный элемент выполняют из материалаболее пластичного, чем обрабатываемый материал, закрепляют этот элемент на обрабатываемом материалесо сТороны матрицы и отпечатки контуров получают путем приложечияусилий, соответствующих усилиям,потребным для штамповки обрабатываемого материала,На фиг. 1 изображен штамповой инструмент для реализации способа определения смещения осей пуансонов иматриц, исходное положение; на фиг. 2 - то же, начальный моментдеформирования; на фиг, 3 - то же,окончание процесса; на фиг, 4вид на пробитую заготовку со стсроны матрицы,Способ осуществляется следующимобразом,На обрабатываемый материал 1 состороны матрицы 2 прикрепляют промежуточный материал 3, фиксируют полуО ченный пакет на матрице 2 прижимом(не показан),При перемещении ползуна прессас пуансоном 4 вниз в начальный момент дег:ормирования происходитс вдавлиие части промежуточногоматериала 3 в рабочее отверстиематрицы 2. При дальнейшем возрастании нагрузки происходит вырубкапробивка. Затем обрабатываемыйматериал 1 совместно с промежуточнымматериалом 3 переворачивают и измеряют смещение осей пуансонов и матриц по контуру пробитого отверстия5 и отпечатку контура б рабочегоотверстия матрицы,По смещению осей пуансонов и матриц определяют величину рабочих зазоров между ними и характер его смещения.П р и м е р, На листовую заготов 30 ку иэ Ст.3 гальванически наносятслой меди толщиной 0,2 мм, послечего производят пробивку пуансономдиаметром 18,7 мм в матрицу диаметром 20,1 мм, Величину зазоров между35 указанными отпечатками определяютпод микроскопом МПБс ценой деления 0,05 мм. Обнаруживают эксцентричность расположения пуансона относительно матрицы при работе приблизительно 0,07 мм,Предлагаемый способ позволяет учитывать усилия, возникающее в процессе штамповки обрабатываемогоматериала.1097411 Составитель В.ЧернавскийТехред С. Мигунова - Корректор М.Шарош Киштули Редакт 4105/10 Тираж 796 Подпи ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ 113035, Москва, Ж, Раушская наб., д.4/5о ка Филиал ППП фПатент", г. ужгород, ул. Проектная,4

Смотреть

Заявка

3441172, 20.05.1982

ФРУНЗЕНСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ

КАСЫМКУЛОВ СЕРГЕЙ КАДЫРКУЛОВИЧ, ДЖАНГИРОВ ЭМИЛЬ ВАХИТОВИЧ

МПК / Метки

МПК: B21D 37/00

Метки: матриц, осей, пуансонов, смещения

Опубликовано: 15.06.1984
