Раствор для удаления остатков фторсодержащих флюсов после сварки

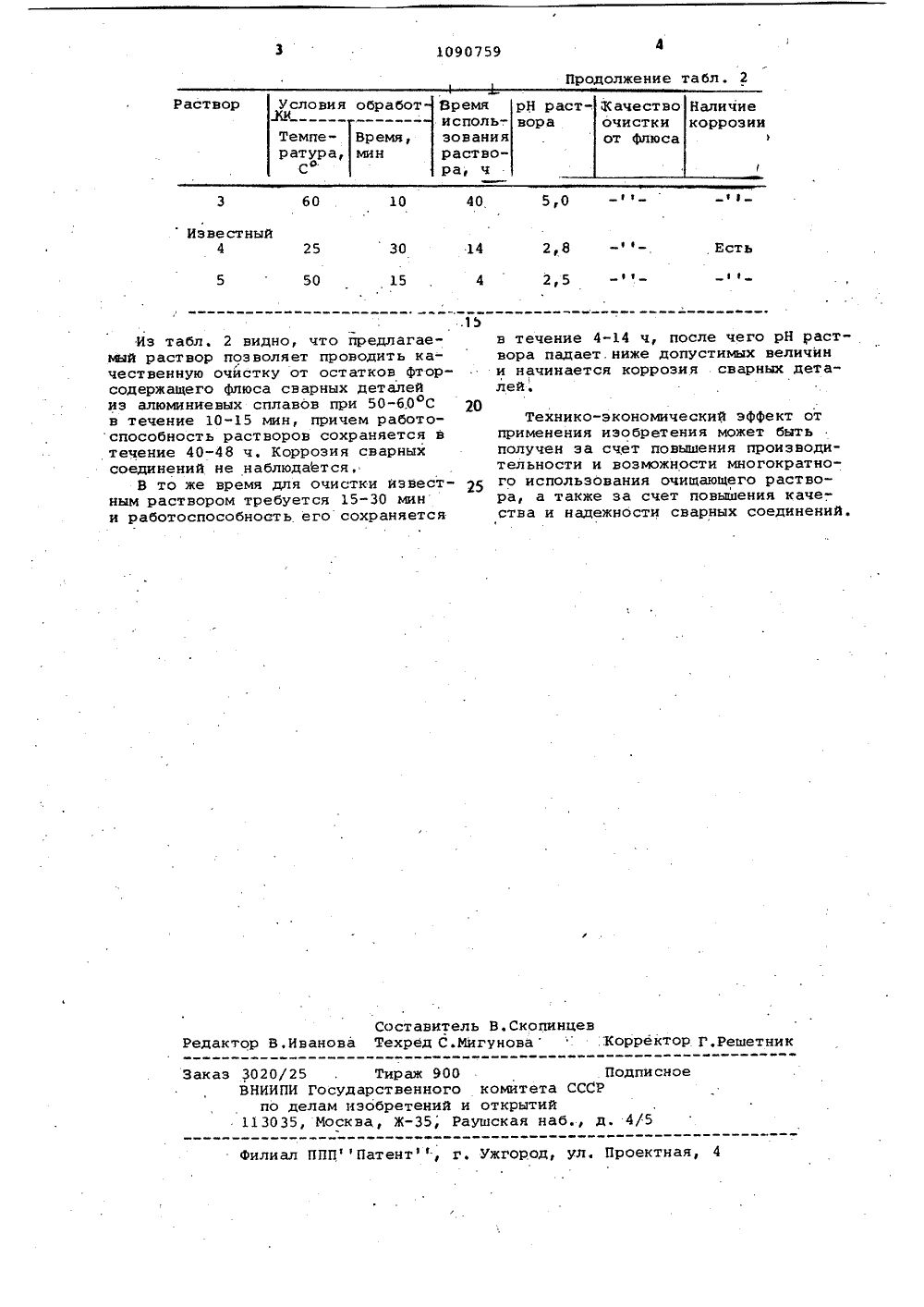

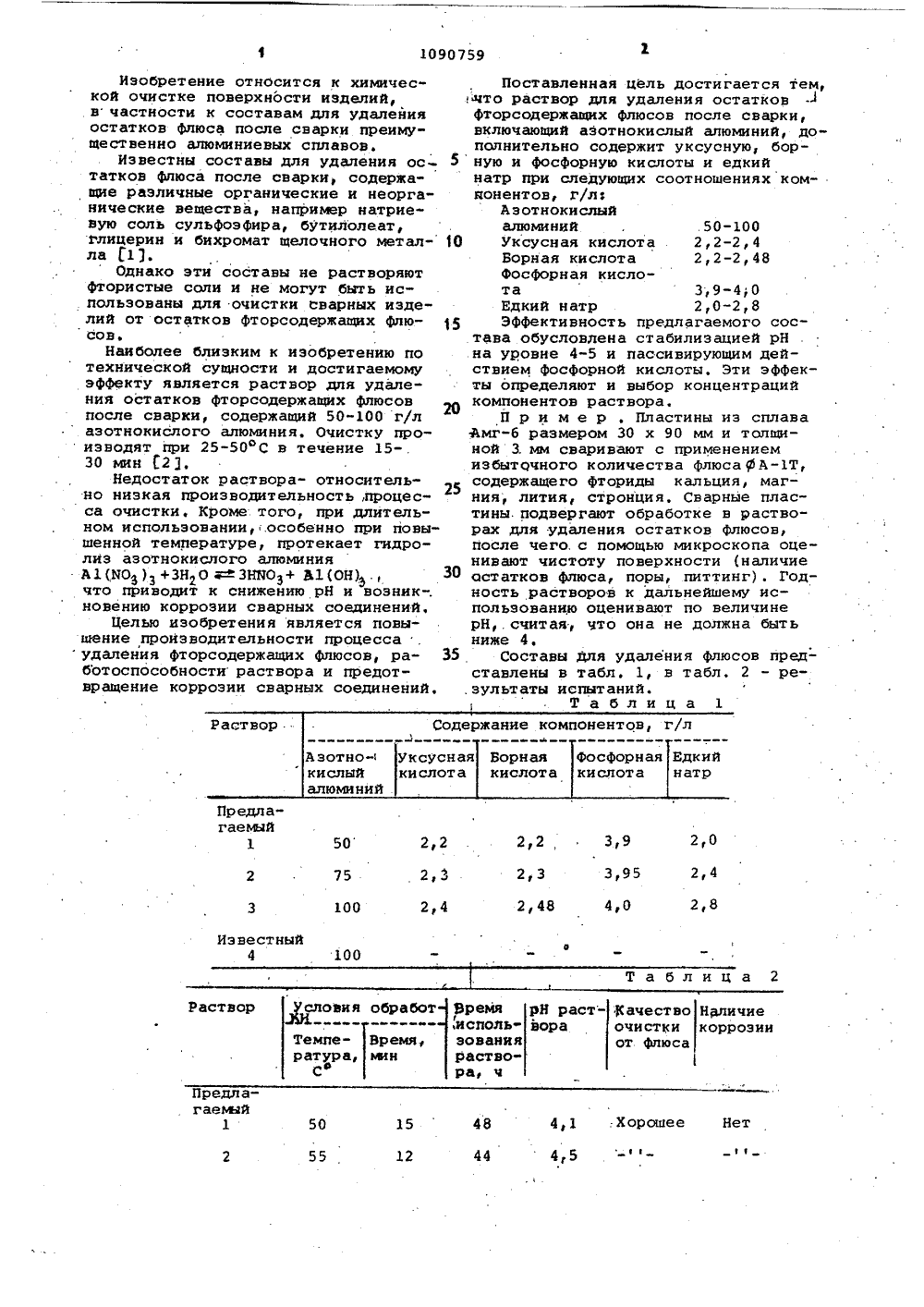

(19) 01) 1)С 2361 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИС изоБРЕТЕНи ЕТЕЛЬС(54) (57) РАСТВОР ДЛЯКОВ ФТОРСОДЕРЖАЩИХ ФКИ, включающий азотн/ й и я дительоспоениян сороизв рабо дотвра ений,сусную и едк иях кой напотво С 1977. о ССС 1980,50-1002,2-2,2,2-2,3,9-4,0Ю,О - 2,8 УДАЛЕНИЯ ОСТЛИСОВ ПОСЛЕ Сокислый алюми Сп АВТОРСКОМУ ний, отличающичто, с целью повыше ни яности процесса удаленисобности раствора и пркоррозии сварных соедидержит дополнительно уную и фосфорную кислотпри следующих соотношенентов, г/л;АзотнокислыйалюминийУксусная кислотаБорная кислотаФосфорная кислотаЕдкий натр,4 2,48 100 звестный 100 Таблица 2 словия обрабоА Раствор Качествоочисткиот Флюса Времяиспользованираствора, ч Н растора аличие ррозии ТемпературС Время,вин Предл- агаеь1 1: Хорошее Не 12 Изобретение относится к химической очистке поверхности изделий, в частности к составам для удалейия остатков флюса после сварки преимущественно алюминиевых сплавов.Известны составы для удаления остатков Флюса после сварки содержащие различные органические и неорганические вещества, например натриевую соль сульфоэфира, бутилолеат, глицерин и бихромат щелочного металла С 13.Однако эти составы не растворяют Фтористые соли и не могут быть использованы для очистки сварных изделий от остатков фторсодержащих флю сов.Наиболее близким к изобретению по технической сущности и достигаемому эффекту является раствор для удаления остатков Фторсодержащих флюсов после сварки, содержащий 50-100 г/л азотнокислого алюминия, Очистку производят при 25-50 фС в течение 15-.30 мин С 23Недостаток раствора- относительно низкая производительность, процесса очистки . Кроме. того, при длительном использовании, .особенно при повышенной температуре, протекает гидролиз азотнокислого алюминия А 1 (БО ) З + ЗН ОЗНЯОЗ+ Ы (ОН),что приводит к снижению рН и возник", новению коррозии сварных соединений.Целью изобретения является повышение производительности процессаудаления фторсодержащих флюсов, работоспособности раствора и предотвращение коррозии сварных соединений,Поставленная цель достигается тем,что раствор для удаления остатковфторсодержащих флюсов после сварки,включающий азотнокислый апюминий, дополнительно содержит уксусную, борную и Фосфорную кислоты и едкийнатр при следующих соотношениях комяонентов, г/л;Азотнокислыйалюминий . 50-100 10 Уксусная кислота . 2,2-2,4Борная кислота 2, 2-2, 48Фосфорная кислота 3,9-4,0Едкий натр 2,0-2,8 5 ЭФФективность предлагаемого сос.тава обусловлена стабилизацией рНна уровне 4-5 и пассивирующим действием фосфорной кислоты, Эти эффекты определяют и выбор концентрацийкомпонентов раствора.П р и м е р , Пластины из сплаваАмг-б размером 30 х 90 мм и толщиной 3. мм сваривают с применениемизбытОчного количества флюса ф АТ,содержащего Фториды кальция, магния, лития, стронция. Сварные пластины. подвергают обработке в растворах для удаления остатков флюсов,после чего.с помощью микроскопа оценивают чистоту поверхности (наличиеостатков флюса, поры, питтинг). Годность растворов к дальнейшему использованию оценивают по величинерН, считая, что она не должна бытьниже 4.35 Составы для удаления флюсов пред-ставлены в табл, 1, в табл. 2 - ре.зультаты испытаний.Таблица 11090759 Продолжение табл, 2 ВремяиспользованияраствоРаство УсловияХО бработ рН р вора мпетурСф ремямин 5,80 0 Известный 8У 4 2 3 Е 5 5 15 в течение 4-14 ч, после чего рН раствора падает. ниже допустимых величини начинается коррозия сварных деталей. О мический зфф ет ени я может повышения пр жности мно очищающего чет повышени и сварных со Технико-эконоприменения изобрполучен за счеттельности и возмого использованияра, а также за сства и надежност Составитель В,Скопинцеедактор В,Иванова Техред С.Мигунова Корректор Г,Решетник 3020/25 , Тираж 900ВНИИПИ Государственного комитетапо делам изобретений и открытий 113035, Москва, Ж; Раушская на одпи с ка д. 4/ Проектна ПП Ужгоро или Из табл. 2 видно, что предлагаемый раствор позволяет проводить качественную очйстку от остатков фторсодержащего флюса сварных деталей из алюминиевых сплавов при 50-6,0 С в течение 10-15 мин, причем работоспособность растворов сохраняется в течение 40-48 ч. Коррозия сварных соединений не наблюдаЬтся,В то же время для очистки известным раствором требуется 15-30 мин и работоспособность его сохраняется ект от быть оизводи- ократно- раствоя каче- единений
