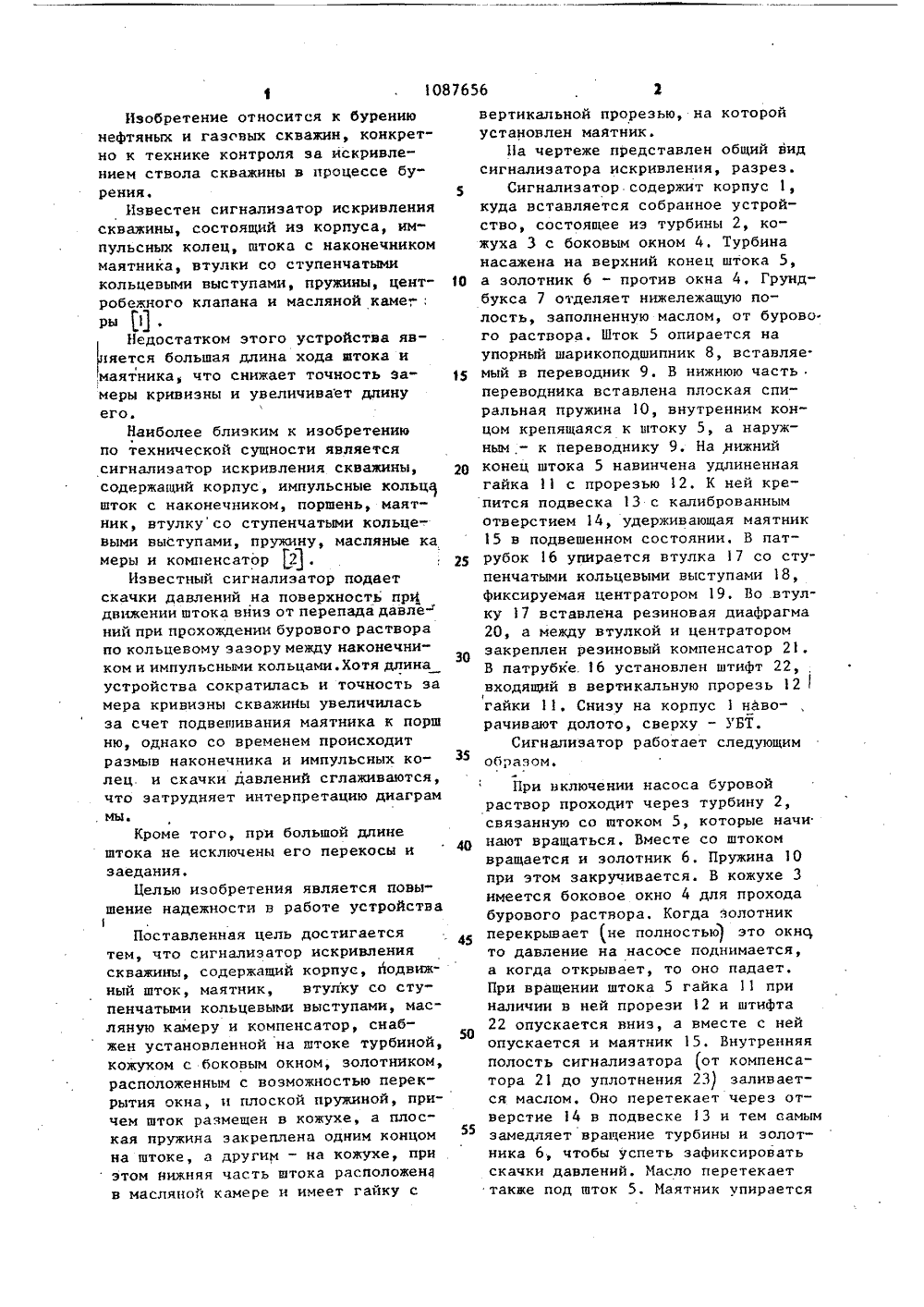

Сигнализатор искривления скважины

Изобретение относится к бурениюнефтяных и газовых скважин, конкретно к технике контроля эа искривлением ствола скважины в процессе бу"ренин.Известен сигналнзатор искривленияскважины, состоящий из корпуса, импульсных колец, штока с наконечникоммаятника, втулки со ступенчатымикольцевыми выступами, пружины, центробежного клапана и масляной каме,.:ры 11,Недостатком этого устройства является большая длина хода штока имаятника, что снижает точность замеры кривизны и увеличивает длинуего.Наиболее близким к изобретениюпо технической сущности являетсясигналиэатор искривления скважины,содержащий корпус, импульсные кольцашток с наконечником, поршень, маят"ник, втулкусо ступенчатыми кольцевыми выступами, пружину, масляные камеры и компенсатор Я .Известный сигнализатор подаетскачки давлений на поверхность прдвижении штока вниз от перепада давлений при прохождении бурового растворапо кольцевому зазору между наконечникоми импульсными кольцами. Хотя длинаустройства сократилась и точность замера кривизны скважины увеличиласьза счет подвешивания маятника к поршню, однако со временем происходитразмыв наконечника и импульсных колец. и скачки давлений сглаживаются,что затрудняет интерпретацию диаграммыаКроме того, при большой длинештока не исключены его перекосы изаедания.Целью изобретения является повышение надежности в работе устройства1Поставленная цель достигаетсятем, что сигнализатор искривленияскважины, содержащий корпус, Йодвижный шток, маятник, втулку со ступенчатыми кольцевыми выступами, масляную камеру и компенсатор, снабжен установленной на штоке турбиной,кожухом с боковым окном, золотником,расположенным с возможностью перекрытия окна, ц плоской пружиной, причем шток размещен в кожухе, а плоская пружина закреплена одним концомна штоке, а другим - на кожухе, приэтом нижняя часть штока расположенв масляной камере и имеет гайку с20 25 30 35 40 45 50 55 вертикальной прорезью, на которой установлен маятник.На чертеже представлен общий вид сигналиэатора искривления, разрез.Сигнализатор содержит корпус 1, куда вставляется собранное устройство, состоящее иэ турбины 2, кожуха 3 с боковым окном 4. Турбина насажена на верхний конец штока 5,а золотник 6 - против окна 4, Грундбукса 7 отделяет нижележащую полость, заполненную маслом, от бурово. го раствора. Шток 5 опирается наупорный шарикоподшипник 8, вставляе.мый в переводник 9. В нижнюю частьпереводника вставлена плоская спиральная пружина 1 О, внутренним концом крепящаяся к штоку 5, а наружным,- к переводнику 9. На,нижнийконец штока 5 навинчена удлиненнаягайка 11 с прорезью 12. К ней крепится подвеска 13 с калиброваннымотверстием 14, удерживающая маятник15 в подвешенном состоянии, В патрубок 1 б упирается втулка 17 со ступенчатыми кольцевыми выступами 18,фиксируемая центратором 19. Во втулку 17 вставлена резиновая диафрагма20, а между втулкой и центраторомзакреплен резиновый компенсатор 21,В патрубке. 16 установлен штифт 22,входящий в вертикальную прорезь 12гайки 11. Снизу на корпус 1 наворачивают долото, сверху - УБТ.Сигнализатор работает следующим образом.При включении насоса буровой раствор проходит через турбину 2, связанную со штоком 5, которые начи нают вращаться, Вместе со штоком вращается и золотник 6. Пружина 1 О при этом закручивается. В кожухе 3 имеется боковое окно 4 для прохода бурового раствора, Когда золотник перекрывает (не полностью это окнс то давление на насосе поднимается, а когда открывает, то оно падает. При вращении штока 5 гайка 11 при наличии в ней прорези 12 и штифта 22 опускается вниз, а вместе с ней опускается и маятник 15, Внутренняя полость сигнализатора (от компенсатора 21 до уплотнения 23 заливается маслом, Оно перетекает через отверстие 14 в подвеске 3 и тем аамым замедляет вращение турбины и эолотника 6, чтобы успеть зафиксировать скачки давлений. Масло перетекает также под шток 5, Маятник упираетсяке 17. Например, если выступов восемь и количество оборотов золотникавосемь, и каждый выступ соответству"ет приросту искривления в, то прнколичестве скачков, равном пяти, уголискривления скважины равен 8-53т.е. кромка 24 зацепится за выступ18. 1 О Технико-экономическая эффектив- .ность от применения предлагаемогосигнализатора по сравнению с извест.ным заключается в повышенной надежности работы за счет вращательноговижения штока,. при,изготовленииокращается расход стали более чемдва раза, упрощается изготовлениекорпуса за счет уменьшения его ррины до 1 м вместо 2,4 м. Э 1087656 врезиновую диафрагму 20 и остается относительно неподвижным.При выключении насоса пружина О начинает раскручиваться и вращать в обратную сторону шток 5. Гайка 11 с маятником 15 поднимаются вверх. Если скважина имеет наклон, то маятник отклонится от оси устройства на угол равный углу искривления скважины. Кромкой 24 он зацепится за какой-то кольцевой выступ 18. втулки 17. Для определения угла искривления скважины надо включить. насос и самописцем зафиксировать количество скачков дав ления, Конструкция рассчитана так, что каждый скачок давления соответствует определенной величине угла нскривления. Шаг резьбы в гайке 11 соответствует длине выступа во втул.Патент, г, Ужгород, ул.Проект НИИПИ Заказ 2618/29 Типаж 564 ПодписноеФилиал ППП ная 4
