Способ автоматического контроля содержания магнитных фракций в пульпе

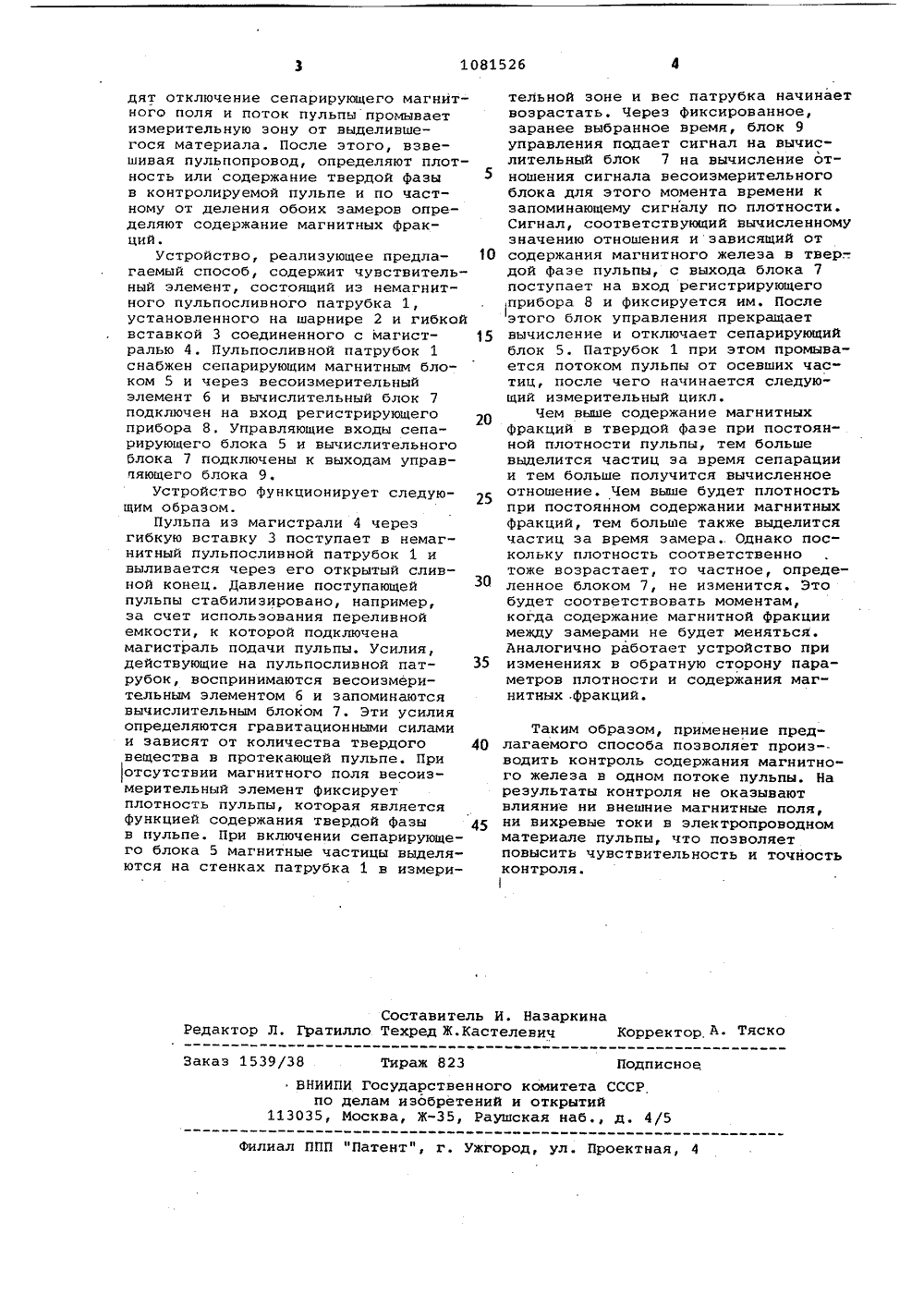

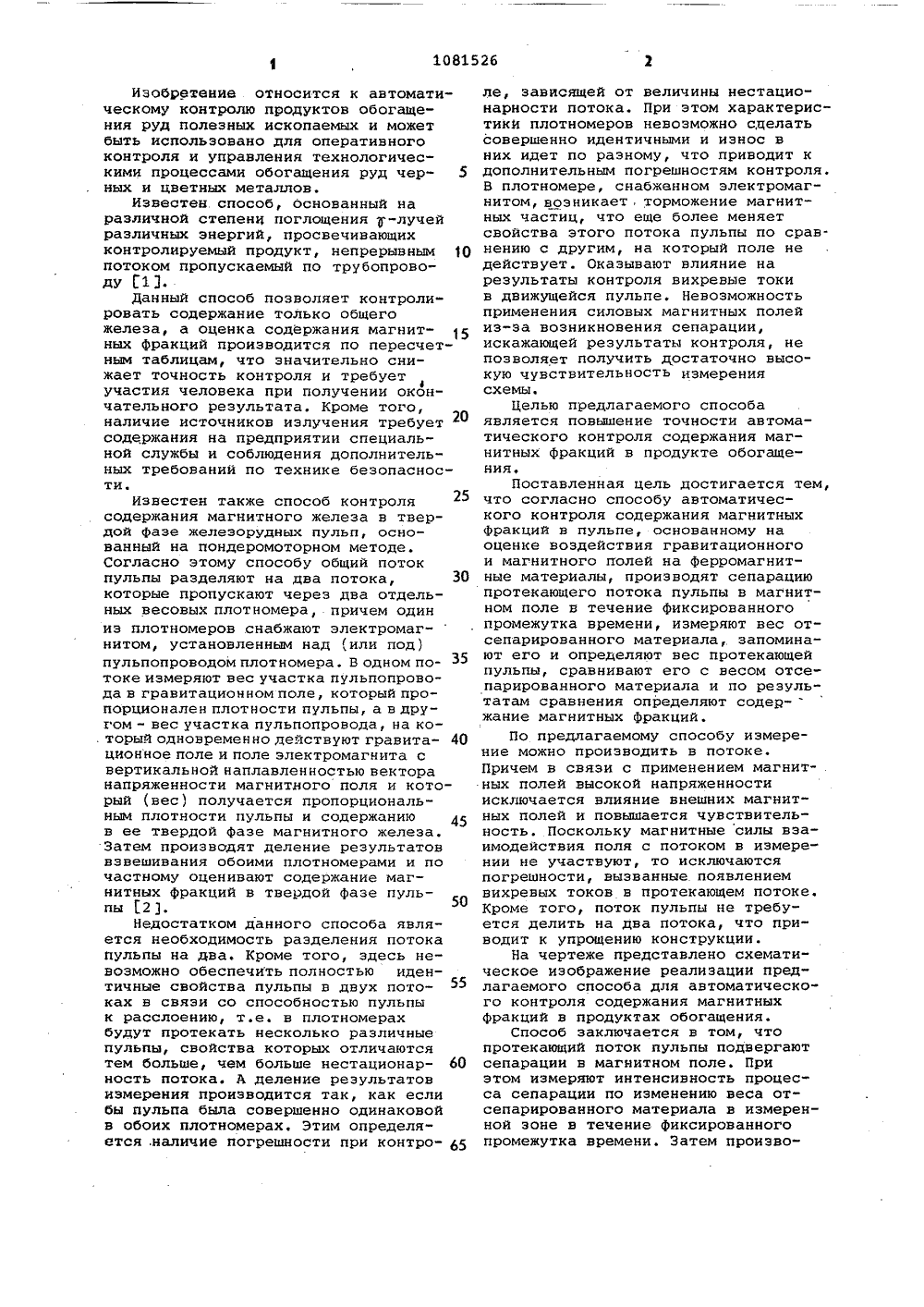

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН д) 0 01 .Б 27/72 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(72) В.П.Асауленко, В.М.Демко, В.Г.Кучер, Н.И.Кучма В.И.Лопатин, П.А.Новицкий, Ю.С.Рудь и В.И.Суслов (71) Криворожский ордена Трудового Красного Знамени горнорудный институт(56) 1. Троп и др. Электрооборудование и автоматизация обогатительных фабрик. М., "Недра", 1964, с. 294.2 Марюта А,И, и др, Контроль качества железнорудного сырья, Киев, "Техникап, 1976, с. 164(54)(57) СПОСОБ АВТОМАТИЧЕСКОГО КОНТРОЛЯ СОДЕРЖАНИЯ МАГНИТНЫХ ФРАКЦИИ В ПУЛЬПЕ, основанный на оценке воздействия гравитационного и магнитного полей на ферромагнитные материалы, о т л и ч а ю щ и й с я тем, что, с целью повышения точности контроля, производят сепарацию протекающего потока пульпы в магнитном поле в течение фиксированного промежутка времени, измеряют вес отсепарированного материала, запоминают его и определяют вес протекающей пульпы, сравнивают его с весом отсепарированного материала и по результатам сравнения определяют содержание магнитных фракций.Р ФИзобретение относится к автоматическому контролю продуктов обогащения руд полезных ископаемых и может быть использовано для оперативного контроля и управления технологическими процессами обогащения руд чер ных и цветных металлов.Известен способ, Основанный на различной степени поглощения у-лучейразличных энергий, просвечивающих контролируемый продукт, непрерывным 10 потоком пропускаемый по трубопроводу Г 13.Данный способ позволяет контролировать содержание только общего железа, а оценка содержания магнитных Фракций производится по пересчетным таблицам, что значительно снижает точность контроля и требует4 участия человека при получении окончательного результата. Кроме того, наличие источников излучения требуетсодержания на предприятии специальной службы и соблюдения дополнитель" ных требований по технике безопасности.Известен также способ контроля содержания магнитного железа в твердой фазе железорудных пульп, основанный на пондеромоторном методе. Согласно этому способу общий поток пульпы разделяют на два потока, 30 которые пропускают через дна отдельных весовых плотномера, причем один из плотномеров снабжают электромагнитом, установленным над (или под) пульпопроводом плотномера. В одном потоке измеряют вес участка пульпопровода в гравитационном поле, который пропорционален плотности пульпы, а в другом - нес участка пульпопровода, на ко. торый однонременно действуют гранита ционное поле и поле электромагнита с вертикальной наплавлен ностью вектора напряженности магнитного поля и который (вес) получается пропорциональным плотности пульпы и содержанию 45 н ее твердой фазе магнитного железа. Затем производят деление результатов взвешивания обоими плотномерами и по частному оценивают содержание магнитных Фракций в твердой фазе пульпы С 2 3.Недостатком данного способа является необходимость разделения потока пульпы на два, Кроме того, здесь невозможно обеспечить полностью идентичные свойства пульпы в двух потоках в связи со способностью пульпы к расслоению, т.е. в плотномерах будут протекать несколько различные пульпы, свойства которых отличаются тем больше, чем больше нестационар ность потока. А деление результатов измерения производится так, как если бы пульпа была совершенно одинаковой в обоих плотномерах. Этим определяется, наличие погрешности при контро ле, зависящей от величины нестационарности потока. При этом характеристики плотномеров невозможно сделатьсовершенно идентичными и износ вних идет по разному, что приводит кдополнительным погрешностям контроля.В плотномере, снабженном электромагнитом, возникает, торможение магнитных частиц, что еще более меняетсвойства этого потока пульпы по сравнению с другим, на который поле недействует. Оказывают нлияние нарезультаты контроля вихревые токив движущейся пульпе. Невозможностьприменения силовых магнитных полейиз-за возникновения сепарации,искажающей результаты контроля, непозволяет получить достаточно высокую чувствительность измерениясхемы.Целью предлагаемого способаявляется повышение точности автоматического контроля содержания магнитных фракций в продукте обогащения,Поставленная цель достигается тем,что согласно способу автоматического контроля содержания магнитныхфракций н пульпе, основанному наоценке воздействия гравитационногои магнитного полей на Ферромагнитные материалы, производят сепарациюпротекающего потока пульпы в магнитном поле н течение фиксированногопромежутка времени, измеряют вес отсепариронанного материала, запоминают его и определяют вес протекающейпульпы, сравнивают его с несом отсепариронанного материала и по результатам сравнения определяют содержание магнитных фракций.По предлагаемому способу измерение можно производить в потоке.Причем н связи с применением магнит- .ных полей высокой напряженностиисключается влияние внешних магнитных полей и повышается чувствительность. Поскольку магнитные силы вэаимодеиствия поля с потоком в измерении не участвуют, то исключаютсяпогрешности, вызванные появлениемвихревых токов в протекающем потоке.Кроме того, поток пульпы не требуется делить на два потока, что приводит к упрощению конструкции.На чертеже представлено схематическое изображение реализации предлагаемого способа для автоматического контроля содержания магнитныхфракций в продуктах обогащения.Способ заключается н том, чтопротекающий поток пульпы подвергаютсепарации в магнитном поле, Приэтом измеряют интенсивность процесса сепарации по изменению веса отсепарированного материала в измеренной зоне в течение фиксированногопромежутка времени. Затем проиэво1081526 Составитель И, НазаркинаРедактор Л. Гратилло Техред Ж.КастелевичКорректор, А. Тяско Заказ 1539/38 Тираж 823 Подписное ВНИИПИ Государственного комитета СССР, по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 дят отключение сепарирующего магнитного поля и поток пульпы промываетизмерительную зону от выделившегося материала. После этого, взвешивая пульпопровод, определяют плотность или содержание твердой фазы 5в контролируемой пульпе и по частному от деления обоих замеров определяют содержание магнитных фракций.Устройство, реализующее предлагаемый способ, содержит чувствительный элемент, состоящий из немагнитного пульпосливного патрубка 1,установленного на шарнире 2 и гибкойвставкой 3 соединенного с магистралью 4. Пульпосливной патрубок 1снабжен сепарирующим магнитным блоком 5 и через весоизмерительныйэлемент 6 и вычислительный блок 7подключен на вход регистрирующегоприбора 8. Управляющие входы сепарирующего блока 5 и вычислительногоблока 7 подключены к выходам управчяющего блока 9.устройство функционирует следующим образом.Пульпа из магистрали 4 черезгибкую вставку 3 поступает в немагнитный пульпосливной патрубок 1 ивыливается через его открытый сливной конец. Давление поступающей30пульпы стабилизировано, например,за счет использования переливнойемкости, к которой подключенамагистраль подачи пульпы. Усилия,действующие на пульпосливной патрубок, воспринимаются весоизмерительным элементом б и запоминаютсявычислительным блоком 7. Эти усилияопределяются гравитационными силамии зависят от количества твердого 40вещества в протекающей пульпе, Приотсутствии магнитного поля весоизмерительный элемент фиксируетплотность пульпы, которая являетсяфункцией содержания твердой фазы 4в пульпе. При включении сепарирующего блока 5 магнитные частицы выделяются на стенках патрубка 1 в измерительной зоне и вес патрубка начинает возрастать, Через фиксированное, заранее выбранное время, блок 9 управления подает сигнал на вычислительный блок 7 на вычисление отношения сигнала весоизмерительного блока для этого момента времени к запоминающему сигналу по плотности. Сигнал, соответствующий Вычисленному значению отношения и зависящий от содержания магнитного железа в твер.-. дой фазе пульпы, с выхода блока 7 поступает на вход регистрирующего прибора 8 и фиксируется им. После этого блок управления прекращает вычисление и отключает сепарирующий блок 5. Патрубок 1 при этом промывается потоком пульпы от осевших частиц, после чего начинается следующий измерительный цикл.Чем выше содержание магнитных фракций в твердой фазе при постоянной плотности пульпы, тем больше выделится частиц за время сепарации и тем больше получится вычисленное отношение. Чем выше будет плотность при постоянном содержании магнитных фракций, тем больше также выделится частиц за время замера Однако поскольку плотность соответственно тоже возрастает, то частное, определенное блоком 7, не изменится. Это будет соответствовать моментам, когда содержание магнитной фракции между замерами не будет меняться. Аналогично работает устройство при изменениях в обратную сторону параметров плотности и содержания магнитных фракций. Таким образом, применение предлагаемого способа позволяет произ-. водить контроль содержания магнитного железа в одном потоке пульпы. На результаты контроля не оказывают влияние ни внешние магнитные поля, ни вихревые токи в электропроводном материале пульпы, что позволяет повысить чувствительность и точность контроля.1
