Устройство формирования направляющего электромагнитного поля для управления дождевальной машиной
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

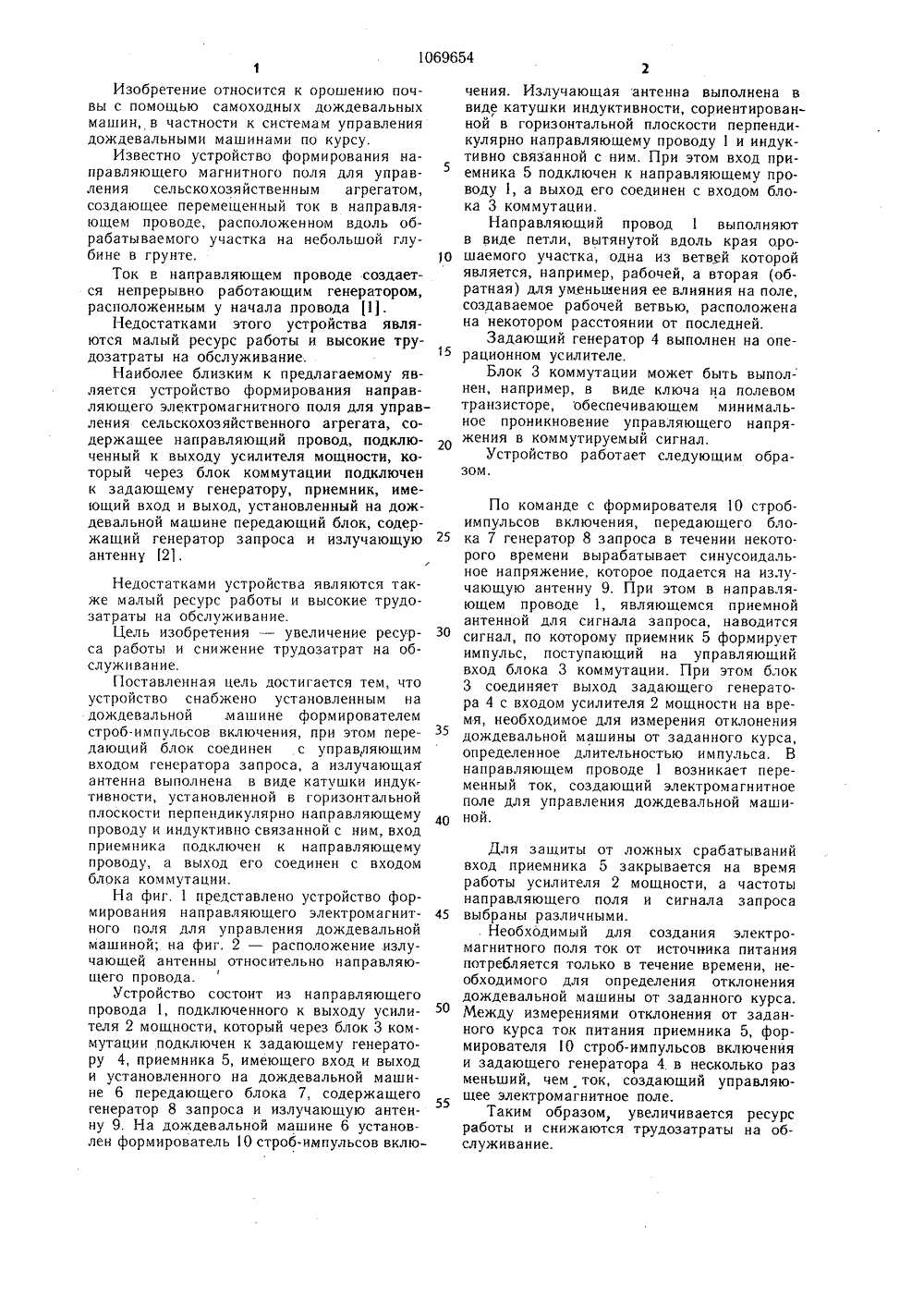

союз советскихСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 6904 А 25 а А дю ственн ЕЛАМ ИЗОБ НОМИТЕТ СССР РЕТЕНИЙ И ОТНРЫТИЙ(54) (57) УСТРОЙСТВО НИЯ НАПРАВЛЯЮЩЕГО НИТНОГО ПОЛЯДЛЯ ДОЖДЕВАЛЬНОЙ МАШ жащее направляющий пров ный к выходу усилителя м рый через блок коммутаци РОВА- ОМАГЕНИЯ содер- лючен- котоючен к 4 Ь СЛ,.801069654 задающему генератору, приемник, имеющии вход и выход, и установленный на дождевальной машине передающий блок, содержащий генератор запроса и излучающую антенну, отличающееся тем, что с целью увеличения ресурса работы и снижения трудозатрат на обслуживание, оно снабжено установленным на дождевальной машине формирователем строб-импульсов включения, при этом передающий блок соединен с управляющим входом генератора запроса, а излучающая антенна выполнена ввиде катушки индуктивности, установленной в горизонтальной плоскости перпендикулярно направляющему проводу и индуктивно связанной с ним, вход приемника подключен к направляющему проводу, а выход его соединен с входом блока коммутации.45 50 55 Изобретение относится к орошению почвы с помощью самоходных дождевальныхмашин, в частности к системам управлениядождевальными машинами по курсу.Известно устройство формирования направляющего магнитного поля для управления сельскохозяйственным агрегатом,создающее перемещенный ток в направляющем проводе, расположенном вдоль обрабатываемого участка на небольшой глубине в грунте.Ток в направляющем проводе создается непрерывно работающим генератором,расположенным у начала провода 1.Недостатками этого устройства являются малый ресурс работы и высокие трудозатраты на обслуживание.Наиболее близким к предлагаемому является устройство формирования направляющего электромагнитного поля для управления сельскохозяйственного агрегата, содержащее направляющий провод, подключенный к выходу усилителя мощности, который через блок коммутации подключенк задающему генератору, приемник, имеющий вход и выход, установленный на дождевальной машине передающий блок, содержащий генератор запроса и излучающуюантенну 121,Недостатками устройства являются также малый ресурс работы и высокие трудозатраты на обслуживание.Цель изобретения - увеличение ресурса работы и снижение трудозатрат на обслуживание.Поставленная цель достигается тем, что устройство снабжено установленным на дождевальной машине формирователем строб-импульсов включения, при этом передающий блок соединен с управляющим входом генератора запроса, а излучающая антенна выполнена в виде катушки индуктивности, установленной в горизонтальной плоскости перпендикулярно направляющему проводу и индуктивно связанной с ним, вход приемника подключен к направляющему проводу, а выход его соединен с входом блока коммутации.На фиг. 1 представлено устройство формирования направляющего электромагнитного поля для управления дождевальной машиной; на фиг. 2 - расположение излучающей антенны относительно направляющего провода.Устройство состоит из направляющего провода 1, подключенного к выходу усилителя 2 мощности, который через блок 3 коммутации подключен к задающему генератору 4, приемника 5, имеющего вход и выход и установленного на дождевальной машине 6 передающего блока 7, содержащего генератор 8 запроса и излучающую антенну 9. На дождевальной машине 6 установлен формирователь 1 О строб-импульсов вклю 5 10 15 20 25 30 35 40 чения. Излучающая антенна выполнена ввиде катушки индуктивности, сориентированной в горизонтальной плоскости перпендикулярно направляющему проводу 1 и индуктивно связанной с ним, При этом вход приемника 5 подключен к направляющему проводу 1, а выход его соединен с входом блока 3 коммутации.Направляющий провод 1 выполняютв виде петли, вытянутой вдоль края орошаемого участка, одна из ветвей которойявляется, например, рабочей, а вторая (обратная) для уменьшения ее влияния на поле,создаваемое рабочей ветвью, расположенана некотором расстоянии от последней,Задающий генератор 4 выполнен на операционном усилителе.Блок 3 коммутации может быть выполнен, например, в виде ключа на полевомтранзисторе, обеспечивающем минимальное проникновение управляющего напряжения в коммутируемый сигнал.Устройство работает следующим образом,По команде с формирователя 10 строб- импульсов включения, передающего блока 7 генератор 8 запроса в течении некоторого времени вырабатывает синусоидальное напряжение, которое подается на излучающую антенну 9. При этом в направляющем проводе 1, являющемся приемной антенной для сигнала запроса, наводится сигнал, по которому приемник 5 формирует импульс, поступающий на управляющий вход блока 3 коммутации. При этом блок 3 соединяет выход задающего генератора 4 с входом усилителя 2 мощности на время, необходимое для измерения отклонения дождевальной машины от заданного курса, определенное длительностью импульса. В направляющем проводе 1 возникает переменный ток, создающий электромагнитное поле для управления дождевальной машиной. Для защиты от ложных срабатываний вход приемника 5 закрывается на время работы усилителя 2 мощности, а частоты направляющего поля и сигнала запроса выбраны различными.Необходимый для создания электромагнитного поля ток от источника питания потребляется только в течение времени, необходимого для определения отклонения дождевальной машины от заданного курса. Между измерениями отклонения от заданного курса ток питания приемника 5, формирователя 1 О строб-импульсов включения и задающего генератора 4 в несколько раз меньший, чем ток, создающий управляющее электромагнитное поле.Таким образом, увеличивается ресурс работы и снижаются трудозатраты на обслуживание./Составитель Е Техред И. ВерТираж 729 ПИ Государственного ком о делам изобретений иМосква, Ж - 35, Раушска П Патент, г. Ужгород,/ )едактор Н. Рудневааказ 11256 ЛВНИИп113035,филиал ПП мовскаяКорректор МПодписноеи тета СССРоткрытийя наб., д. 4/5ул. Проектная,
СмотретьЗаявка
3479584, 09.08.1982
ПРЕДПРИЯТИЕ ПЯ Р-6234
ГОРЕЛИКОВ АНДРЕЙ ИВАНОВИЧ, СТЕПАНОВ ОЛЕГ НИКОЛАЕВИЧ, ЦЕЛИН ОЛЕГ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: A01B 69/04
Метки: дождевальной, машиной, направляющего, поля, формирования, электромагнитного
Опубликовано: 30.01.1984
