Решетчатая башня

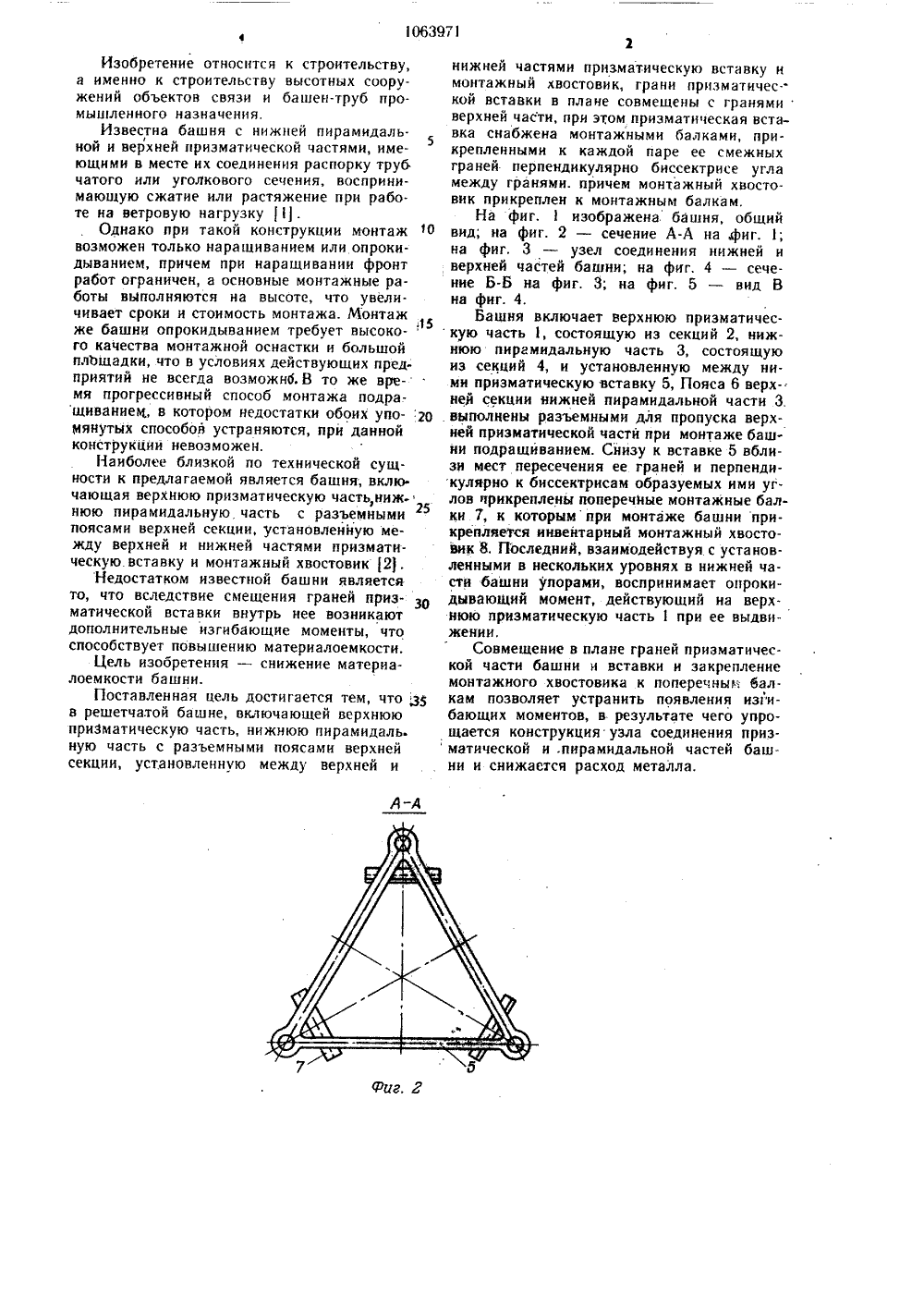

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК Н 1208,ЕТЕНИВУ К Л. Ланд тный институт Металличес и, Л., Стр во СС , 1977 ив ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗО РСКОМУ СВИДЕТЕЛЬСТ(71) Государственный прое .Укрпроектстальконструкция (53) 624.97,012,35 (088.8) (56) 1, Солодарь М, Б. и др конструкции вытяжных баш йздат, 1975, с, 37, рис, 21.2. Авторское свидетельст737610, кл, Е 04 Н 12/08(54)(57) РЕШЕТЧАТАЯ БАШНЯ, включающая верхнюю призматическую часть, нижнюю пирамидальную часть с разъемными поясами верхней секции, установленную между верхней и нижней частями призматическую вставку и монтажный хвостовик, отличающаяся тем, что, с целью снижения материалоемкости, грани призматической вставки в плане совмещены с гранями верхней части, прн этом призматическая вставка снабжена монтажными балками, прикрепленными к каждой паре ее смежных граней перпендикулярно биссектрисе угла между гранями, причем монтажный хвостовик прикреплен к монтажным балкам,063971 А-А Изобретение относится к строительству, а именно к строительству высотных сооружений объектов связи и башен-труб промышленного назначения.Известна башня с нижней пирамидальной и верхней призматической частями, имеющими в месте их соединения распорку труб чатого или уголкового сечения, воспринимающую сжатие или растяжение при работе на ветровую нагрузку 1.Однако при такой конструкции монтаж 10 возможен только нарагциванием или опрокидыванием, причем при наращивании фронт работ ограничен, а основные монтажные работы выполняются на высоте, что увеличивает сроки и стоимость монтажа. Монтаж же башни опрокидыванием требует высоко-го качества монтажной оснастки и большой площадки, что в условиях действующих предприятий не всегда возможн 6.В то же время прогрессивный способ монтажа подращиванием в котором недостатки обоих упо о мянутых способов устраняются, прн данной конструкции невозможен.Наиболее близкой по технической сущности к предлагаемой является башня, включающая верхнюю призматическую часть,нижнюю пирамидальную часть с разъемйыми поясами верхней секции, установленную между верхней и нижней частями призматическую. вставку и монтажный хвостовик 12,Недостатком известной башни является то, что вследствие смещения граней приз- ЗО матической вставки внутрь нее возникают дополнительные изгибающие моменты, что способствует повышению материалоемкости.Цель изобретения - снижение материалоемкости башни.Поставленная цель достигается тем, что з 3 в решетчатой башне, включающей верхнюю призматическую часть, нижнюю пирамидаль. ную часть с разъемными поясами верхней секции, установленную между верхней и нижней частями призматическую вставку и монтажный хвостовик, грани призматичес. кой вставки в плане совмещены с гранями верхней части, при этом призматическая вставка снабжена монтажными балками, прикрепленными к каждой паре ее смежных граней перпендикулярно биссектрисе угла между гранями. причем монтажный хвостовик прикреплен к монтажным балкам.На фиг. 1 изображена башня, общий вид; на фиг. 2 - сечение А-А на,фиг. 1; на фиг, 3 - узел соединения нижней и верхней частей башни; на фиг. 4 - сечение Б-Б на фиг. 3; на фиг. 5 - вид В на фиг. 4.Башня включает верхнюю призматическую часть 1, состоящую из секций 2, нижнюю пирамидальную часть 3, состоящую из секций 4, и установленную между ними призматическую вставку 5, Пояса 6 верх-: ней секции нижней пирамидальной части 3. выполнены разъемными для пропуска верхней призматической части при монтаже башни подращиванием. Снизу к вставке 5 вблизи мест пересечения ее граней и перпендикулярно к биссектрисам образуемых ими углов прикреплены поперечНые монтажные балки 7, к которым при монтаже башни прикрепляется инвентарный монтажный хвостовик 8. Последний, взаимодействуя с установленными в нескольких уровнях в нижней части башни упорами, воспринимает опрокидывающий момент, действующий на верхнюю призматическую часть 1 при ее выдвижении,Совмещение в плане граней призматической части башни и вставки и закрепление монтажного хвостовика к поперечным бал. кам позволяет устранить появления изгибающих моментов, в результате чего упрощается конструкция узла соединения призматической и .пирамидальной частей башни и снижается расход металла.Составитель Г. Смиренная штейн Техред И. Верес Ко Тираж 744 Под НИИПИ Государственного комитета по делам изобретений и открытн 35, Москва, Ж - 35, Раушская наб. ППП Патент, г. Ужгород, ул. П
