Программный задатчик давления

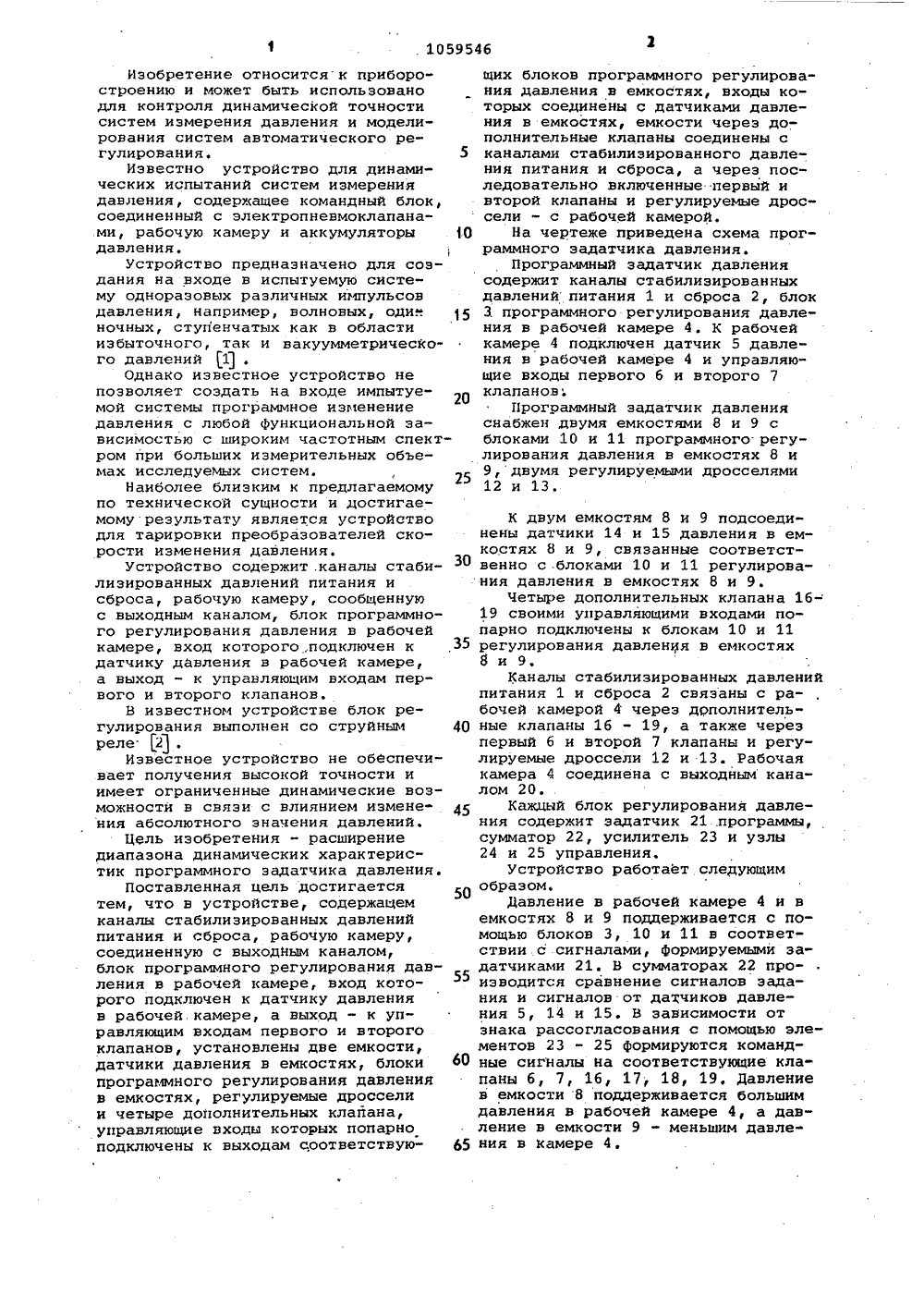

О,А.и скоросЭнергия",.тотип),Измерителти измене1974, с. АРСТВЕННЫЙ КОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И.ОТКРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) ПРОГРАММНЫЙ ЗАДАТЧИК ДАВЛЕНИЯ, содержащий каналы стабилизированных давлений питания и сброса, рабочую камеру, сообщенную с выходным каналом, блок программного регулирования давления в рабочей камере, вход которого подключен к датчику давления в рабочей камере, а выход -к управляющим входам первого и вто-. рого клапанов, о т л и ч а ю щ и йс я тем, что, с целью раСширения диапазона динамических характеристик, в нем установлены две емкости, датчики давления в емкостях, блоки программного регулирования давления в емкостях, регулируемые дроссели и четыре дополнительных клапана, управляющие входы которых попарно подключены к выходам соответствующих блоков программного регулирования давления в емкостях, входы которых соединены с датчиками давления в емкостях, емкости через парные дополнительные клапаны соединены с каналами стабилизированного давлеР ния питания и сброса, а через последовательно включенные первый и второй клапаны и регулируемые дроссели - с рабочей камерой.Изобретение относитсяк приборостроению и может быть использованодля контроля динамической точностисистем измерения давления и моделирования систем автоматического регулирования. 5Известно устройство для динамических испытаний систем измерениядавления, содержащее командный блок,соединенный с электропневмоклапанами, рабочую камеру и аккумуляторы 10давления,Устройство предназначено для создания на входе в испытуемую систему одноразовых различных импульсовдавления, например, волновых, оди.". 15ночных, ступенчатых как в областиизбыточного, так и вакуумметрического давлений Ц ,ОднаКо известное устройство непозволяет создать на входе импытуемой системы программное изменение2давления с любой Функциональной зависимостью с широким частотным спектром при больших измерительных объемах исследуемых систем.25Наиболее близким к предлагаемомупо технической суцности и достигаемому результату является устройстводля тарировки преобразователей скорости изменения давления,Устройство содержит .каналы стабилизированных давлений питания исброса, рабочую камеру, сообценнуюс выходным каналом, блок программного регулирования давления в рабочейкамере, вход которого,.подключен к ,35датчику давления в рабочей камере,а выход - к управляющим входам первого и второго клапанов.В известном устройстве блок регулирования выполнен со струйным 40реле Я .Известное устройство не обЕспечивает получения высокой точности иимеет ограниченные динамические возможности в связи с влиянием изменения абсолютного значения давлений,Цель изобретения - расширениедиапазона динамических характеристик программного эадатчика давления.Поставленная цель достигается50тем, что в устройстве, содержацемканалы стабилизированных давленийпитания и сброса, рабочую камеру,соединенную с выходйым каналом,блок программного регулирования давления в рабочей камере, вход которого подключен к датчику давленияв рабочей камере, а выход - к управляющим входам первого и второгоклапанов, установлены две емкости,датчики давления в емкостях, блоки 60программного регулирования давленияв емкостях, регулируемые дросселии четыре дополнительных клайана,управляющие входы которых попарноподключены к выходам соответствую щих блоков программного регулирования давления в емкостях, входы которых соединены с датчиками давления в емкостях, емкости через дополнительные клапаны соединены с каналами стабилизированного давления питания и сброса, а через последовательно включенные первый и второй клапаны и регулируемые дроссели - с рабочей камерой,На чертеже приведена схема программного эадатчика давления.Программный задатчик давления содержит каналы стабилизированных давленийпитания 1 и сброса 2, блок 3. программного регулирования давления в рабочей камере 4. К рабочей камере 4 подключен датчик 5 давления в рабочей камере 4 и управляющие вхоцы первого 6 и второго 7 клапанов.Программный задатчик давления снабжен двумя емкостями 8 и 9 с блоками 10 и 11 программного регулирования давления в емкостях 8 и 9,двумя регулируемыми дросселями 12 и 13. К двум емкостям 8 и 9 подсоединены датчики 14 и 15 давления в емкостях 8 и 9, связанные соответственно с блоками 10 и 11 регулирования давления в емкостях 8 и 9,Четыре дополнительных клапана 16-19 своими управляюцими входами попарно подключены к блокам 10 и 11регулирования давления в емкостях8 и 9.Каналы стабилизированных давленийпитания 1 и сброса 2 связаны с рабочей камерой 4 через дрполнительные клапаны 16 - 19, а также черезпервый 6 и второй 7 клапаны и регулируемые дроссели 12 и 13. Рабочаякамера 4 соединена с выходным каналом 20.Каждый блок регулирования давления содержит эадатчик 21 .программы,сумматор 22, усилитель 23 и узлы24 и 25 управления.Устройство работает следующимобразом.,Давление в рабочей камере 4 и вемкостях 8 и 9 поддерживается с помощью блоков 3, 10 и 11 в соответствии с сигналами, Формируемыми задатчиками 21В сумматорах 22 производится сравнение сигналов задания и сигналов от датчиков давления 5, 14 и 15. В зависимости отзнака рассогласования с помощью элементов 23 - 25 Формируются командные сигналы На соответствующие клапаны 6, 7, 16, 17, 18, 19. Давлениев емкости 8 поддерживается большимдавления в рабочей камере 4, а дав"ление в емкости 9 - меньшим давления в камере 4.1059546 Составитель Н.ЛанкиРедактор Н. Стащишина ТехредИ,Метелева Корректор И.Муска Заказ 9840/52 Тираж 874 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушекая наб., д. 4/5 Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 Из вышеизложенного следует, что блоки 10 и 11 регулирования давления соответственно в емкостях 8 и 9 поддерживают заданные значения перепада давления между емкостями 8 и 9 и рабочей камерой 4. Эти перепа-. ды давления в процессе работы могут поддерживаться постоянными или меняться в зависимости от програьвы, заданной в блоках программного регулирования давления эадатчиками 21.Динамические параметры этой системы управления могут быть настроены вручную с помощью регулируемых дросселей 12 и 13, а также автоматически поддержанием в заданных пределах с помощью блоков 10 и 11 регулирования давления заданных перепадов давления между рабочей камерой 4 и емкостями 8 и 9 при различных режимах программы изменения давления в рабочей камере 4.5 Управление различными эаконаииизменения давления в рабочей камере 4 эа счет программного подбора оп- тимальных перепадов давления между емкостями 8 и 9 и рабочей камерой. 4 10 обеспечивает устойчивость регулиро"вания в широком частотном диапазоне закона изменения давления, что расширяет диапазон динамических характеристик и увеличивает функциональ ные возможности программного эадатчика давления.
