Устройство для формирования последовательности импульсов

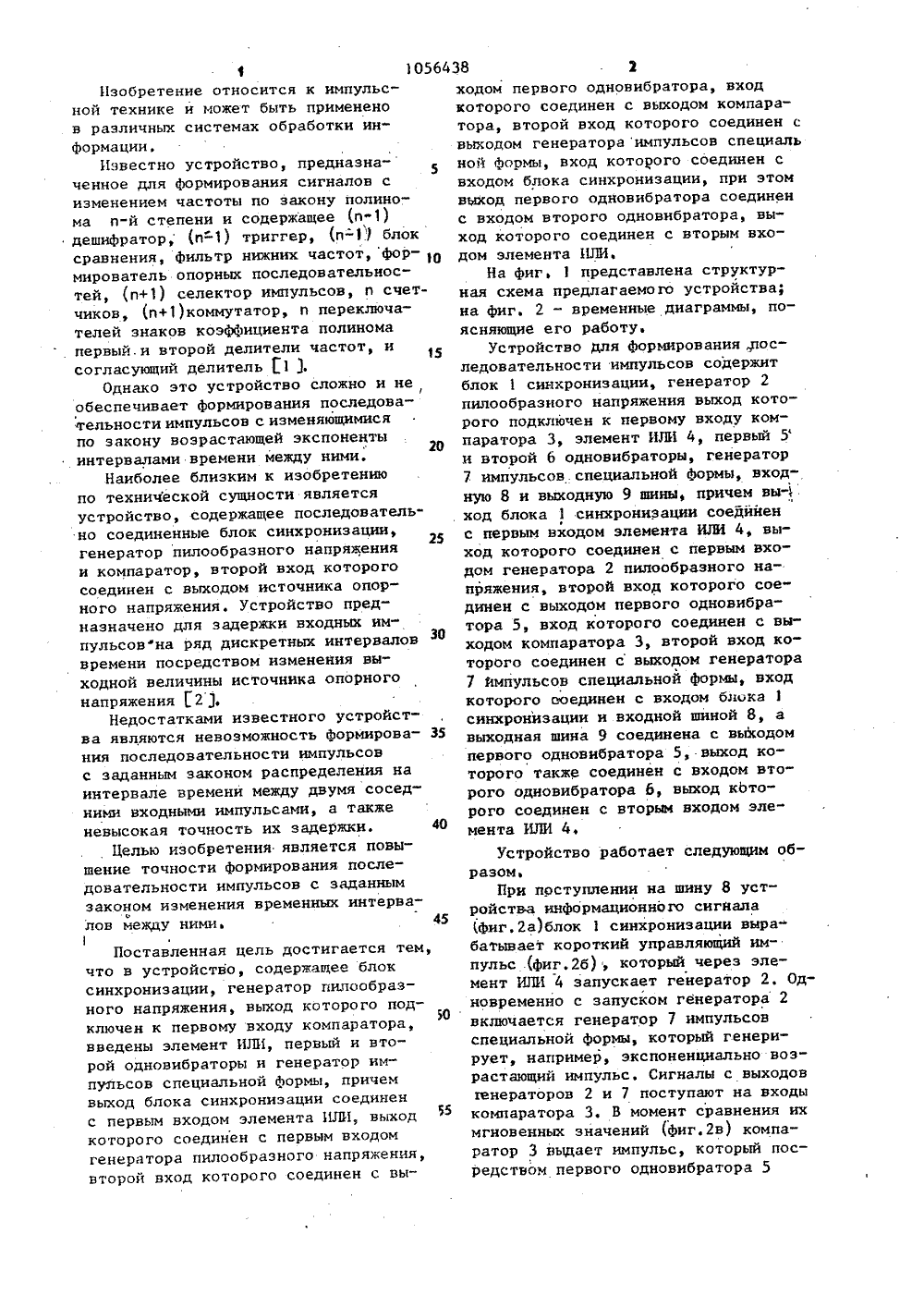

мента ИЛИ 4,1 1056Изобретение относится к импульсной технике и может быть примененов различных системах обработки информации,Известно устройство предяазна 1 5ченное для Формирования сигналов сизменением частоты по закону полинома и-й степени и содержащее (и)дешифратор, (и) триггер, (иблоксравнения, фильтр нижних частот,формирователь опорных последовательностей, (п+1) селектор импульсов, и счетчиков, (и+1)коммутатор, и переключателей знаков коэффициента полиномапервый.и второй делители частот, исогласующий делитель Г 1 1.Однако это устройство сложно и необеспечивает формирования последовательности импульсов с изменяющимисяпо закону возрастающей экспоненты20интервалами времени между ними.Наиболее близким к изобретениюпо технической сущности являетсяустройство, содержащее последовательно соединенные блок синхронизации,генератор пилообразного напряженияи компаратор, второй вход которогосоединен с выходом источника опорного напряжения. Устройство предназначено для задержки входных импульсовна ряд дискретных интерваловвремени посредством изменения выходной величины источника опорногонапряжения Г 2 3.Недостатками известного устройства являются невозможность формирования последовательности импульсовс заданным законом распределения наинтервале времени между двумя соседними входными импульсами, а такженевысокая точность их задержки. 40Целью изобретения является повышение точности формирования последовательности импульсов с заданнымзаконом изменения временных интервалов между ними 451Поставленная цель достигается тем,что в устройство, содержащее блоксинхронизации, генератор пилообразного напряжения, выход которого подключен к первому входу компаратора,Ювведены элемент ИЛИ, первый я второй одновибраторы и генератор импульсов специальной Формы, причемвыход блока синхронизации соединенс первым входом элемента ИЛИ выходкоторого соединен с первым входомгенератора пилообразного напряжения,второй вход которого соединен с вы 438 2 ходом первого одновибратора, входкоторого соединен с выходом компаратора, второй вход которого соединен свыходом генератора импульсов специальной формы, вход которого соединен свходом блока синхронизации, при этомвыход первого одновибратора соединенс входом второго одновибратора, выход которого соединен с вторым входом элемента ИЛИ,На Фиг, 1 представлена структурная схема предлагаемого устройства; на Фиг. 2 - временные диаграммы, поясняющие его работу.Устройство для Формирования,последовательности импульсов содержит блок 1 синхронизации, генератор 2 пилообразного напряжения выход которого подключен к первому входу компаратора 3, элемент ИЛИ 4, первый 5 и второй 6 одновибраторы, генератор 7 импульсов. специальной Формы, входную 8 и выходную 9 шины, причем выход блока 1 синхронизации соедийен с первым входом элемента ИЛИ 4, выход которого соединен с первым входом генератора 2 пилообразного напряжения, второй вход которого соединен с выходом первого одновибратора 5, вход которого соединен с выходом компаратора 3, второй вход которого соединен с выходом генератора7 ймпульсов специальной формы, вход которого соединен с входом блока 1 синхронизации и входной шиной 8, а выходная шина 9 соединена с вьйодом первого одновибратора 5, выход которого также соединен с входом второго одиовибратора 6, выход кЬторого соединен с вторым входом элеУстройство работает следующим образом,Пря поступлении на шину 8 устройства информационного сигнала (Фиг.2 а)блок 1 синхронизации вырабатывает короткий управляющий импульс (фиг,2 б):, который через элемент ИЛИ 4 запускает генератор 2, Одновременно с запуском генератора 2 включается генератор 1 импульсовспециальной Формы, который генерирует, например, экспоненциально возрастающий импульс. Сигналы с выходов генераторов 2 и 7 поступают на входы компаратора 3. В момент сравнения их мгновенных значений (Фиг.2 в) компаратор 3 выдает импульс, который посредством первого одновибратора 5г д Составитель НэБурмистроведактор И.Николайчук Техред И.Метелева Корректо йи аказ 9339/55 Тираж 936 Подписн ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Е, Раушская наб., д, 4Проектная ент Ужгород,иал П 3 1 укорачивается и подается на шину 9 (фиг.2 г) устройства, одновременно возвращая генератор 2 в исходное состояние. Этот же импульс через второй одновибратор 6который задерживает его на время (фиг.2 д), необходимое.для возвращения генератора 2 а исходное состоянне, н элемент НЛН 4 Опять эапусхает генератор 2 э Работа устройства таким образом повторяется до тех пор, пока не закончится импульс на выходе генератора 7, пос 056438 4ле чего формирование последовательности импульсов прекращается до прихода последующего информационногосигнала (фиг.2 а),Таким образом, в данном устройстве по сравнению с известньы устраняетсяпогрещность формированияимпульсной последовательности с заданным законом изменения временныхинтервалов между ними за счет, того,что генератор по цепи обратной Связизапускается Выходными импульсами.
