Способ регулирования давления пара перед турбоагрегатами тепловой электростанции

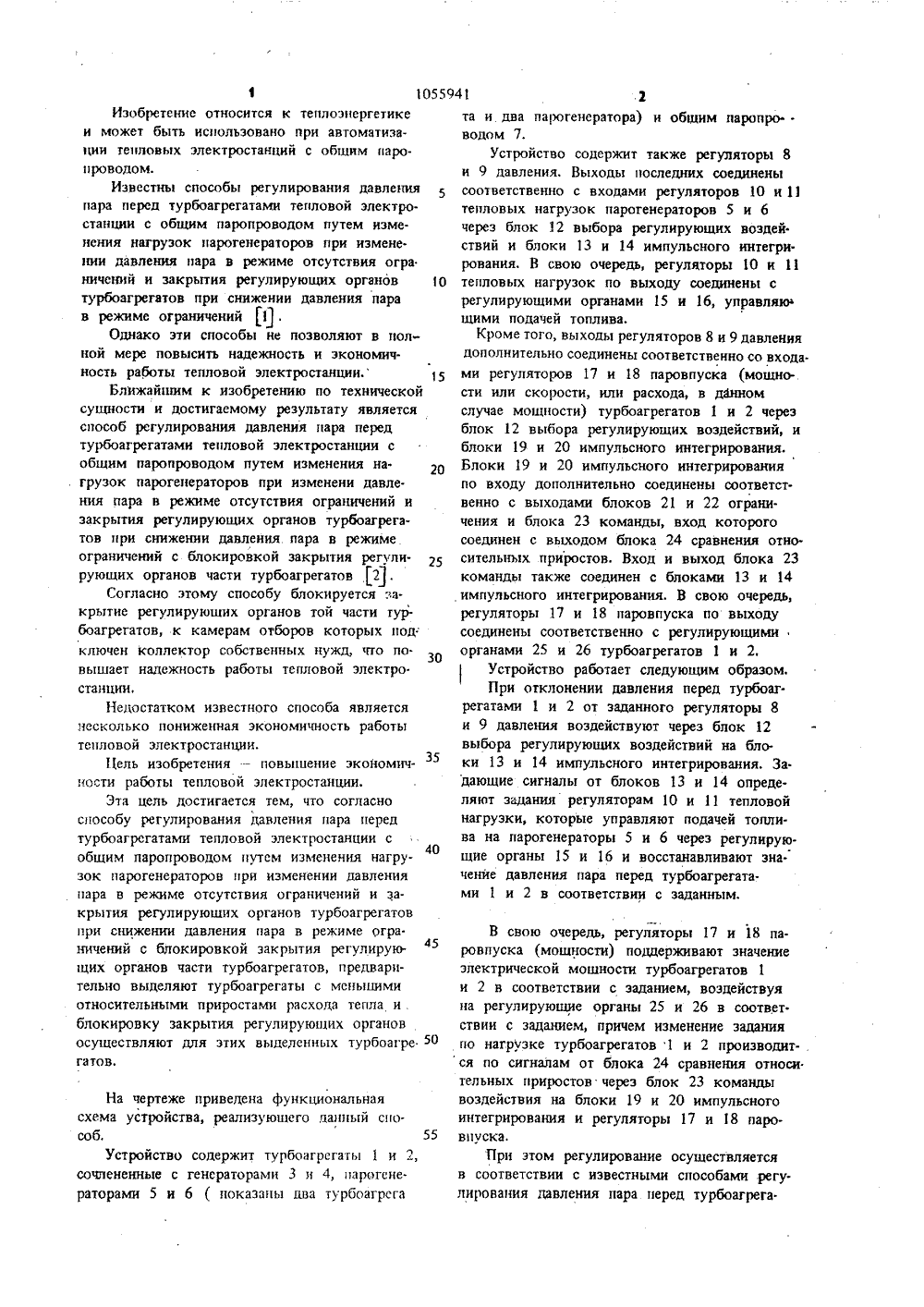

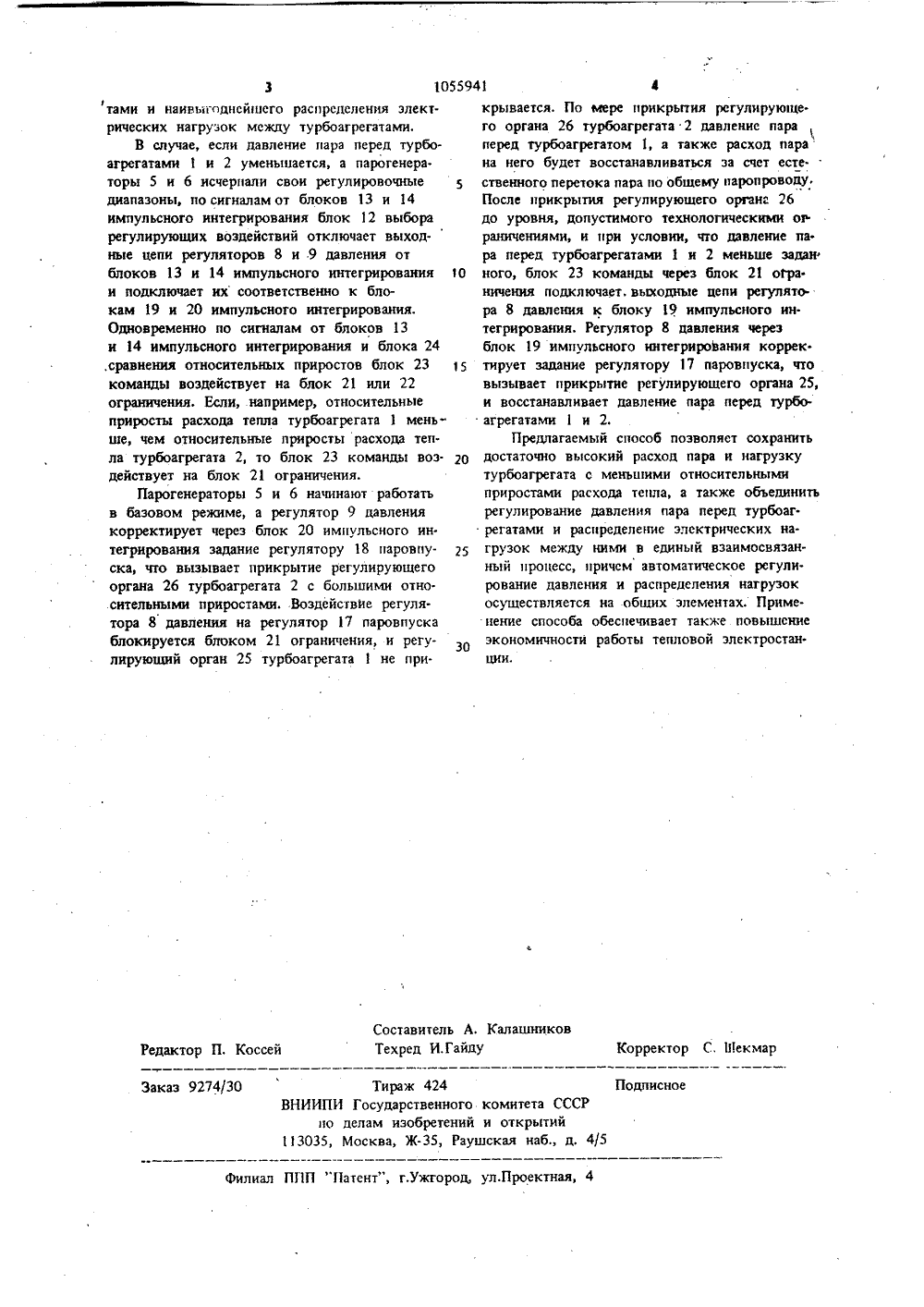

, Ю.Б.Райски по и 1.02.82. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ( ) Прои дст ое предприятие "Уралэнергоремонт"(56) 1. Авторское свидетельство СССР Нф 682729 кл. Р 22 В 35/00, 1977.2. Авторское свидетельство СССР явке Нф 3388847, кл. Р 22 В 35/00, 0 54) (57) СПОСОБ РЕГУЛИРОВАНИЯ ЦАВЛЕ.НИЯ ПАРА ПЕРЕД ТУРБОАГРЕГАТАМИ ТЕПЛОВОЙ ЗЖКГРОСТАНЦИИ с общим наропроводом путем изменения нагрузок парогенераторов при изменении давления пара врежиме отсутствия ограничений и закрытиярегулирующих органов турбоагрегатов прйснижении давления пара в режиме ограниченийс .блокировкой закрытия регулирующих орга.нов части турбоагрегатов, о т л и ч а ю.щ и й с я тем, что, с целью повышения экономичности работы тепловой электростанции,предварительно выделяют турбоагрегаты сменьшими относительными приростами расхода тепла и блокировку закрытия регулирую.щих органов осуществляют для этих вьщеленных турбоагрегатов.1 1055941 2Изобретение относится к теплоэнергетикеи может быть использовано при автоматизации тепловых электростанций с общим паропроводом.Известны способы регулирования давленияпара перед турбоагрегатами тепловой электростанции с общим паропроводом путем изменения нагрузок парогенераторов при изменении давления пара в режиме отсутствия огра.ничений и закрытия регулирующих органов 1 Отурбоагрегатов при снижении давления ларав режиме ограничений 11 .Однако эти способы не позволяют в полной мере повысить надежность и экономичность работы тепловой электростанции,Ближайшим к изобретению по техническойсущности и достигаемому результату являетсяспособ регулирования давления пара передтурбоагрегатами тепловой электростанции собщим паропроводом путем изменения на.грузок парогенераторов при иэменени давле.ния пара в режиме отсутствия ограничений изакрытия регулирующих органов турбоагрегатов при снижении давления пара в режимеограничений с блокировкой закрытия регулирующих органов части турбоагрегатов 12.Согласно этому способу блокируется закрытие регулирующих органов той части турбоагрегатав, к камерам отборов которых под:ключен коллектор собственных нужд, что повышает надежность работы тепловой электро.станции,Недостатком известного способа являетсянесколько пониженная экономичность работытепловой электростанции.Цель изобретенияповышение экономпч 35ности работы тепловой электростанции.Эта цель достигается тем, что согласноспособу регулирования давления пара передтурбоагрегатами тепловой электростанции с40общим паропроводом путем изменения нагрузок парогенераторов при изменении давленияпара в режиме отсутствия ограничений и закрытия регулирующих органов турбоагрегатовпри снижении давления иара в режиме огра.ничений с блокировкой закрытия регулирующих органов части турбоагрегатов, предварительно выделяют турбоагрегаты с меныцимиотносительными приростами расхода тепла иблокировку закрытия регулирующих органовосуществляют для этих выделенных турбоагре 50гатов,На чертеже приведена функциональная схема устройства, реализующего данный способ, 55Устройство содержит турбоагрегаты 1 и 2, сочлененные с генераторами 3 и 4, парогенераторами 5 и б ( показаны два турбоагрсга та и два парогенератора) и общим паропро-.водом 7.Устройство содержит также регуляторы 8и 9 давления, Выходы последних соединенысоответственно с входами регуляторов 10 и 11тепловых нагрузок парогенераторов 5 и бчерез блок 12 выбора регулирующих воэдей.ствий и блоки 13 и 14 импульсного интегри.рования, В свою очередь, регуляторы 10 и 1тепловых нагрузок по выходу соединены срегулирующими органами 15 и 16, управляюшими подачей топлива,Кроме того, выходы регуляторов 8 и 9 давлениядополнительно соединены соответственно со входа.ми регуляторов 17 и 18 паровпуска (мощности или скорости, или расхода, в дйнномслучае мощности) турбоагрегатов 1 и 2 черезблок 12 выбора регулирующих воздействий иблоки 19 и 20 импульсного интегрирования.Блоки 19 и 20 импульсного интегрированияпо входу дополнительно соединены соответственно с выходами блоков 21 и 22 ограничения и блока 23 команды, вход которогосоединен с выходом блока 24 сравнения относительных приростов. Вход и выход блока 23команды также соединен с блоками 13 и 14импульсного интегрирования. В свою очередь,регуляторы 17 и 18 паровпуска по выходусоединены соответственно с регулирующимиорганами 25 и 26 турбоагрегатов 1 и 2.Устройство работает следующим образом.При отклонении давления перед турбоаг.регатами 1 и 2 от заданного регуляторы 8и 9 давления воздействуют через блок 12выбора регулирующих воздействий на бло.ки 13 и 14 импульсного интегрирования, За.дающие сигналы от блоков 13 и 14 определяют задания регуляторам 10 и 11 тепловойнагрузки, которые управляют подачей топлива на парогенераторы 5 и 6 через регулирующие органы 15 и 16 и восстанавливают значение давления пара перед турбоагрегата.ми 1 и 2 в соответствии с заданным. В свою очередь, регуляторы 17 и 18 паровпуска (мощности) поддерживают значение электрической мощности турбоагрегатов 1 и 2 в соответствии с заданием, воздействуя на регулирующие органы 25 и 26 в соответствии с заданием, причем изменение задания по нагрузке турбоагрегатов 1 и 2 производит. ся по сигналам от блока 24 сравнения относи. тельных приростов через блок 23 команды воздействия на блоки 19 и 20 импульсного интегрирования и регуляторы 17 и 18 паровпуска,При этом регулирование осуществляется в соответствии с известными способами .регулирования давления пара перед турбоагрега.55941 Составитель А, КалашниковТехред И.Гайду Корректор С. Шекмар Редактор П, Коссей Тираж 424 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж.35, Раушская набд, 4/5Заказ 9274/30 Подписное Филиал ППП Патент", г,ужгород, ул.Проектная, 4 3 0 тами и наивыгоднейшего распределения электрических нагрузок между турбоагрегатами,В случае, если давление пара перед турбоагрегатами 1 и 2 уменьшается, а парогенера. торы 5 и 6 исчерпалн свои регулировочные диапазоны, по сигналамот блоков 13 н 14 импульсного интегрирования блок 12 выбора регулирующих воздействий отключает выходные цепи регуляторов 8 и .9 давления от блоков 13 и 14 импульсного интегрирования и подключает их соответственно к блокам 19 и 20 импульсного интегрирования.Одновременно по сигналам от блоков 13 и 14 импульсного интегрирования и блока 24 ,сравнения относительных приростов блок 23 команды воздействует на блок 21 или 22 ограничения, Если, например, относительные приросты расхода тепла турбоагрегата 1 меньше, чем относительные приросты расхода тепла турбоагрегата 2, то блок 23 команды воздействует на блок 21 ограничения.Парогенераторы 5 и 6 начинают работать в базовом режиме, а регулятор 9 давления корректирует через блок 20 импульсного ин. тегрирования задание регулятору 18 паровпу. ска, что вызывает прикрытие регулирующего органа 26 турбоагрегата 2 с большими отно. сительными приростами. Воздействие регуля. тора 8 давления на регулятор 17 паровпуска блокируется блоком 21 ограничения, и регулирующий орган 25 турбоагрегата 1 не при. 4крывается, По мере прикрытия регулирующего органа 26 турбоагрегата 2 давление пара перед турбоагрегатом 1, а также расход пара на него будет восстанавливаться эа счет есте5 ственного перетока пара по общему паропроводу,После прикрытия регулирующего органа 26 до уровня, допустимого технологическими ог раничениями, и при условии, что давление пара перед турбоагрегатами 1 и 2 меньше задан О ного, блок 23 команды через блок 21 ора.ничения подключает, выходные цепи регупято.ра 8 давления к блоку 9 импульсного интегрирования, Регулятор 8 давления через блок 19 импульсного интегрироЬания коррек.15 тирует задание регулятору 17 паровпуска, чтовызывает прикрытие регулирующего органа 25, и восстанавливает давление пара перед турбо- агрегатамин 2.Предлагаемый способ позволяет сохранить 20 достаточно высокий расход пара и нагрузкутурбоагрегата с меньшими относительными приростами расхода тепла, а также объединить регулирование давления пара перед турбоагрегатами и распределение электрических нагрузок между ними в единый взаимосвязанный процесс, причем автоматическое регулирование давления и распределения нагрузок осуществляется на общих элементах. Применение способа обеспечивает также повышение экономичности работы тепловой электростан.ции.
