Сепаратор зерна

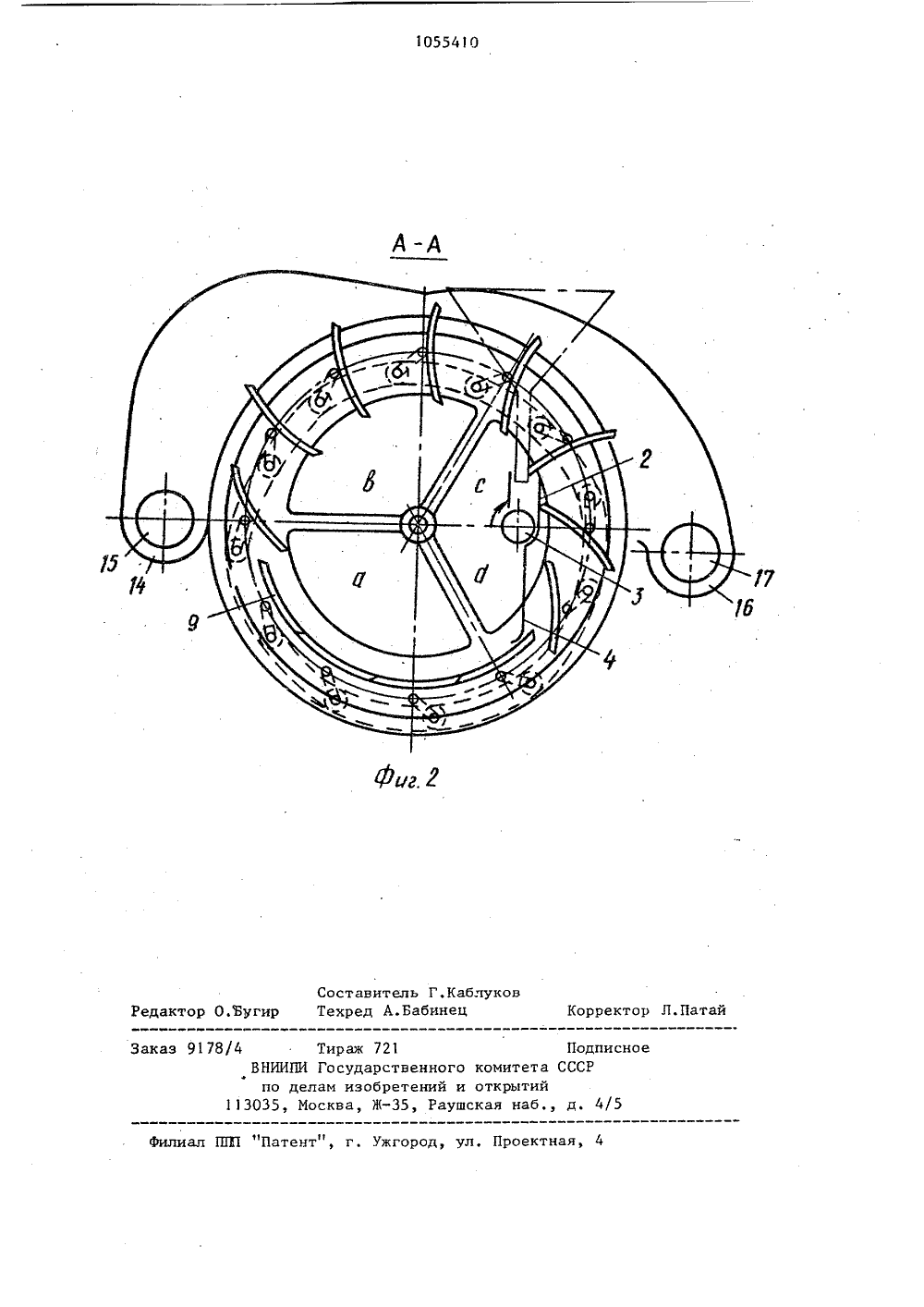

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ЯО В 07 В 13/О И ИСАНИЕ ИЗОБРЕТЕНИЯГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) . Авторское свидетельк 470313, кл. В 07 В 13/02,(54)(57) СЕПАРАТОР ЗЕРНА, содержащий смонтированные на валу посредством опорных элементов и расположенные по окружности пластины, снабженные механизмом циклического изменения их положения в плоскости вращения в течение одного оборота, атакже механизм загрузки исходной смеси на рабочую поверхность пластини приемники Фракции, о т л н ч а -ю щ и й с я тем, что, с целью повышения производительности и качествасепарации при разделении зерна посвойствам поверхности, рабочая поверхность пластин выполнена фрикциовной и вогнутой по радиусу, равномурасстоянию от осн вала до рабочейповерхности пластин, находящихсяв зоне загрузки,10 2фракций с лотком 13 для сбора гладких частиц, шнеком 15, лотком 16 для шероховатых частиц и шнеком 17.Рабочая поверхность йластин 9 выполнена вогнутой по радиусу, равному расстоянию от оси вала 5 до рабочей поверхности этих пластин, находящихся в зоне загрузки (зона с 1, фиг. 2). Сепаратор работает следующим образом.Зерновая смесь поступает из бункера 1 в распределительный короб 2, где распределяется по всей длине сепаратора и подается рифленым валиком 3 по направляющей 4 в нижнюю правую часть сепаратора, где пласти" ны 9 образуютцилиндрическую поверхность. Коленчатые валики 10 с закрепленными на них пластинами 9 по мерО поворота относительно центра сепаратора поворачиваются роликами 11, обкатывающимнся по фигурному пазу неподвижного диска 12. Профиль Фигурного паза в зоне Ь (фиг, 2) обеспечивает поворот пластин в такое положение в радиальном направлении, при котором обеспечивается сход частиц, имеющих меньший коэффициент трения (гладкие частицы). Они собираются в лоток 14 и выводятся шнеком 15 эа пределы сепаратора, Частицы, имеющие больший коэффициент трения (шероховатре), выпадают с пластин 9 в зоне с, когда эти пластины обращены Фрикциончой стороной вниз, собираются в лоток 16 и выводятся наружу шнеком 17. Использование изобретения позволит повысить производительность и качество сепарации при разделении зерна по свойствам поверхности. Юритаком разделении зерна на данномсепараторе появляется возможность4 увеличить скорость вращения пластин,дительность Качество сепарации повьйпается за счет того, что выполнение пластин вогнутыми уменьшает сходс них шероховатых частиц в зоне выпадения гладких частиц. 1 10554Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерноочистительных машинах.Известен сепаратор зерна, содержащий смонтированные на валу посредством опорных элементов и расположенные по окружности пластины, снабженные механизмом циклического изменения их положения в плоскости вращения в течение одного оборота, атакже механизм загрузки исходной смеси на рабочую поверхность пластин иприемники Фракций 1 .Недостатком устройства является 15невозможность осуществления эффективной рабогы при разделении зерна посвойствам поверхности,Цель изобретения - повышение производительности и качества сепарации 20при разделении зерна по свойствамповерхности.Указанная цель достигается тем,что рабочая поверхность пластин выполнена Фрикционйой и вогнутой по 25радиусу,.равному расстоянию от, оаивала до рабочей поверхности пластин,находящихся в зоне загрузки.На Фиг. 1 изображен сепаратор,продольный разрез; на фиг, 2 - разрез А-А на фиг. 1.Сепаратор состоит из бункера 1,механизма загрузки исходной смеси сраспределительным коробом 2, литающим рифленым валиком 3 и направляющей 4 для разгона материала, опорных элементов, выполненных в видеустановленных на валу 5 внутреннегодиска 6 и ведомого диска 7, которыйпосредством розетки 8 установлен на 4 Оэтом валу, пластин 9 с фрикционнойрабочей поверхностью, соединенныхс механизмом цикличного измененияих положения в плоскости вращения втечение одного оборота, который содержит коленчатые валики 10, жесткоза счет чего и повышается произвосоединенные с пластинами 9 и шарнирно - с дисками 6 и 7 и имеющие ролики 11, установленные в фигурном па"зу неподвижного диска 12. Сепараторсодержит также раму 13 и приемники
