Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1050610
Авторы: Дайнович, Лифлянский, Онищенко, Янко
Текст

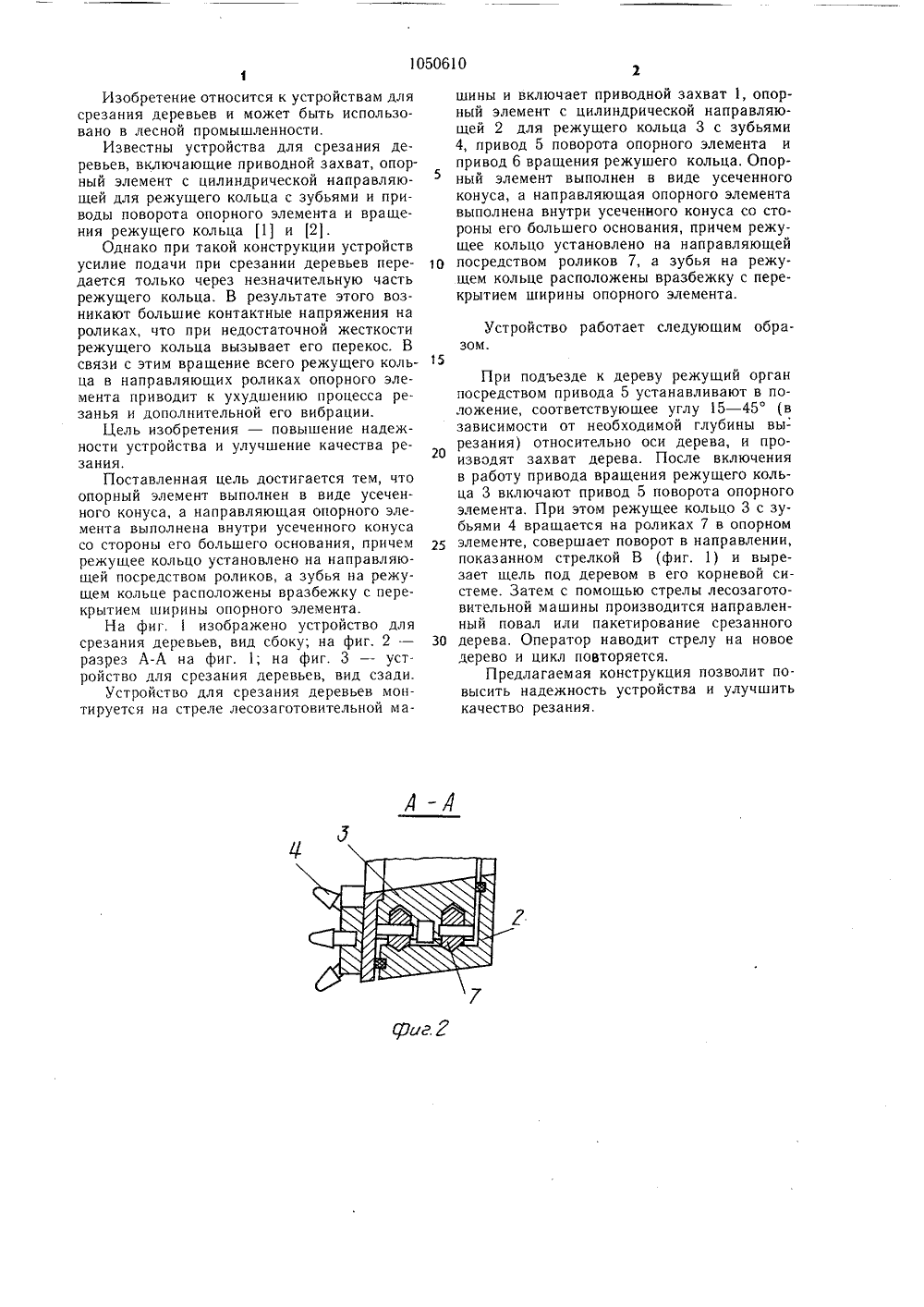

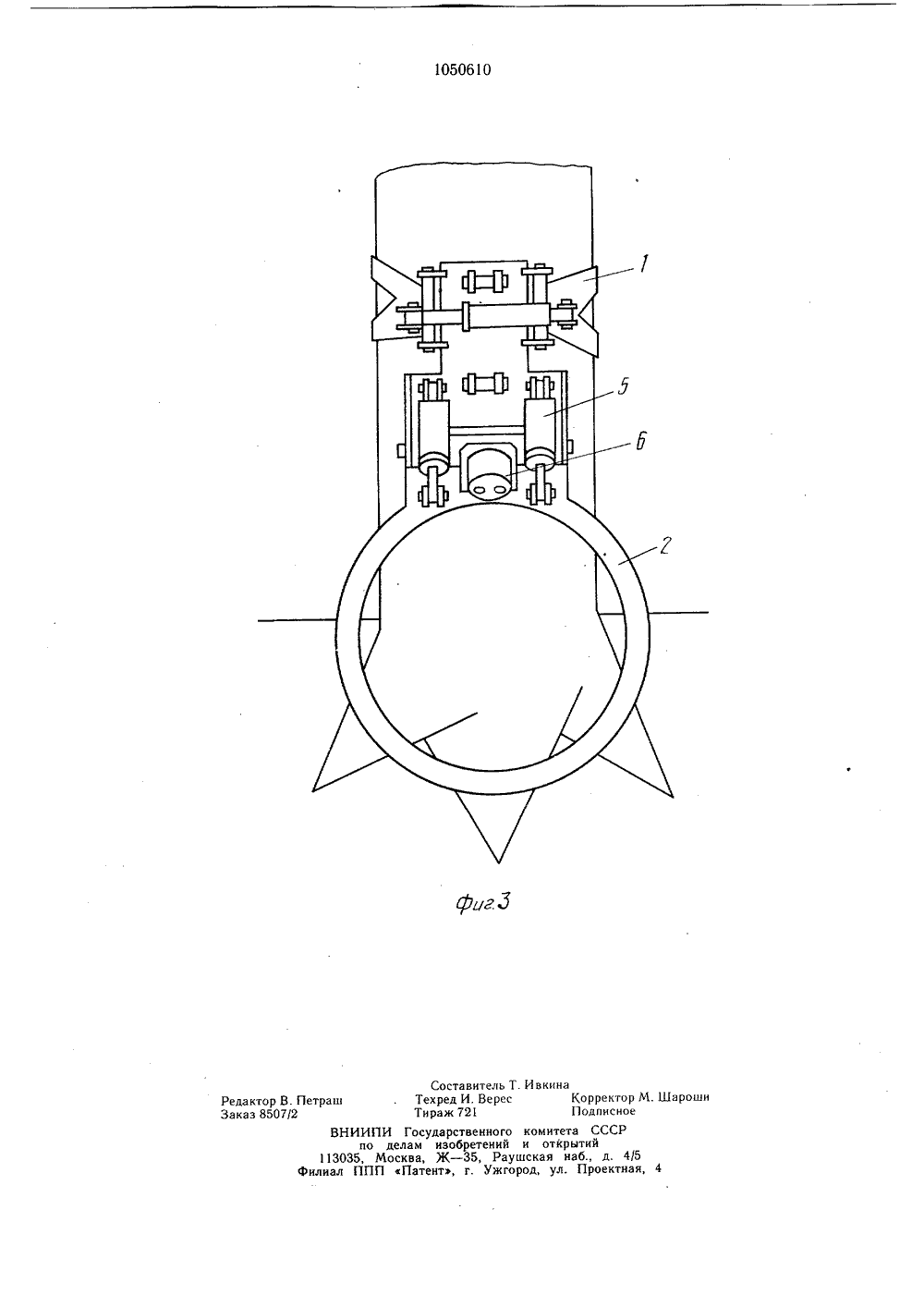

0 А СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 105 51) А 01 б 23/08,Фл ОПИСАНИЕ ИЗОБРЕТЕНИ ий,ЛифлянДайнович едовате иорации кий ин 2209499, 030,ЛЯ СРЕЗАНИЯ риводной захват,иг ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) УСТРОЙСТВО ДДЕРЕВЬЕВ, содержащее п опорныи элемент с цилиндрическои направляющей для режущего кольца с зубьями и приводы поворота опорного элемента и вращения режущего кольца, отличающееся тем, что, с целью повышения надежности устройства и улучшения качества резания, опорный элемент выполнен в виде усеченного конуса, а направляющая опорного элемента выполнена внутри усеченного конуса со стороны его большего основания, причем режущее кольцо установлено на направляющей посредством роликов, а зубья на режущем кольце расположены вразбежку с перекрытием ширины опорного элемента, 10506101Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесной промышленности.Известны устройства для срезания деревьев, включающие приводной захват, опорный элемент с цилиндрической направляющей для режущего кольца с зубьями и приводы поворота опорного элемента и вращения режущего кольца 1 и 2.Однако при такой конструкции устройств усилие подачи при срезании деревьев передается только через незначительную часть режущего кольца. В результате этого возникают большие контактные напряжения на роликах, что при недостаточной жесткости режущего кольца вызывает его перекос. В связи с этим вращение всего режущего кольца в направляющих роликах опорного элемента приводит к ухудшению процесса резанья и дополнительной его вибрации.Цель изобретения - повышение надежности устройства и улучшение качества резания,Поставленная цель достигается тем, что опорный элемент выполнен в виде усеченного конуса, а направляющая опорного элемента выполнена внутри усеченного конуса со стороны его большего основания, причем режущее кольцо установлено на направляющей посредством роликов, а зубья на режущем кольце расположены вразбежку с перекрытием ширины опорного элемента.На фиг,изображено устройство для срезания деревьев, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - устройство для срезания деревьев, вид сзади.Устройство для срезания деревьев монтируется на стреле лесозаготовительной машины и включает приводной захват 1, опорный элемент с цилиндрической направляющей 2 для режущего кольца 3 с зубьями 4, привод 5 поворота опорного элемента и привод 6 вращения режушего кольца. Опорный элемент выполнен в виде усеченного конуса, а направляющая опорного элемента выполнена внутри усеченного конуса со стороны его большего основания, причем режущее кольцо установлено на направляющей 10 посредством роликов 7, а зубья на режущем кольце расположены вразбежку с перекрытием ширины опорного элемента. Устройство работает следующим образом.15При подъезде к дереву режущий органпосредством привода 5 устанавливают в положение, соответствующее углу 15 - 45 (взависимости от необходимой глубины вы-резания) относительно оси дерева, и производят захват дерева. После включенияв работу привода вращения режущего кольца 3 включают привод 5 поворота опорногоэлемента. При этом режущее кольцо 3 с зубьями 4 вращается на роликах 7 в опорномэлементе, совершает поворот в направлении,показанном стрелкой В (фиг. 1) и вырезает щель под деревом в его корневой системе. Затем с помощью стрелы лесозаготовительной машины производится направленный повал или пакетирование срезанного30 дерева, Оператор наводит стрелу на новоедерево и цикл повторяется.Предлагаемая конструкция позволит повысить надежность устройства и улучшитькачество резания,инаК Редактор В. Петр Заказ 8507/2 итетаоткрытя наб ул. П шска од, Составитель Т. Ив аш Техред И. Верес Тираж 721 ВНИИПИ Государственного ком по делам изобретений и 113035, Москва, Ж - 35, Рау лиал ППП Патент, г. Ужгорорректор М. Шароши одписное СССР ий д. 4/5 роектная, 4
СмотретьЗаявка
3315372, 16.04.1981
СЕВЕРНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИДРОТЕХНИКИ И МЕЛИОРАЦИИ
ЯНКО ЮРИЙ ГРИГОРЬЕВИЧ, ЛИФЛЯНСКИЙ ВЛАДИМИР ШАЛМАНОВИЧ, ОНИЩЕНКО ВИКТОР ИВАНОВИЧ, ДАЙНОВИЧ АЛЕКСАНДР ГРИГОРЬЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 30.10.1983
Код ссылки
